ArduinoUNO搭配八继电器DIN导轨安装结构

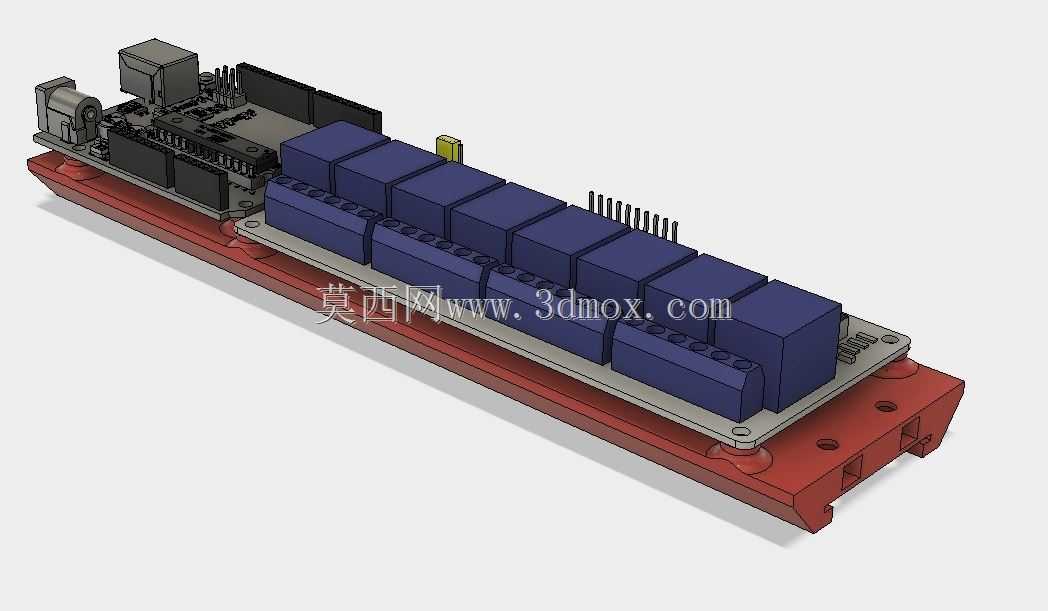

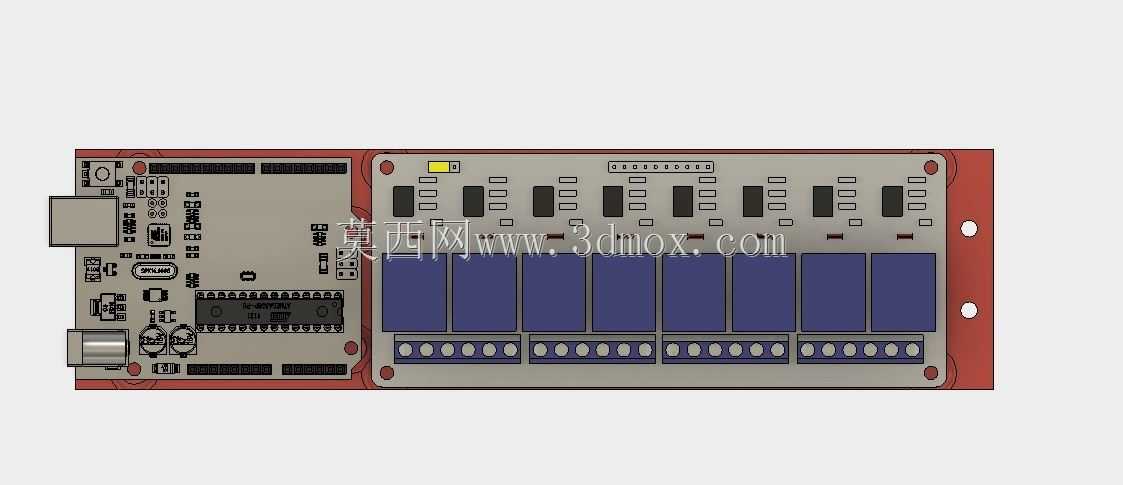

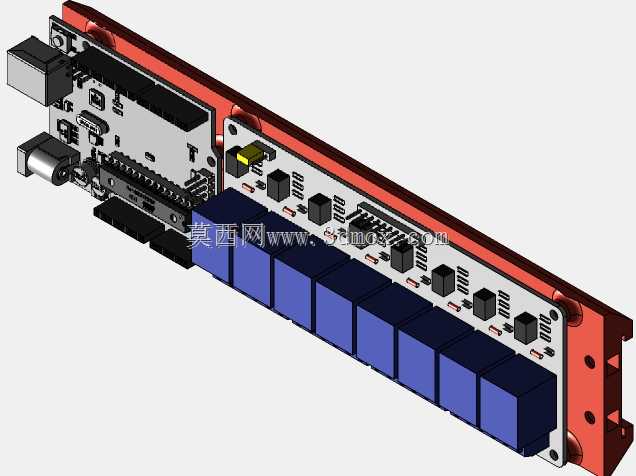

这套集成安装结构主要面向工业电控柜、小型自动化设备控制单元、实验室测试台架等场景设计，解决了开源控制板与继电器模块零散摆放、接线杂乱、维护不便的痛点，适配工业场景中标准DIN导轨的通用安装规范，能够直接嵌入常规电控柜的导轨排布体系中，无需额外打孔定制安装板。整套结构将Arduino UNO控制板与8路继电器模块整合为一体式导轨安装单元，控制板负责接收外部传感信号、运行预设控制逻辑，继电器模块则承担小信号到大功率负载的通断切换，可直接驱动电磁阀、接触器、指示灯、小型电机等工业常用负载，二者通过排针直接对接，省去了外部飞线连接的繁琐，降低了接线故障概率。设计过程中充分考虑了两类模块的安装定位精度，安装基座预留了对应模块的固定孔位与定位卡槽，控制板与继电器模块卡入基座后不会出现移位晃动，同时基座与DIN导轨的卡扣结构采用标准35mm导轨适配尺寸，安装时只需将基座卡扣对准导轨推入即可完成固定，拆卸时拨动卡扣锁止结构即可快速取下，无需借助额外工具。结构在布局上特意将两类模块的接线端子朝向外侧排布，Arduino UNO的USB接口、电源接口、IO扩展口全部外露，方便程序烧录、外接传感器与供电接线，继电器模块的输出端子、公共端、常开常闭触点也全部朝向操作侧，便于负载线路的接入与后期检修，模块之间预留了足够的散热间隙，避免长时间运行时热量堆积影响元器件寿命。基座采用3D打印工艺制作，整体外形紧凑规整，安装后整体厚度控制在导轨安装的常规安全边界内，不会与柜内其他元器件产生干涉，同时基座边缘做了圆角处理，避免安装维护时划伤操作人员，整体结构兼顾了安装便捷性、使用可靠性与维护便利性，非常适合小型电控系统的快速搭建与集成。
