车用五脚微型控制继电器结构设计

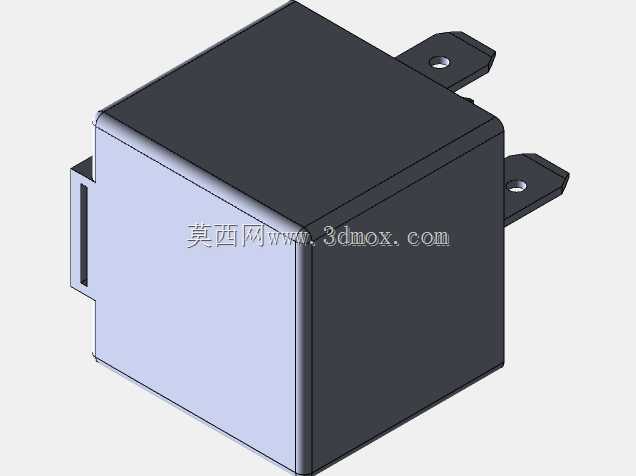

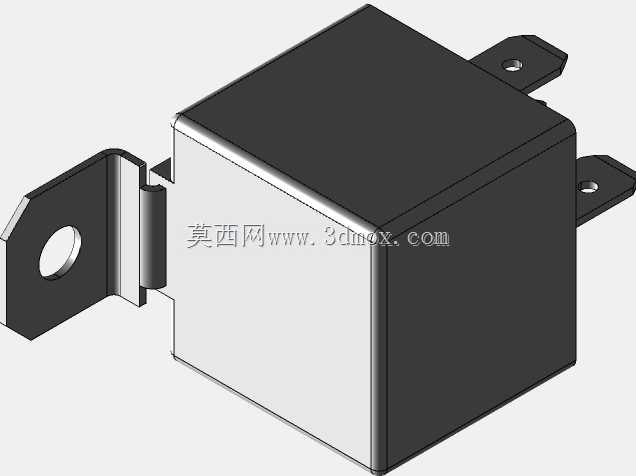

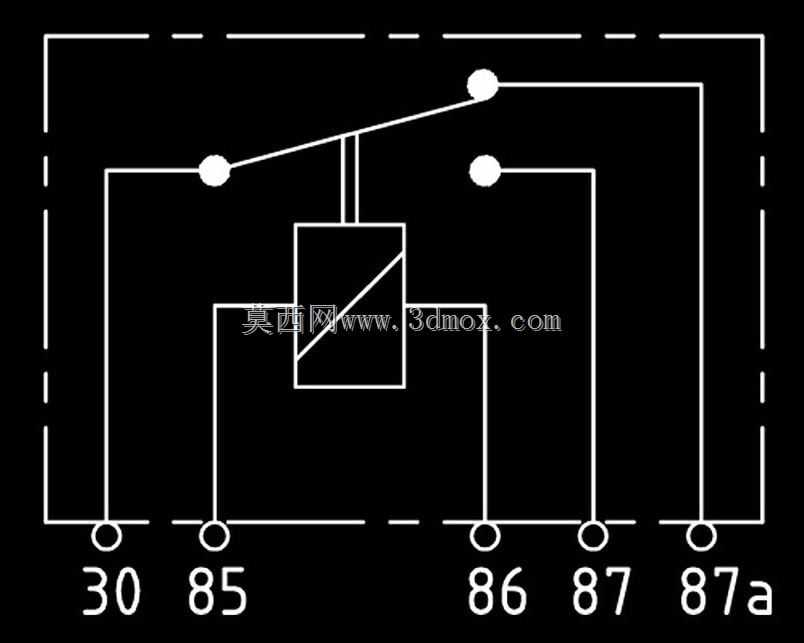

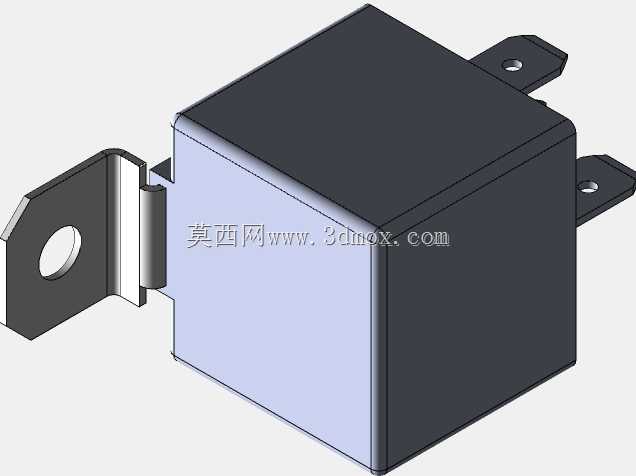

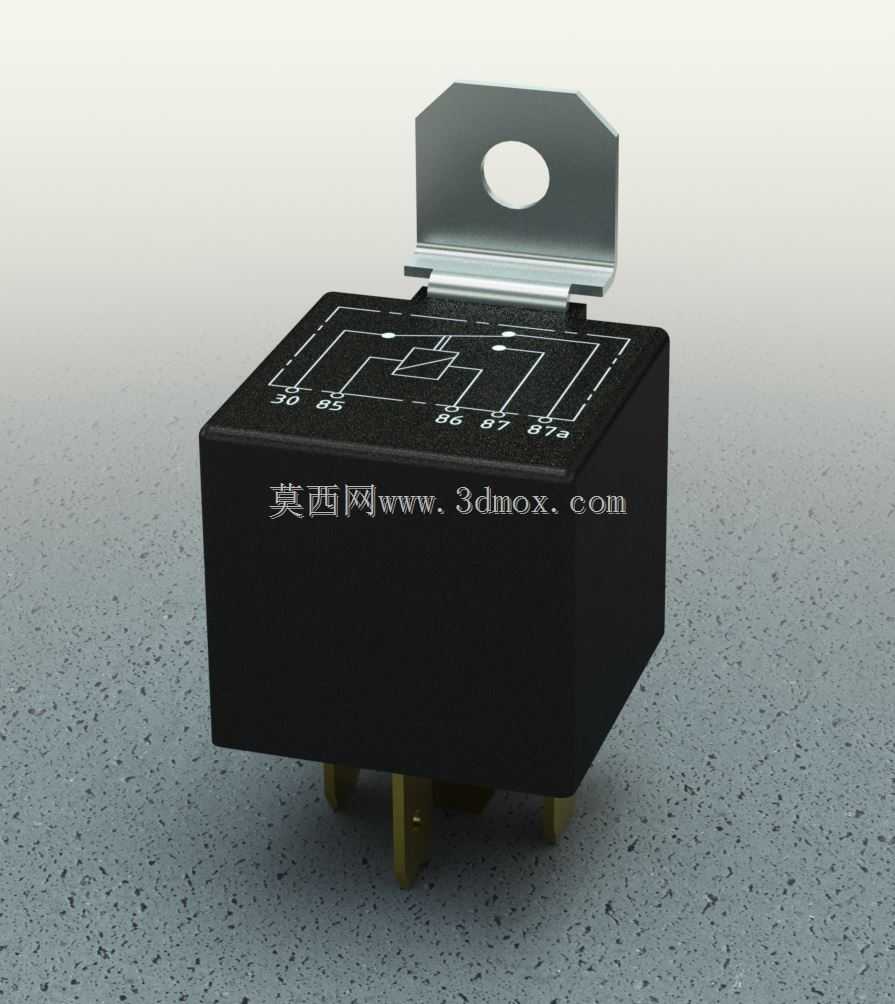

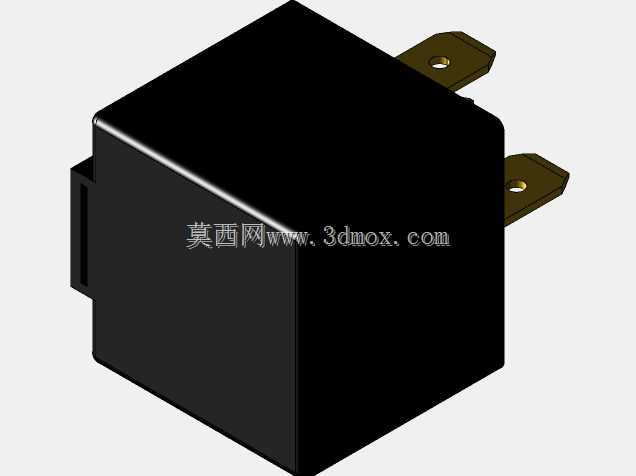

这款五针式微型继电器是汽车低压电路系统里的核心控制部件，主要应用在乘用车、商用车的前部照明回路、喇叭鸣响回路这类需要小电流控制大电流通断的场景中，能够有效规避车内控制开关直接承载大负载电流导致的触点烧蚀、线路过热问题，大幅提升整车电路的使用寿命与操作安全性。在实际装车使用过程中，该继电器承担着信号中转与功率放大的作用，驾驶人员按动方向盘上的喇叭按键、或是拨动灯光组合开关时，控制端仅需通过毫安级的弱电流触发继电器内部电磁机构动作，就能快速接通后端数十安培的负载供电回路，既降低了车内操控线束的线径要求、优化整车布线重量，也能让前端操控部件的触点寿命得到数倍提升。从产品功能特性来看，这款继电器采用带固定安装耳的密封式壳体设计，顶部的金属固定耳预留了标准圆形安装孔，可直接通过螺栓固定在车身舱内的电器安装板上，能够抵御车辆行驶过程中的持续振动，避免继电器松脱导致的电路接触不良；壳体顶面印刷了清晰的引脚定义与内部电路原理图，方便生产装配与售后维修过程中快速核对接线定义，避免错接引发的电路故障；底部采用插针式接线结构，五个引脚按照行业通用的间距排布，可直接适配车用标准线束接插件，装配时无需额外接线处理，直接对插即可完成电气连接，有效提升整车装配的作业效率。在设计思路上，这款继电器充分考虑了车载工况的复杂使用环境，整体外形采用方正的紧凑型结构，在保证内部电磁线圈、触点组件有足够安装空间的前提下，尽可能压缩整体外形体积，能够适配车内狭窄的电器安装空间；壳体选用耐高低温、耐油污的绝缘工程塑料材质，可适应发动机舱周边温差变化大、存在油污侵蚀的使用环境，避免长期使用出现壳体开裂、绝缘性能下降的问题；顶部的金属安装支架与壳体采用卡扣压合的固定方式，既保证安装结构的连接强度，也简化了产品的装配工序，适合规模化批量生产。从安装边界来看，这款继电器的主体方块部分长宽尺寸控制在极小范围内，顶部安装耳的开孔位置与壳体边缘预留了足够的螺栓操作空间，接插件插装方向垂直于安装面，布线时线束可顺着安装板走向排布，不会与周边其他电器部件产生安装干涉，能够兼容多数乘用车型的继电器安装位尺寸要求，替换通用性较强。
