双路继电器控制模块结构设计

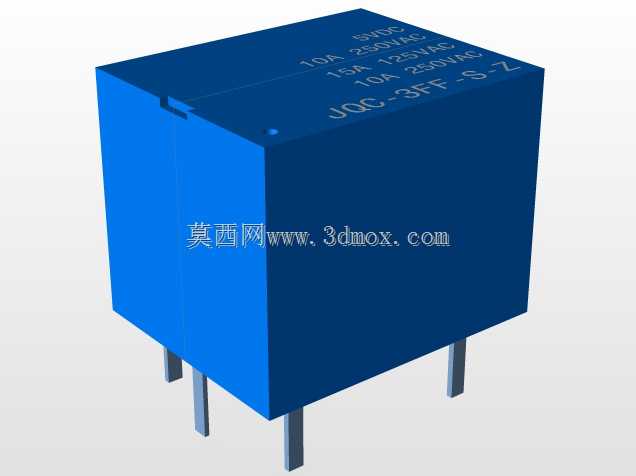

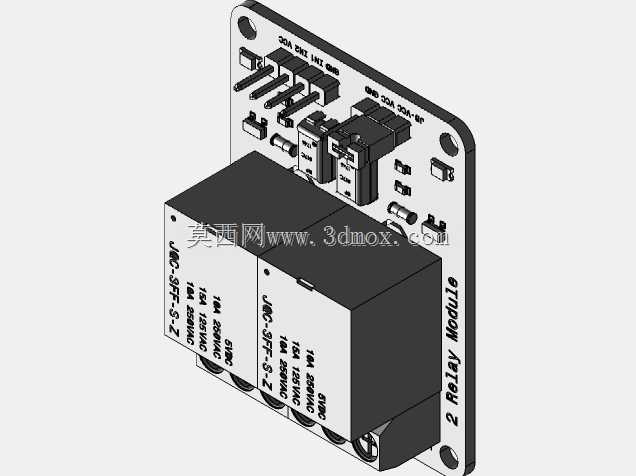

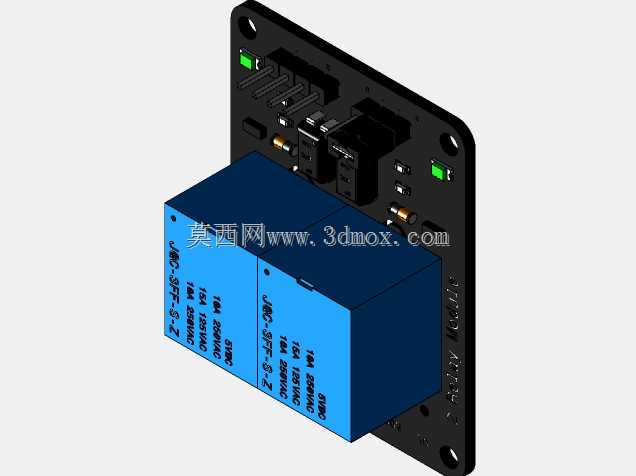

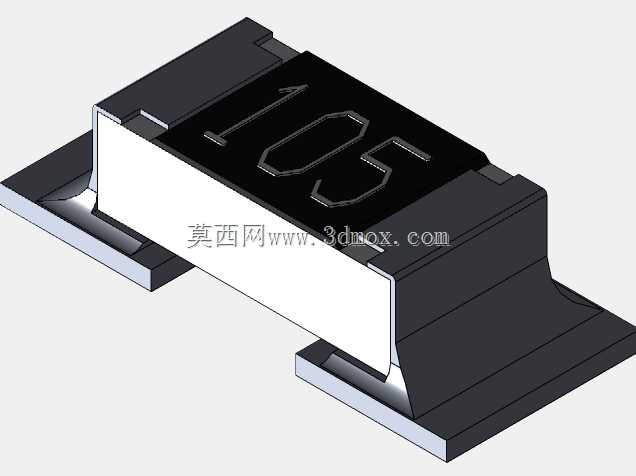

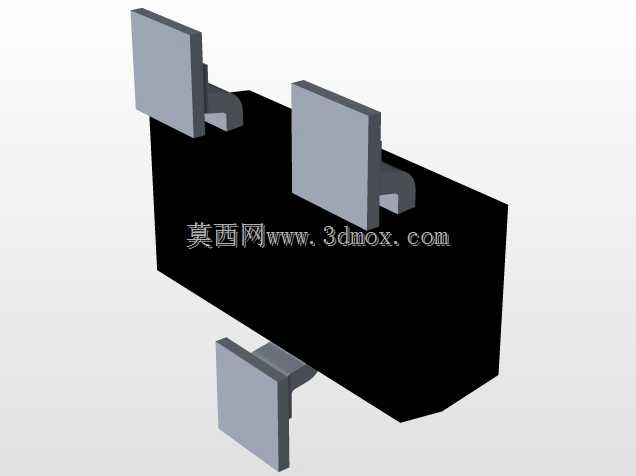

这款双路继电器控制模块是面向低压工控场景、开源硬件开发场景设计的功率切换元件，核心作用是通过弱信号控制回路驱动大功率负载通断，解决微控制器IO口驱动能力不足无法直接带动大功率设备的痛点。模块采用上下分层的结构布局，下层为黑色环氧玻纤PCB基板，集成了输入端子、状态指示灯、续流保护电路、光耦隔离元件，上层固定两个蓝色塑封功率继电器，整体结构紧凑，在有限的板面空间内完成了强弱电的物理隔离排布，避免高压回路串入控制侧损坏前端控制设备。

在实际应用场景中，这款模块可直接适配Arduino、8051、AVR、PIC、ARM等各类主流微控制器开发板，通过5V TTL电平信号即可触发继电器动作，能够控制照明回路、小型电机、电磁阀、加热器等工作电流较大的用电设备，广泛用于智能家居改装、小型自动化装置搭建、教学实验平台、工业设备信号扩展等场景，单路触点支持常规市电等级的负载通断，双路独立设计可同时控制两路不同的负载回路，满足多设备联动控制的需求。

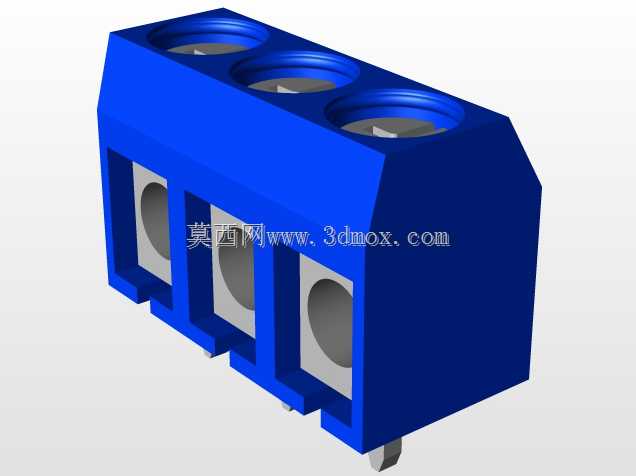

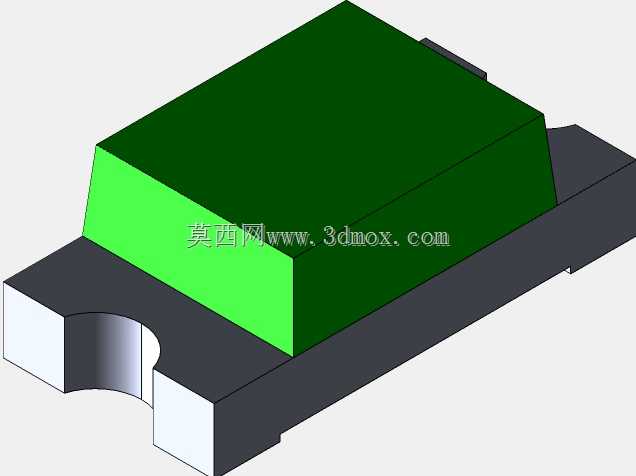

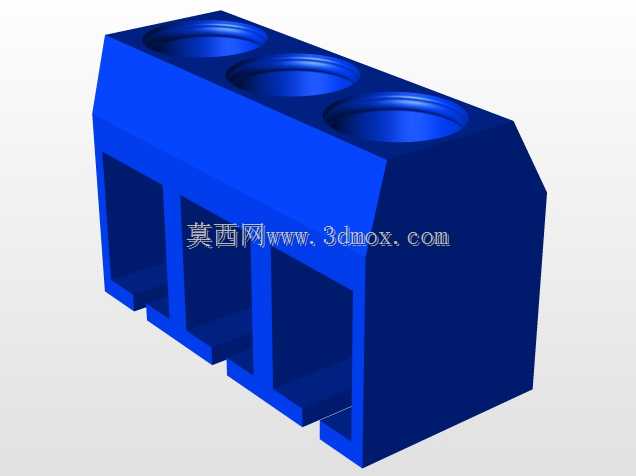

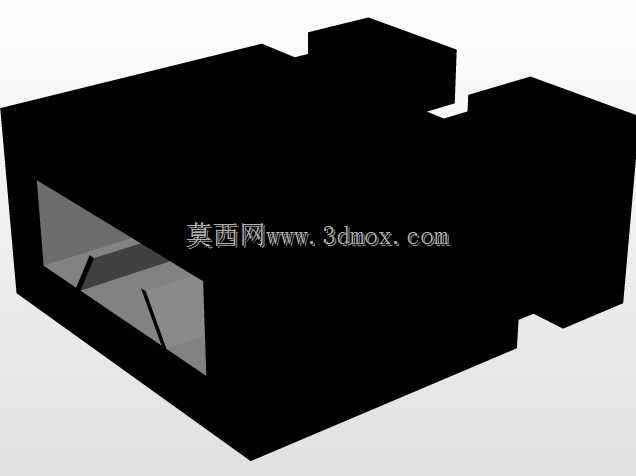

从设计思路来看，模块在PCB四角预留了标准安装固定孔，可通过螺丝直接固定在设备壳体、安装导轨或者实验台面上，安装孔位间距符合通用电子模块的安装规范，无需额外定制安装支架。输入侧采用排针与接线端子结合的接口设计，既可以通过杜邦线直接与开发板排针对接，也可以通过接线端子压接导线完成固定式接线，适配不同的接线需求。每路继电器都对应独立的绿色工作状态指示灯，继电器吸合时对应指示灯点亮，运维人员可直观判断每路回路的工作状态，无需额外外接指示元件。

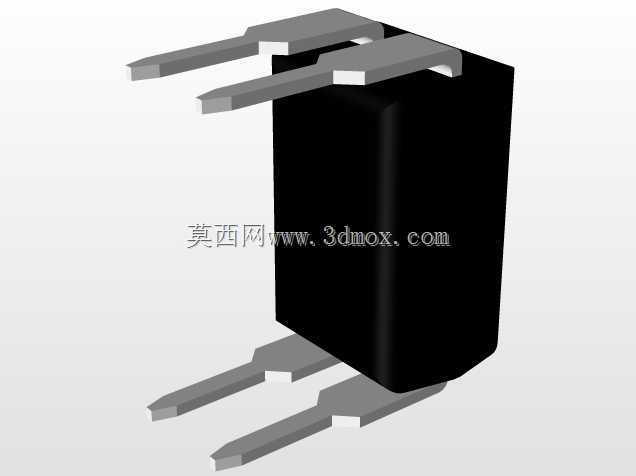

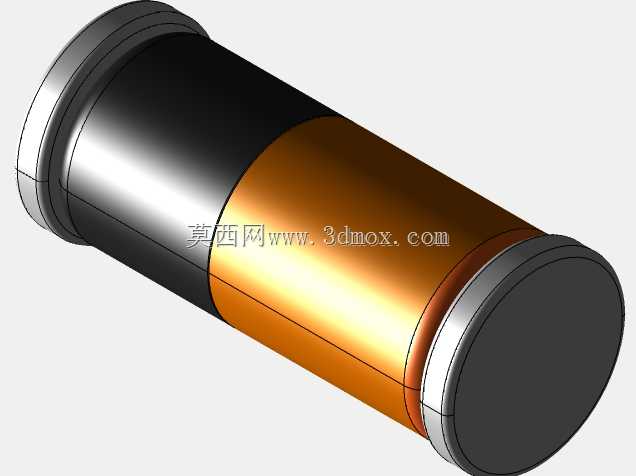

模块的强弱电区域做了明确的物理分隔，控制侧的低压信号回路与继电器输出侧的高压负载回路在PCB上保持足够的爬电距离，符合低压电子设备的安全设计要求，板载的续流二极管可以吸收继电器线圈断开时产生的反向电动势，避免反向电压击穿前端控制元件，光耦隔离设计则彻底切断控制侧与负载侧的电气连接，即使负载侧出现浪涌冲击也不会影响前端微控制器的稳定运行。整体外形尺寸控制合理，既保证了两个继电器的安装空间与散热间隙，又尽可能压缩了整体占用体积，方便集成到空间有限的小型控制设备内部，安装边界适配多数小型电控盒的内部安装空间，无需对原有设备结构做大幅改造即可完成加装。
