多腔勺子注塑成型模具结构设计

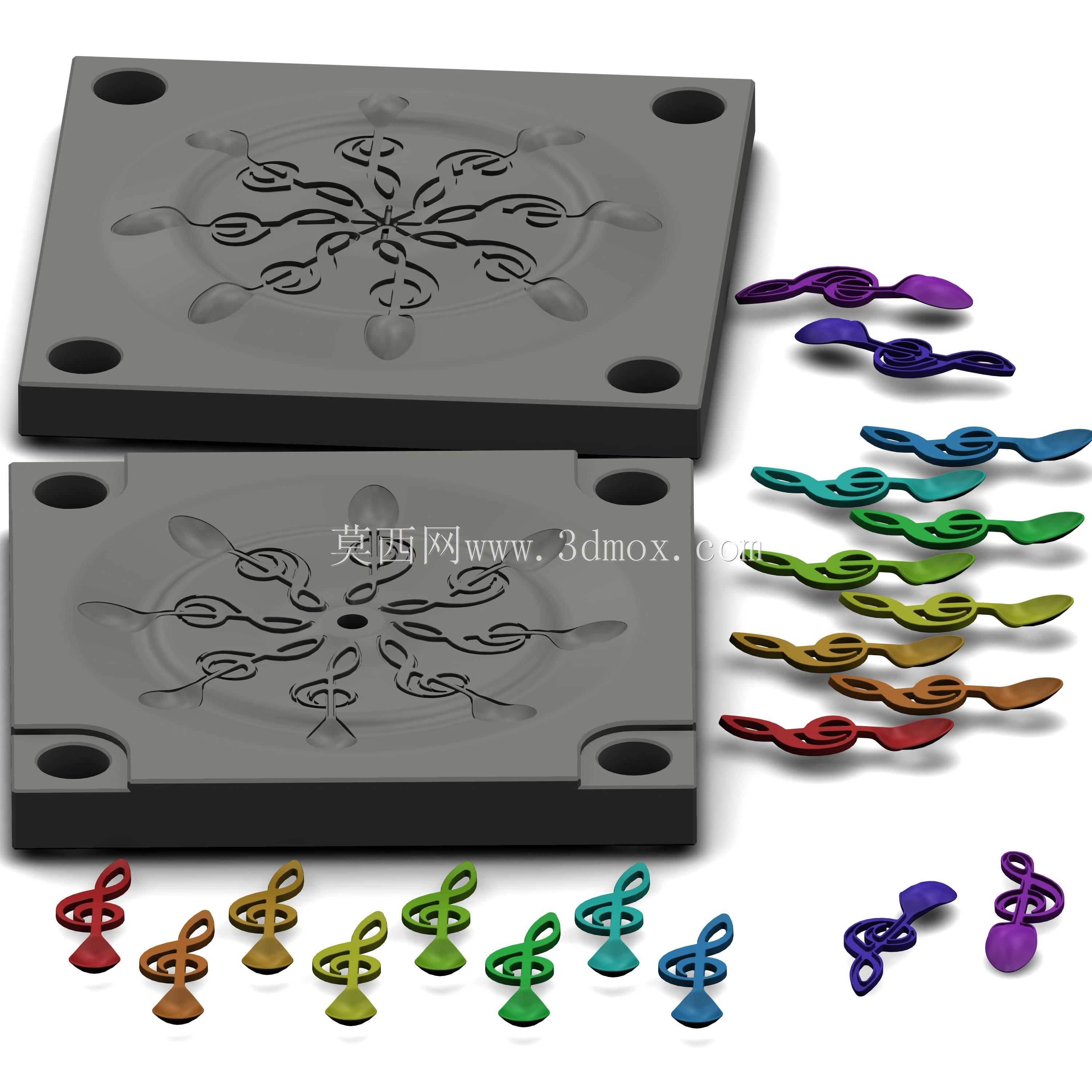

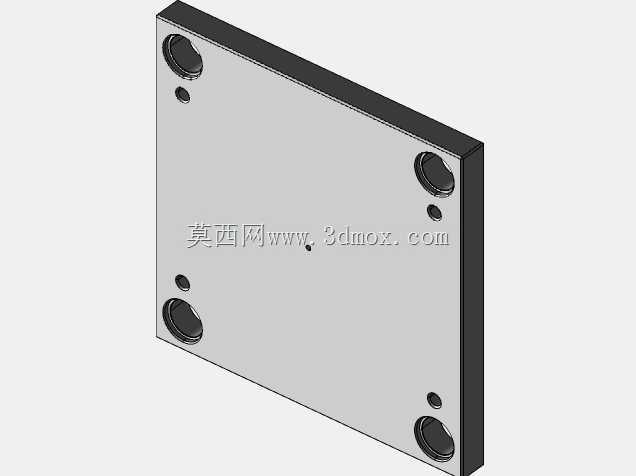

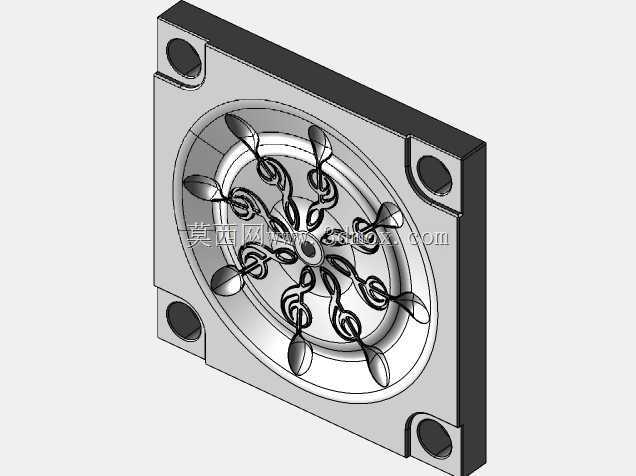

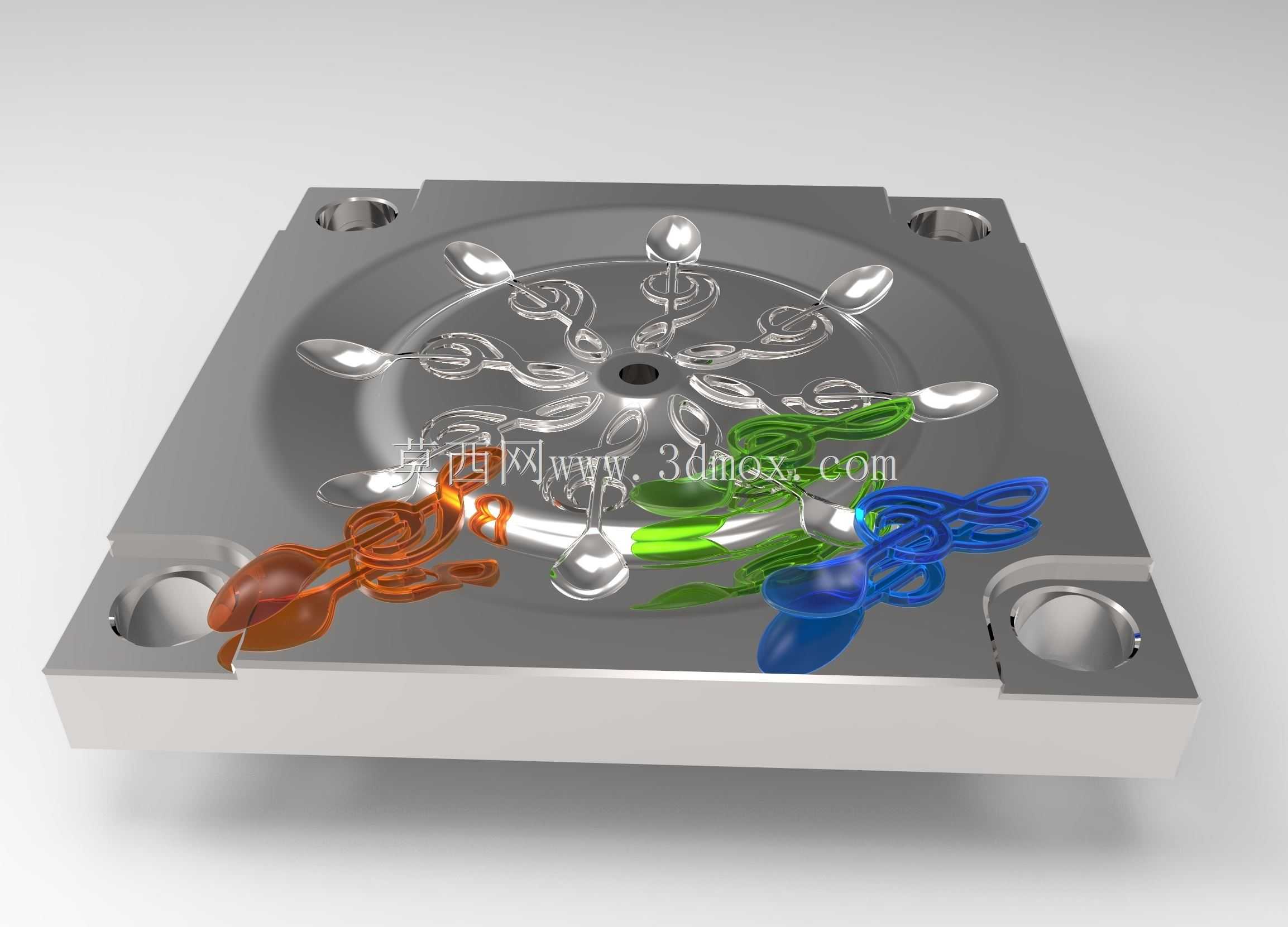

这套多腔注塑模具主要面向一次性餐饮餐具的规模化量产场景，适配食品接触级PP、PS等热塑性塑料的注塑加工需求，可在常规卧式注塑机上完成安装生产，单模次可成型多款不同造型的勺类产品，覆盖甜品勺、冰淇淋勺、小调羹等多种民用餐饮器具的生产需求，大幅提升小规格餐具的生产效率，降低单件产品的成型能耗与人工成本。模具整体采用标准模架结构，上下模合模导向依靠四角布置的精密导柱导套完成，合模精度可控制在0.02mm以内，避免成型过程中出现飞边、错模等质量缺陷。模腔排布采用环形辐射式布局，以中心主流道为圆心均匀分布多组成型型腔，这种排布方式可以保证塑料熔体从中心进胶后到各型腔的流动距离基本一致，让各模腔的填充压力、填充速度保持均衡，有效避免不同型腔成型的产品出现收缩率不均、尺寸偏差过大的问题，保证同批次产品的重量、外形尺寸一致性。模具的浇注系统采用热流道搭配冷流道组合结构，中心主流道配合热射嘴可减少流道凝料的产生，降低原料损耗，分流道采用圆形截面设计，表面抛光至镜面等级，减少熔体流动阻力，让熔体可以快速平稳填充到各个型腔末端。冷却系统围绕每个型腔独立布置循环水路，水路距离型腔壁的距离保持均匀，可在成型后快速带走模腔内的热量，缩短产品冷却定型时间，提升整体生产节拍，同时均匀冷却也可避免产品出现翘曲变形、表面缩痕等缺陷，保证勺体表面光洁度达标，无需后续额外抛光处理即可满足食品接触器具的外观要求。模具顶出结构采用推板结合顶针的组合顶出方式，顶出力分布均匀，可在产品冷却定型后平稳将制品从型芯上顶出，避免顶出过程中勺体出现变形、顶白等质量问题，模具的安装尺寸适配市面上多数120吨-160吨规格的卧式注塑机，上下模的安装孔位、定位圈尺寸均符合行业通用标准，无需额外改装即可直接上机使用，模具的分型面设计贴合勺体的外形轮廓，排气槽开设在分型面的熔体填充末端，可在填充过程中快速排出型腔内的空气，避免产品出现气泡、缺胶、烧焦等成型缺陷。整套模具结构紧凑，维护便捷，易损件均采用标准件设计，更换维护成本低，可满足长期连续量产的使用需求。
