首饰展示架注塑成型模具结构设计

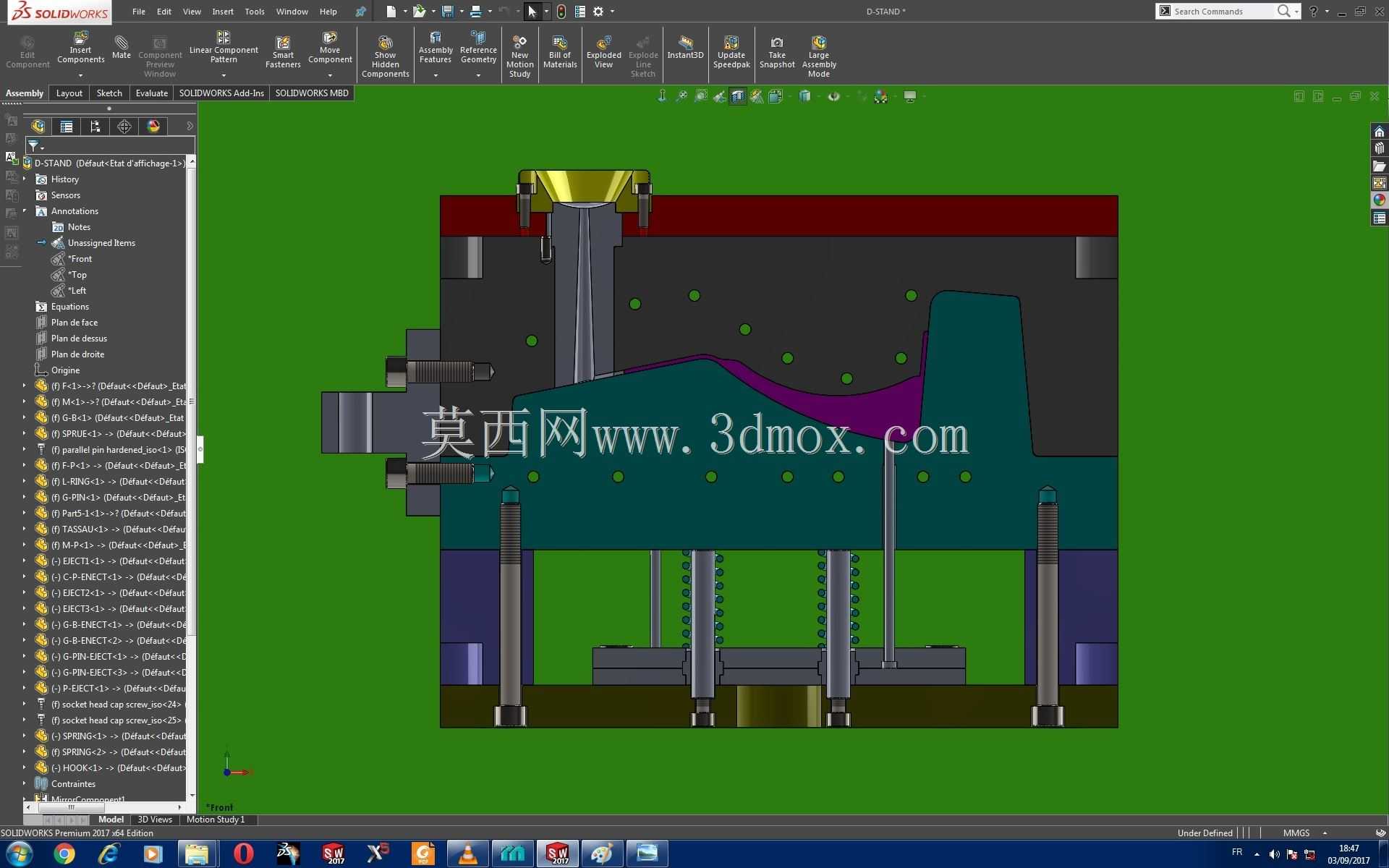

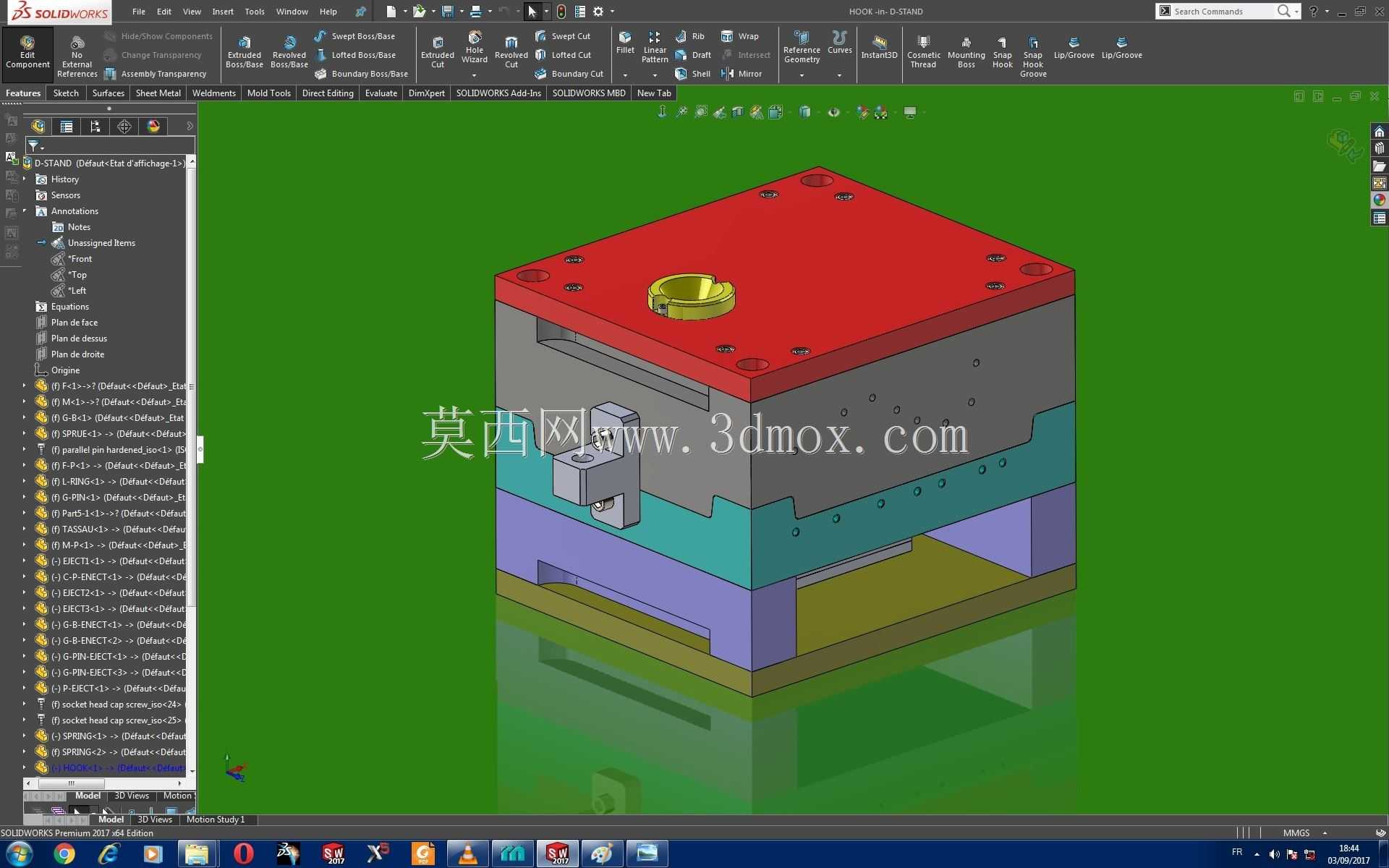

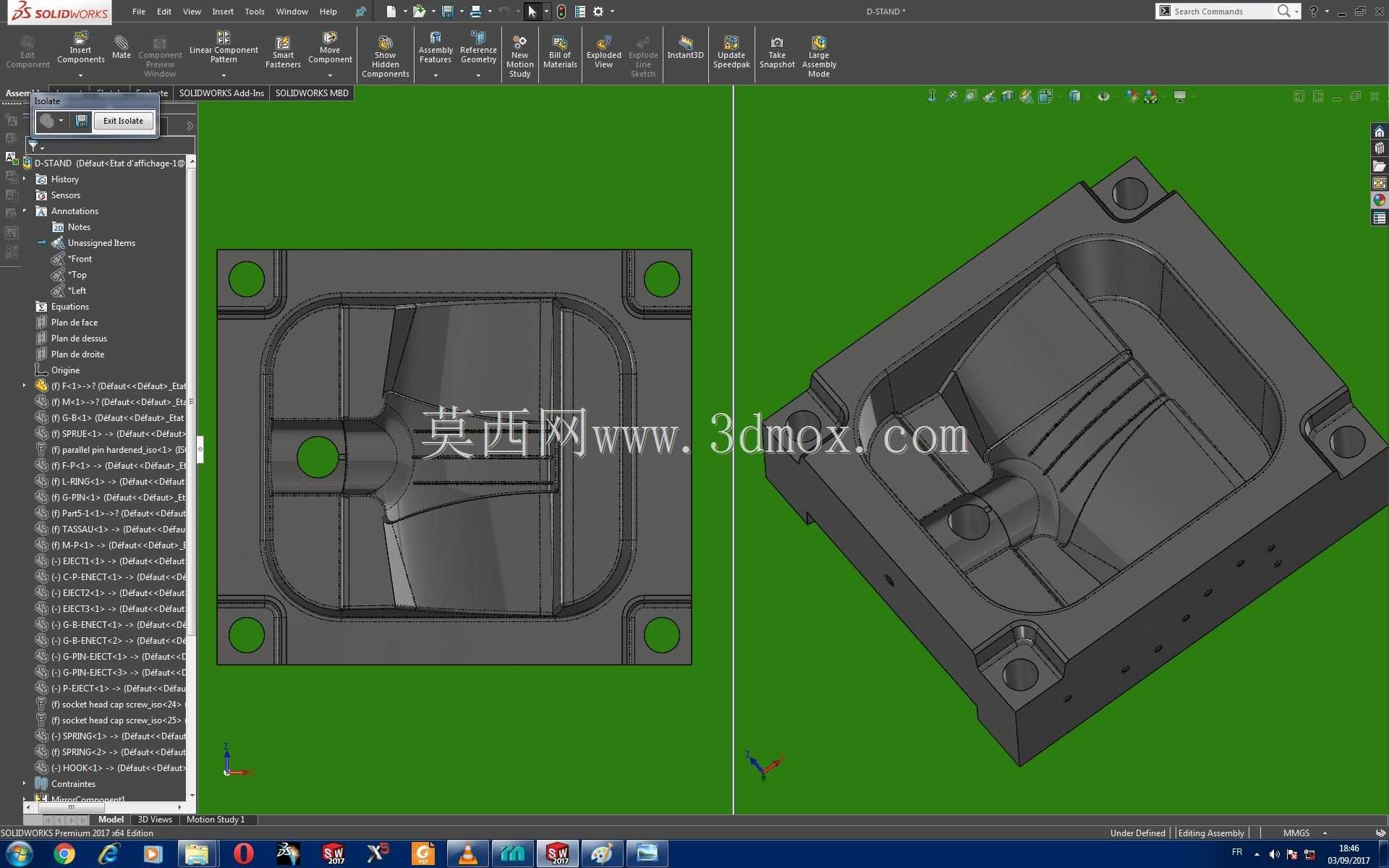

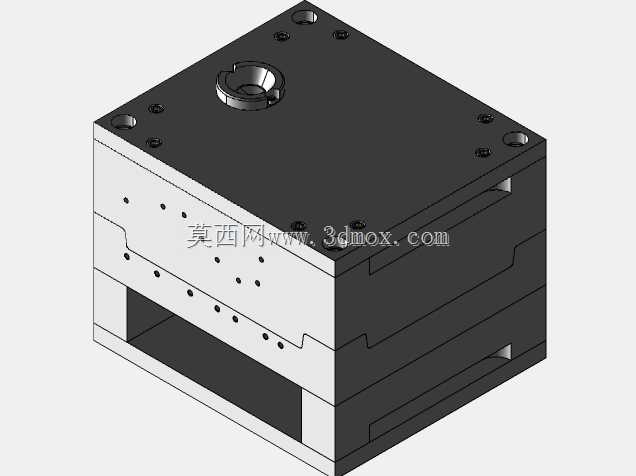

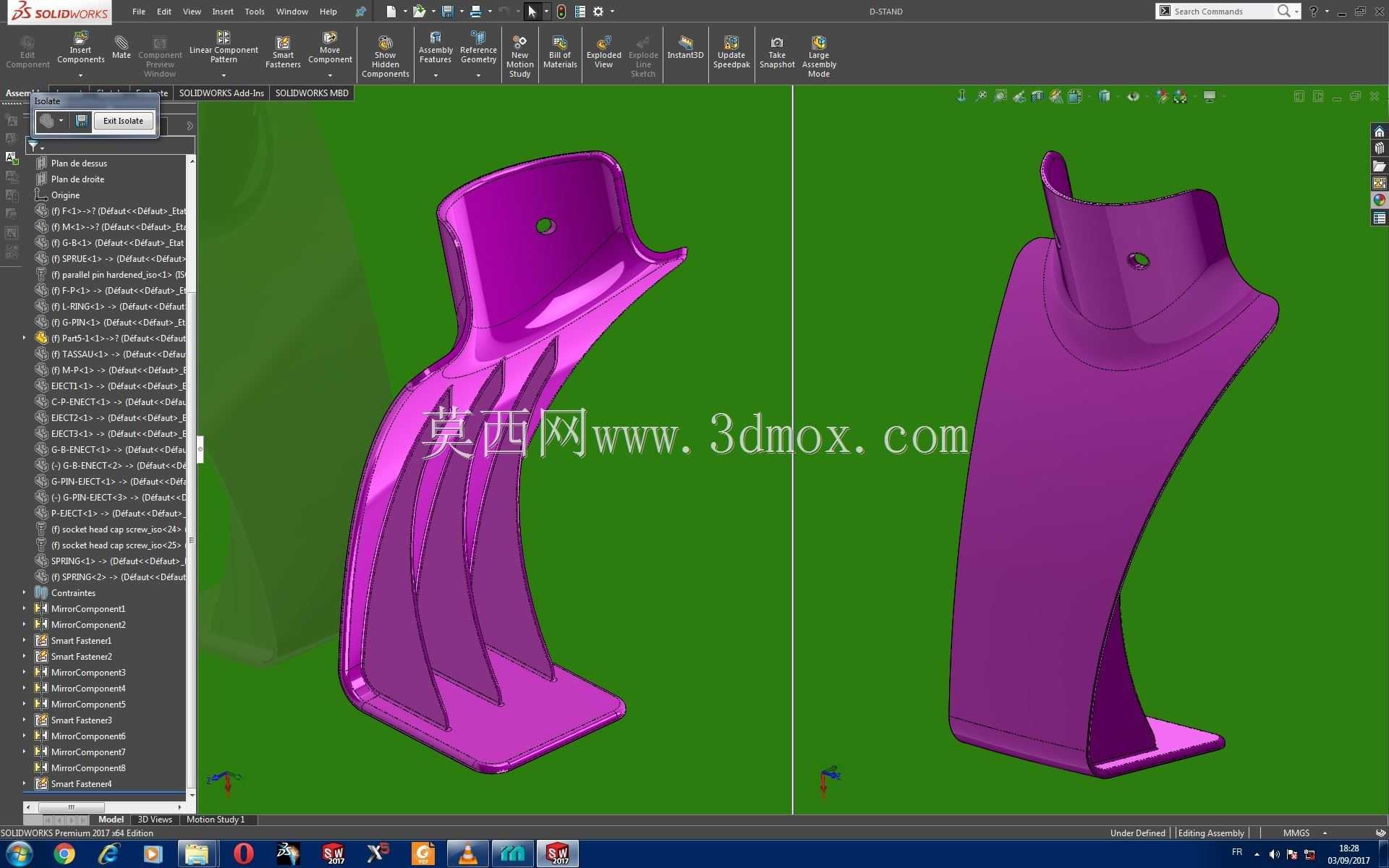

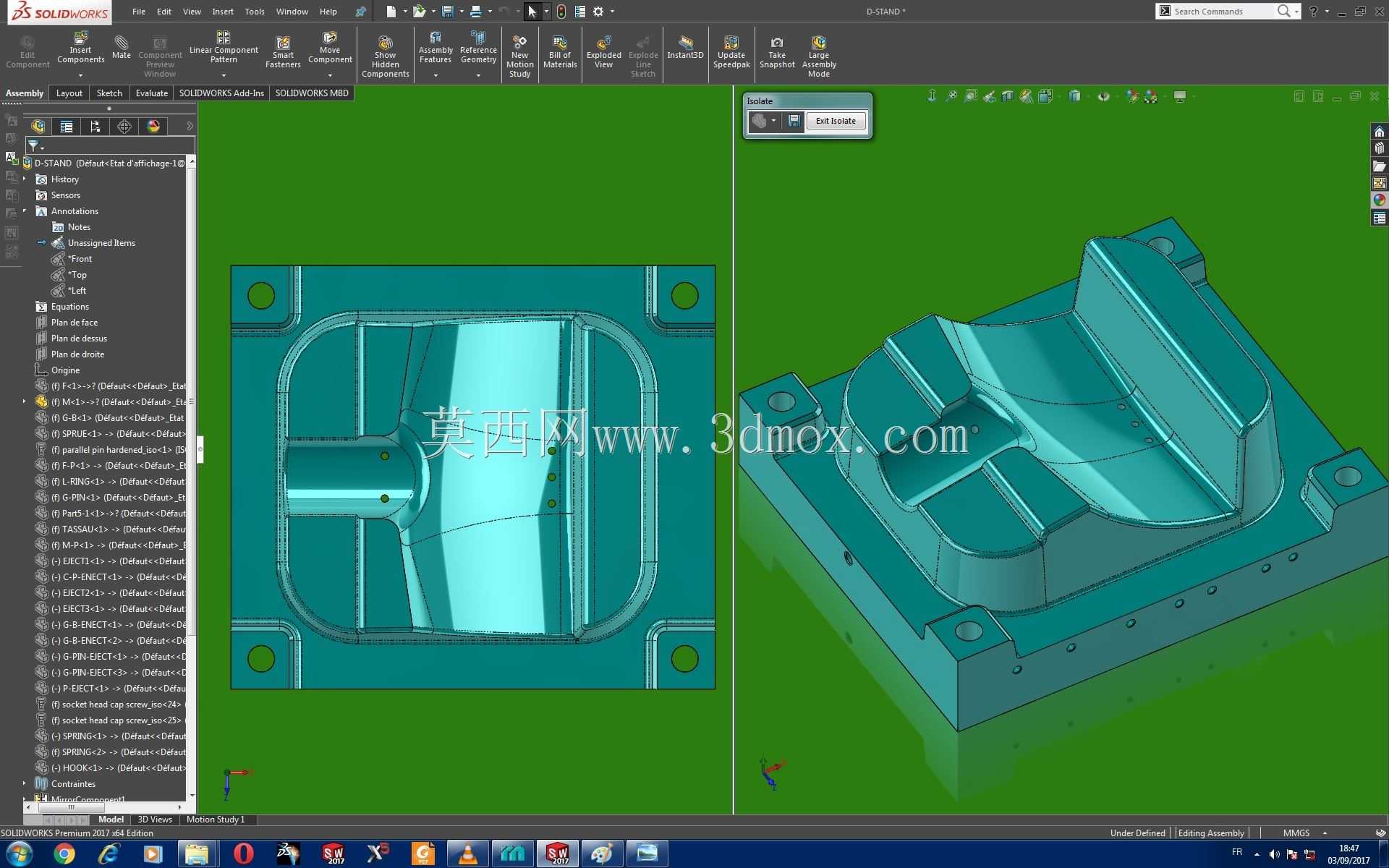

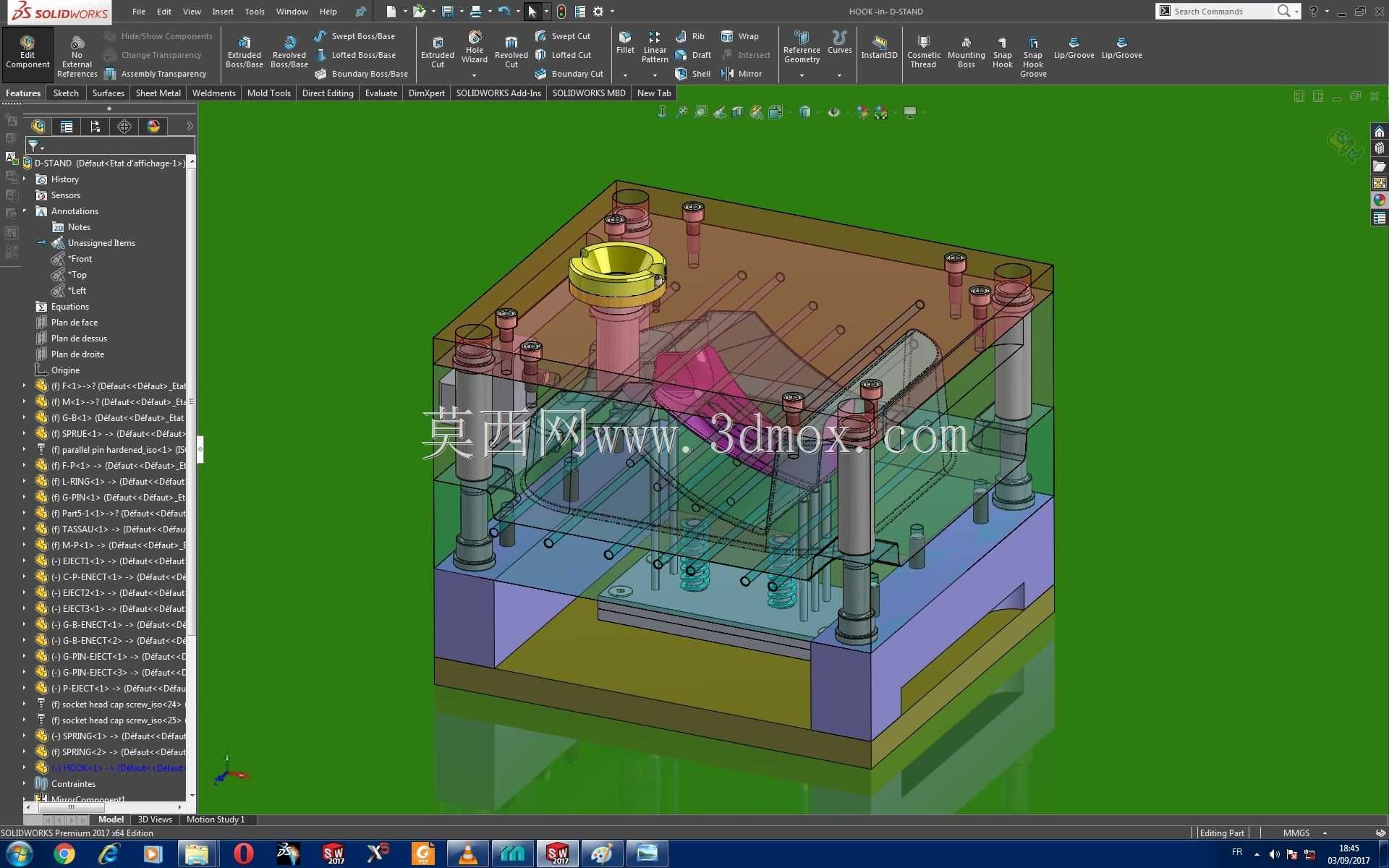

这套模具主要应用于饰品加工生产领域，专门用于批量成型亚克力、透明PS等材质的首饰展示架部件，这类部件多用于珠宝门店、饰品专柜的陈列场景，用来承托戒指、吊坠、耳饰等小型首饰，需要具备光滑的外观表面与精准的轮廓弧度，才能更好地衬托首饰的质感与光泽。模具整体采用两板模结构布局，从截面结构可以看到完整的成型与动作组件：上方设置的浇口套对接注塑机射嘴，熔融的塑料原料通过主流道进入分流道，再均匀注入到型腔内部，型腔轮廓完全匹配首饰展示架的曲面造型，针对展示架的弧形承托面做了镜面抛光处理，避免成型后表面出现流痕、熔接痕等缺陷，保证成品的通透外观效果。模具的动模侧设置了多组复位弹簧与顶杆结构，开模时弹簧提供初始顶出力，顶杆均匀分布在塑件的非外观面位置，顶出过程中受力均衡，不会让透明塑件产生顶白、变形等问题，保证成品的外观完整性。冷却回路围绕型腔周边均匀排布，通过循环冷却水带走注塑过程中传递的热量，让型腔内的熔融塑料快速均匀冷却定型，缩短成型周期的同时，避免塑件因冷却不均产生内应力，防止后续使用过程中出现翘曲变形的问题。模具的导柱导套设置在模架四角，合模时提供精准的导向定位，保证动定模的合模精度，避免型腔错位导致塑件出现飞边、壁厚不均的问题。安装边界上，模架的长宽尺寸适配常规120吨级卧式注塑机的拉杆间距，模厚尺寸符合该机型的容模范围，浇口套的进料口尺寸与常规注塑机射嘴匹配，顶出孔位置也对应注塑机的顶杆排布，不需要额外改装就可以直接上机生产，能够满足中小批量饰品配件的连续生产需求，成型出的展示架部件不需要过多后处理，经过简单修剪浇口就可以直接投入陈列使用。
