树莓派3B带1602屏免螺栓外壳

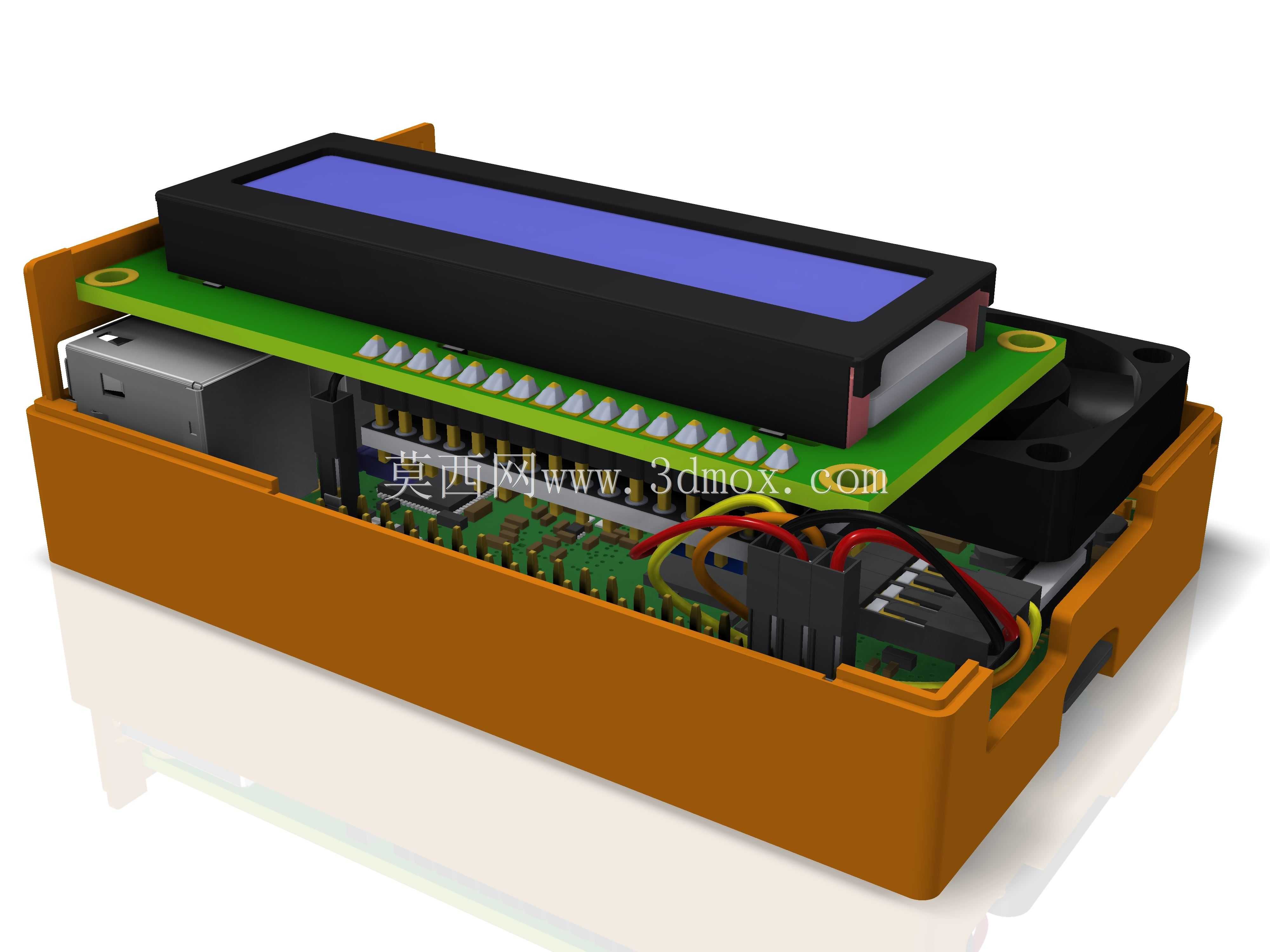

这款适配树莓派3B的集成式外壳，主要面向嵌入式开发、小型物联网终端搭建、教学实验场景设计，能够同时容纳树莓派3B主控板、I2C接口1602字符显示屏以及双路主动散热风扇，为核心电子元件提供物理防护与规整的安装载体。在实际使用场景中，这类带屏外壳常被用于小型环境监测终端、桌面状态显示面板、简易工控采集节点的搭建，无需额外设计显示屏的固定结构，也不用额外采购散热模组的固定配件，能够大幅缩短原型搭建的周期。

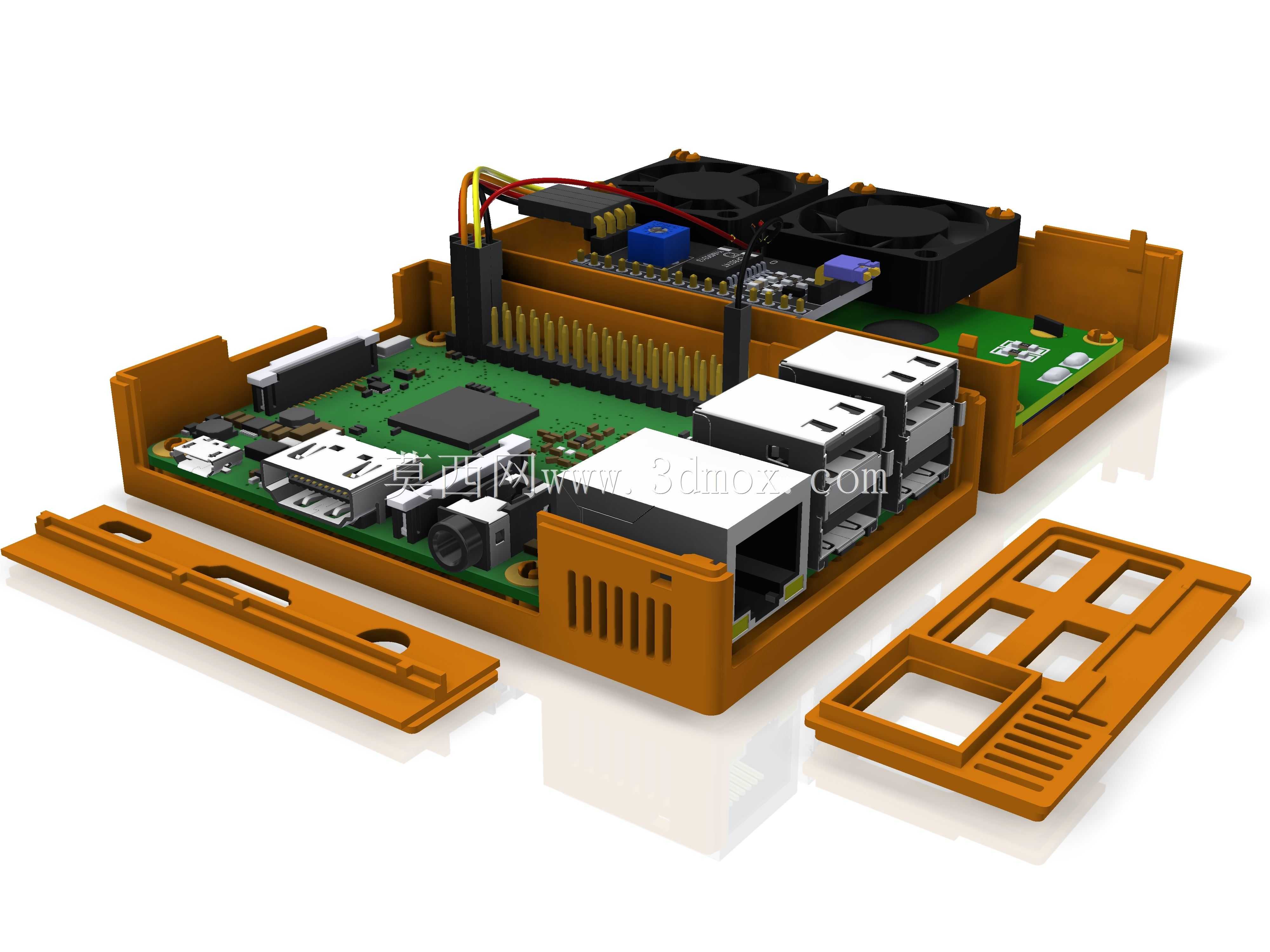

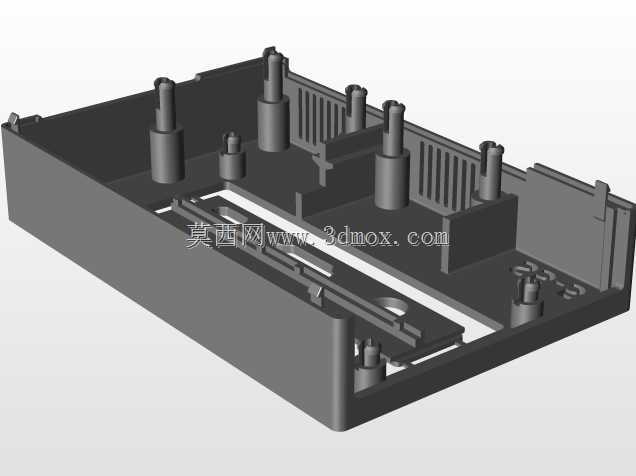

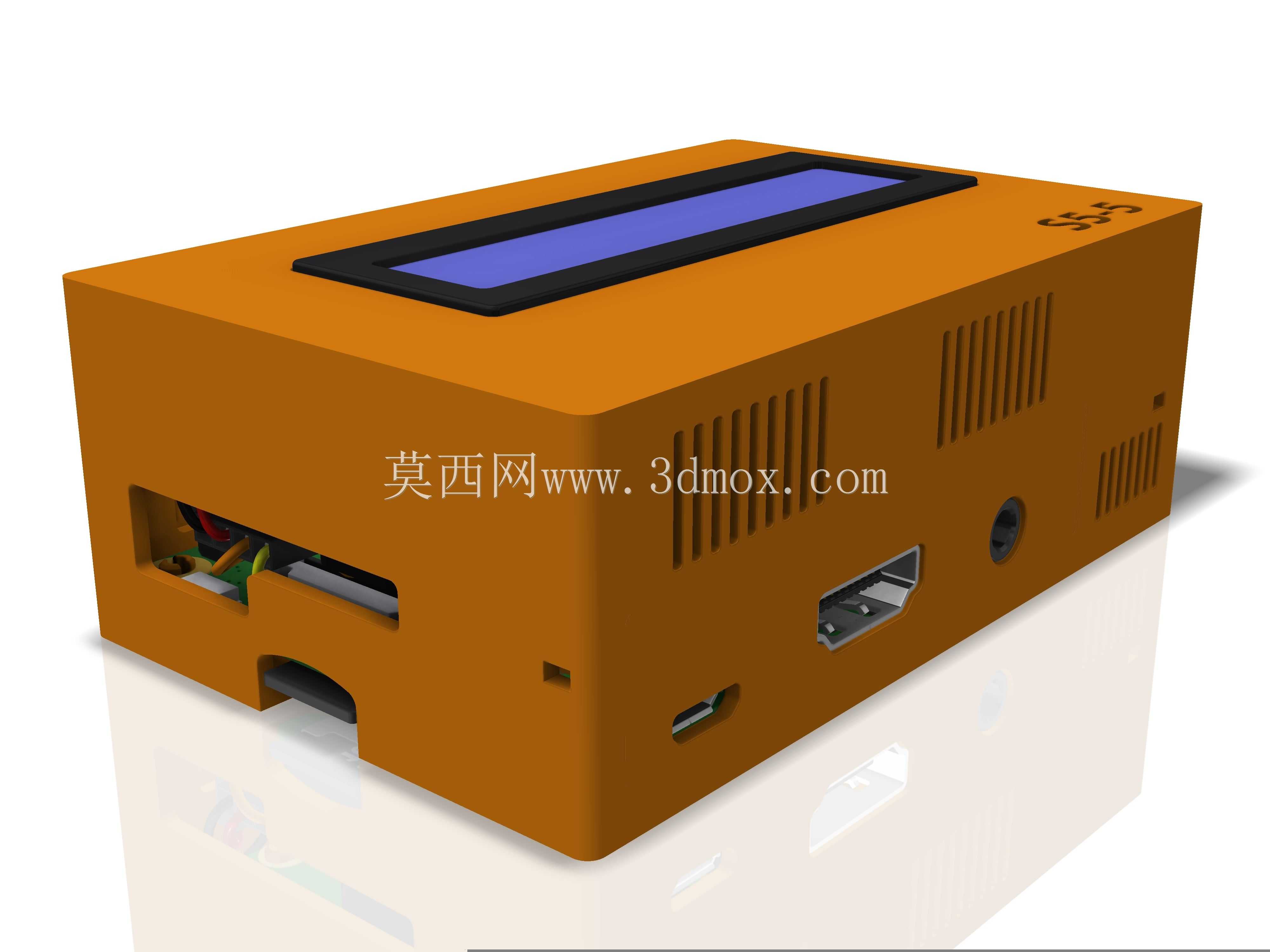

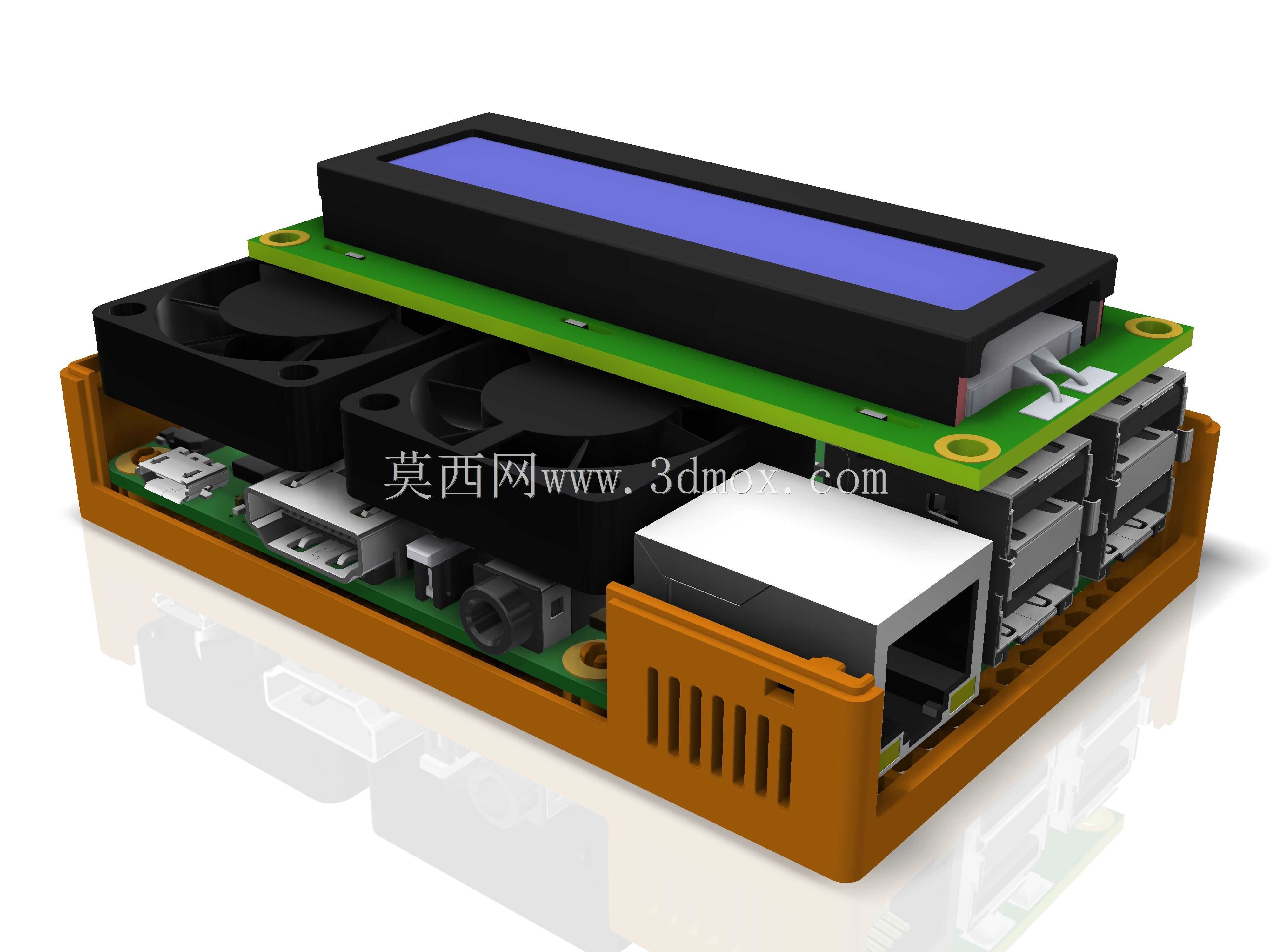

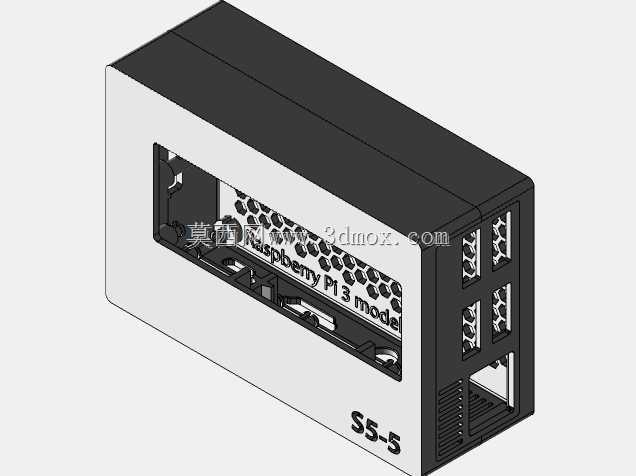

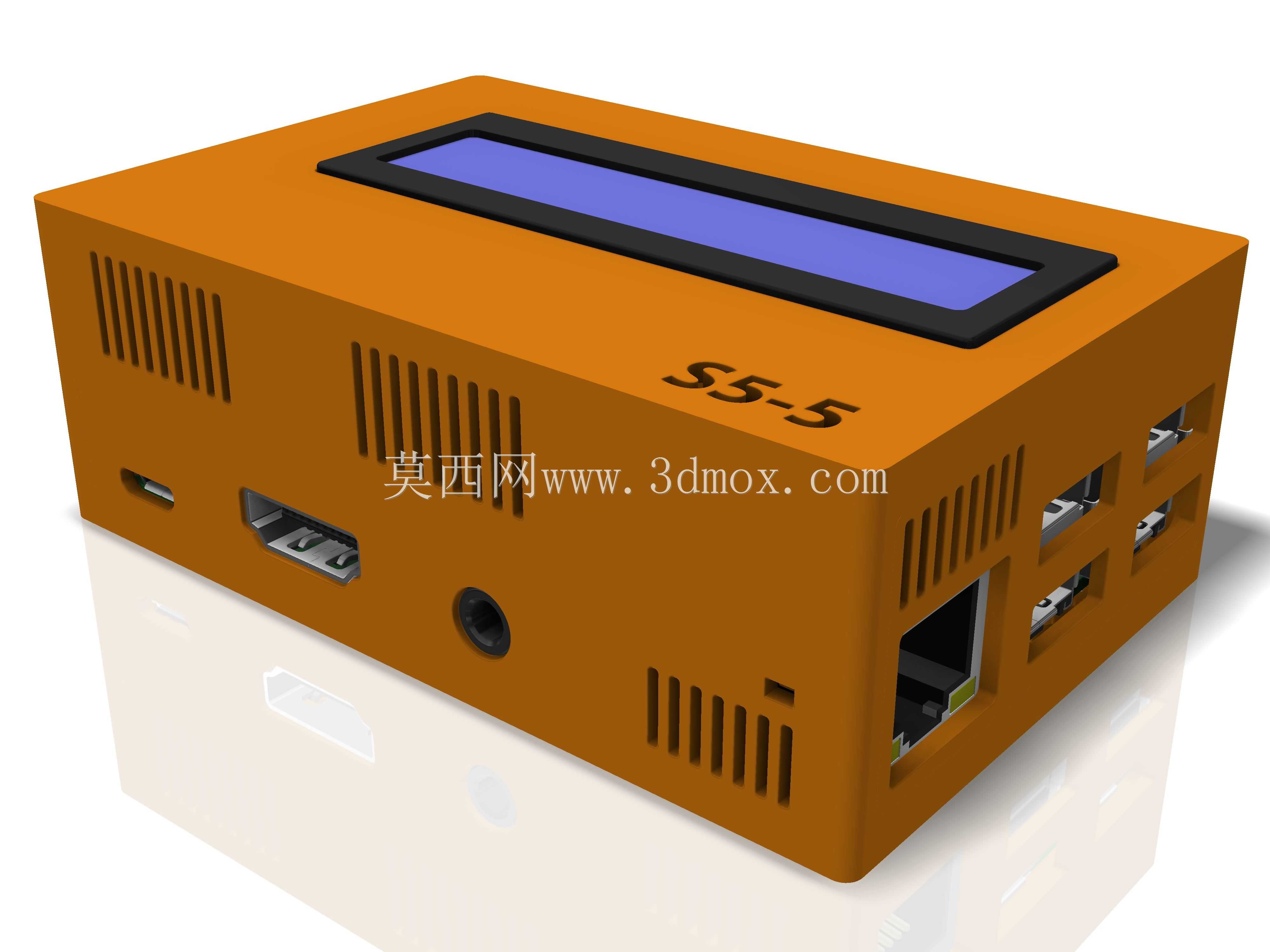

产品在功能设计上做了多重考量，首先采用免螺栓的卡扣式拼接结构，所有壳体部件通过预设的卡榫与卡槽完成装配，不需要额外准备螺丝、铜柱等紧固件，拆装过程无需工具，方便开发者随时调整内部接线、更换扩展模块。壳体针对树莓派3B的所有外接接口做了精准的避让开孔，侧边预留了USB接口、以太网口、HDMI接口、3.5mm音频口以及Micro USB供电口的对位槽位，装配完成后所有外接插口都可以正常插拔使用，不会被壳体遮挡。顶部对应1602显示屏的位置做了下沉式安装槽，屏幕嵌入后显示面与壳体顶面齐平，既可以直观展示运行参数，也能避免屏幕被磕碰刮花。

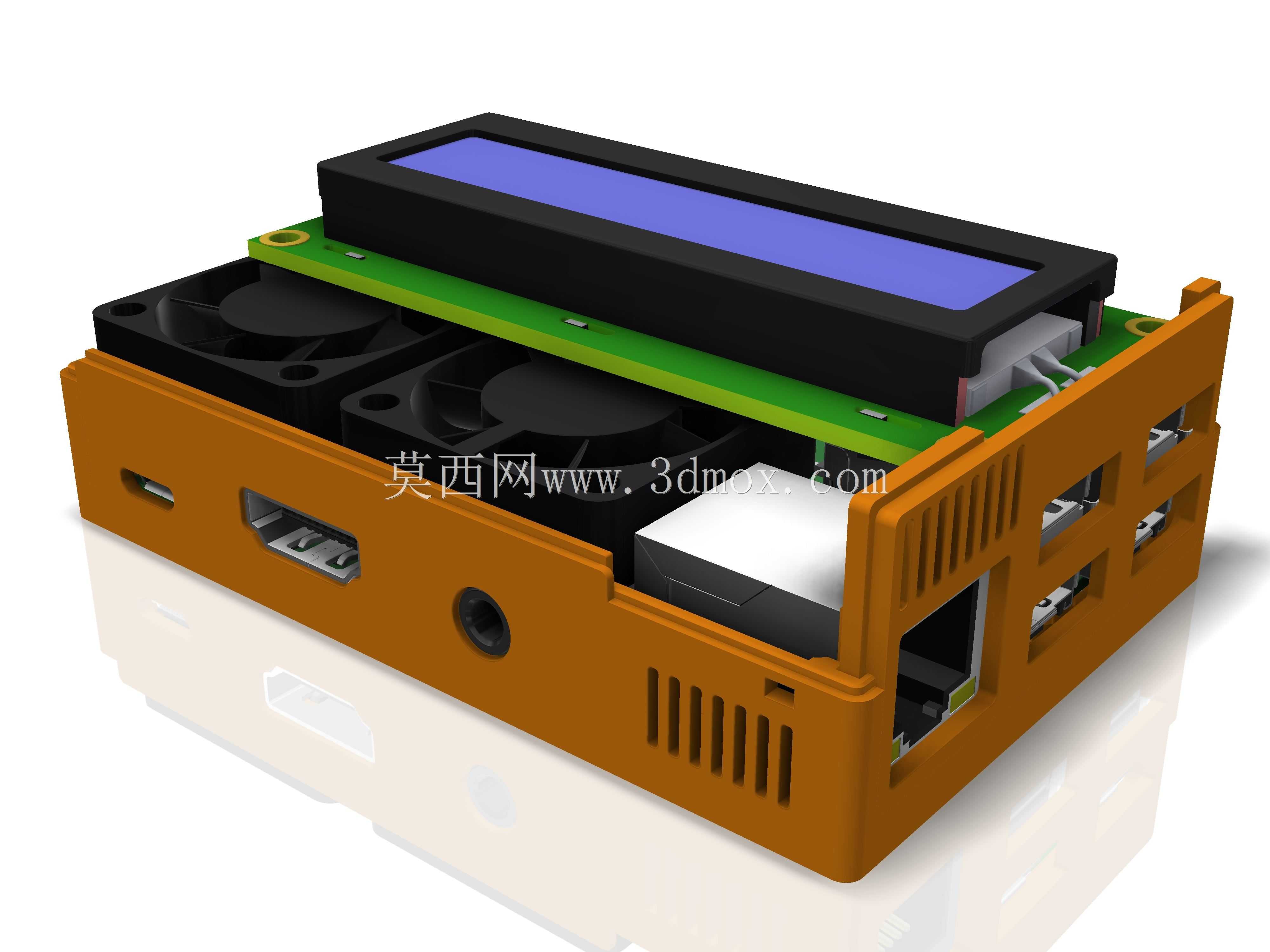

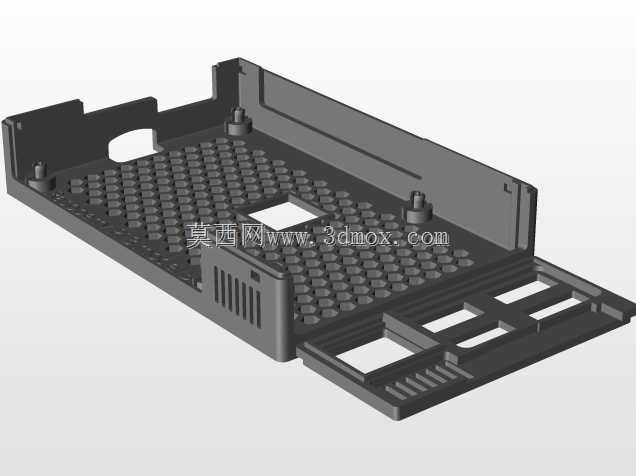

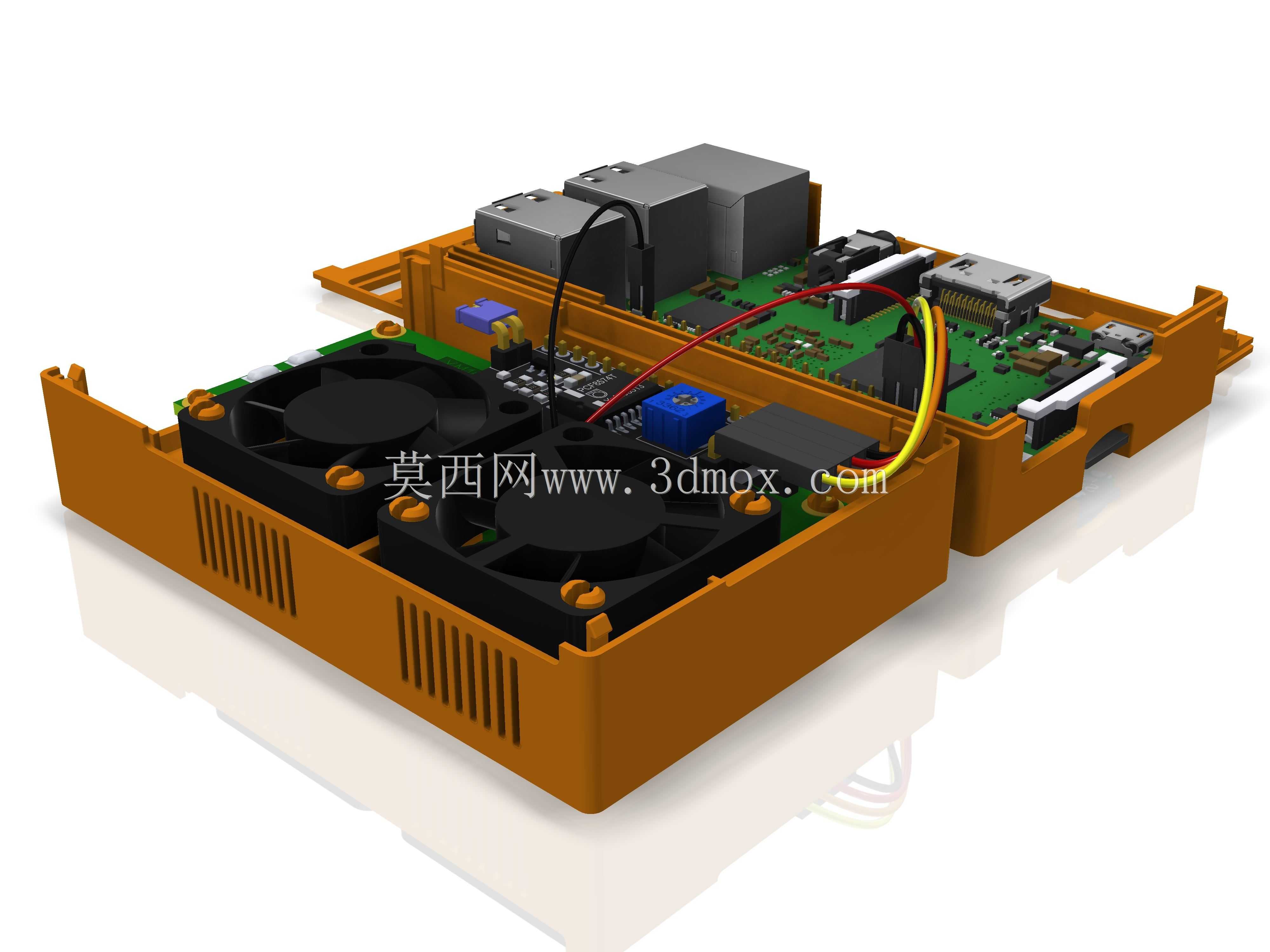

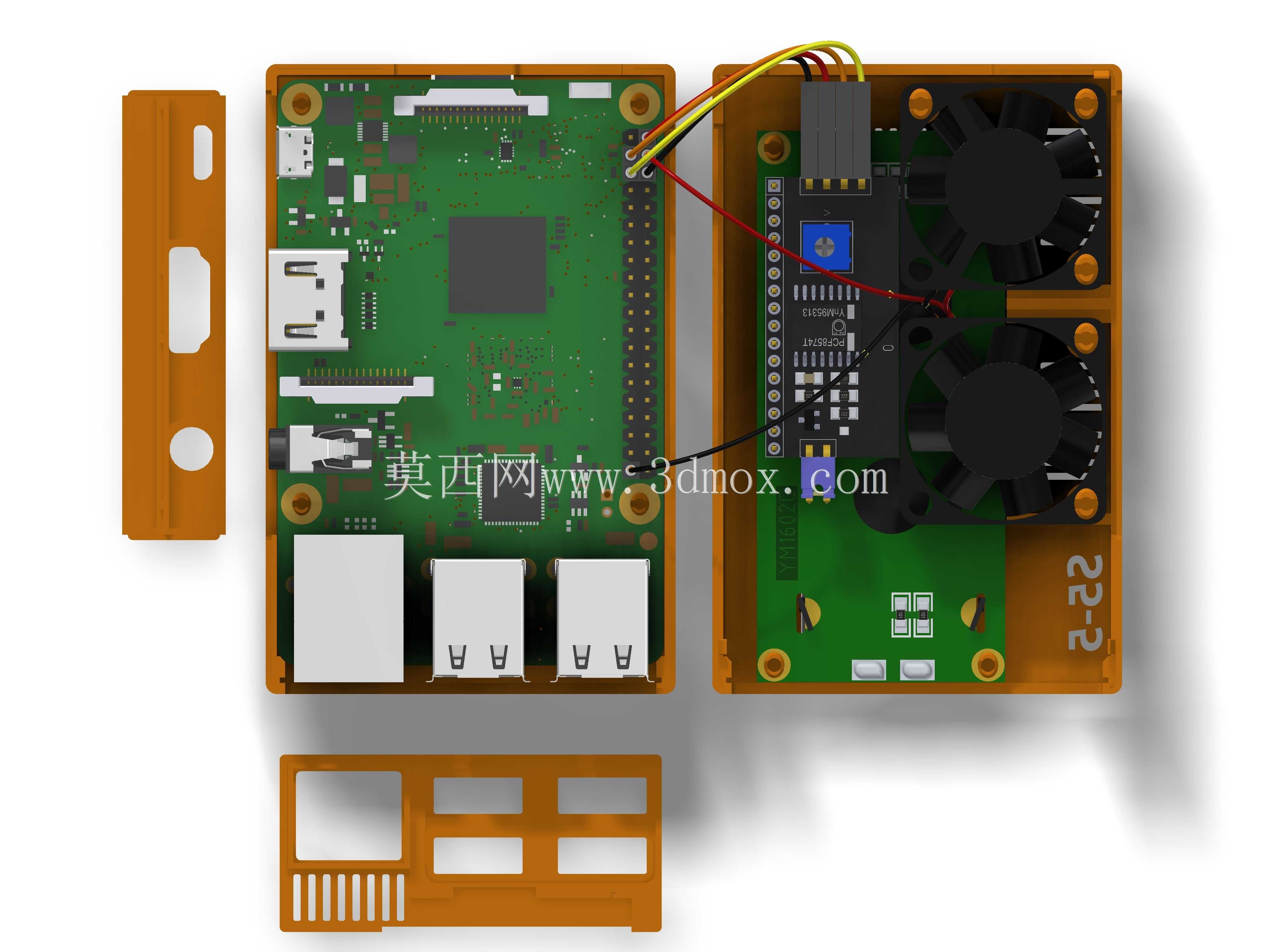

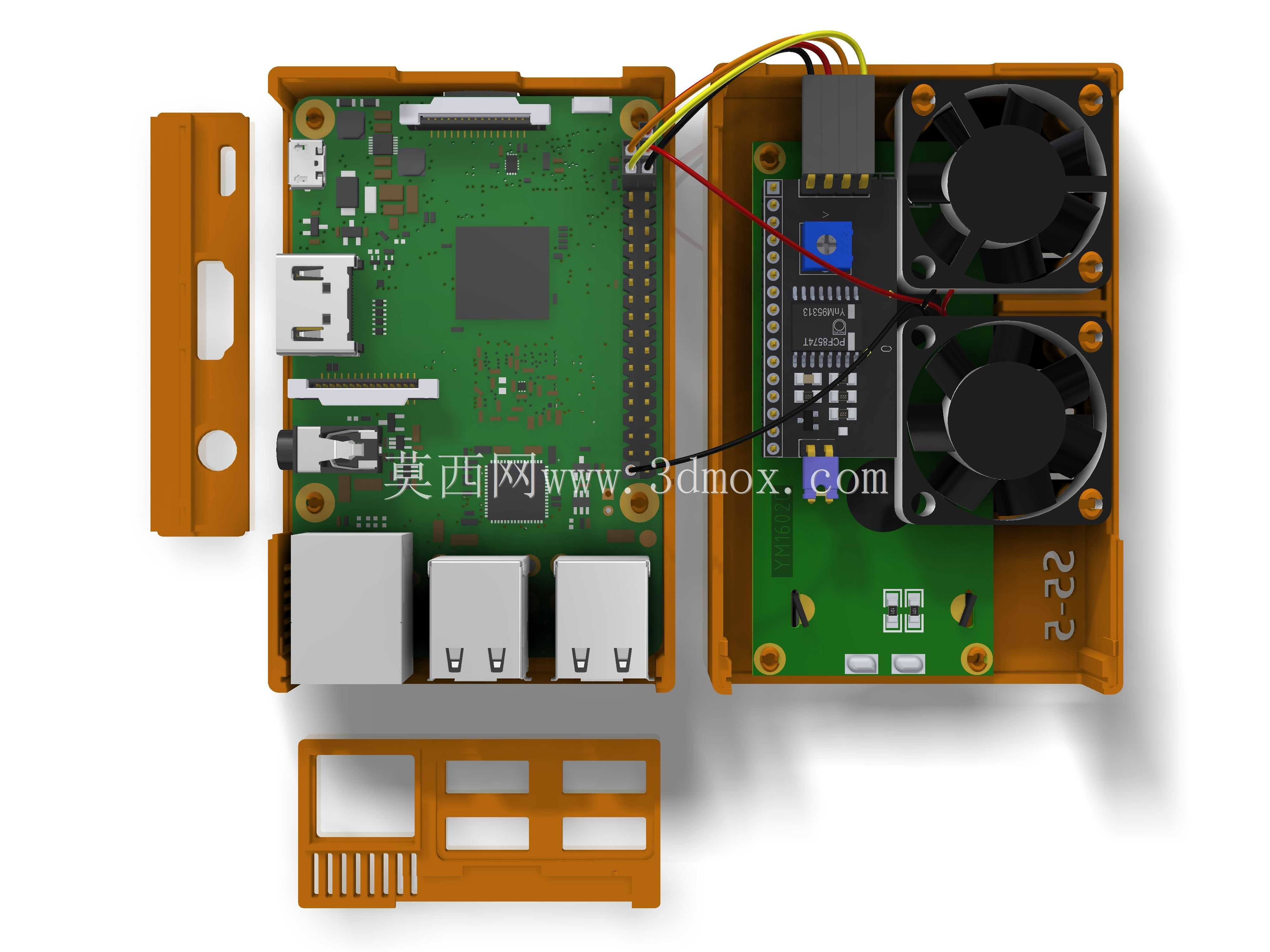

散热区域的设计充分考虑了树莓派3B高负载运行的散热需求，壳体对应双风扇的位置做了通风格栅，风扇直接对准主控芯片与内存颗粒的位置，主动风道能够快速带走核心元件的工作热量，避免长时间高负载运行出现降频问题。底部的壳体预留了GPIO排线的走线槽，I2C屏幕与风扇的供电排线可以通过线槽规整排布，不会出现排线挤压、干涉接口的问题。

外形尺寸完全贴合树莓派3B的安装边界，整体长宽与主控板保持一致，厚度仅比叠加风扇与屏幕后的总高度多出2mm的防护余量，不会额外占用过多桌面空间，也可以适配标准的DIN导轨安装卡扣，方便嵌入到小型工控柜内使用。壳体侧边还预留了挂装孔位，支持壁挂安装，适配不同的部署场景。
