摩托车后盘式四活塞制动卡钳总成

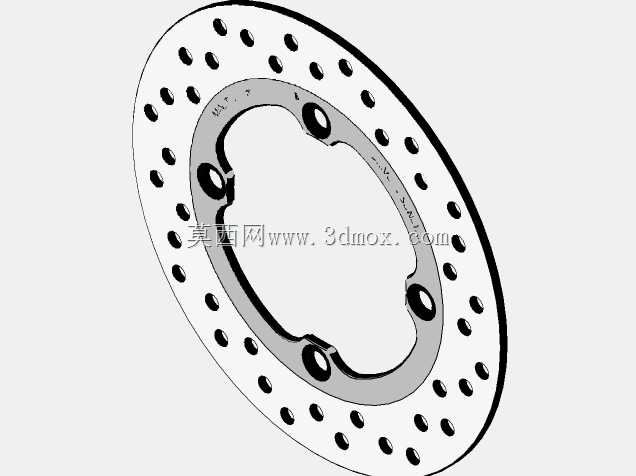

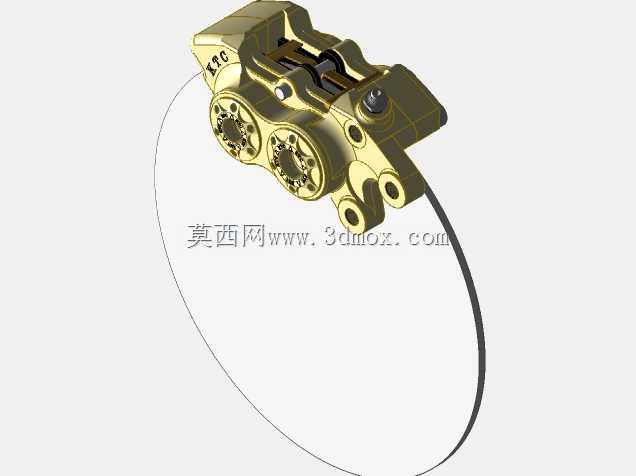

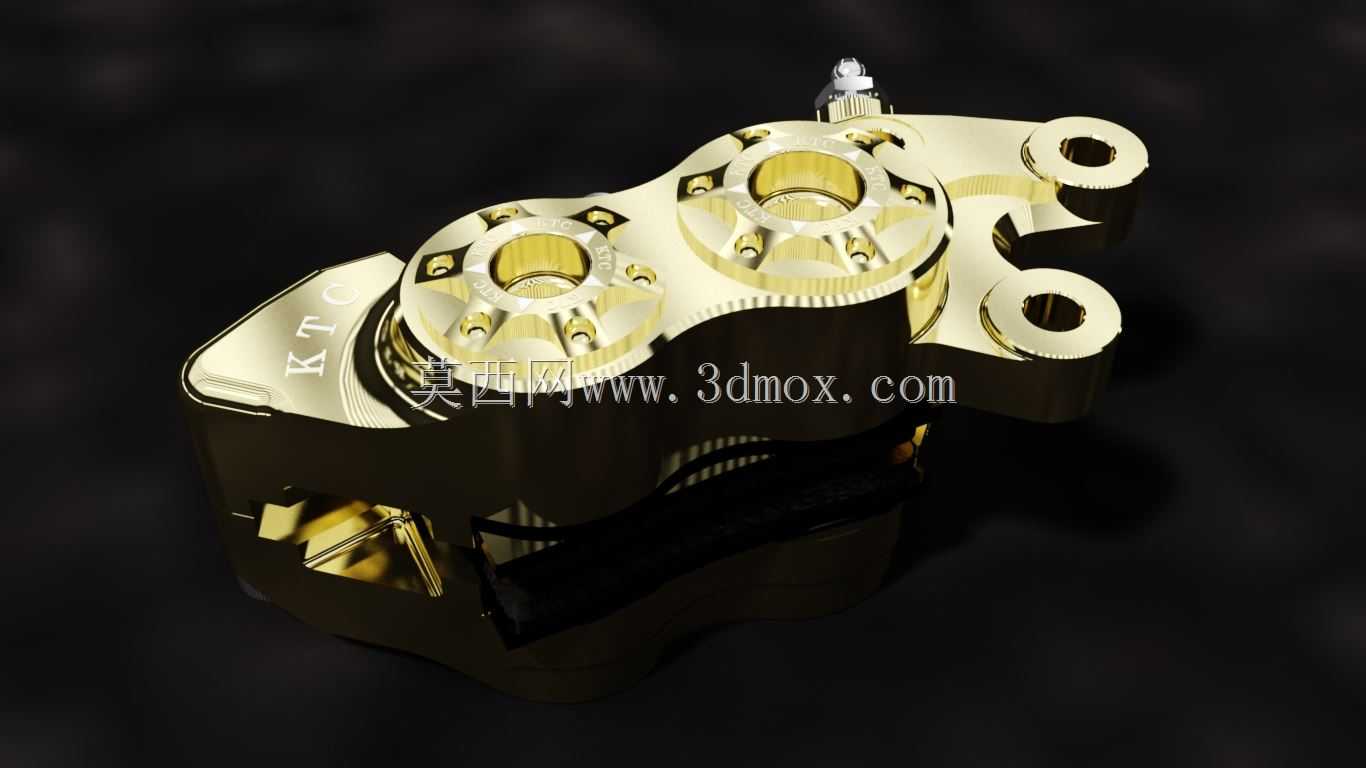

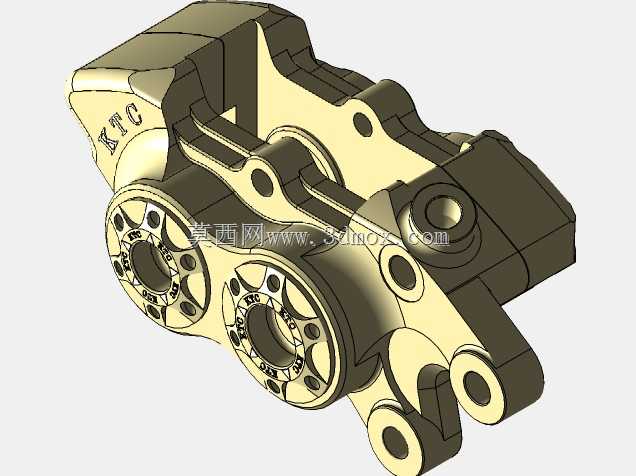

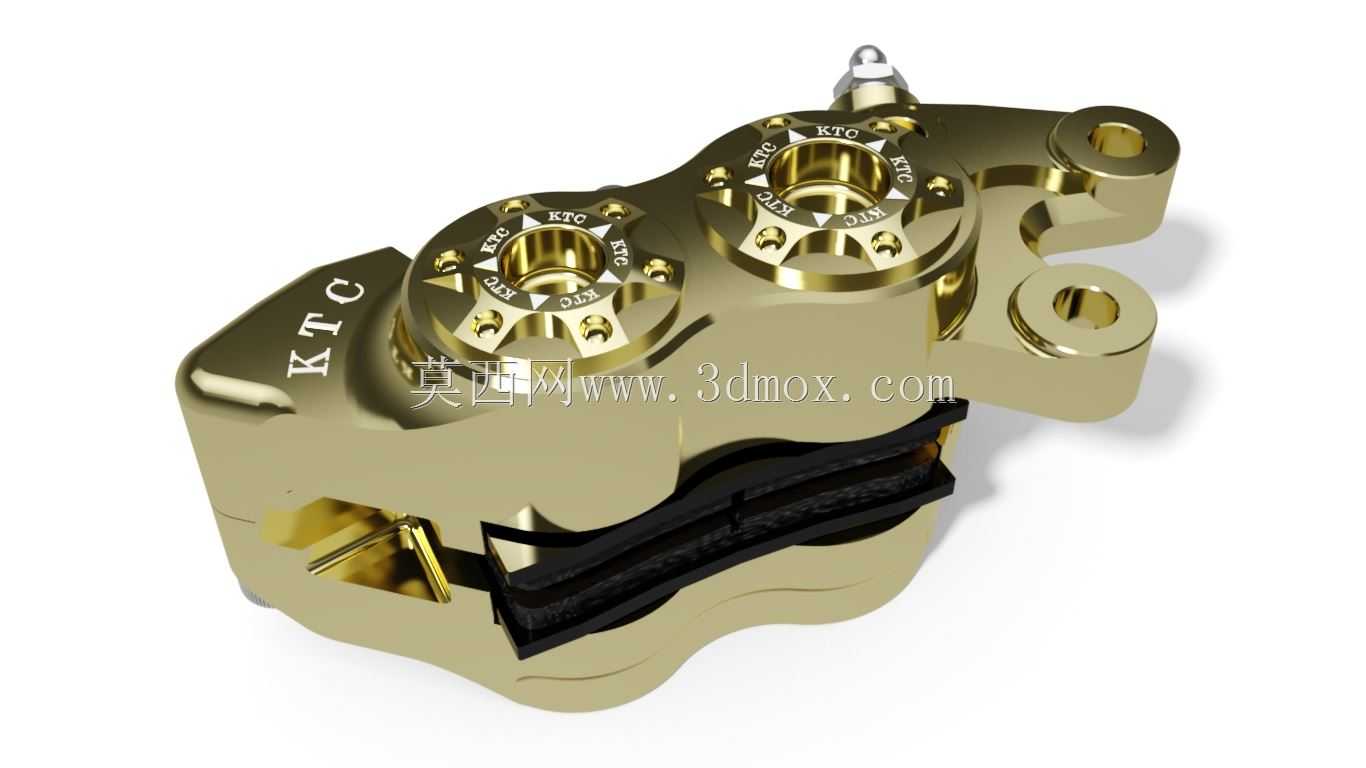

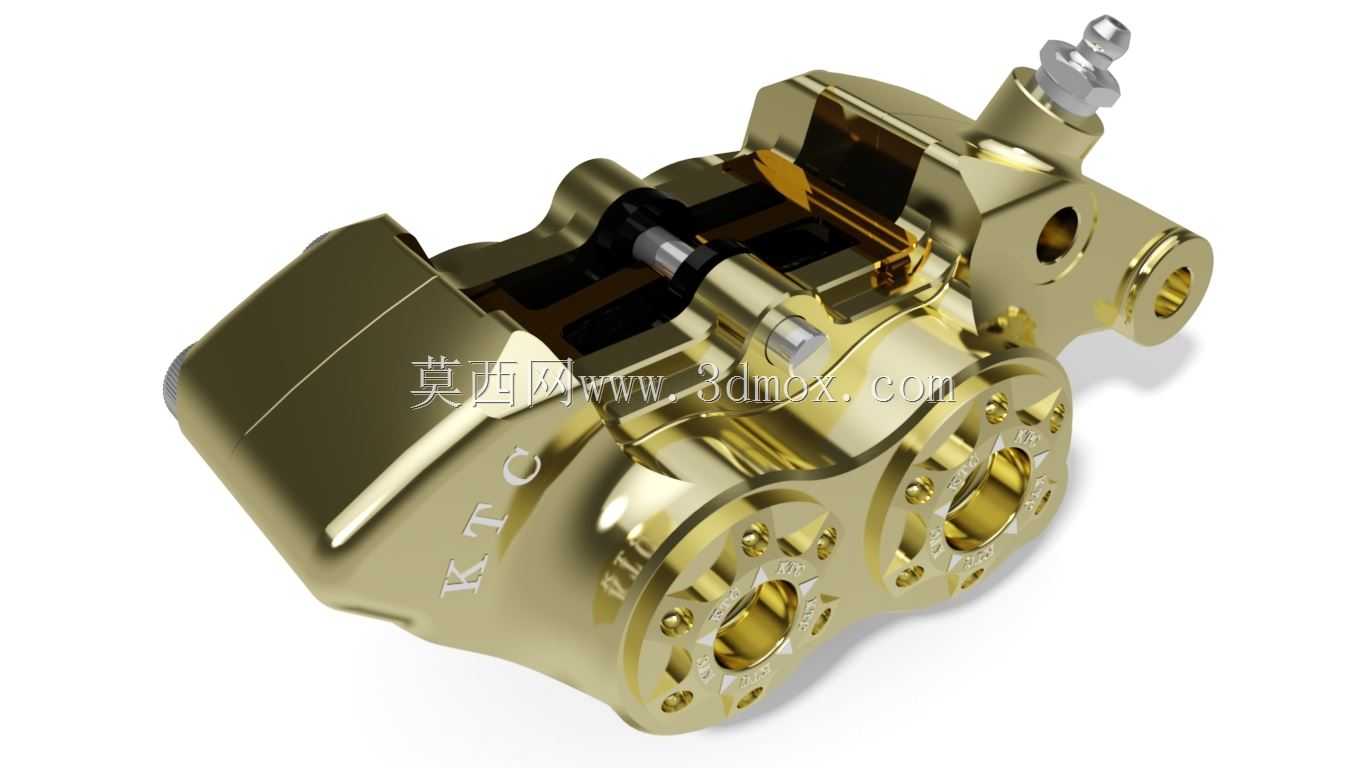

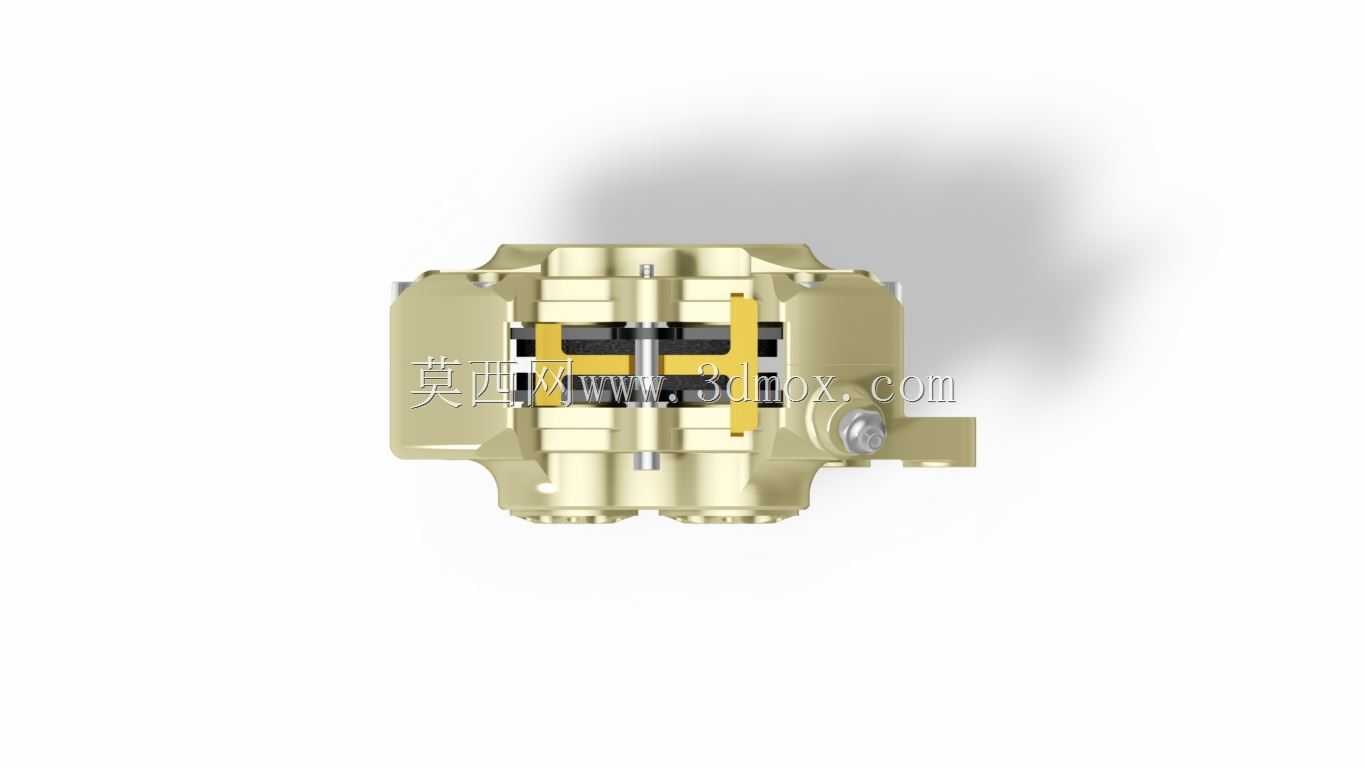

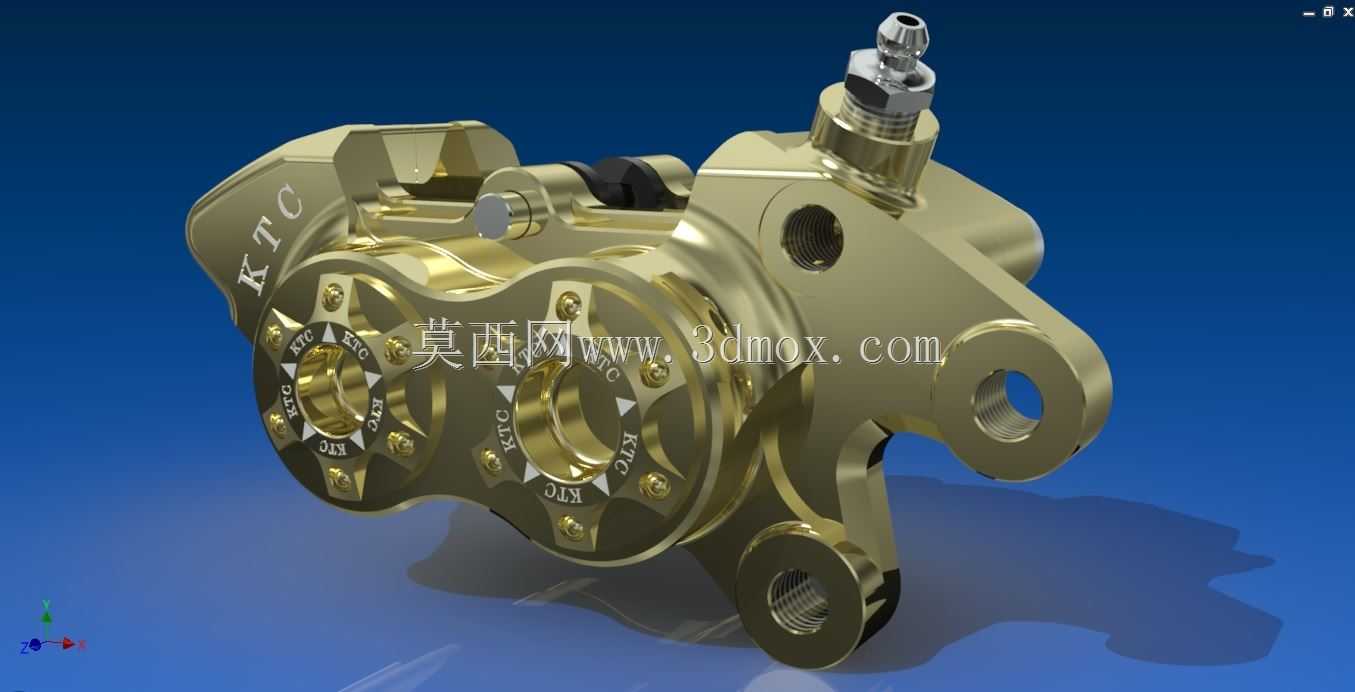

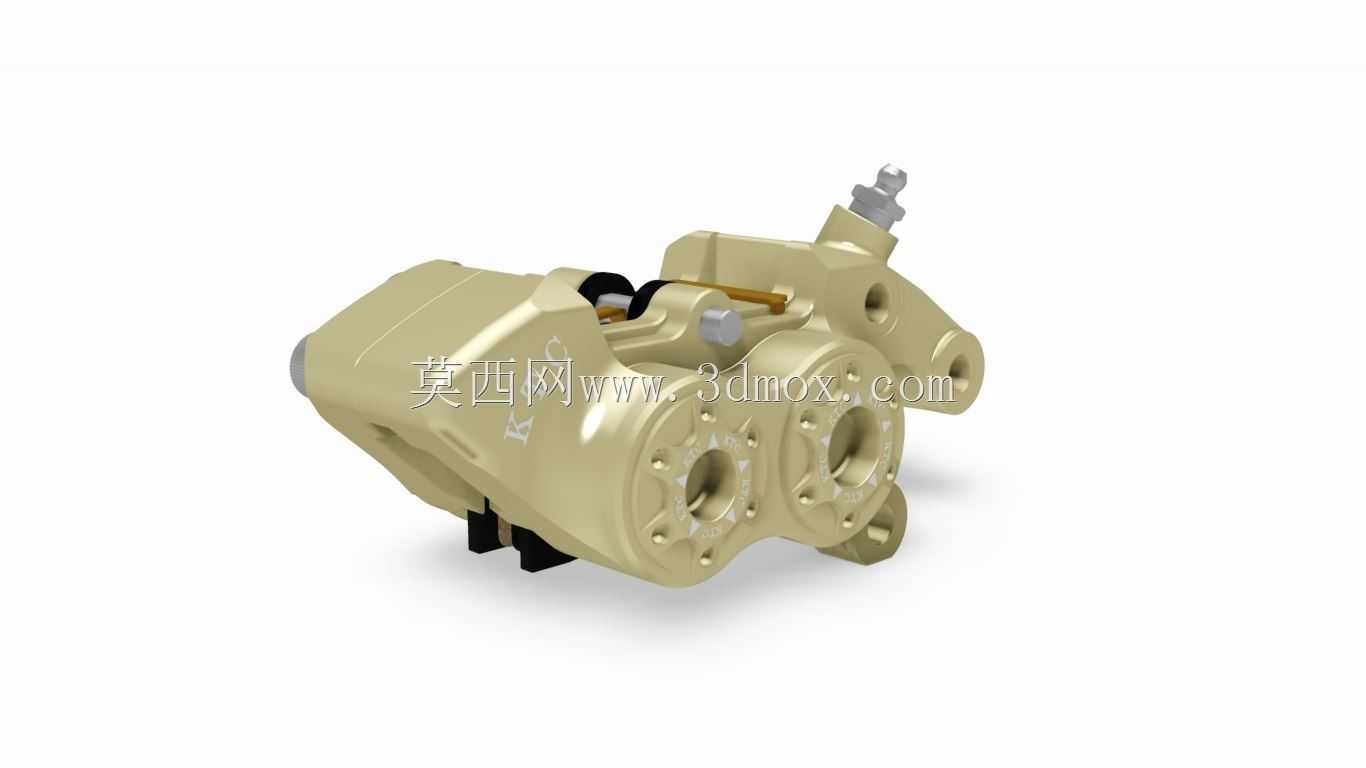

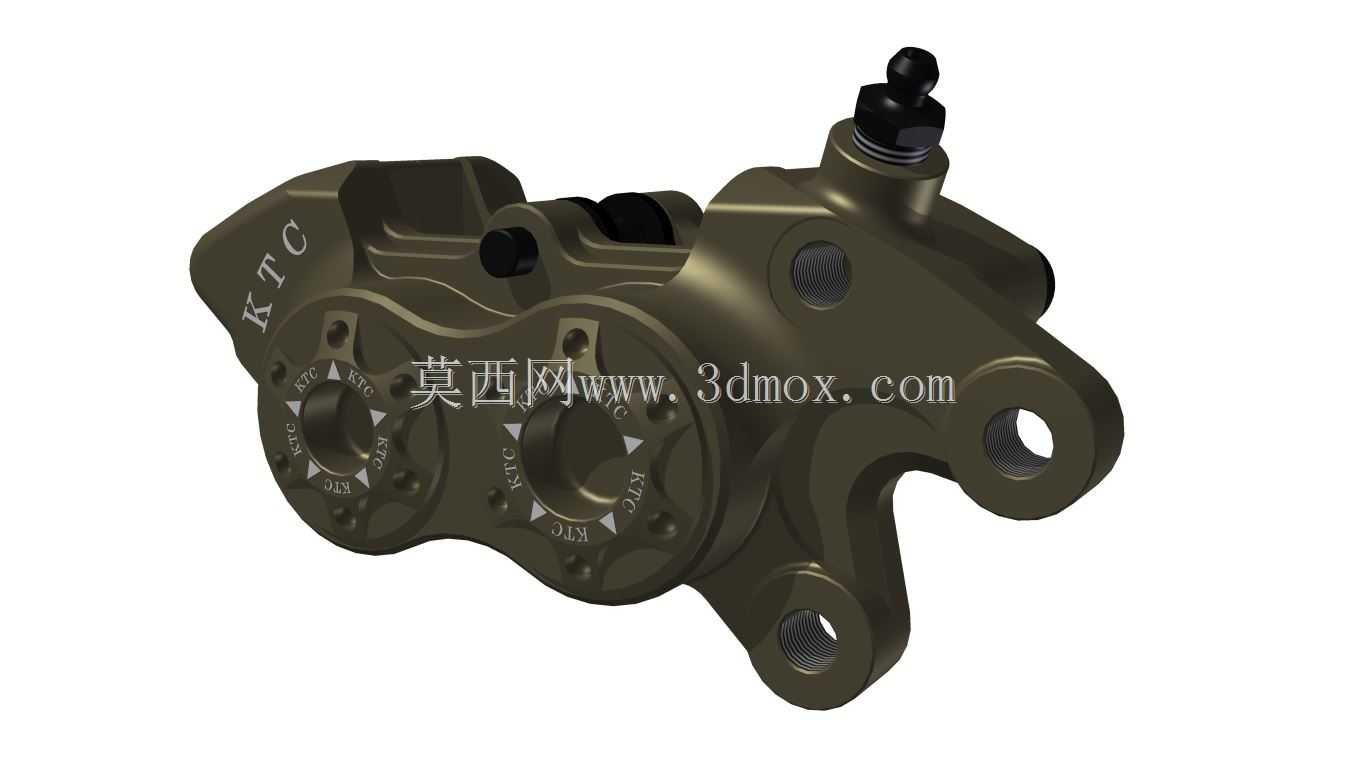

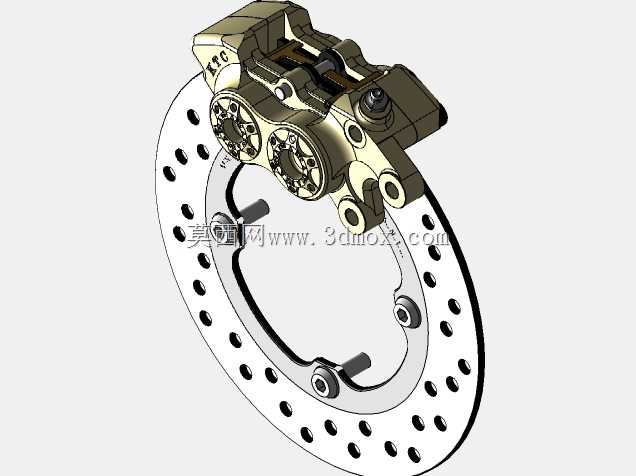

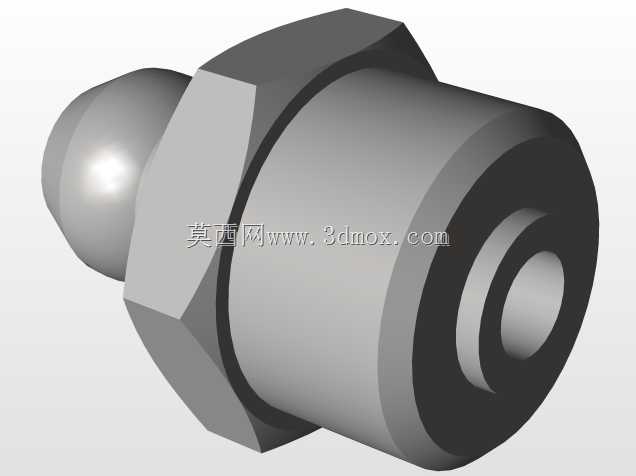

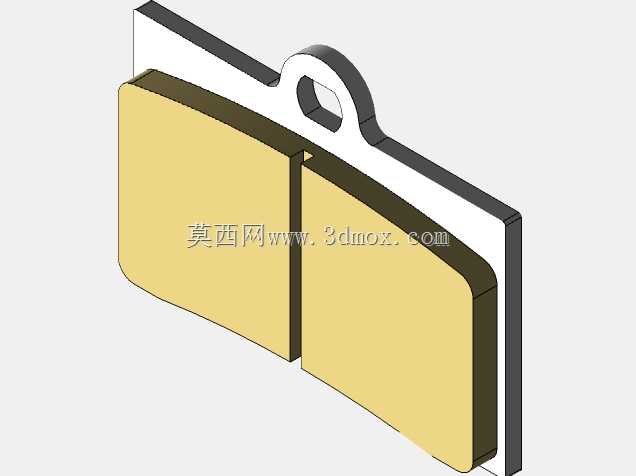

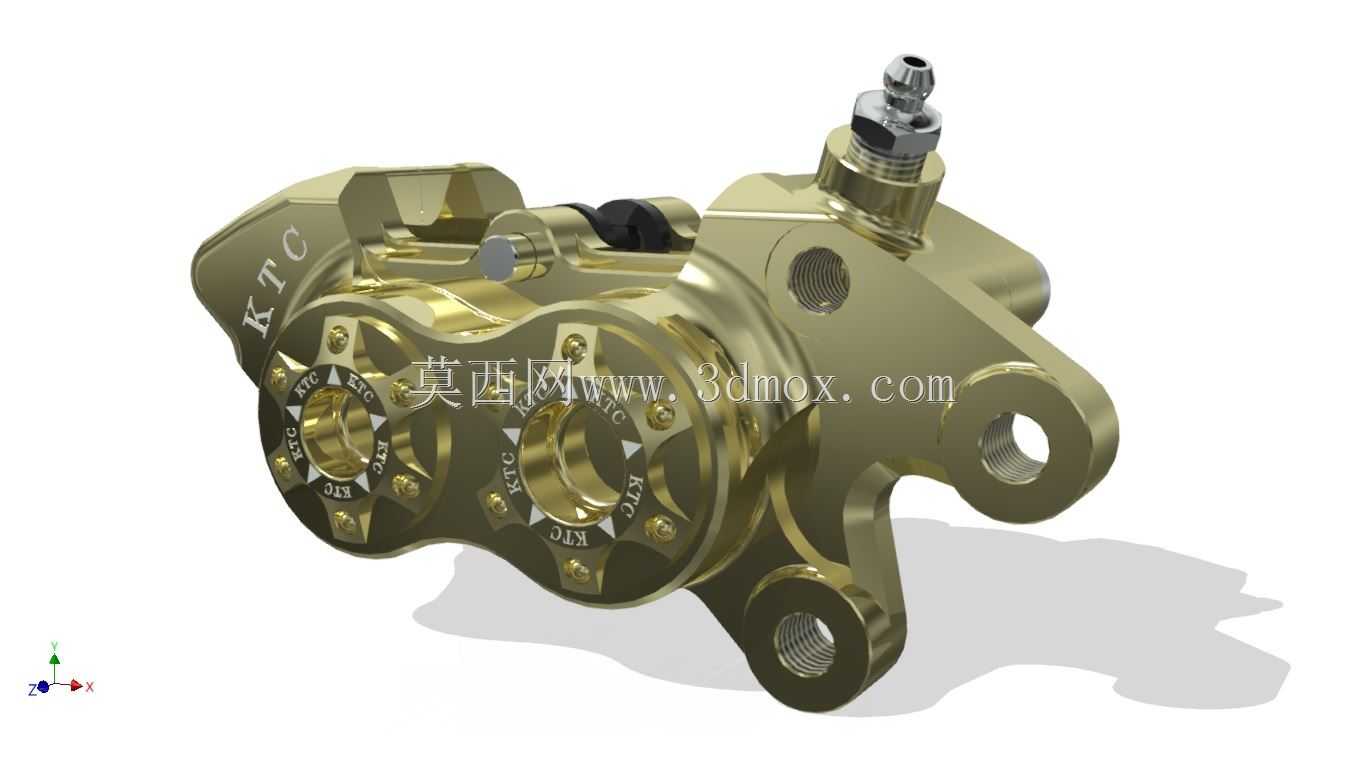

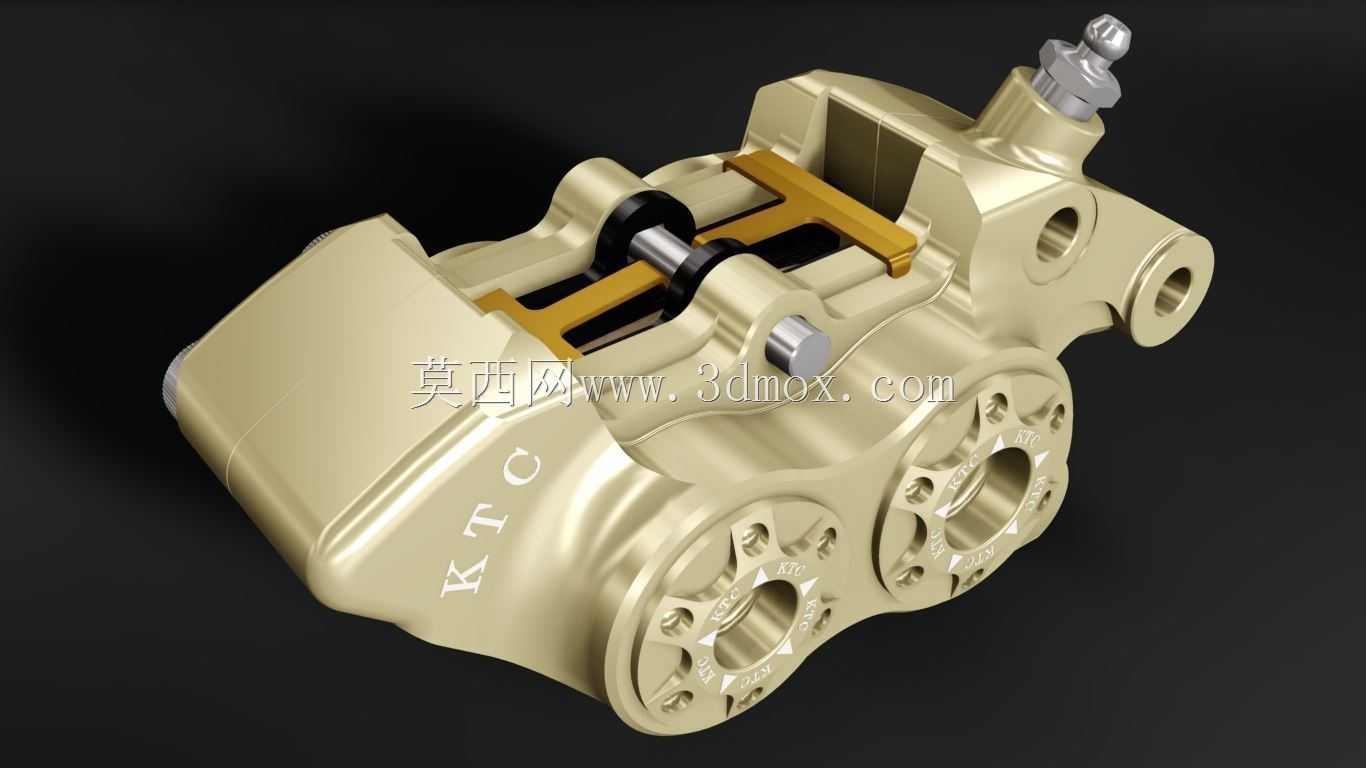

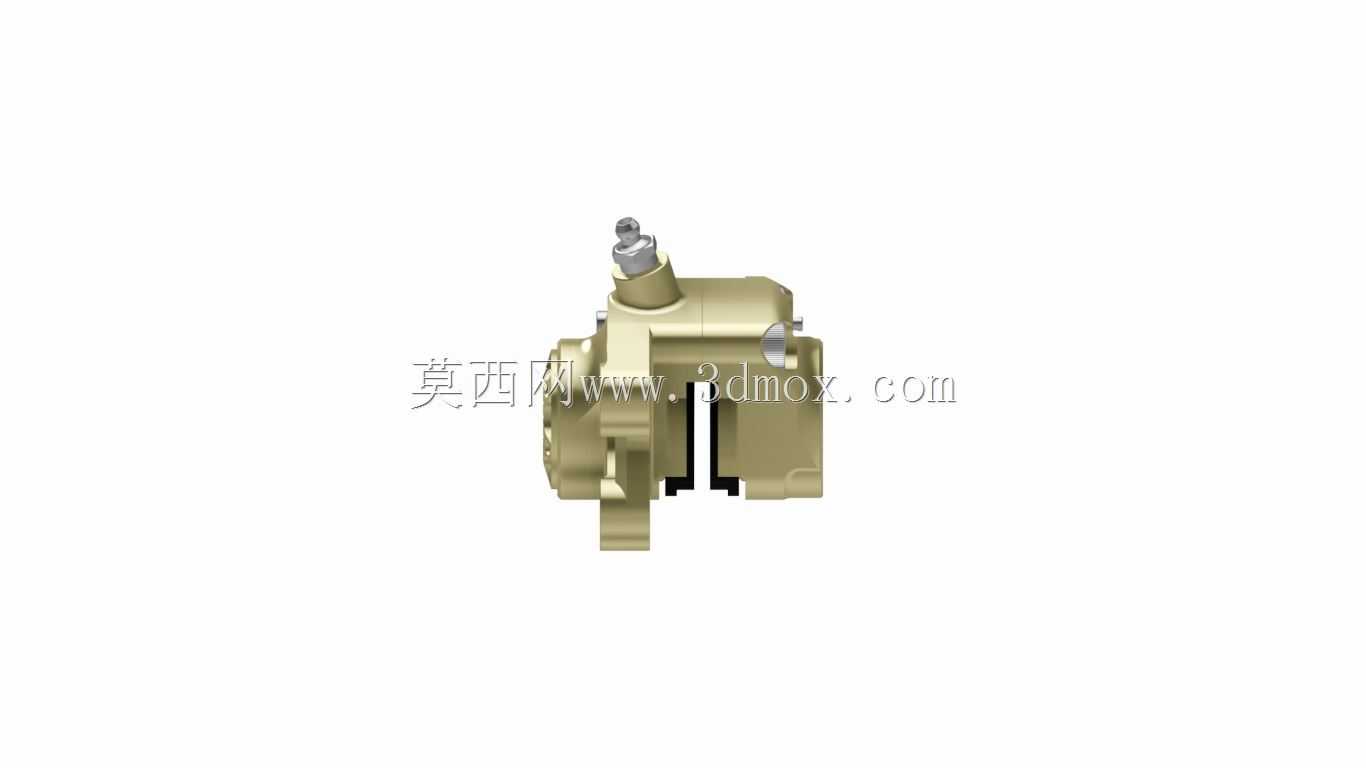

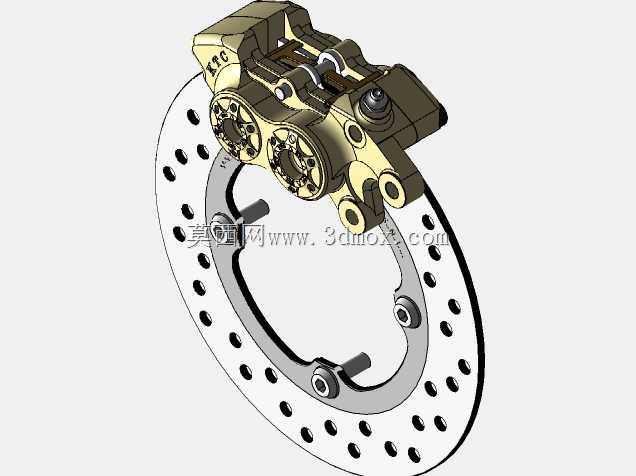

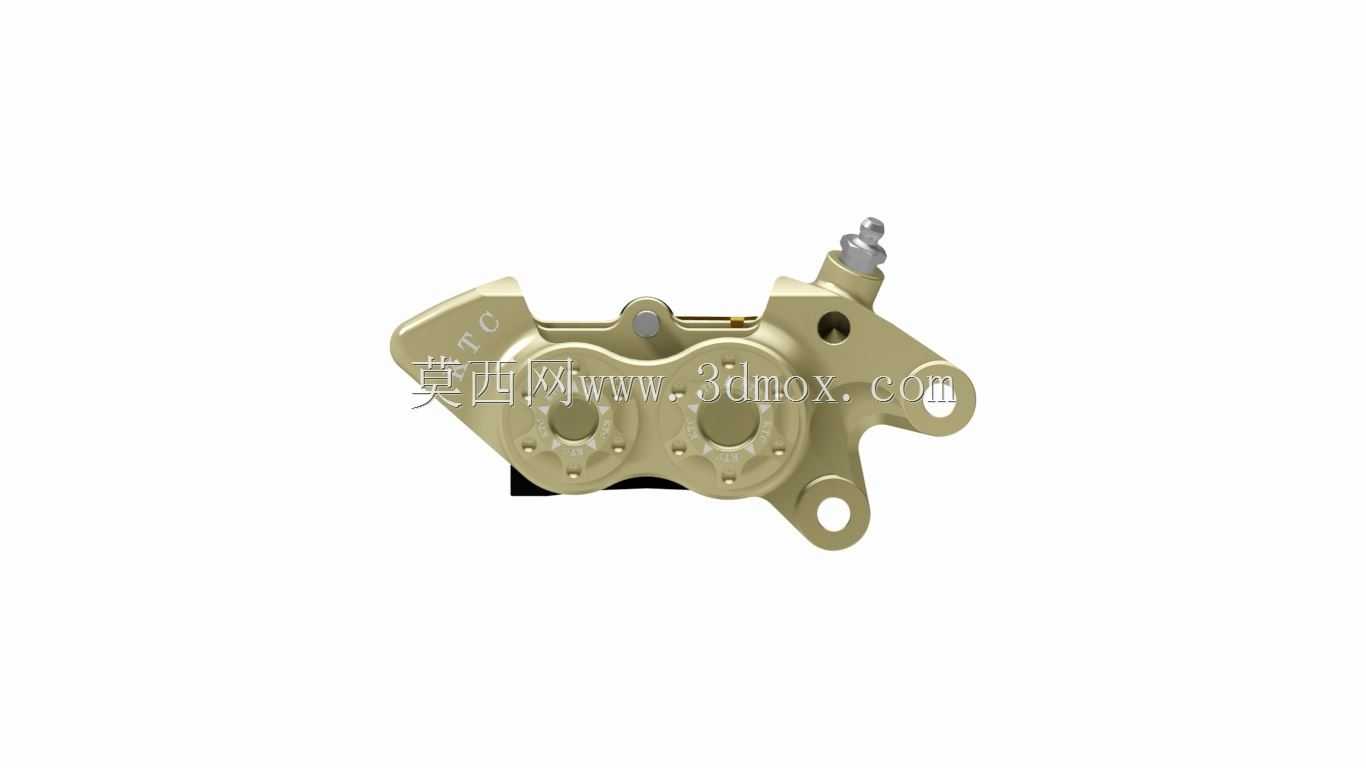

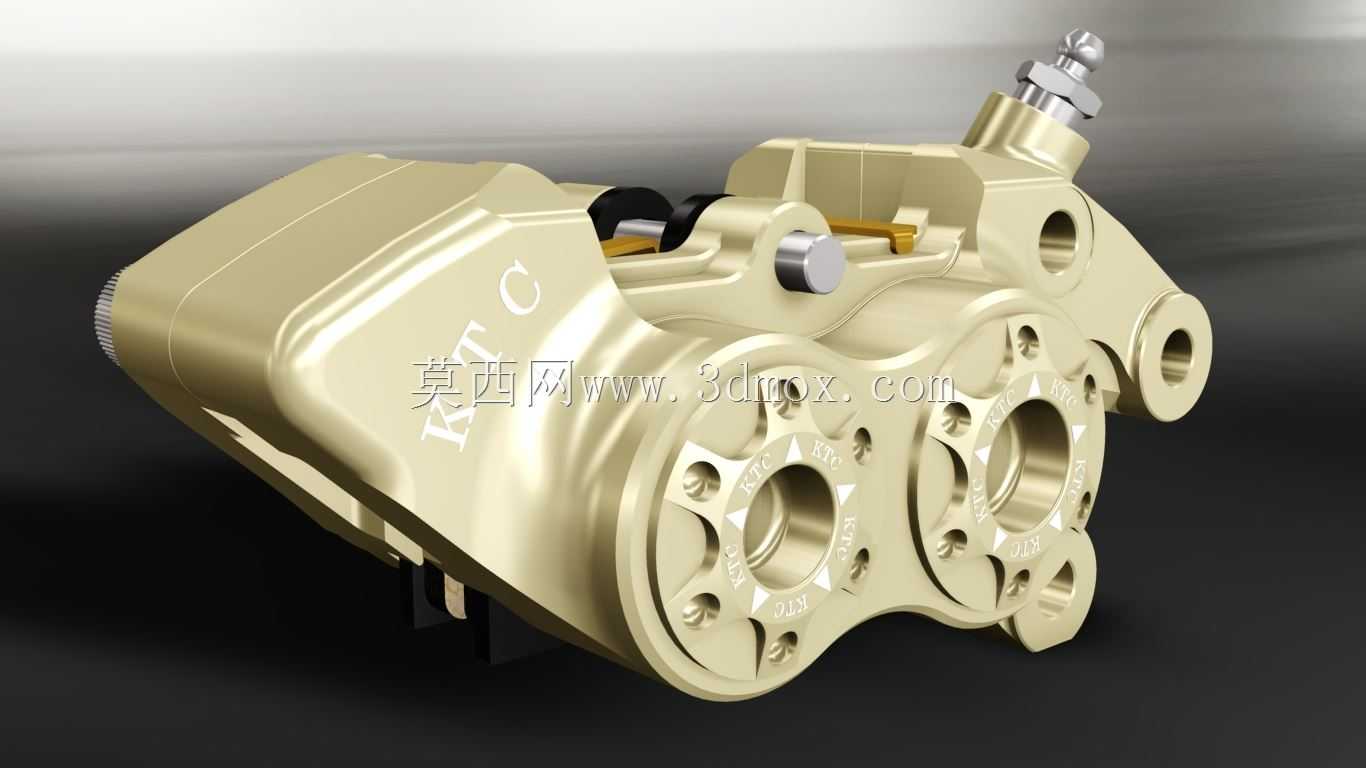

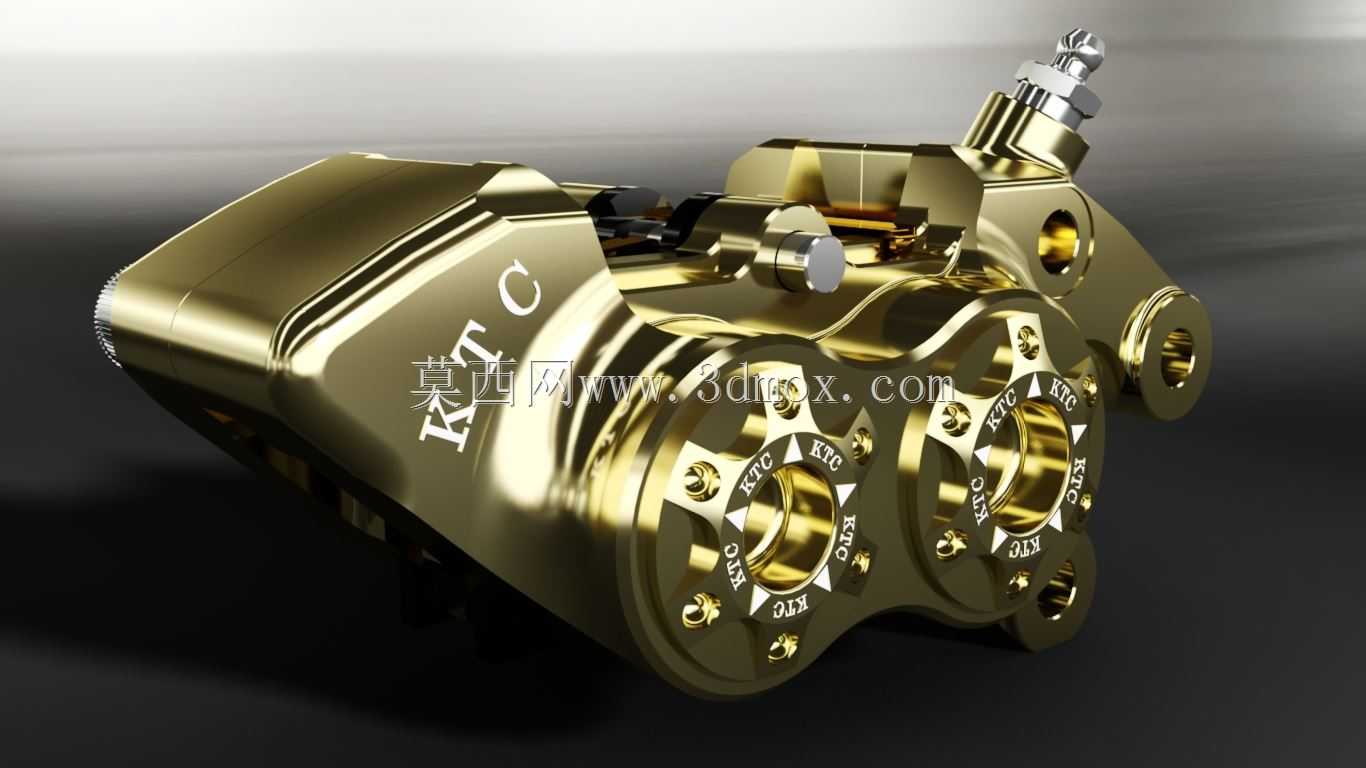

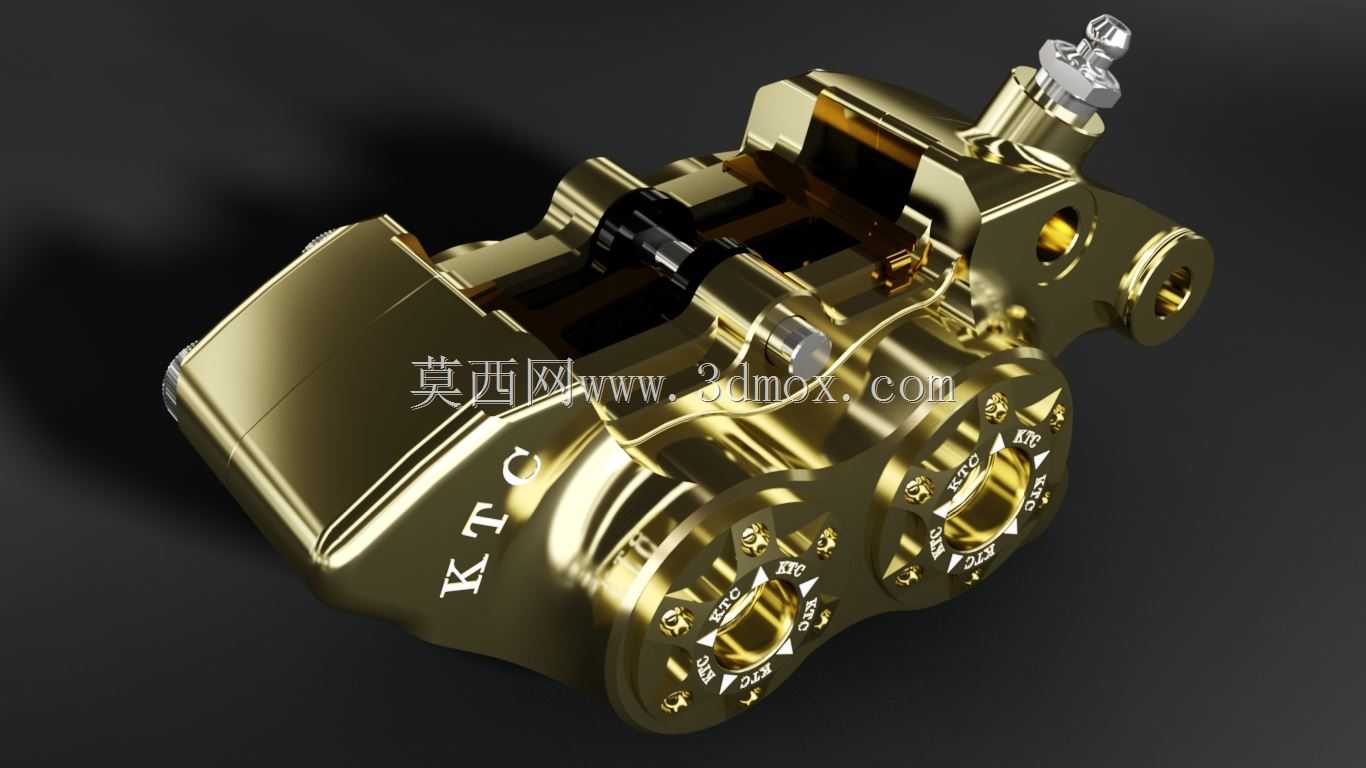

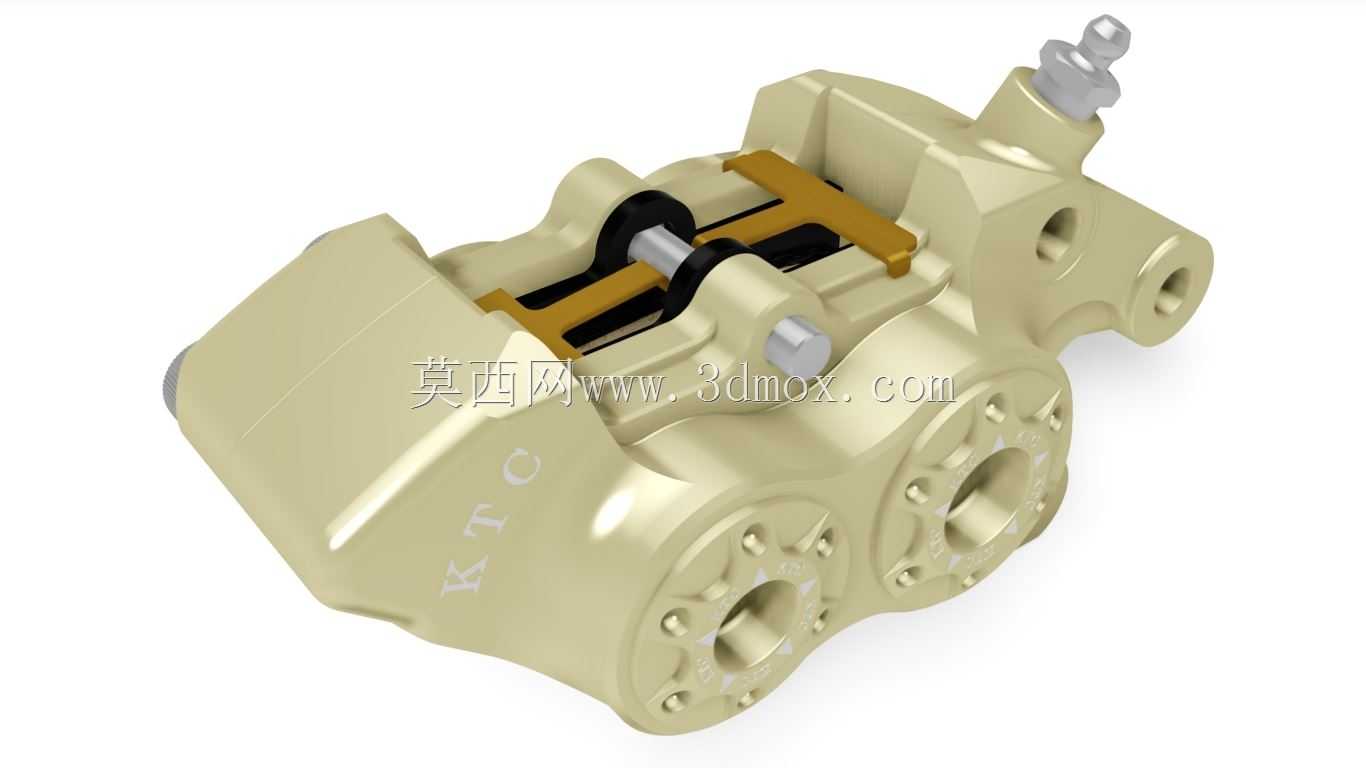

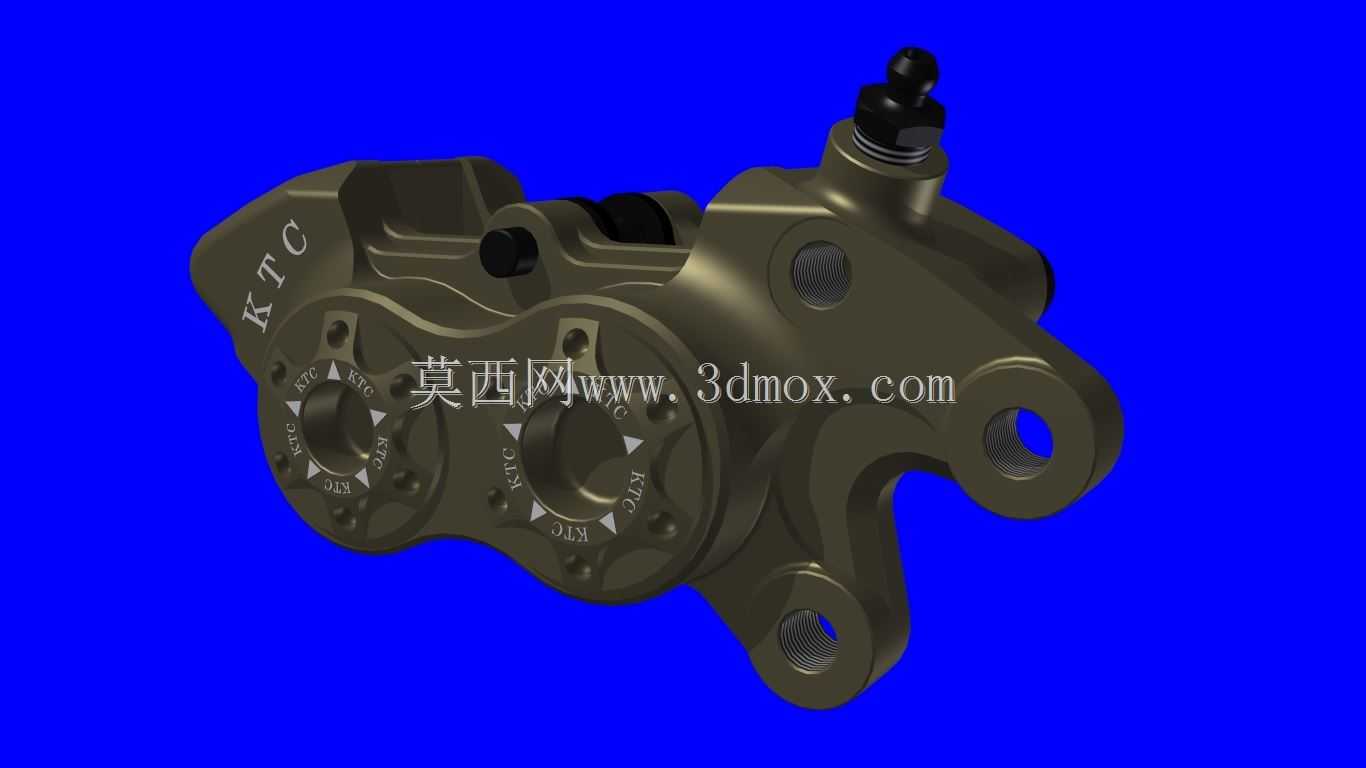

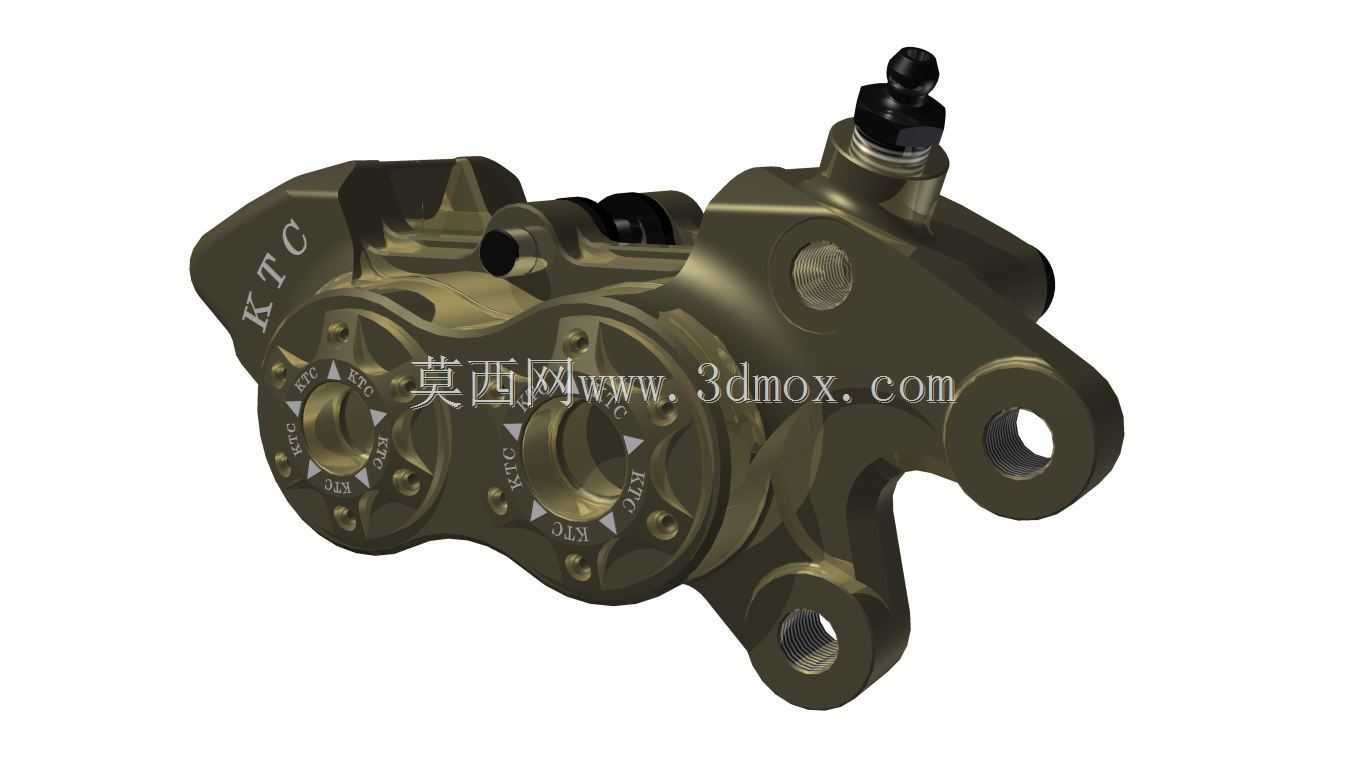

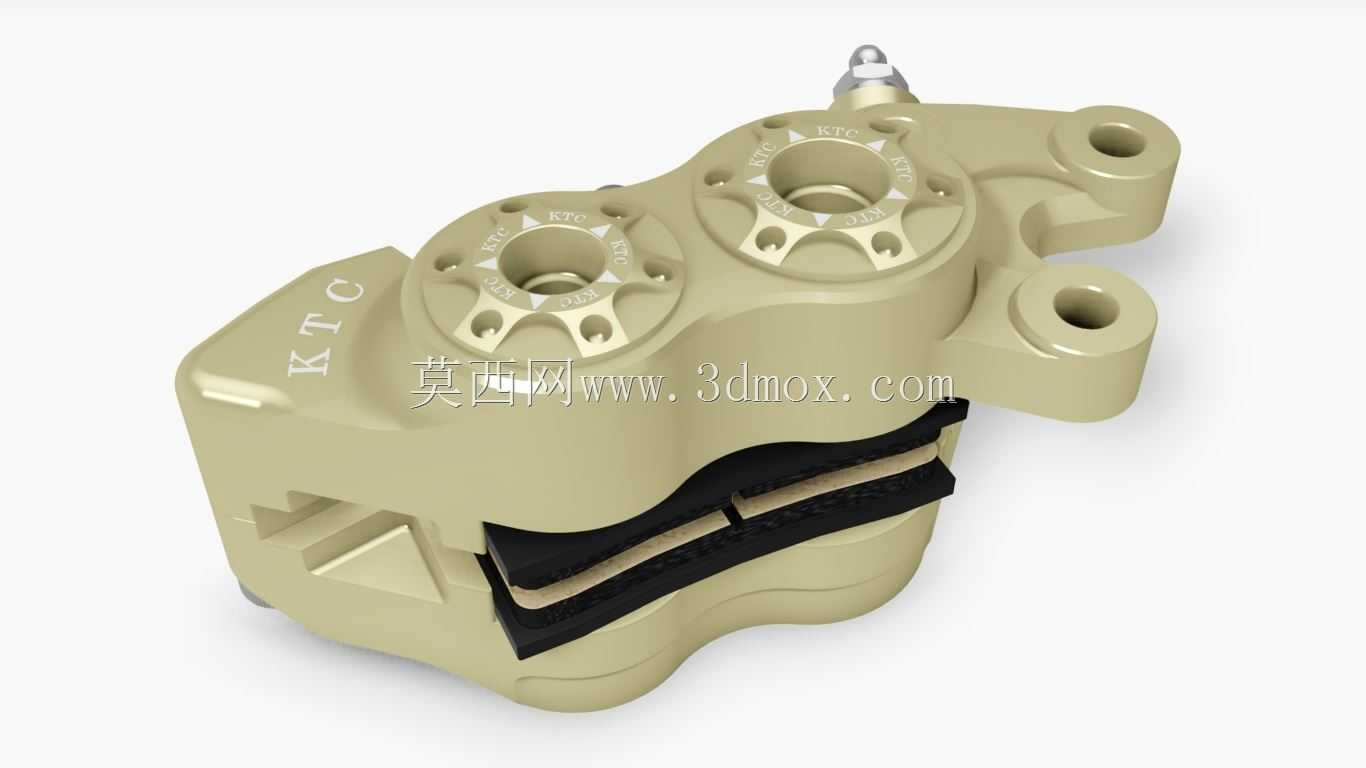

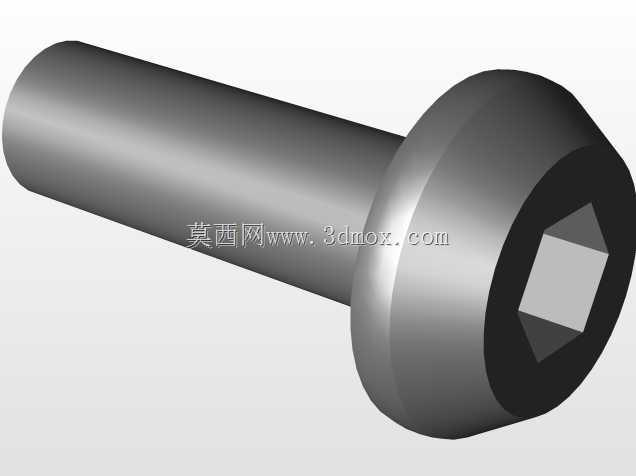

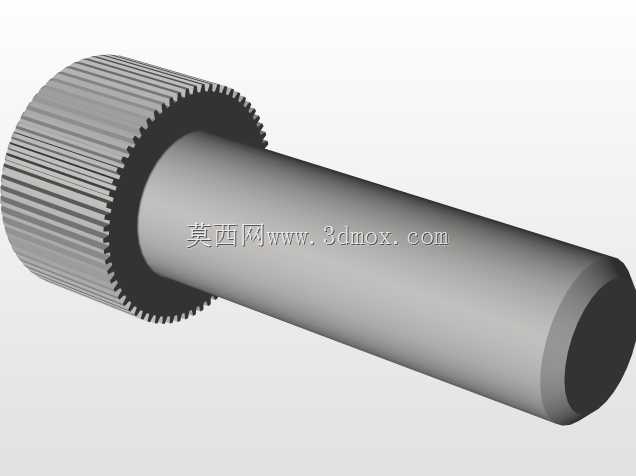

这套制动组件主要适配中大排量运动型摩托车的后轮制动系统，也可经过适配调整用于定制改装卡丁车、轻型电动性能车的轮边制动场景，是车辆行驶安全系统里的核心执行部件，承担着车辆减速、驻车锁止、紧急工况下制动力稳定输出的关键作用，直接决定车辆的制动距离、制动脚感反馈与高速行驶的安全冗余。整套组件包含对置四活塞制动卡钳本体、通风钻孔制动盘、安装连接桥码三个核心部分，卡钳采用分体式锻造结构设计，内部设置四个对称布置的活塞，相比传统单活塞、双活塞浮动卡钳，四活塞布局可以让刹车片两侧受力更加均匀，制动时刹车片能够完全平行贴合刹车盘工作面，避免偏磨、制动抖动的问题，同时更大的活塞总面积可以在相同制动油压下提供更强的制动力矩，满足大马力车辆的制动需求。制动盘采用环形钻孔通风结构，盘面均匀排布的圆形通孔一方面可以快速排出制动过程中摩擦产生的粉尘，避免粉尘在刹车片与盘面之间堆积造成制动打滑，另一方面可以在连续制动时引导气流穿过盘面，快速带走摩擦产生的热量，降低制动热衰减的风险，同时钻孔结构也能快速刮除刹车片表面的水膜，提升雨天行驶时的制动可靠性。设计过程中首先确定了卡钳的安装孔位间距与制动盘的中心定位尺寸，严格匹配对应车型的后摇臂安装边界，卡钳本体的外形做了轻量化的切削造型，在保证结构强度的前提下尽可能降低簧下质量，提升车轮的动态响应性能；活塞采用不等径配对设计，进油侧活塞直径略大于出油侧，让刹车片在制动时的磨损更加均匀，延长刹车片的使用寿命。安装边界上，制动盘的中心定位孔与轮毂安装法兰完全匹配，卡钳通过桥码固定在后摇臂的预设安装位上，装配后卡钳与制动盘的同轴度公差控制在0.02mm以内，刹车片与盘面的单侧间隙保持在0.1mm到0.15mm之间，既可以避免制动拖滞造成的动力损耗，也能保证制动响应的灵敏度，整套组件的油路接口采用标准规格的制动油管接头，可以直接适配通用型的摩托车制动上泵与油管，不需要额外改装就能完成装配替换。
