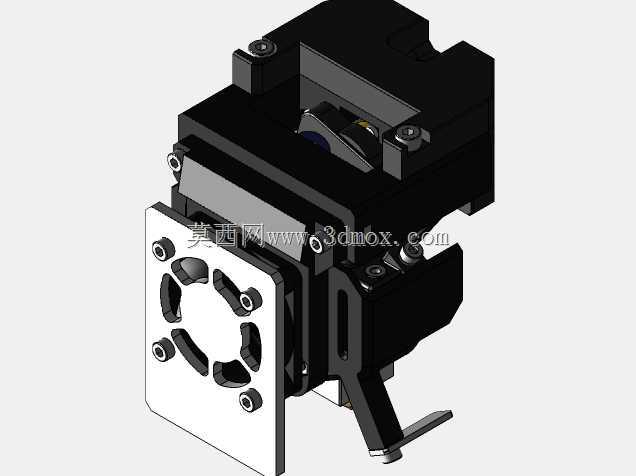

3D打印设备双热端伺服挤出结构

该结构为桌面级FDM熔融沉积成型3D打印设备的核心功能部件，主要应用于多耗材、多色彩打印的作业场景，可实现两种不同打印耗材的快速切换输出，解决传统单热端打印换料流程繁琐、耗材残留混色的痛点，适配小批量定制模型打样、教育科研创意制作、个性化文创产品生产等多种3D打印应用场景，能够有效提升多色打印作业的成型效率与成品表面质量。

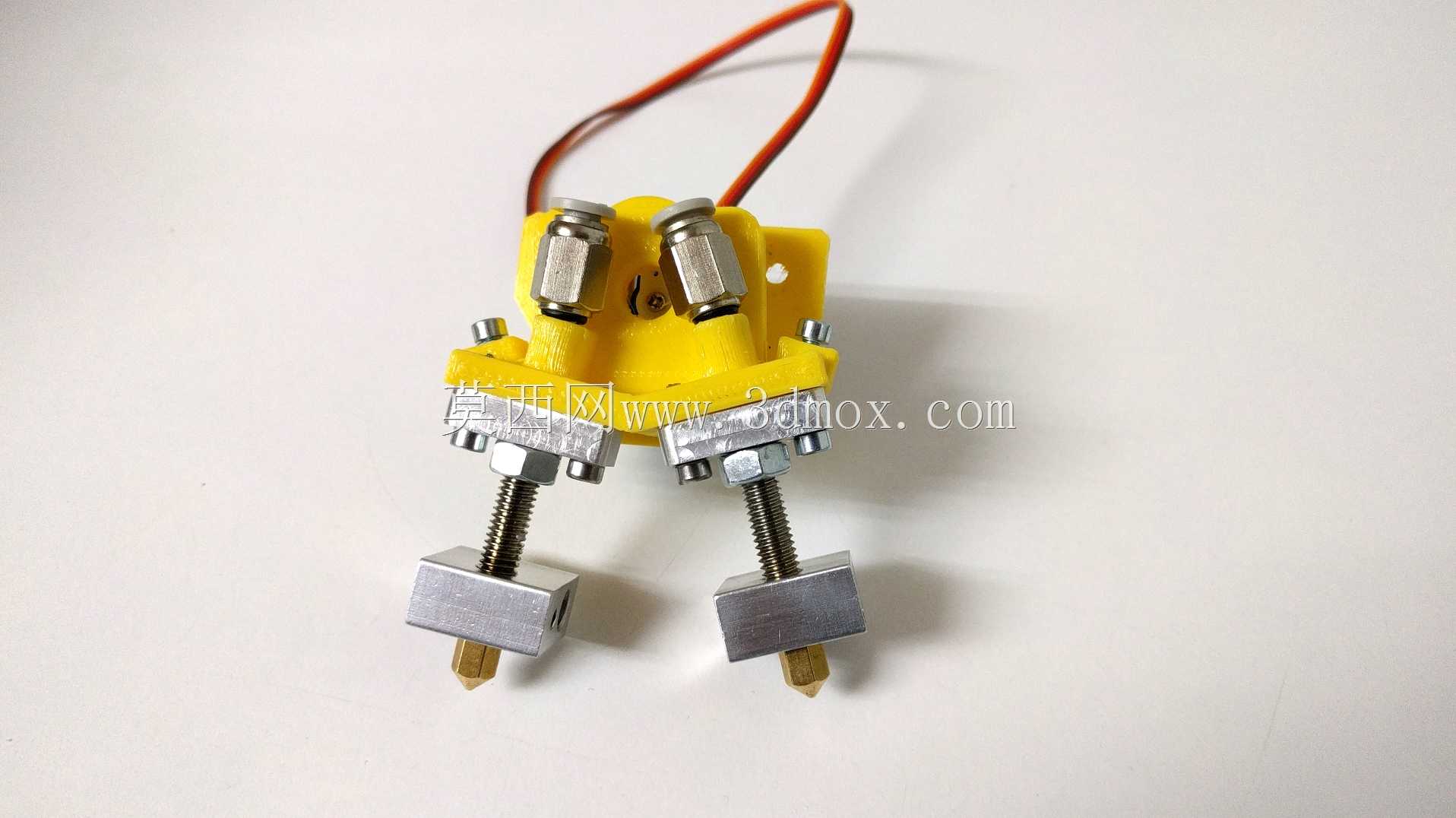

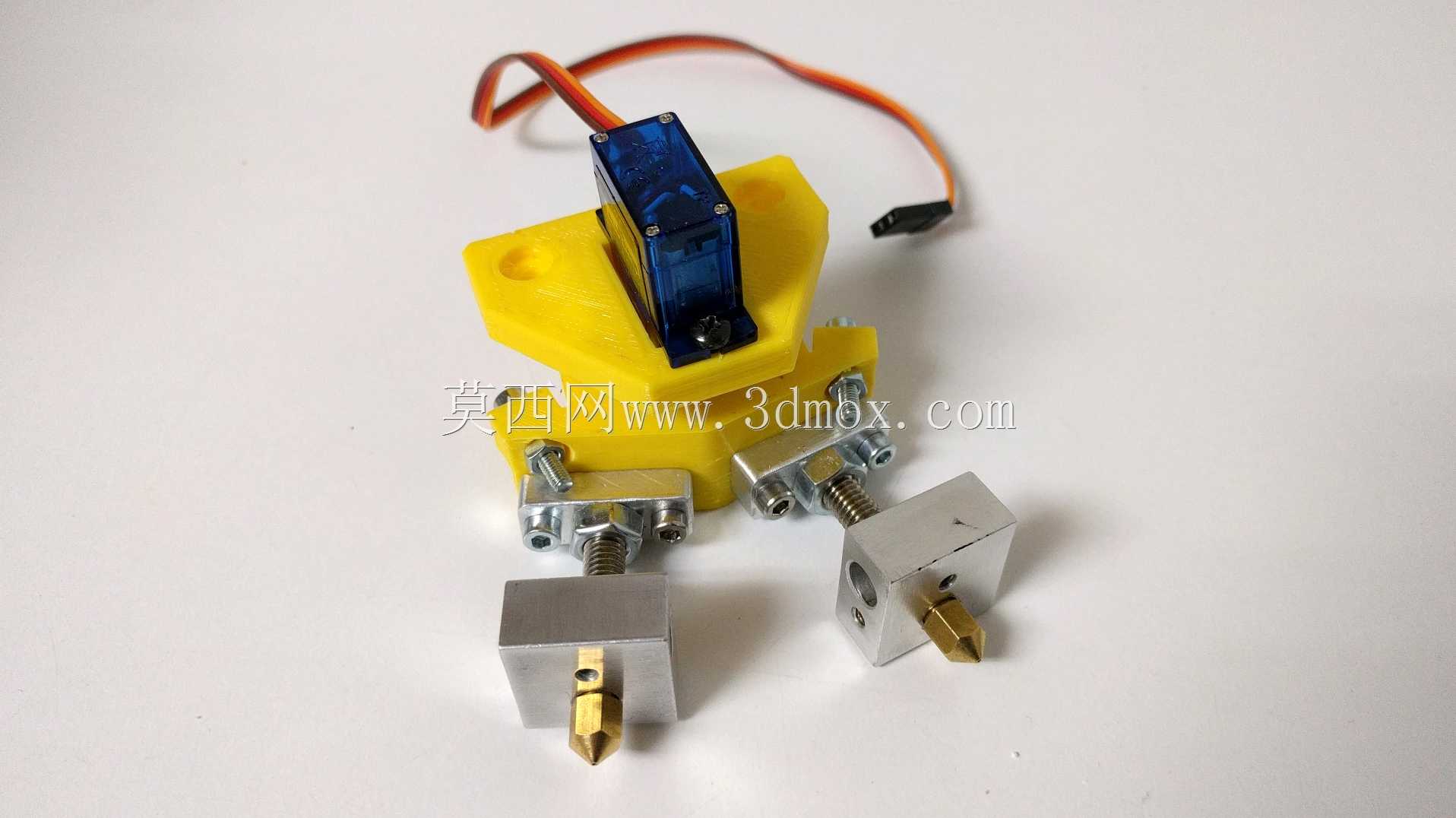

该部件核心功能是完成打印耗材的精准送进、熔融挤出与热端切换动作，集成伺服驱动单元与双热端挤出模组，通过伺服机构的高精度位置控制，可在毫秒级完成两个热端的工位切换，切换过程定位误差控制在极小范围内，避免换料过程中出现的喷头错位、耗材滴漏污染成型面的问题。双热端采用独立温控设计，可分别适配PLA、ABS、TPU等不同熔融温度的打印耗材，满足不同材料特性的打印需求，同时配套的挤出轮组采用防滑齿形设计，送料推力充足，可稳定输送柔性耗材与硬质工程耗材，减少送料打滑、堵头的故障概率。

设计过程中优先考虑了安装兼容性与维护便捷性，前端安装法兰采用标准化孔位布局，可适配多数主流桌面级3D打印机的X轴滑台安装接口，无需对原有设备结构做大规模改造即可完成升级替换。整体结构采用模块化分层设计，驱动单元、挤出单元、热端单元均可独立拆卸，日常维护更换易损件时无需拆解整个总成，大幅降低后期运维成本。结构外形做了紧凑化优化，横向与纵向安装边界控制在合理范围内，不会过多占用打印成型仓的有效作业空间，同时运动部件做了轻量化处理，可降低X轴运动负载，提升打印过程中的运动响应速度与定位精度。

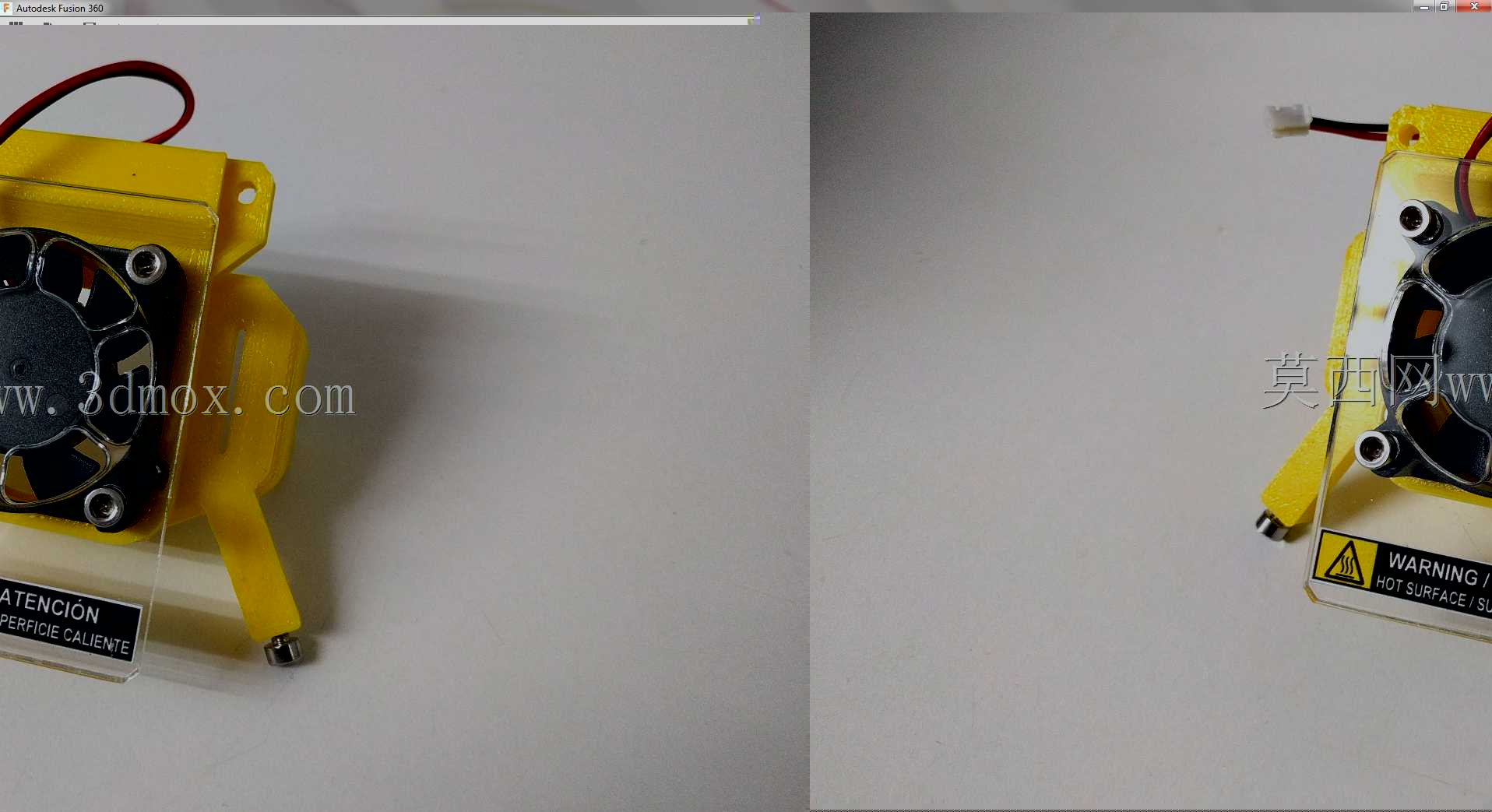

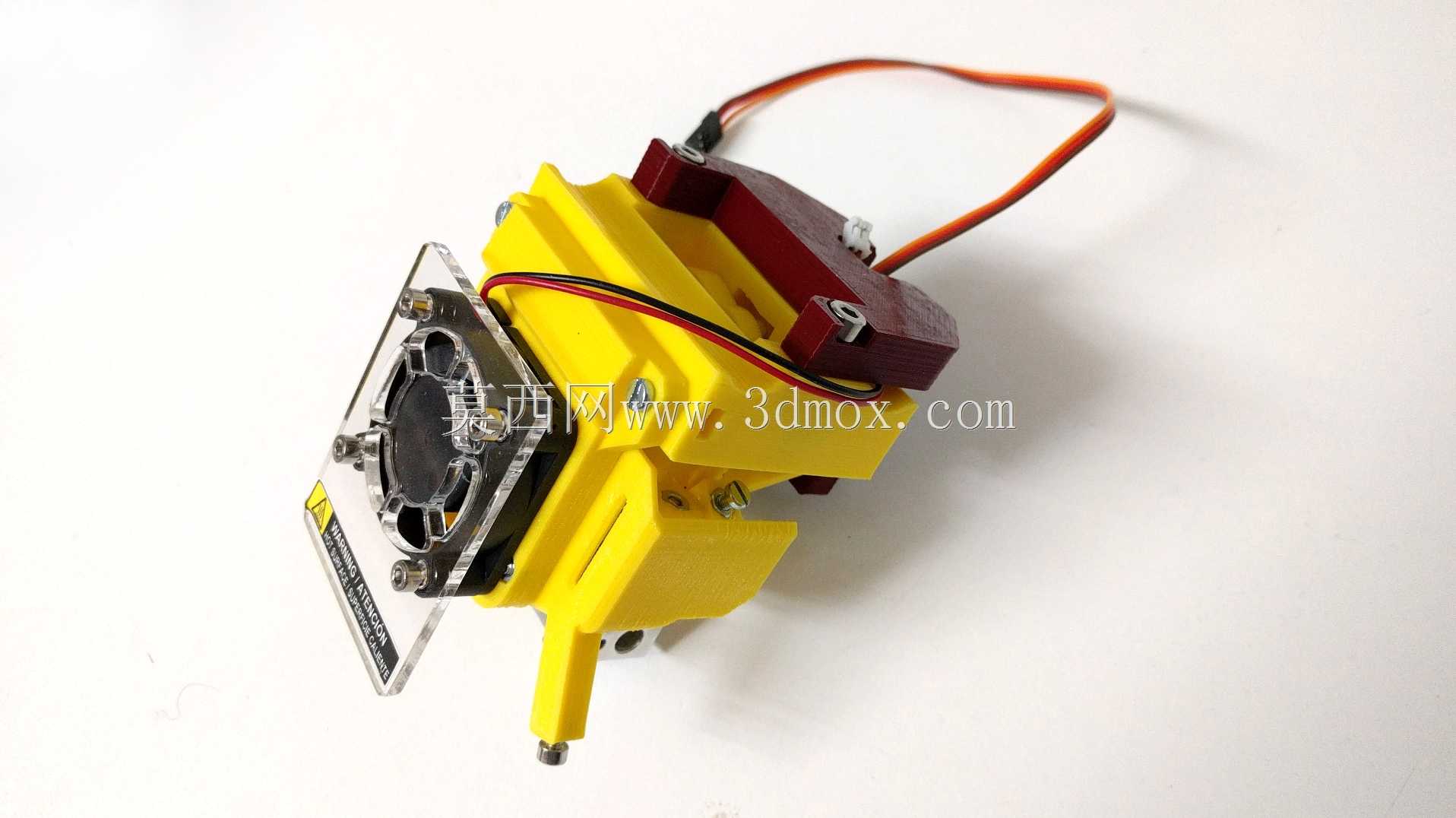

结构细节上，热端固定位采用隔热垫片隔离热源与主体安装座，避免高温传导至伺服驱动单元与送料机构，保障驱动元件长期工作的稳定性；前端预留的散热风道安装位可适配常规轴流风扇，对热端冷端段进行持续散热，防止耗材提前熔融造成堵料；走线槽采用内嵌式设计，可将加热线、温控线、伺服控制线规整收纳，避免打印过程中线路与其他运动部件发生干涉。
