红板五路光限位检测感应装置

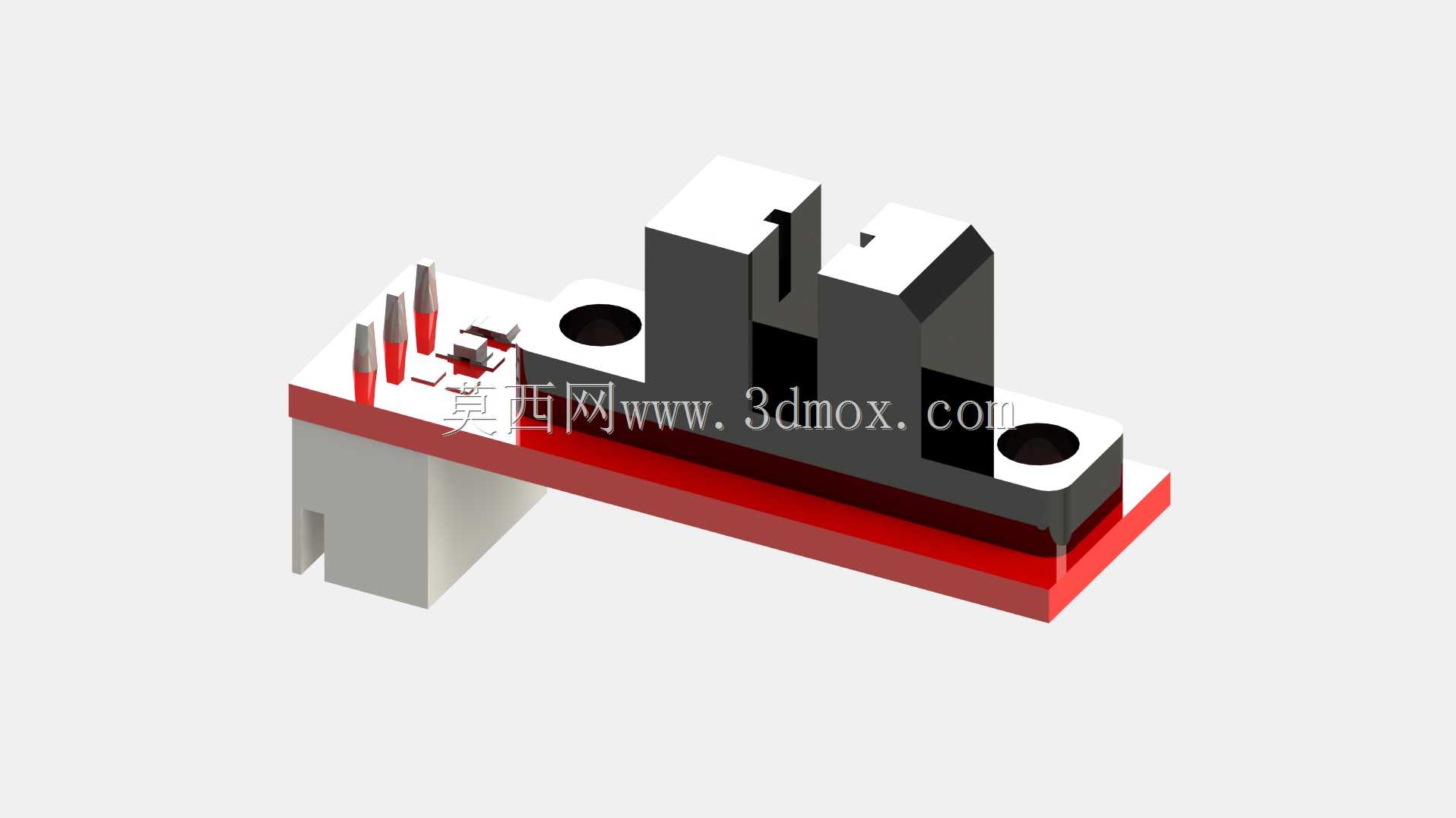

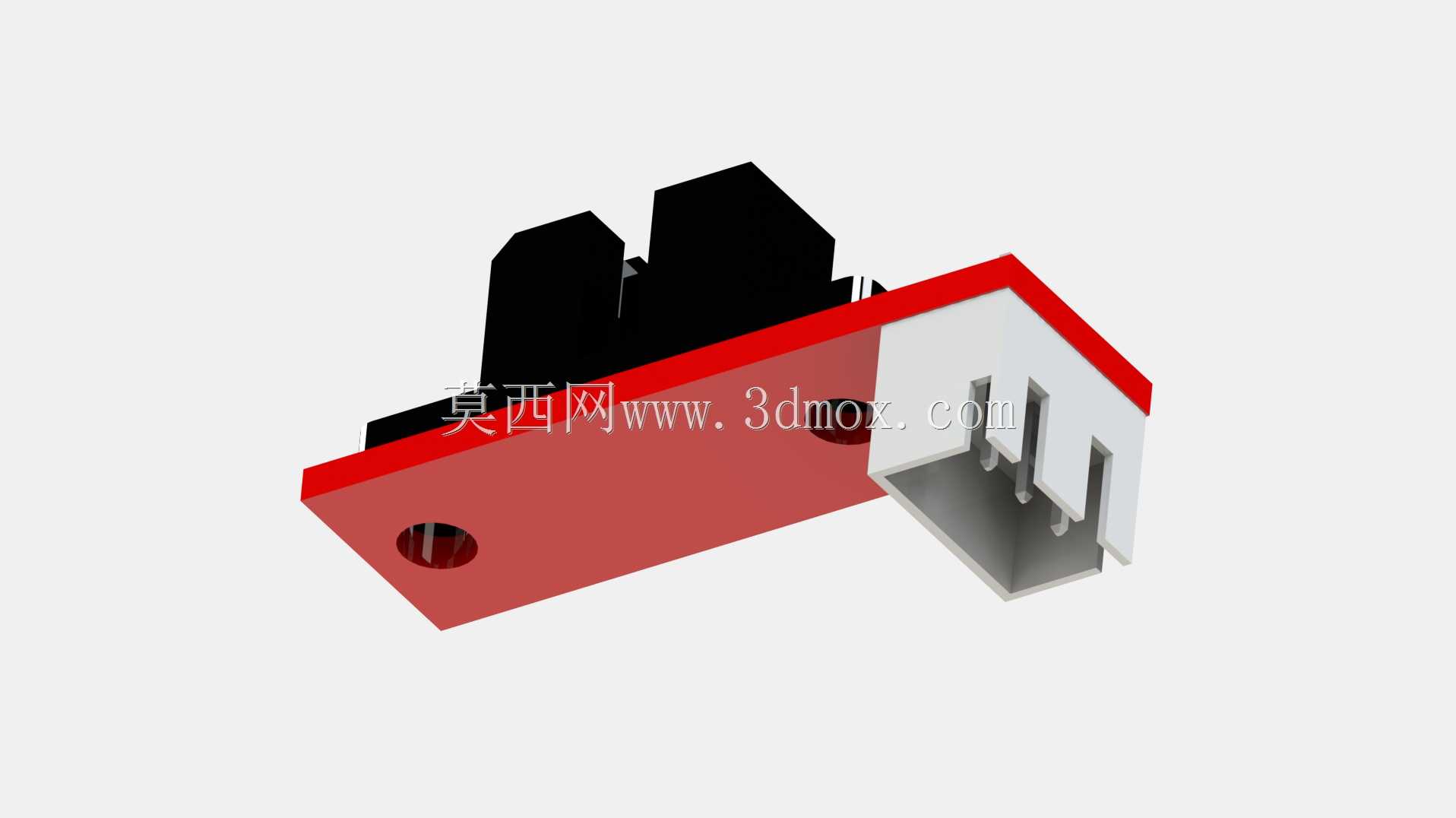

这款光限位感应装置是工业自动化产线、智能装备中常用的位置检测部件，主要应用在自动化输送线工位定位、小型机械手行程限位、3C电子组装设备治具到位检测、包装机械物料位置校验等场景中，能够在设备运行过程中精准识别被测物体的位置状态，为设备控制系统提供可靠的触发信号，避免机构超程运行引发的碰撞故障，保障设备运行的稳定性与安全性。装置采用光学感应原理，相比传统机械接触式限位开关，具备无接触磨损、响应速度快、检测精度高、使用寿命长的优势，不会因为长期机械碰撞出现触点氧化、结构形变失效的问题，适合高频往复运动的设备工位使用。从结构设计来看，装置主体分为感应功能区与电路承载区两部分，红色PCB基板作为整个部件的安装承载基础，板载集成了光学发射接收元件、信号处理电路与接线引脚，三个立式金属接插件为信号输出与供电接口，能够直接对接设备的控制电路，无需额外转接模块。黑色遮光外壳覆盖在核心光学元件区域，能够有效阻隔环境杂光对感应精度的干扰，避免车间内的照明光线、设备反光引发的误触发问题，同时外壳也能对内部精密电路起到物理防护作用，阻挡生产环境中的粉尘、细小碎屑落到光学元件表面影响检测效果。安装边界方面，PCB基板预留了标准安装孔位，能够通过螺丝直接固定在设备的铝型材机架或者安装板上，整体厚度较薄，不会占用过多的设备内部安装空间，感应端的检测距离经过调校，能够适配常规工位的检测间隙需求，安装时只需要保证被测物体经过感应区域时能够有效遮挡光路即可，不需要复杂的对位调试。在设计思路上，这款装置充分考虑了工业现场的使用需求，将光学感应、信号处理、接口集成在同一基板上，简化了整体结构，降低了部件的整体体积，同时接插件的接口形式方便后期维护更换，出现故障时可以直接拔插替换，不需要重新接线调试，能够有效减少设备的停机维护时间。
