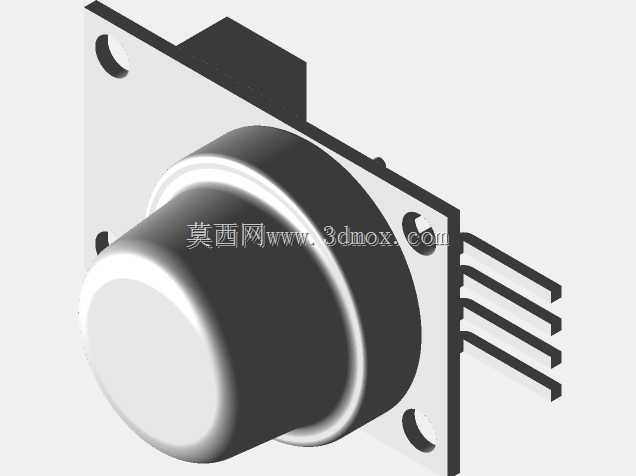

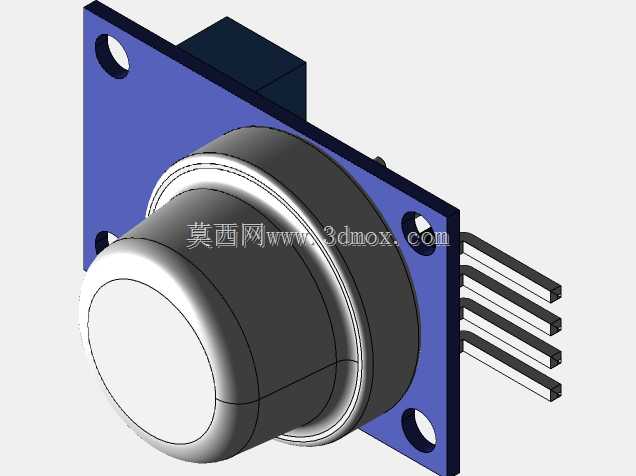

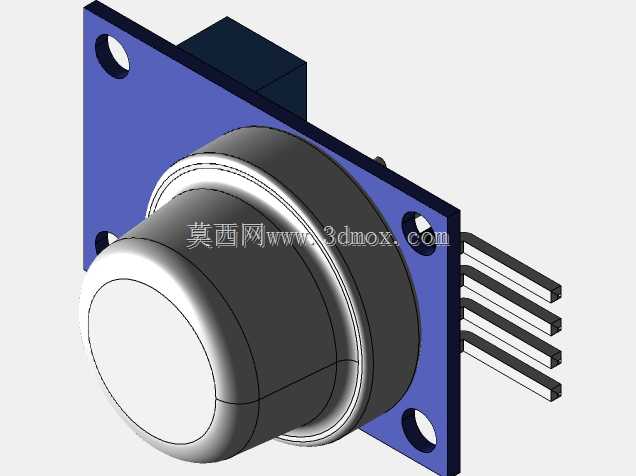

MQ135空气质量检测传感器结构设计

这款MQ135气敏元件的结构设计，完全围绕民用与工业场景下的空气质量检测需求展开，可广泛适配家用空气净化器、新风系统、工业环境有害气体监测点位、智能楼宇通风控制模块、车载空气净化装置等多类场景，能够对空气中的氨气、硫化物、苯系蒸汽、烟雾等有害杂质实现高灵敏度响应，是低成本空气质量监测方案里的核心感知部件。从功能特性来看，该设计充分还原了MQ系列气敏元件的核心工作逻辑，前端的白色气敏探测端采用多孔结构设计，能够保证待测空气充分与内部的二氧化锡气敏材料接触，保障检测响应速度与数值稳定性；后端的多针直插式引脚设计，既可以直接插接在标准面包板上完成原型电路验证，也能够适配定制化PCB板的焊接需求，兼顾了研发调试阶段的便捷性与批量生产阶段的装配效率。设计过程中，工程师充分考虑了实际安装的适配性需求，配套的蓝色安装固定板采用标准安装孔位布局，四个角位的通孔完全匹配市面通用的M3螺丝安装规格，安装孔的中心距经过精准校准，能够直接固定在各类设备外壳、设备内部支架、墙面预埋接线盒等位置，不需要额外定制转接件，大幅降低了终端产品的结构适配成本。固定板与传感主体的衔接处做了限位台阶设计，能够保证传感主体安装后不会出现径向晃动，引脚的伸出长度经过精准测算，既保证焊接时的吃锡深度足够，也不会因为引脚过长导致装配时与其他元器件产生干涉。整体外形采用圆柱主体搭配方形安装板的组合结构，圆柱探测端的直径与长度完全符合行业通用尺寸规范，安装后探测端突出于安装板平面，能够充分接触流动空气，避免安装板遮挡气路导致检测数值偏差。整个结构的所有尺寸边界都经过严格校核，安装板的厚度、引脚的间距、探测端的突出高度都完全匹配行业通用的装配公差要求，不管是用于DIY电子制作的原型搭建，还是用于规模化量产的消费级、工业级检测设备，都能够直接适配，不需要额外调整结构尺寸，能够有效缩短相关产品的研发周期，降低结构设计阶段的重复工作量。
