桌面级三轴DIY数控铣刨加工设备

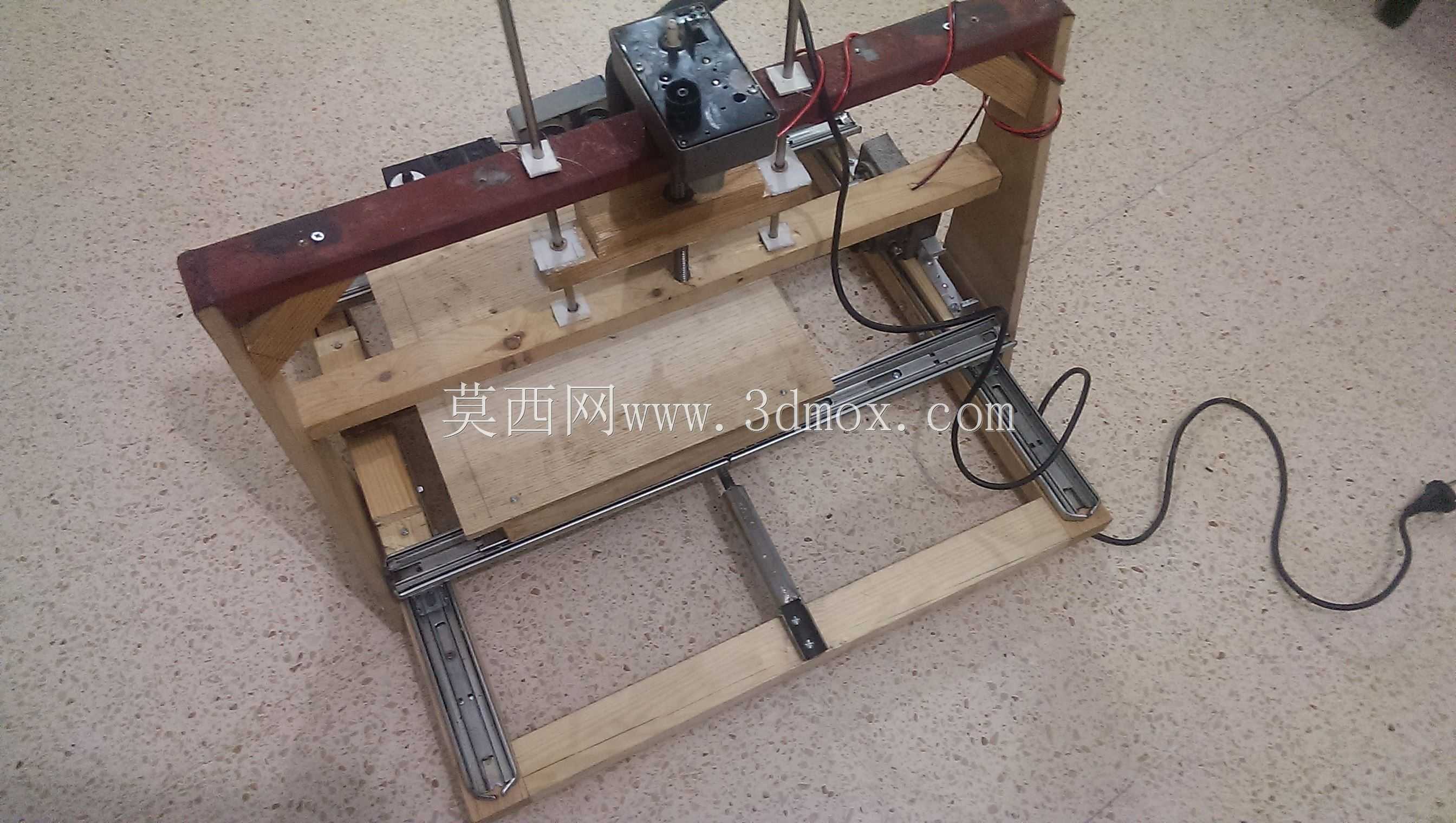

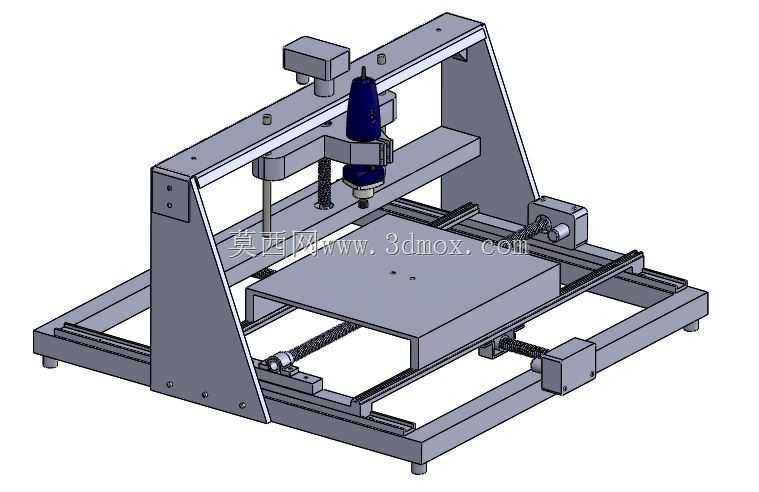

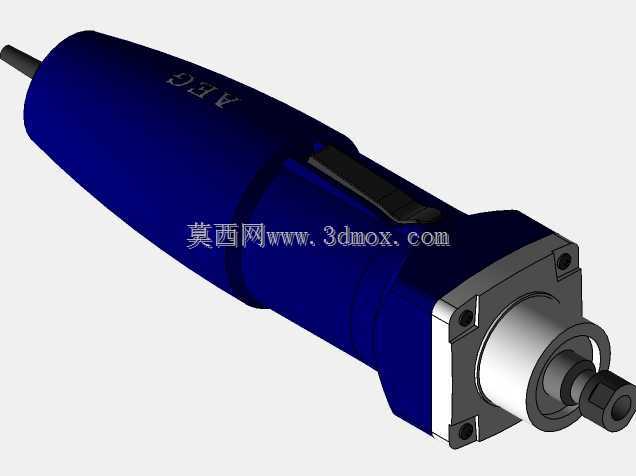

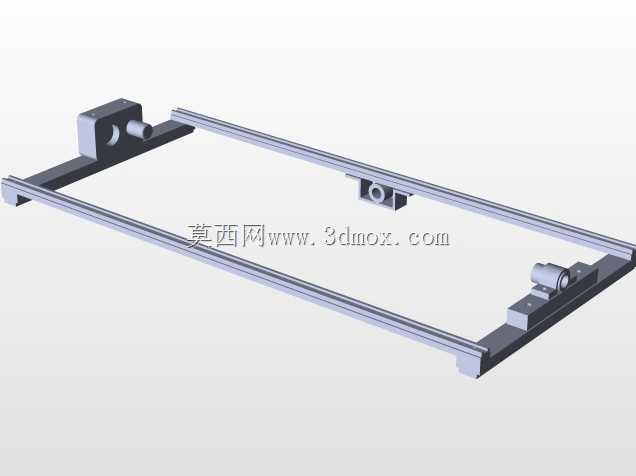

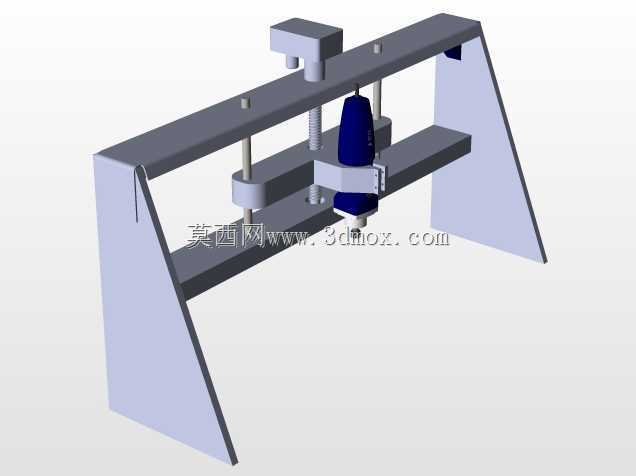

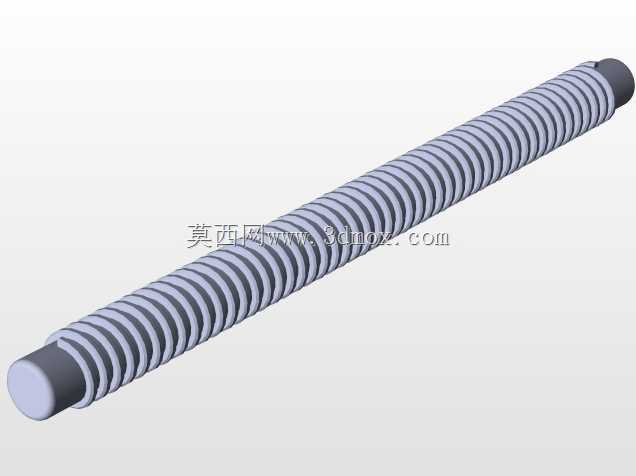

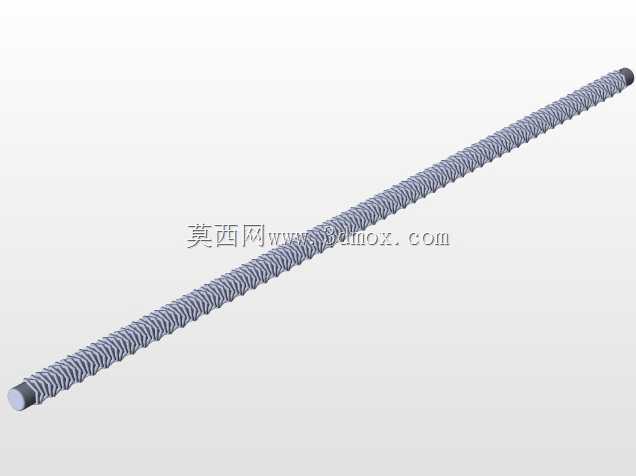

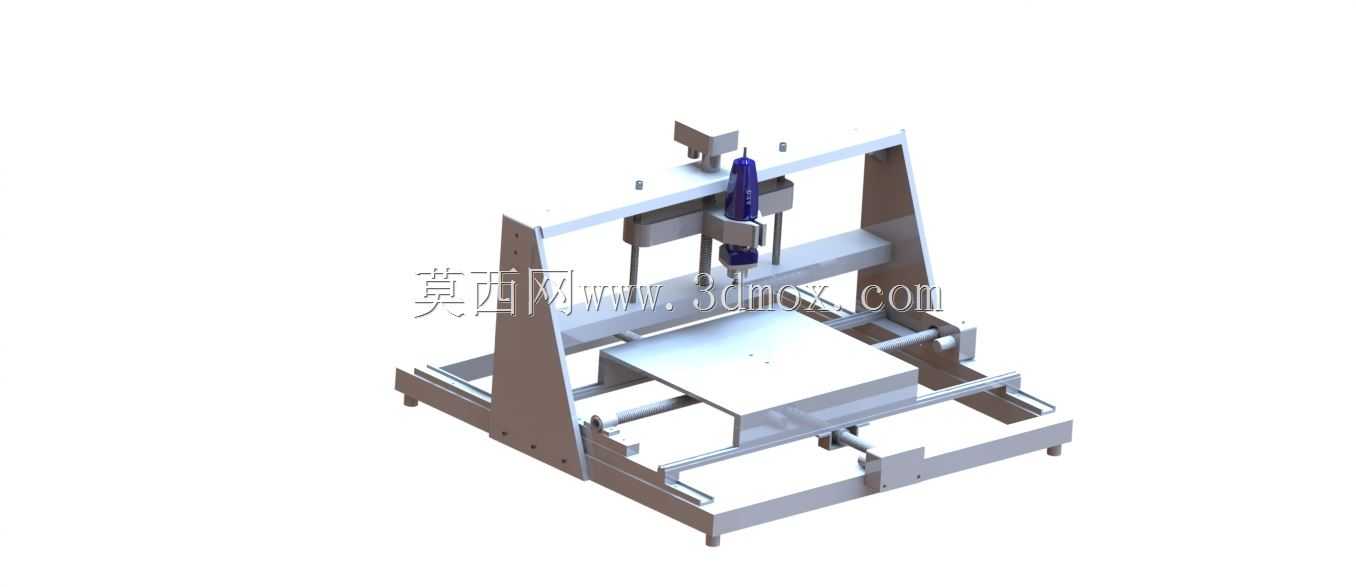

这款桌面级三轴数控铣刨设备，主要面向小型加工工坊、个人DIY爱好者、创客空间以及教学实训场景设计，能够满足小尺寸工件的平面铣削、沟槽刨削、简易轮廓雕刻等加工需求，可适配木材、软金属、工程塑料、亚克力等多种常见加工材质，填补了大型工业机床无法覆盖的小批量、个性化、低门槛加工场景的空白，既可以作为手工创作的辅助加工工具，也能用于小型非标零件的快速打样验证，帮助使用者无需依赖大型工业加工设备即可完成高精度的小件加工工序。设备采用经典的龙门式三轴运动架构，X轴负责工作台的前后纵向进给，Y轴负责横梁组件的左右横向移动，Z轴搭载加工主轴完成上下方向的进刀与退刀动作，三个运动轴均采用丝杆传动搭配线性导轨的组合结构，既保证了运动过程的顺滑度，也能有效控制传动间隙，保障加工过程中的进给精度，避免出现爬动、偏移等影响加工质量的问题。驱动端选用步进电机作为动力源，搭配对应的驱动控制模块，可实现精准的位移控制，能够适配常规的数控加工代码，完成预设走刀路径的自动执行。主轴部分采用高速电主轴设计，可适配不同规格的铣刀、刨刀等加工刀具，转速可根据加工材质的特性进行对应调整，兼顾切削效率与加工表面的光洁度。整体结构采用加厚钢板焊接后加工的机架作为主体支撑，两侧立式支撑板与底部框架采用刚性连接，搭配顶部横梁形成稳定的龙门受力结构，能够有效抵消加工过程中产生的振动，避免因机架形变导致的加工精度下降，同时紧凑的结构设计让设备整体占地面积不足0.5平方米，可直接放置在常规工作台面上使用，无需额外做专用的安装地基，安装边界要求低，搬运与移位都十分便捷。工作台采用平整的金属台面设计，预留了标准的工件装夹槽位，可搭配压板、平口钳等常规夹具完成不同形状工件的固定，适配不同尺寸的小件加工需求。在设计思路上，这款设备优先兼顾了DIY组装的便捷性与使用的可靠性，所有结构部件均采用模块化设计，各个运动组件的安装定位都做了对应的限位与预调结构，即使是非专业的机械组装人员，也能按照装配指引完成整机的搭建与调试，降低了个人自制数控设备的门槛。同时设备的维护难度较低，传动部位的润滑、易损件的更换都预留了足够的操作空间，日常使用过程中无需复杂的保养流程即可长期维持稳定的加工精度。
