可3D打印并联式迷你三角洲机械臂

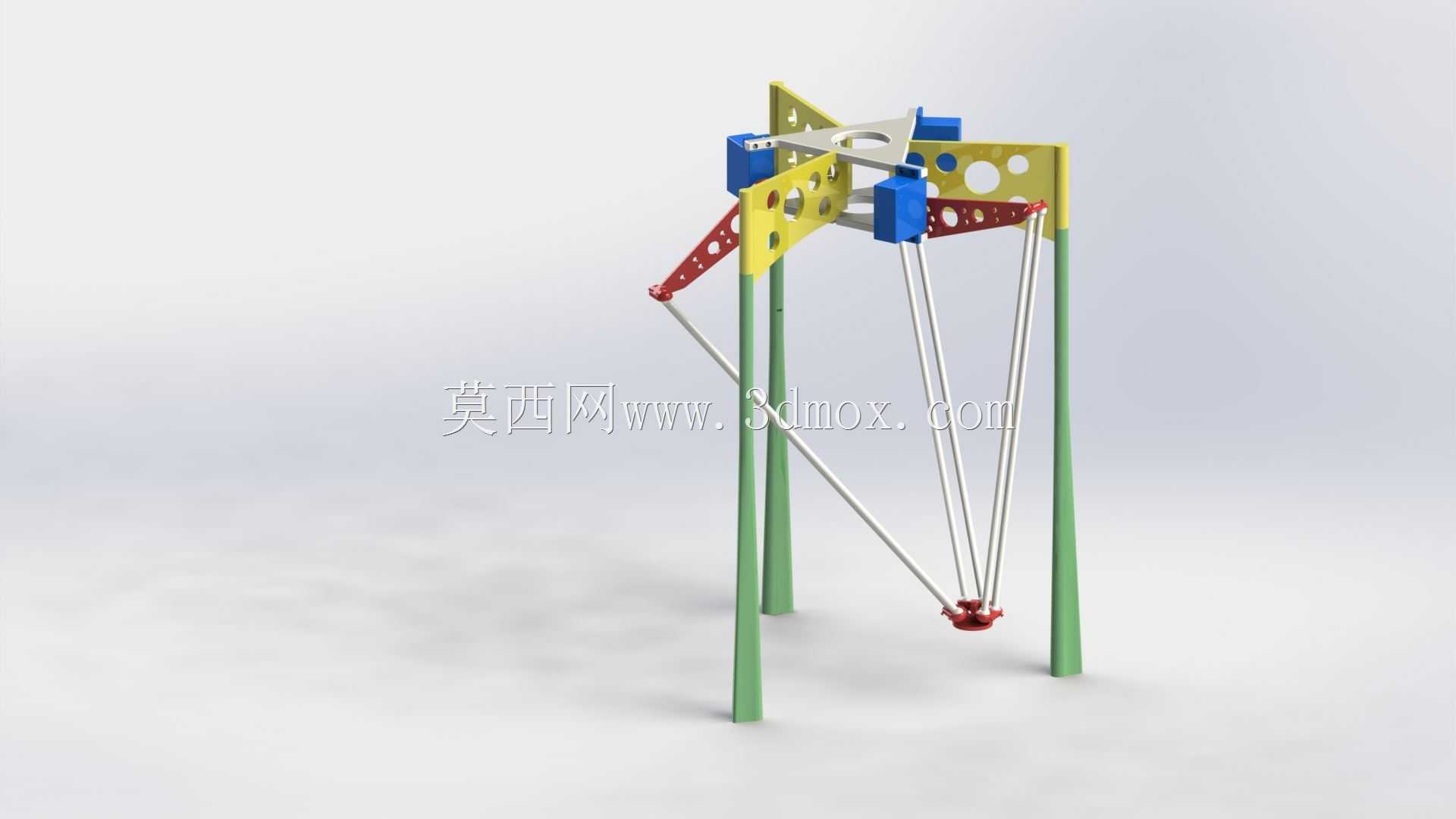

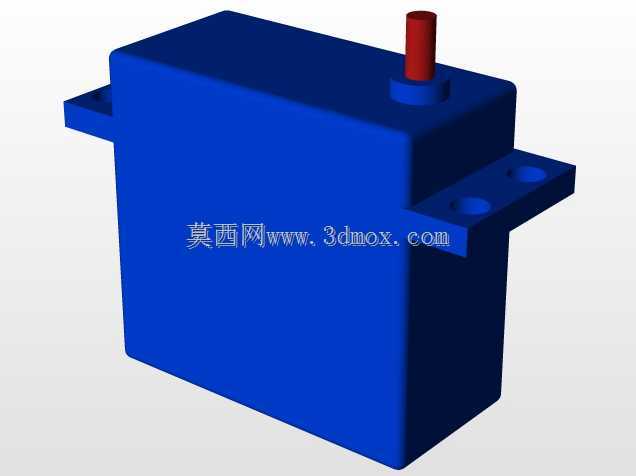

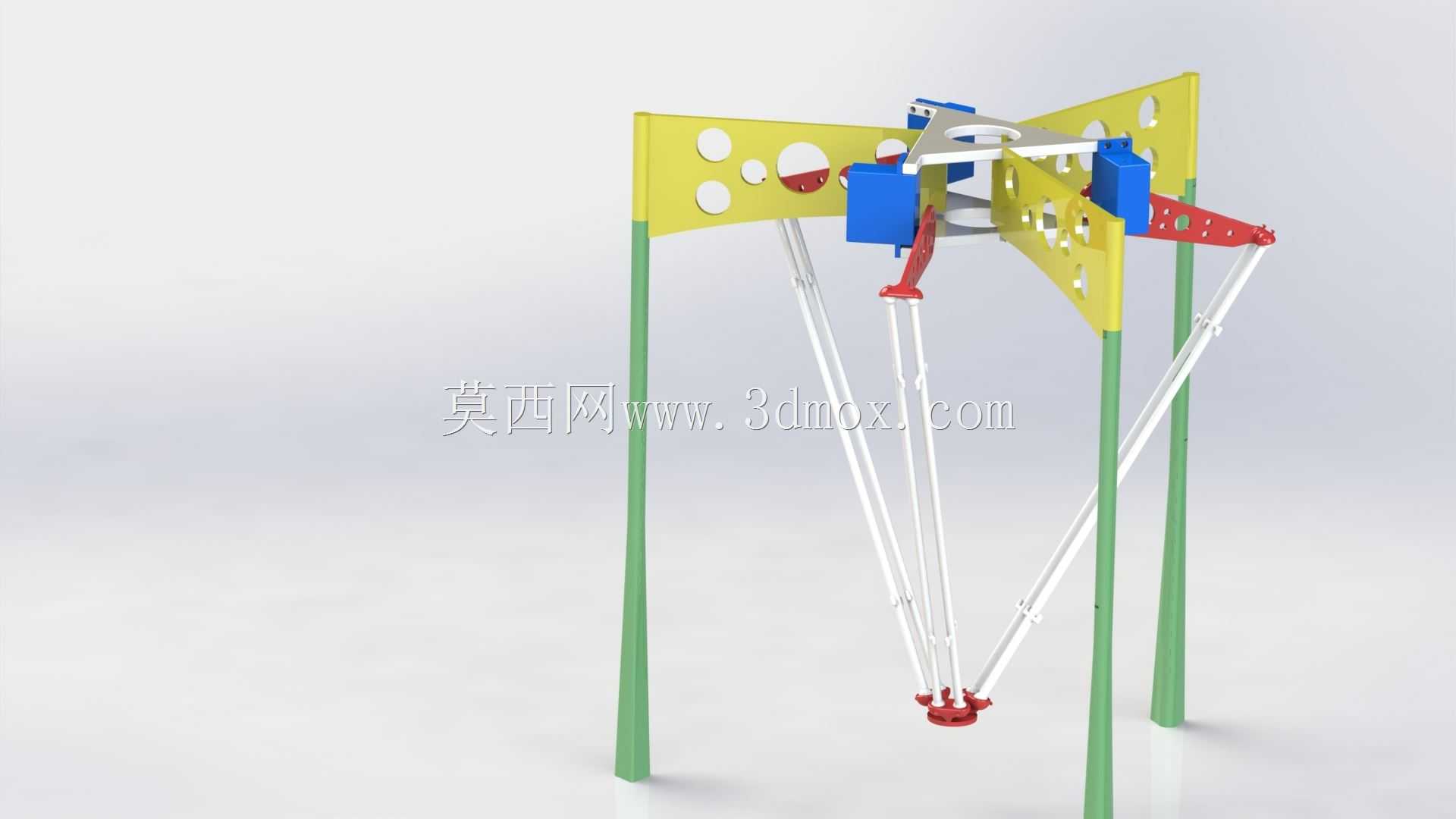

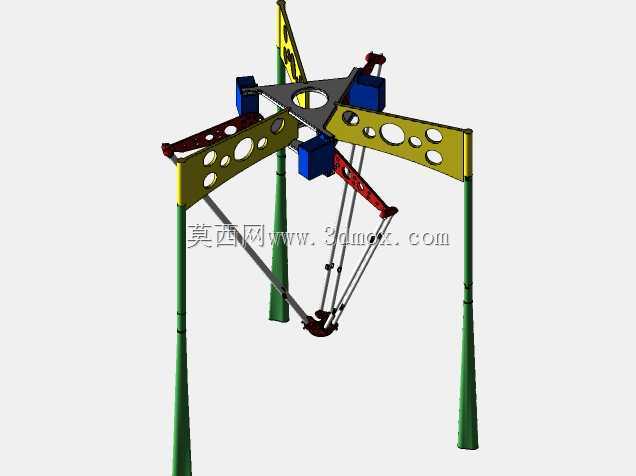

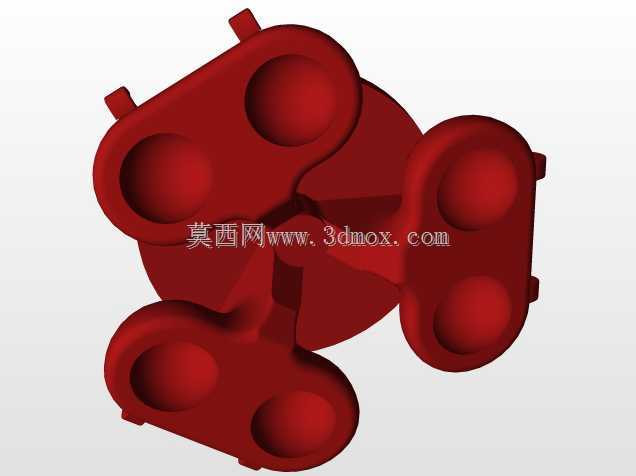

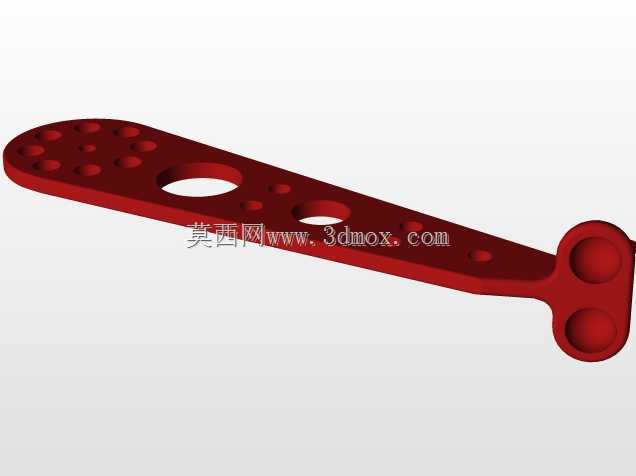

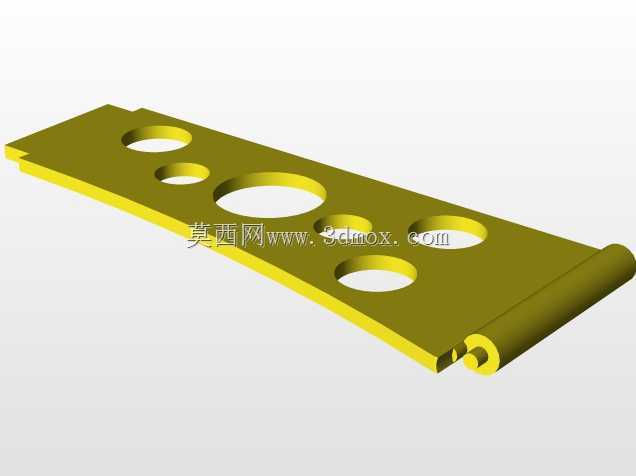

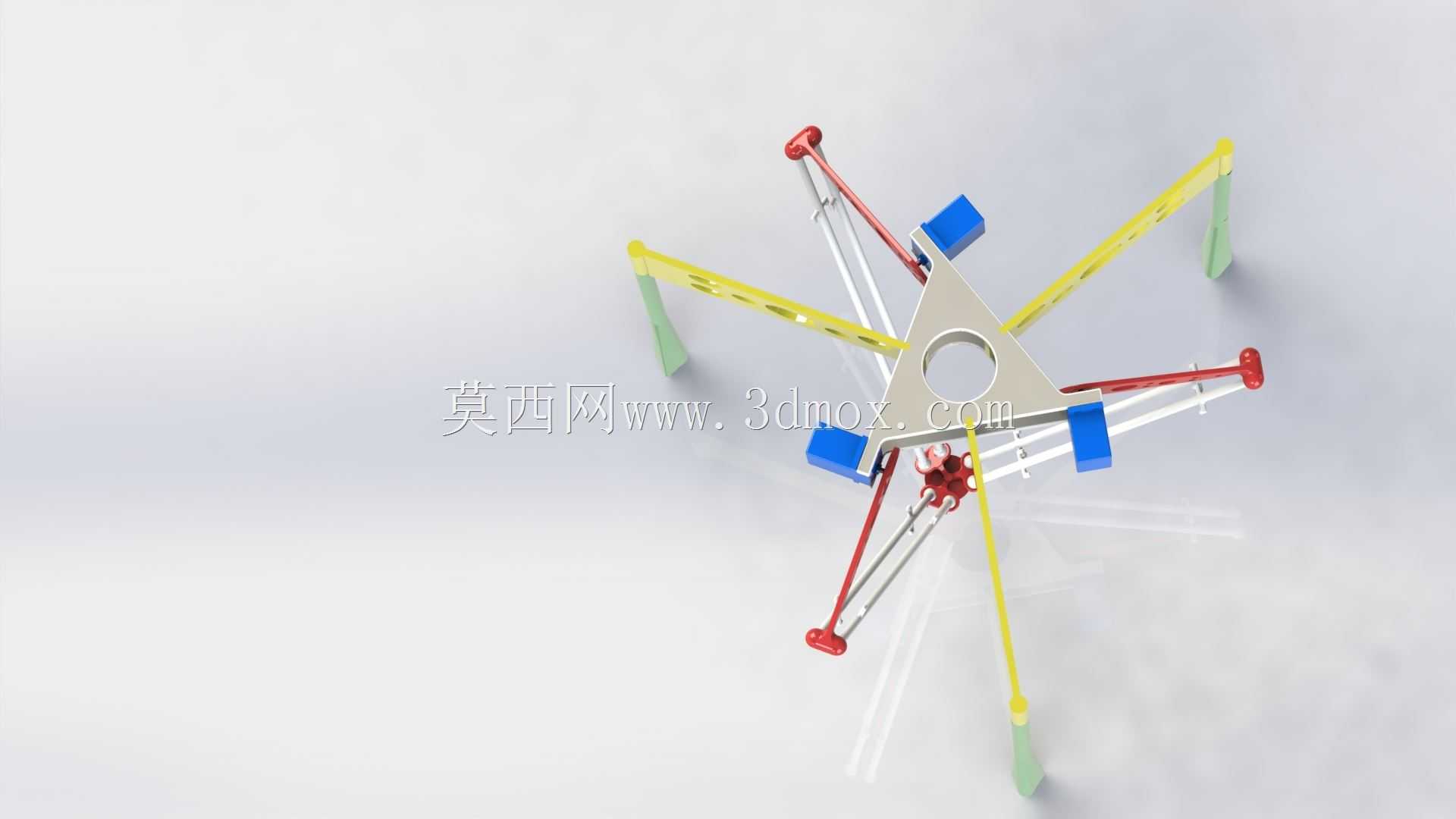

这款迷你三角洲并联机械臂，是面向创客教育、小型桌面作业场景开发的轻量化执行设备，整体采用并联运动架构，区别于传统串联机械臂的悬臂结构，三条对称分布的支链共同连接末端执行端，运动过程中整体刚性更强，负载自重比更高，动态响应速度更快，能够在狭小的桌面空间内完成高精度的重复定位动作。设备的核心驱动采用MG995型号舵机，三个舵机对称安装在顶部的三角支撑框架上，每个舵机通过驱动臂连接平行四边形连杆结构，将舵机的旋转运动转化为末端平台的三维空间位移，运动学解算逻辑清晰，控制门槛较低，既适合作为机器人教学的实操实训载体，也能满足小型桌面场景下的轻量作业需求，比如小件物料分拣、定点移载、桌面级3D打印辅助、绘图标记等场景都能适配。从设计思路来看，整机所有结构件都做了3D打印适配优化，零件壁厚均匀设置在1.5-2mm区间，没有大尺寸悬空结构，不需要额外添加支撑即可完成FDM工艺打印，打印完成后仅需标准螺丝螺母即可完成整机组装，不需要定制加工的金属零件，大幅降低了制作门槛与物料成本。顶部支撑框架采用对称三角布局，框架上预留了多组减重孔，在保证结构刚性的前提下尽可能降低整体自重，三条竖直支撑腿采用等长设计，与顶部框架垂直安装，为连杆运动提供稳定的支撑基准，连杆部分采用轻质硬质杆件搭配铰接点设计，铰接处预留了标准销轴安装位，运动间隙小，传动过程中虚位可控，能够保证末端的定位精度。设备的安装边界十分友好，整体占地范围仅为直径200mm的圆形区域，竖直方向最大伸展高度为280mm，末端工作空间覆盖直径150mm、高度100mm的圆柱区间，不需要额外的大型安装基座，直接放置在平整桌面即可稳定运行，不会出现侧翻风险。末端法兰盘预留了标准安装孔位，可以根据实际使用需求快速更换夹爪、吸盘、画笔、标记头等不同执行工具，拓展性较强，既可以作为开源机器人项目供爱好者二次开发，也能作为职业院校机器人专业的教学演示教具，帮助学习者直观理解并联机器人的运动原理、结构组成与控制逻辑。
