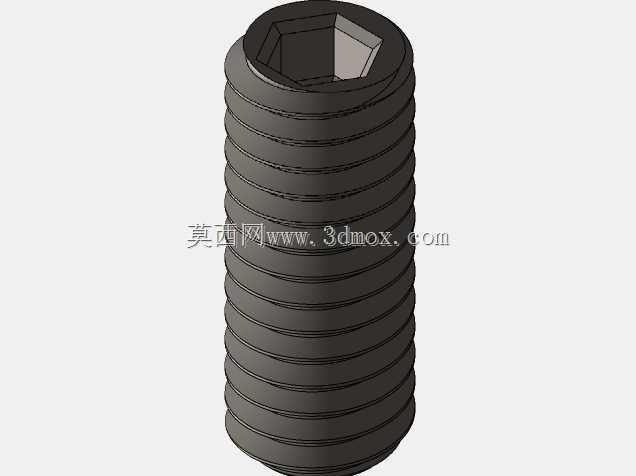

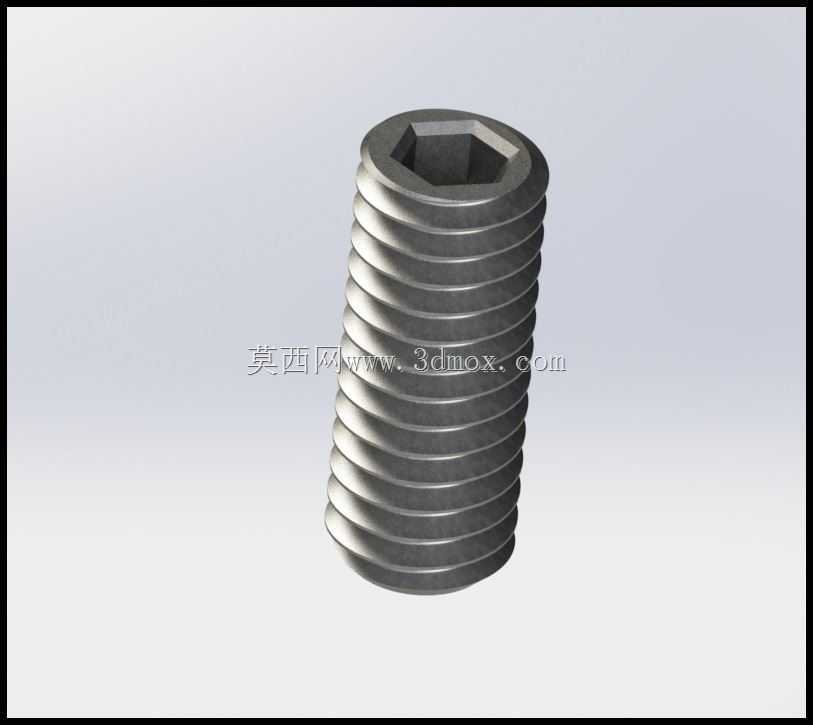

M4规格10mm长度内六角紧定螺钉结构

　　在各类仪器仪表、精密工装夹具、小型自动化模组的装配场景里，这类内六角紧定螺钉是出现频率极高的连接件，它和常规带突出头部的螺钉不同，安装完成后整个零件可以完全沉入螺纹孔内，不会在安装面外形成凸起，不会干涉周边运动部件的行程，也不会破坏设备外表面的平整性，这也是它在紧凑空间装配中被广泛选用的核心原因。从实际功能来看，这类紧定螺钉主要承担两个方向的作用，一是实现两个配合零件的相对位置固定，比如将齿轮、凸轮、带轮这类回转零件锁定在传动轴上，通过螺钉端面顶紧轴的表面，传递周向的扭矩，避免传动过程中零件和轴出现相对滑移；二是用于调整机构的间隙定位，比如在导轨限位、传感器安装位置微调的场景里，通过旋转螺钉调整伸出长度，确定部件的最终工作位置后再锁紧，不需要额外加工定位销孔，调整和拆装都更便捷。

　　设计这类零件的时候，首先要匹配螺纹的受力需求，M4的粗牙螺纹螺距为0.7mm，螺纹牙型采用标准60度三角牙，牙顶和牙底都做了微小的圆弧过渡，避免螺纹拧紧时出现应力集中导致的牙型崩裂，整个螺杆的有效螺纹长度为10mm，能够覆盖多数薄壁件、小型传动件的锁紧厚度需求，不需要额外截断螺杆。头部的内六角驱动槽深度经过匹配计算，既保证足够的驱动深度，让内六角扳手插入后不会在拧紧时打滑脱出，也不会因为槽深过深导致螺钉端部壁厚不足，影响整体的结构强度，内六角的对边尺寸符合标准紧固件的公差要求，和通用规格的公制内六角扳手完全适配，现场装配不需要准备特殊工具。螺钉的端面设计为平端结构，这种端面形式适合顶在硬度较高的轴类零件平面上，不会在被顶紧的零件表面压出过深的凹痕，后期拆卸调整的时候不会因为凹痕卡滞导致零件难以拆解，如果是需要更高锁紧力的场景，也可以替换为凹端或者柱端的同规格紧定螺钉，但平端形式的通用性最强，适合绝大多数无特殊锁紧要求的装配场景。

　　从安装边界来看，这类螺钉安装时需要在被固定件上加工M4的内螺纹孔，螺纹孔的有效深度至少要达到12mm，预留出2mm的安全余量，避免螺钉拧到底部时顶死，导致锁紧力不足；螺钉沉入的安装孔需要加工出足够的沉孔深度，保证螺钉完全拧入后，上端面低于安装面至少0.5mm，不会突出表面干涉其他部件。装配时的拧紧力矩需要控制在合理范围，M4规格的合金钢紧定螺钉，推荐拧紧力矩在2.5N·m到3N·m之间，力矩过大会导致螺纹滑牙或者螺钉断裂，力矩过小则会导致设备运行过程中螺钉松动，出现定位偏移的问题。在实际建模过程中，螺纹部分如果是用于装配干涉检查，可以采用简化的装饰螺纹线特征，降低模型的文件体量，提升大型装配体的打开和运算效率；如果是用于加工工艺仿真或者紧固件受力分析，则需要绘制精确的螺旋扫描螺纹实体，还原真实的牙型轮廓，保证仿真结果的准确性。很多新手工程师在选用这类紧定螺钉的时候，容易忽略螺钉长度和螺纹孔深度的匹配，要么选的螺钉过长，拧入后顶到对面的零件壁，要么选的过短，螺纹啮合长度不足，受力后容易滑牙，还有的会在需要频繁调整的位置选用点胶锁紧的紧定螺钉，导致后期调整时无法正常拧出，这些都是实际选型和装配中需要规避的问题。这类紧定螺钉虽然是体积很小的标准件，但在整个设备的传动和定位环节起到的作用不可忽视，一旦出现松动或者断裂，很可能导致整个机构的定位失效，甚至引发传动部件的碰撞损坏，所以在设计选型阶段就要结合实际的受力场景，确定合适的螺钉材质、强度等级和长度规格，建模时也要准确还原螺钉的外形尺寸和安装位置，提前排查装配过程中可能出现的干涉问题，避免实际加工装配时出现零件不匹配的情况。
