适配MK8挤出机的X车厢改装集成结构

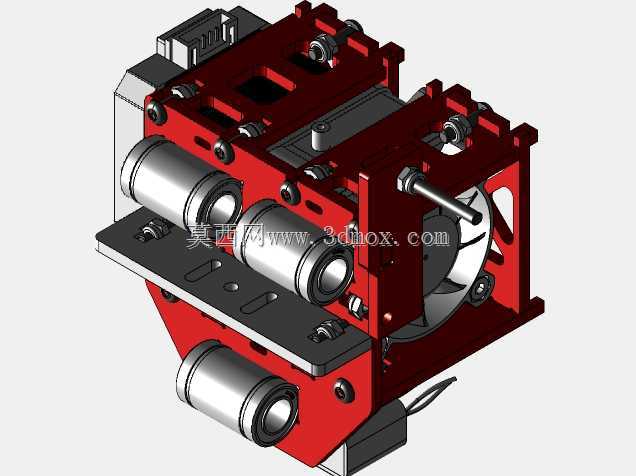

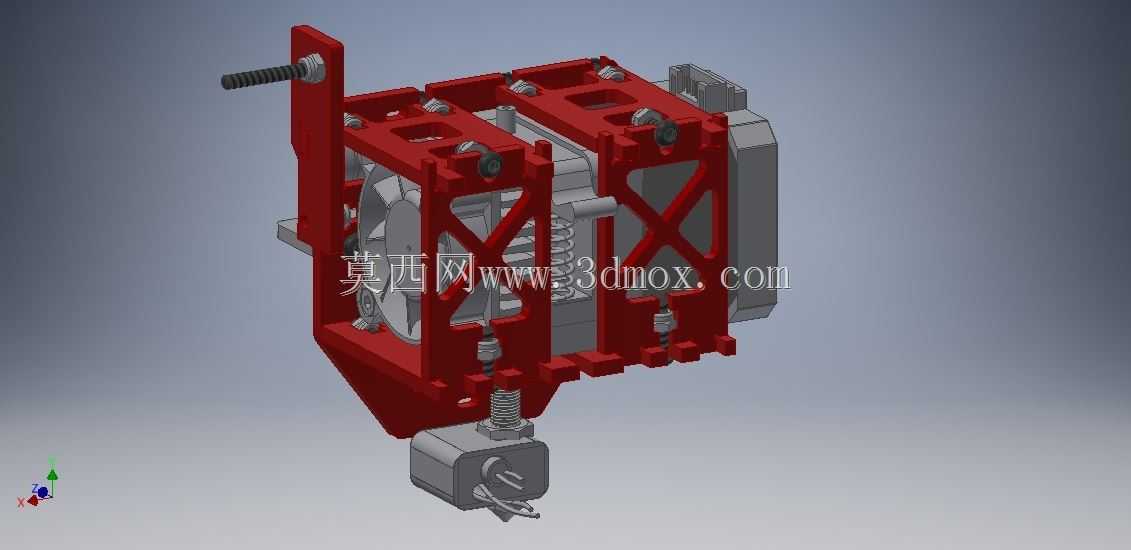

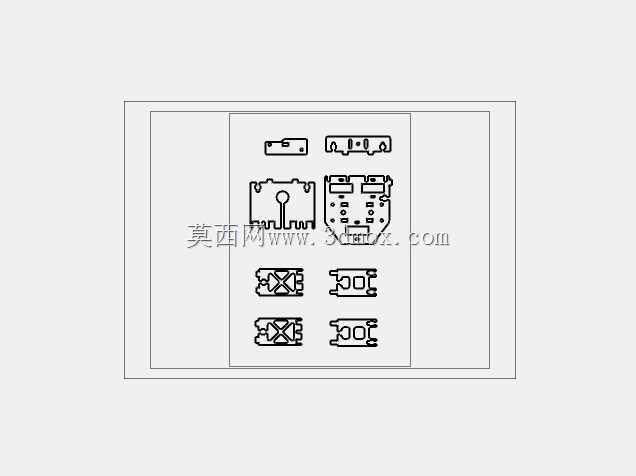

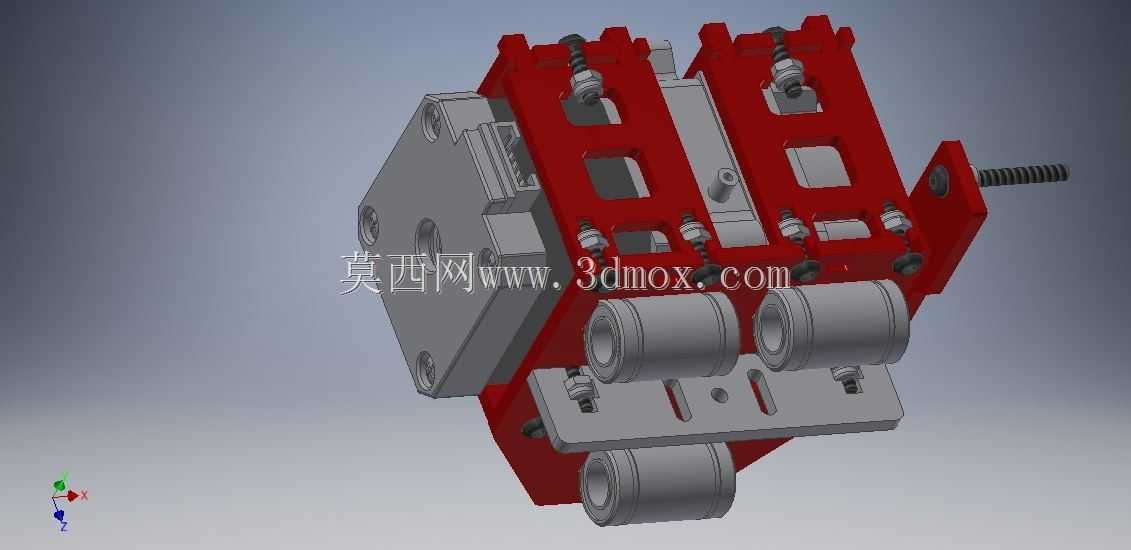

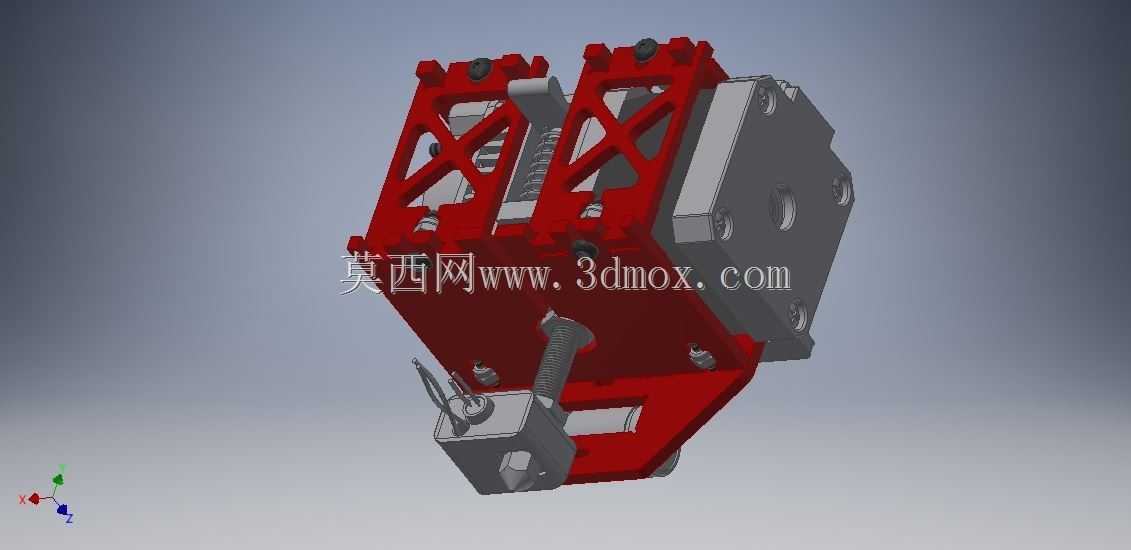

该结构是面向桌面级熔融沉积成型设备的定制化改装集成组件，核心应用场景为针对原有X轴运动车厢的功能升级，解决原厂挤出机安装空间局促、电机布局不合理导致的送丝稳定性不足问题，适配日常PLA、ABS、PETG等多类耗材的连续打印作业需求，尤其适合大尺寸打印件生产、柔性耗材输送等对送丝机构刚性要求较高的使用场景。设备实际用途是将MK8挤出机与Nema17步进电机进行一体化集成安装，替代原有分体式的挤出与驱动布局，缩短耗材输送路径，减少送丝阻力与回差，同时强化整体结构刚性，降低高速打印过程中机构共振对打印精度的影响。产品功能特性方面，整体框架采用3毫米厚度板材经激光切割成型，各安装孔位精度控制在0.1毫米公差范围内，可直接适配原有X车厢的安装点位，无需对原有设备主体进行二次打孔或破坏性改装；框架上预留的多组安装位可兼容不同规格的散热风扇、线材固定卡扣与 proximity 传感器，挤出机与电机的同轴度通过定位槽保证，安装后无需反复校准即可保证送丝齿轮与耗材的啮合间隙处于最优区间，同时框架侧面的镂空结构兼顾了电机散热需求与整体减重需求，不会额外增加X轴运动负载导致电机丢步。设计思路上以最小改装成本实现最大性能提升为核心，优先沿用原有设备的安装接口与运动参数，所有结构受力点均做了翻边强化处理，避免长期往复运动导致的板材形变，挤出机与电机的布局经过重心配平计算，整体重心落在X轴滑块的中心线上，减少运动过程中的偏载力矩，延长导轨与传动皮带的使用寿命。外形尺寸与安装边界方面，整体结构长宽高控制在120毫米*90毫米*110毫米范围内，安装后不会超出原有X轴的运动行程边界，不会与设备框架、Z轴升降机构产生运动干涉，所有外接线材均预留了走线槽位，可顺着原有线材束线路径排布，避免运动过程中线材拖拽或勾挂。
