3D打印机挤出端冷却导风结构设计

在熔融沉积成型3D打印的实际生产场景中，挤出端的冷却效果直接决定了打印件的成型精度与表面质量，尤其是打印薄壁、悬垂结构以及小尺寸精细特征时，刚挤出的熔融耗材如果无法快速均匀冷却，会出现丝材垂坠、边缘翘曲、层间错位等常见问题，严重时甚至会导致整个打印件报废。这款针对挤出机设计的冷却导风结构，正是为了解决常规打印设备冷却气流覆盖不均、冷却范围不匹配挤出端轮廓的痛点开发的功能组件。

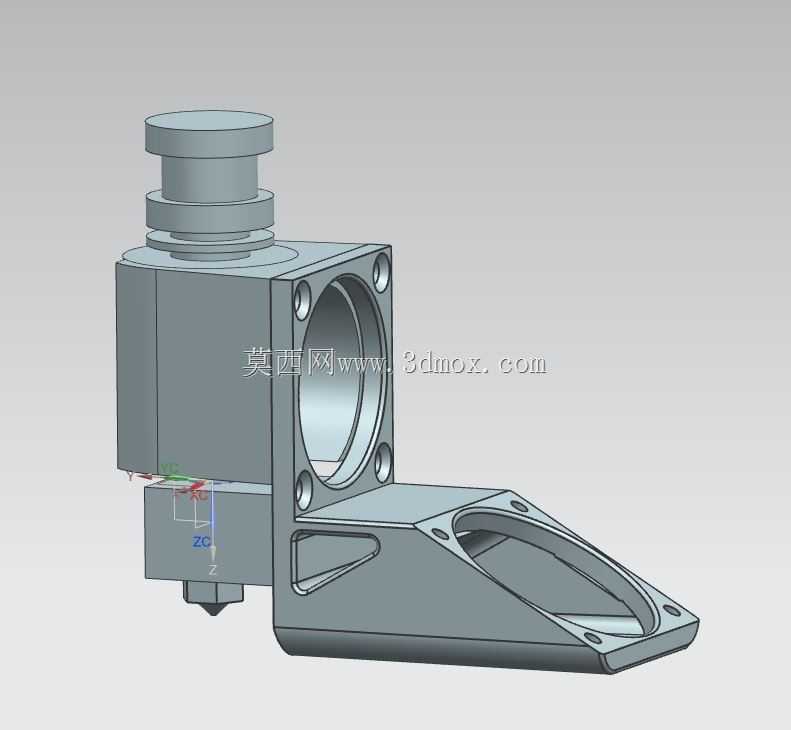

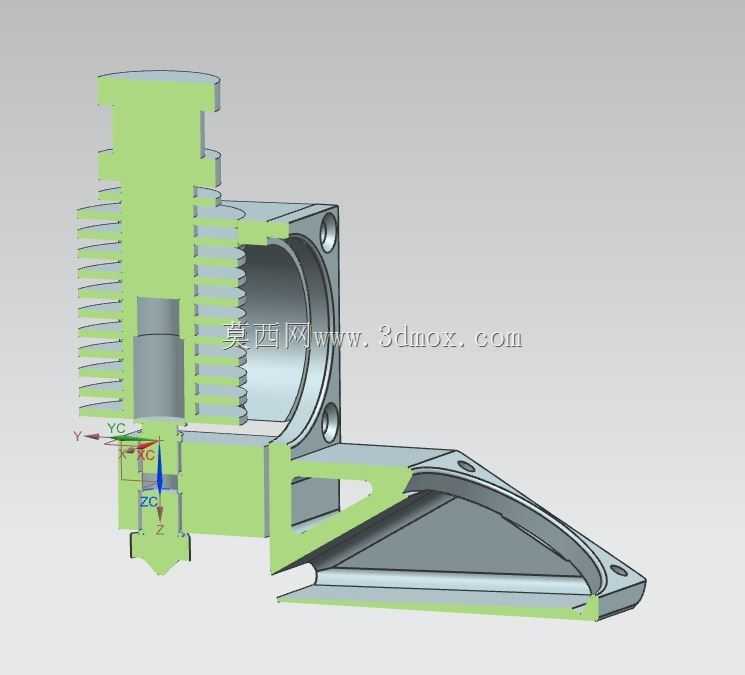

该结构整体采用一体化集成设计，将散热鳍片组、导风通道、安装定位基座整合为单个装配单元，无需额外拼接多个零散配件，大幅降低了挤出端改装的装配难度。结构上部的密集鳍片对应挤出机热端的散热段，能够增大与空气的接触面积，配合30mm×30mm规格的标准轴流风扇，可快速带走热端上部的多余热量，避免热量向上传导导致送料段耗材提前软化，引发堵料、断料等送料故障。下部的倾斜导风面经过流道优化设计，能够将风扇吹出的冷却气流精准导向挤出喷嘴下方的打印区域，气流顺着导风面的弧度均匀覆盖刚挤出的耗材轮廓，既保证了熔融耗材挤出后能够快速定型，又不会因为气流直吹喷嘴导致喷嘴温度波动，影响耗材的正常熔融挤出。

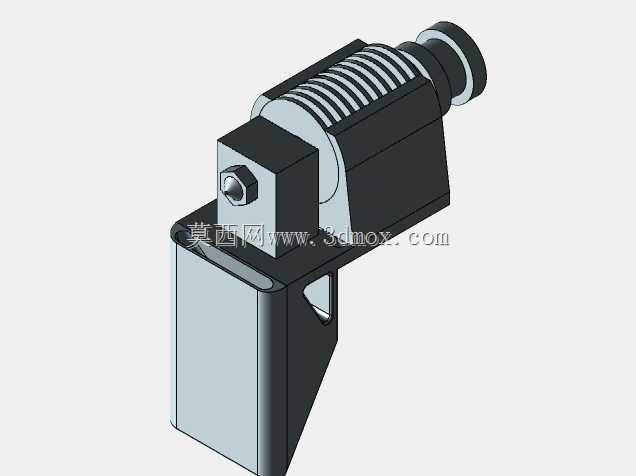

在安装边界设计上，该结构预留了与常规挤出机热端适配的圆形安装孔位，侧边的固定孔位与主流E3D系列热端的安装尺寸完全兼容，下部的延伸支架不会与打印平台、自动调平传感器等周边组件产生运动干涉，整体装配后不会额外占用过多的X轴与Y轴运动空间，能够适配大部分桌面级FDM3D打印机的改装需求，无需对原有设备的机架结构做破坏性修改。结构的棱角处均做了圆角过渡处理，既避免了装配过程中划伤操作人员，也减少了打印过程中结构与打印件剐蹭的风险，整体重量控制在较低范围，不会增加运动轴的负载，不会影响设备的打印速度与运动精度。
