3D打印机耗材导向限位卡座结构

　　该导向限位卡座主要面向桌面级FDM熔融沉积成型设备的近端送丝整理场景，常见于Prusa I3类开放式框架打印机的挤出机进料侧改造。设备运行时，丝材从远端料架引出后会因拖拽、弯折或机架振动产生摆动，若进料点与挤出齿轮入口不在同一直线上，丝材容易在喉管前形成弯曲、刮擦甚至脱啮。该结构的作用就是在送丝路径上建立一个稳定的过渡约束，使3mm直径耗材以较小阻力进入挤出机构。

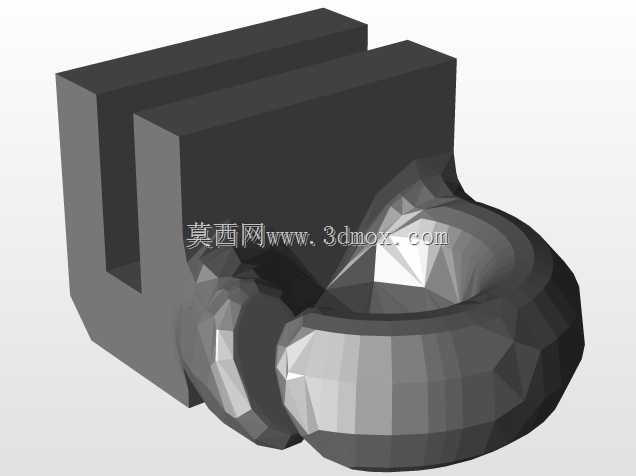

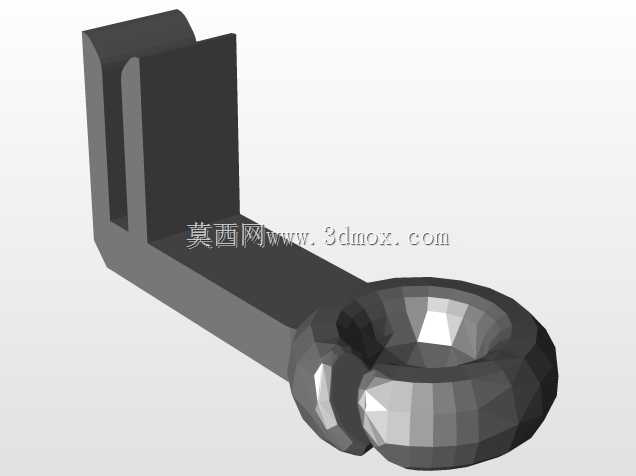

　　从结构形态看，零件上部采用带开槽的卡接座，用于卡在打印机框架的型材边、安装板边或预设支架上；下部为环形导向口，丝材从中穿过。环形入口做了圆滑扩口处理，能够避免丝材在快速进退料时被锐边切削，减少碎屑产生。卡座与导向环之间通过过渡曲面连接，既保证受力连续，也避免局部应力集中。对于PLA、ABS等常见硬质丝材，导向口内径不宜与丝材直径完全贴合，需要保留合理间隙，使丝材可顺畅滑动，同时限制横向窜动。

　　设计时需要重点核对安装边界。上部卡槽宽度应匹配实际框架板厚或型材安装边，过紧会造成装配困难，过松则会在送丝拉力变化时产生晃动。导向环中心相对挤出齿轮入口的位置应尽量与喉管轴线重合，若偏移过大，丝材进入挤出轮前会形成持续侧向力，影响齿轮咬合稳定性。模型面向3mm丝材场景，因此环形通道、扩口半径和卡座高度都要围绕较粗耗材的弯曲半径考虑；与1.75mm丝材相比，3mm丝材刚性更高，过小的转折角会显著增加送丝阻力。

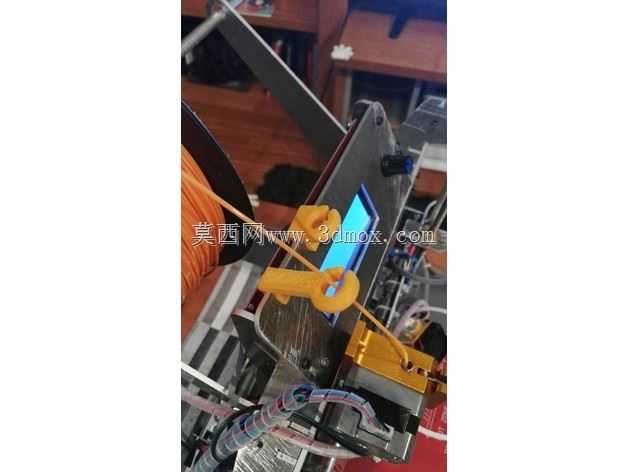

　　实际安装中，该类导向件通常布置在挤出机构前方一小段距离处，而不是紧贴齿轮。留出少量自由段，可以让丝材在进入驱动轮前自然校正方向，也便于观察耗材是否存在打结、磨白或直径异常。若设备使用远端送料，导向座还可与铁氟龙管配合，将管路末端固定在环形入口附近，使丝材从管路到挤出轮之间不暴露过长。对于直接驱动挤出机，该件更偏向防偏和限位；对于鲍登送料结构，它还能减轻管路出口处的折角，提高回料和进料的一致性。

　　建模时应把卡槽顶面、侧面夹持面和导向环内孔作为关键特征处理。卡槽可采用对称夹持形式，使装拆时不需要额外工具；若设备振动较大，也可在侧面预留螺钉孔或扎带固定位。下部环体需要有足够壁厚，因为丝材拉扯时载荷会集中在环口与连接颈位置。外轮廓可做轻量化削减，但不应削弱卡槽根部和环体过渡区。导向口两端建议保留圆角或倒角，尤其是进料侧，圆滑入口能降低丝材端头毛刺挂住的概率。

　　从维护角度看，该零件位于耗材通道上，长期使用后可能积存丝材粉末，因此内孔应尽量做成连续光滑曲面，避免出现难清理的窄缝。若采用打印件自制，层纹方向也会影响摩擦表现，环孔内表面应通过取向或后处理降低粗糙度。对于需要频繁更换耗材颜色或材料的设备，导向座的开口位置应方便穿丝，不能让操作者在狭小空间内盲插。整体结构虽然简单，但它直接影响送丝稳定性、脱料概率和挤出齿轮寿命，是桌面3D打印机外围改造中较实用的路径约束件。
