V型八缸汽车发动机透明结构三维设计

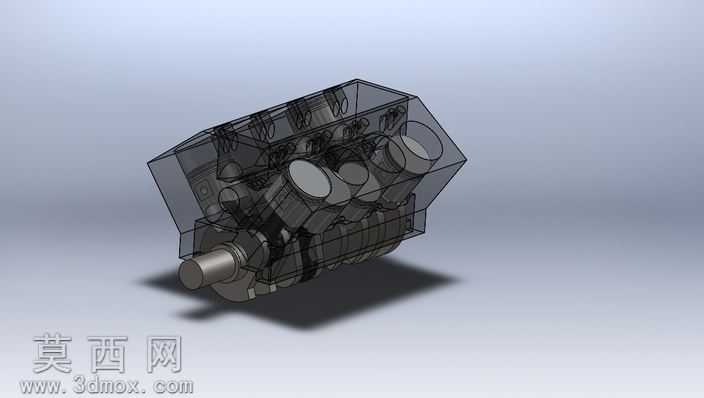

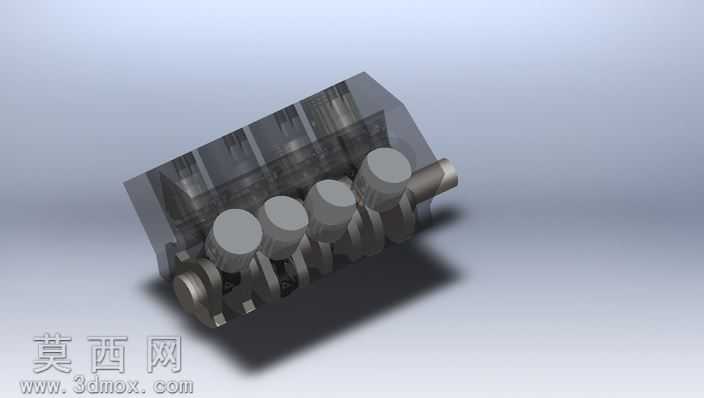

本作品为V型八缸发动机的三维结构设计，建模阶段采用NX6平台完成全参数化构建，为适配运动仿真需求，对发动机各运动部件的装配约束做了精准定义，可直接用于后续的运动学、动力学仿真分析。模型采用半透明线框结合实体渲染的展示方式，将发动机外部壳体设置为半透明材质，既保留了整机外形的轮廓辨识度，又能清晰呈现内部复杂的组件排布，让观察者可以直观看到内部活塞、连杆、曲轴、气门等核心部件的空间位置与装配关系。建模过程中严格遵循V8发动机的经典结构布局，两列气缸呈V型夹角排布，有效缩短了整机的轴向长度，同时降低了整机的整体高度，让结构更加紧凑。模型完整还原了曲柄连杆机构的各组成部分，包括活塞、活塞环、连杆、曲轴、飞轮端输出轴等部件，各部件的配合间隙、连接关系都按照实际发动机的装配逻辑做了还原，确保运动仿真过程中各部件不会出现干涉错位问题。配气机构部分也做了精细化建模，还原了气门、气门弹簧、凸轮轴等组件的结构，可配合曲轴运动仿真展示进排气门的正时开闭动作。渲染阶段采用柔和的漫反射环境光，搭配定向主光源勾勒部件轮廓，半透明壳体材质调整了合适的透明度与折射率，既不会完全遮挡内部结构，也能体现壳体的实体质感，内部金属部件采用哑光金属材质，还原铸铁、铸铝发动机部件的真实视觉效果。设计思路上以服务运动仿真为核心目标，省略了对仿真无影响的细小冗余特征，比如部分非关键位置的倒角、小尺寸安装孔等，在保证结构完整性的前提下优化了模型数据量，提升仿真运算的效率，同时保留了所有参与运动的核心部件与关键装配基准，能够完整模拟发动机四冲程工作过程中活塞往复运动、连杆摆动、曲轴旋转、气门开闭的联动过程，可用于发动机工作原理演示、结构教学、运动特性分析等场景。
