多挡位平行轴式传动齿轮箱结构

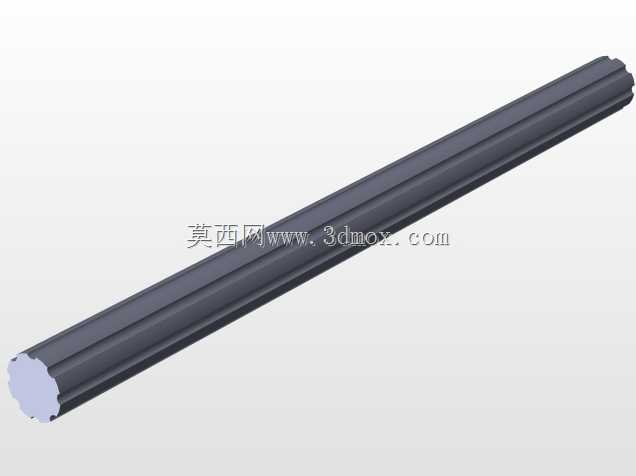

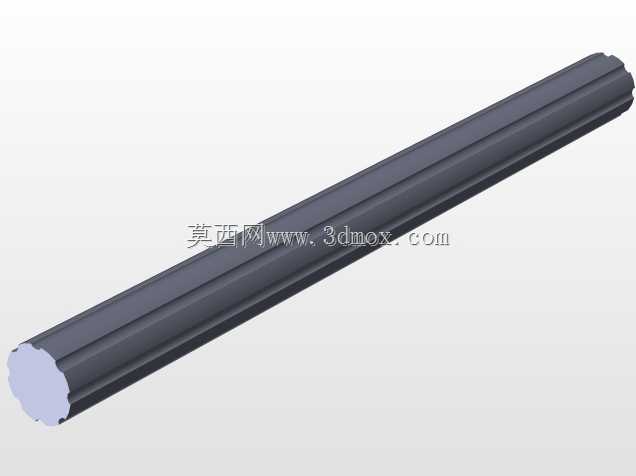

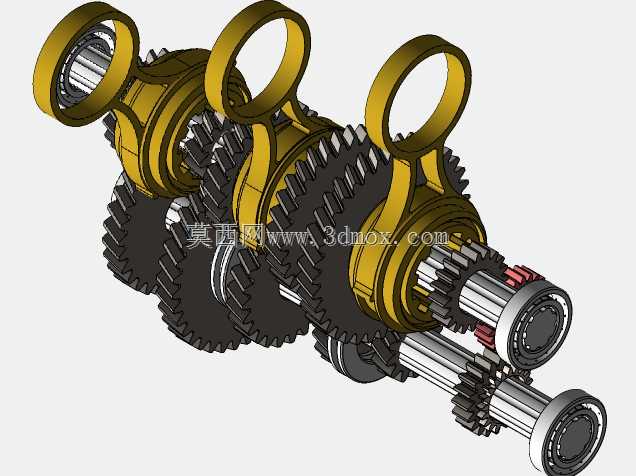

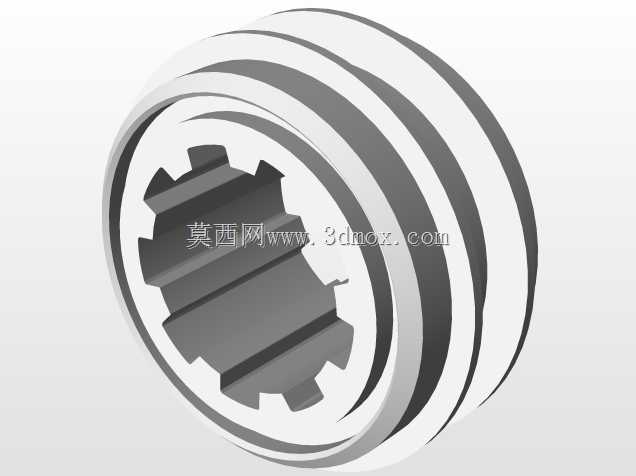

这款平行轴式齿轮箱是动力传动系统的核心变速部件，主要应用于中小功率的动力传输场景，常见于小型工程机械、农用作业设备、轻型输送装备以及部分专用车辆的传动链路中，承担着匹配动力源输出特性、调整转速扭矩、切换传动挡位的核心作用，能够将原动机输出的高转速低扭矩动力，根据实际作业负载需求转换为适配的转速扭矩参数输出，保障终端执行机构获得合适的动力输出特性。从结构设计来看，该齿轮箱采用多平行轴布局，搭配多组不同齿数比的啮合齿轮组，通过换挡机构带动啮合套在花键轴上滑动，实现不同齿数齿轮副的动力接合，以此完成多挡位的速比切换，可覆盖多段不同的输出转速区间，适配不同工况下的负载作业需求。设计过程中充分考虑了传动链路的载荷分布特性，各齿轮采用渐开线齿形设计，保证啮合过程的平稳性，降低传动过程中的冲击与噪音，齿轮与轴之间通过滚针轴承、深沟球轴承实现径向与轴向的定位支撑，既保障了轴系运转的同轴度，也能承受传动过程中产生的径向与轴向载荷，提升部件的运转寿命。箱体侧部的吊环结构为一体化设计，既可以作为装配过程中的吊装受力点，也能在整机安装时作为辅助定位结构，同时吊环的布局位置经过重心校核，吊装过程中可保持齿轮箱整体平衡，避免装配过程中出现磕碰损伤。安装边界方面，该齿轮箱的输入输出轴均采用标准花键结构，可快速与原动机输出端、终端负载输入端实现对接，轴端的密封结构采用接触式油封设计，可有效阻挡箱体内润滑油泄漏，同时避免外部粉尘、水汽进入箱体内部污染润滑介质。整体轴向尺寸经过紧凑化优化，在容纳多组挡位齿轮的前提下尽可能压缩轴向占用空间，径向轮廓以各齿轮的最大回转半径为边界预留安全间隙，既避免运转过程中齿轮与箱体发生干涉，也能适配多数安装空间受限的设备布局需求，箱体的安装基准面经过平面度精加工，可保证安装后轴系的平行度精度，降低长期运转过程中的齿轮偏磨风险。
