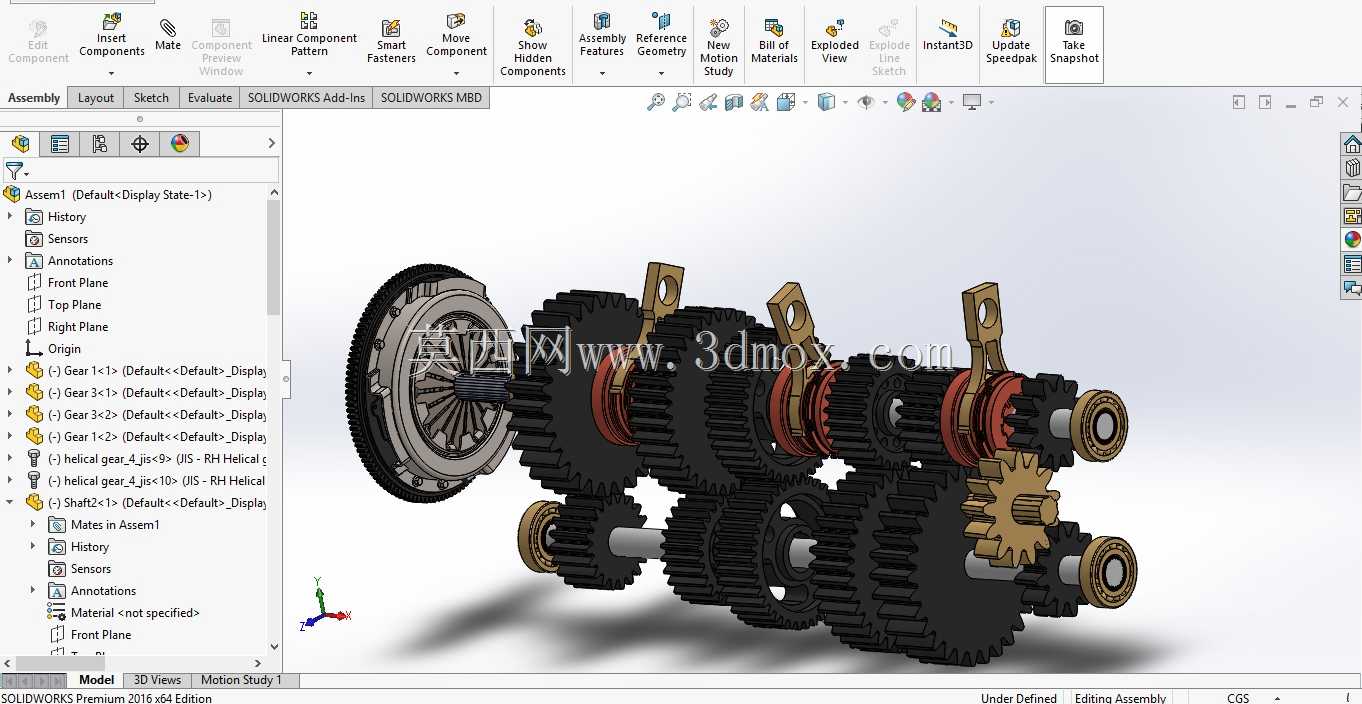

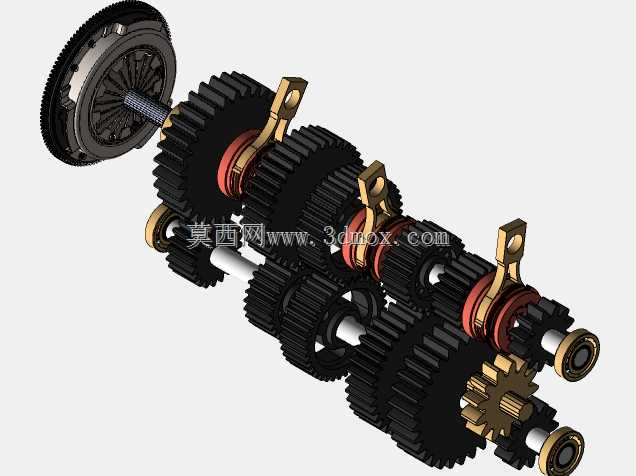

多档位手动变速箱传动结构三维设计

该传动结构主要应用于传统燃油乘用车辆、轻型载货车辆的动力传输系统中，布置在发动机输出端与驱动桥之间的底盘动力舱区域，承担动力转速与扭矩转换、动力通断控制、行驶方向切换的核心作用，是车辆动力传动系统中决定动力输出适配性的核心部件。整套结构采用平行轴式齿轮传动布局，集成了干式离合组件、多组常啮合传动齿轮、同步换挡组件、换挡拨叉机构、动力输出轴系，可实现多档位不同传动比的动力输出，匹配车辆在起步、加速、匀速行驶、爬坡、倒车等不同工况下的动力需求，通过不同齿数齿轮的啮合切换，调整发动机输出到驱动轮的转速与扭矩，让发动机始终工作在高效动力区间，兼顾车辆的动力性能与燃油经济性。设计过程中首先围绕目标车型的动力参数、整车布置边界确定轴系的中心距与整体安装尺寸，输入轴端直接对接离合总成，适配发动机飞轮端的安装接口，输出轴端预留传动轴连接的花键结构，整体壳体安装点位匹配车型底盘的悬置布置位置，确保整套结构可以直接嵌入整车动力舱的预留安装空间，不会与周边底盘部件、车身覆盖件产生运动干涉。齿轮组采用斜齿常啮合设计，相比直齿传动具备更高的承载能力与更低的传动噪音，换挡同步器布置在相邻档位齿轮之间，搭配拨叉轴上的定位自锁结构，确保换挡过程平顺无打齿，档位切换后不会出现脱档、跳档问题。离合组件采用膜片弹簧干式结构，可实现动力的快速结合与彻底分离，满足起步挂挡、行驶中换挡、临时停车的动力切断需求。整套轴系采用多支点轴承支撑布局，确保高转速传动过程中轴系的径向跳动控制在合理范围，降低传动过程中的振动与噪音，延长齿轮与轴承的使用寿命。各齿轮的模数、齿宽参数经过载荷校核，可承受发动机最大输出扭矩的冲击载荷，同步器的锥面摩擦参数经过匹配，确保不同转速差下的换挡平顺性，拨叉的行程经过精准计算，确保每个档位都能实现齿轮的全齿宽啮合，避免偏载打齿问题。
