谐波齿轮传动机械臂关节结构设计

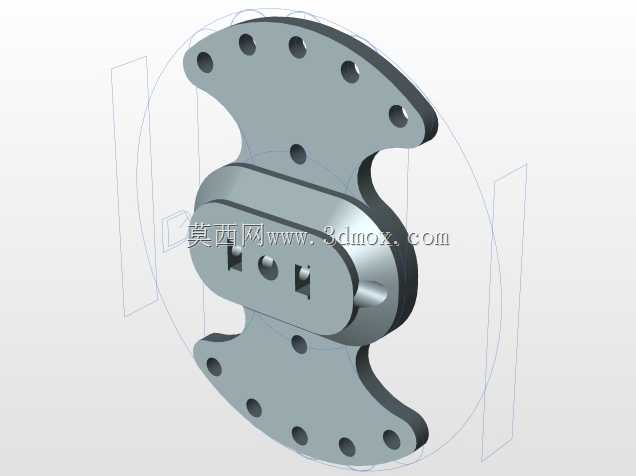

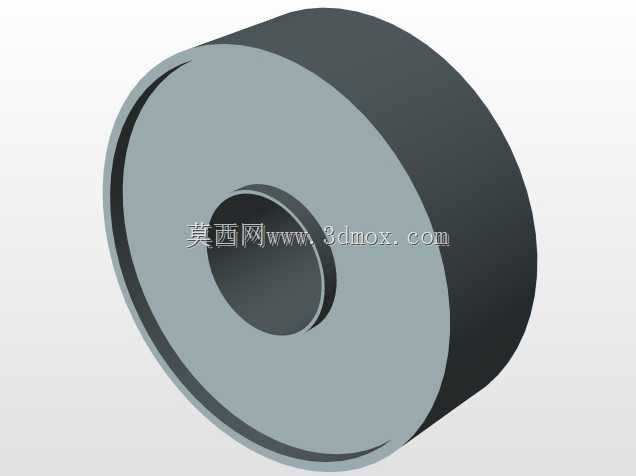

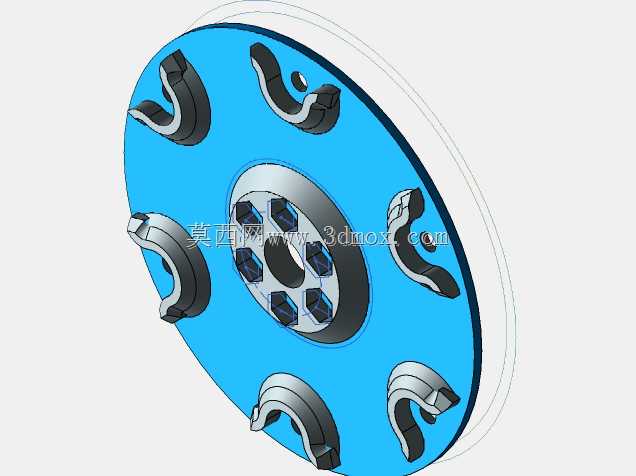

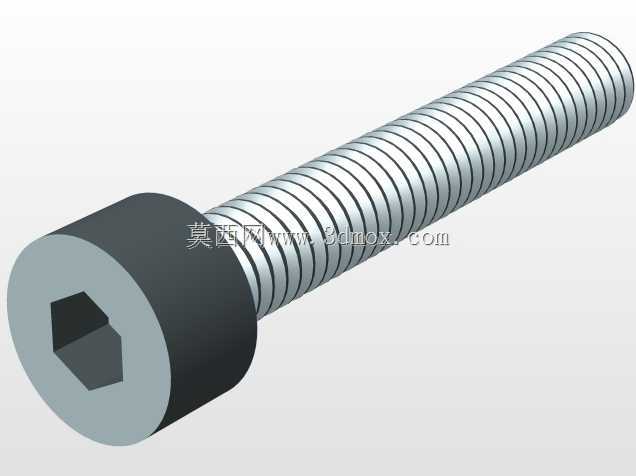

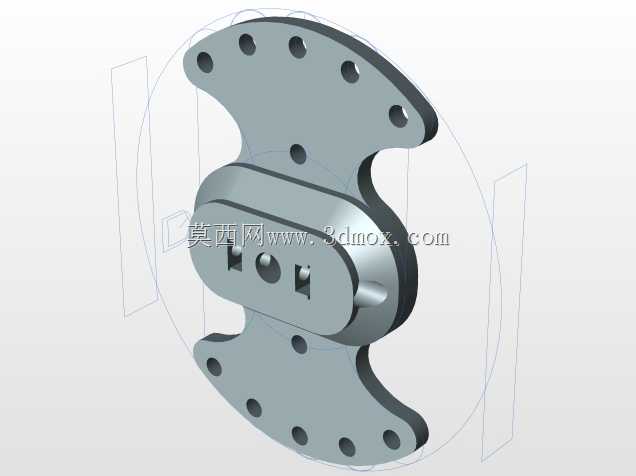

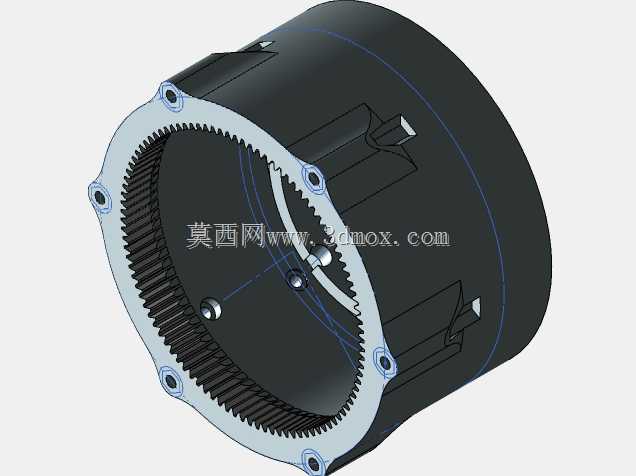

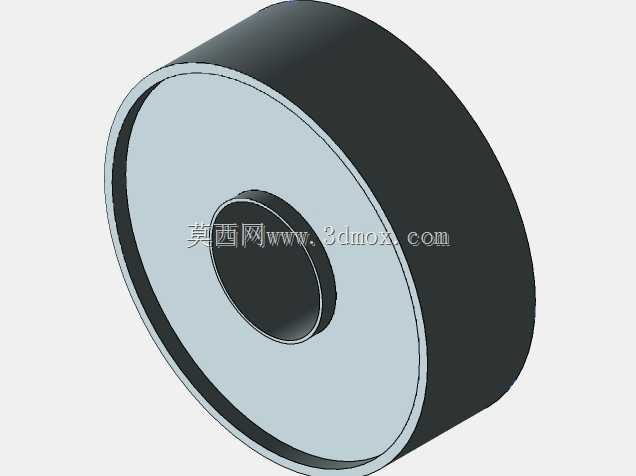

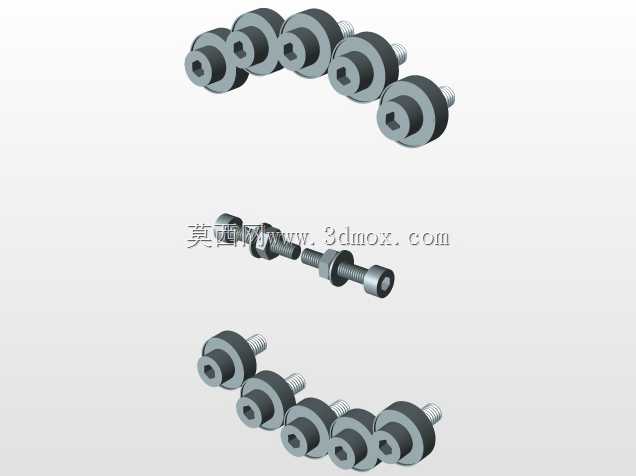

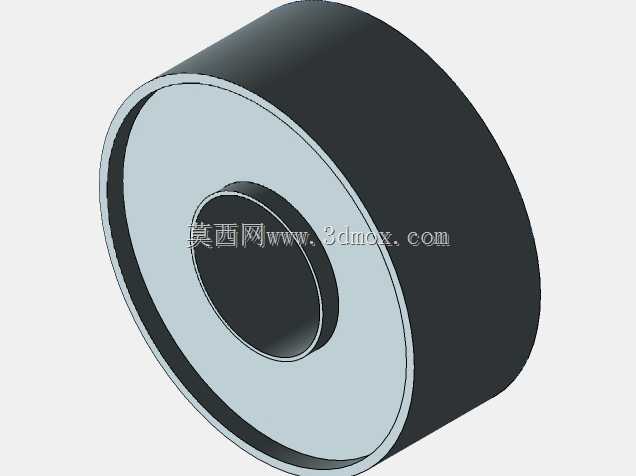

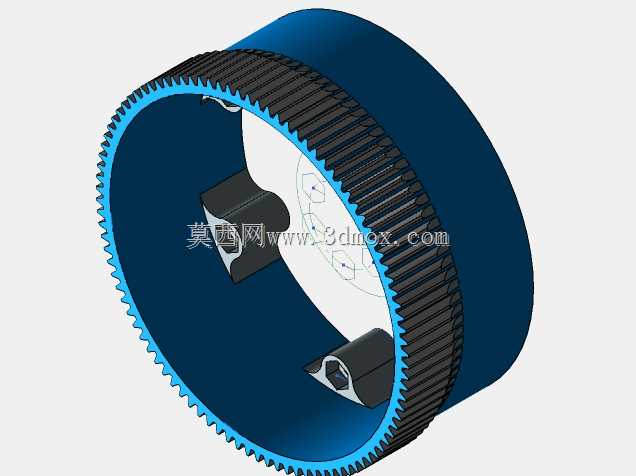

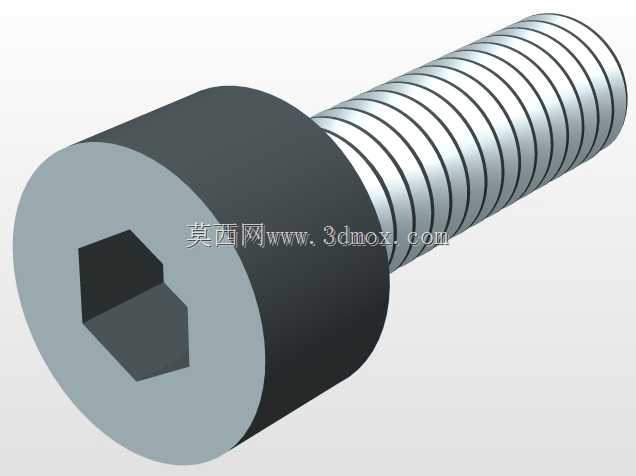

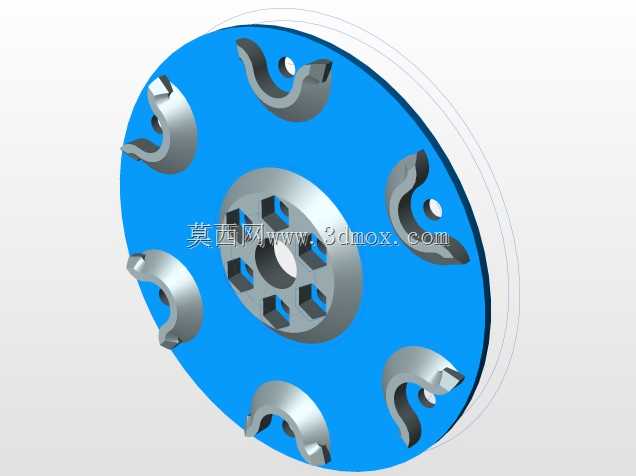

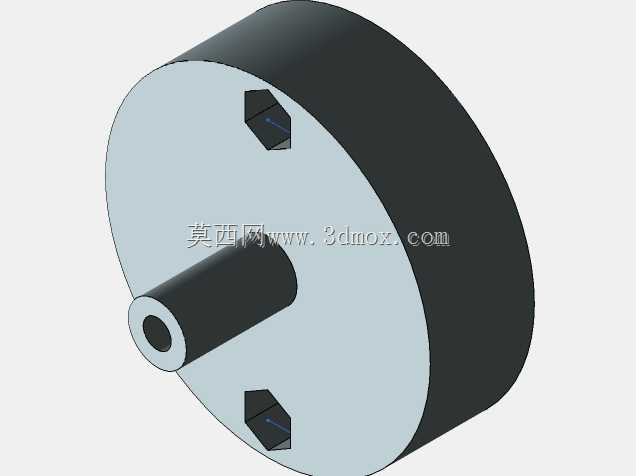

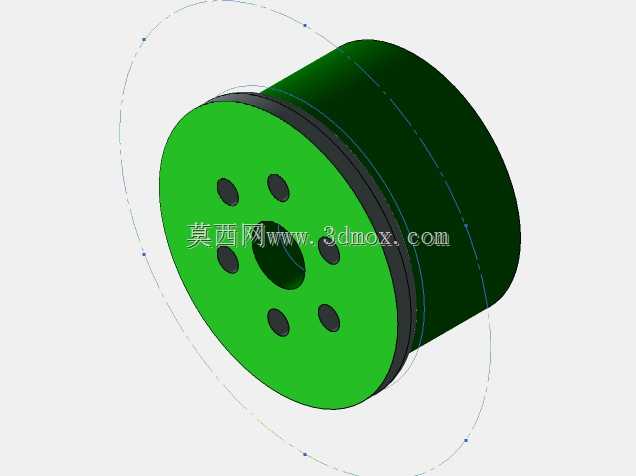

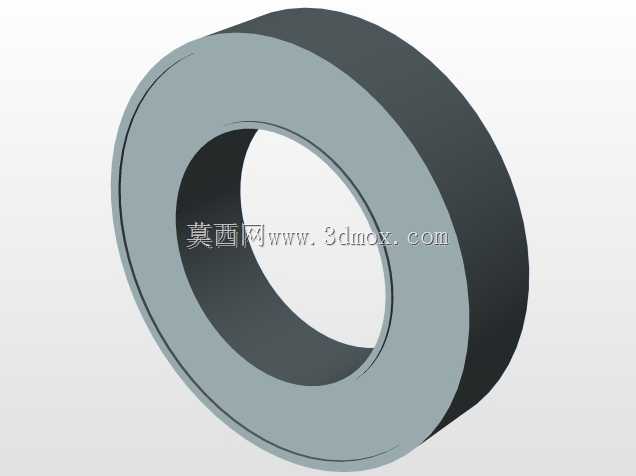

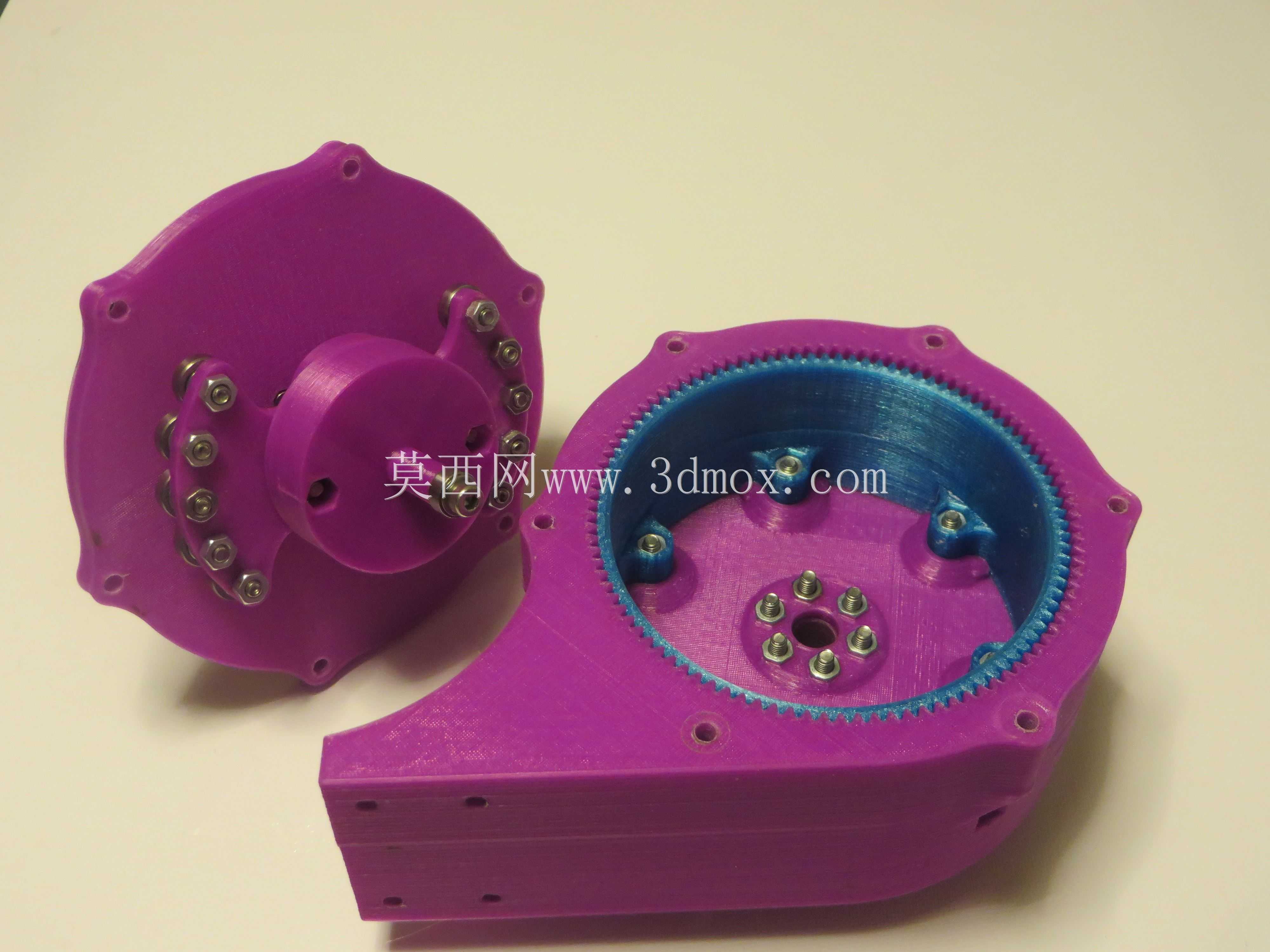

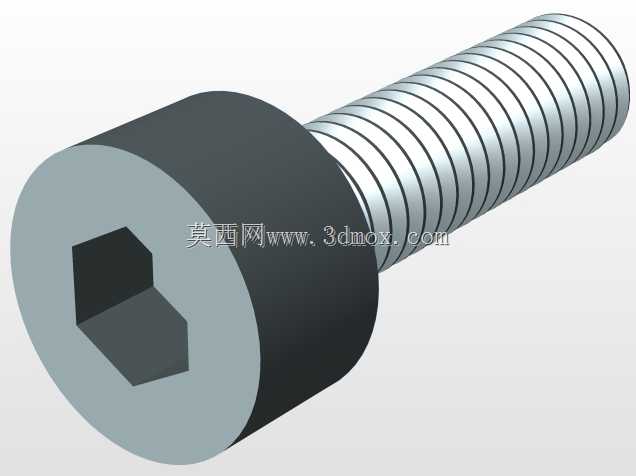

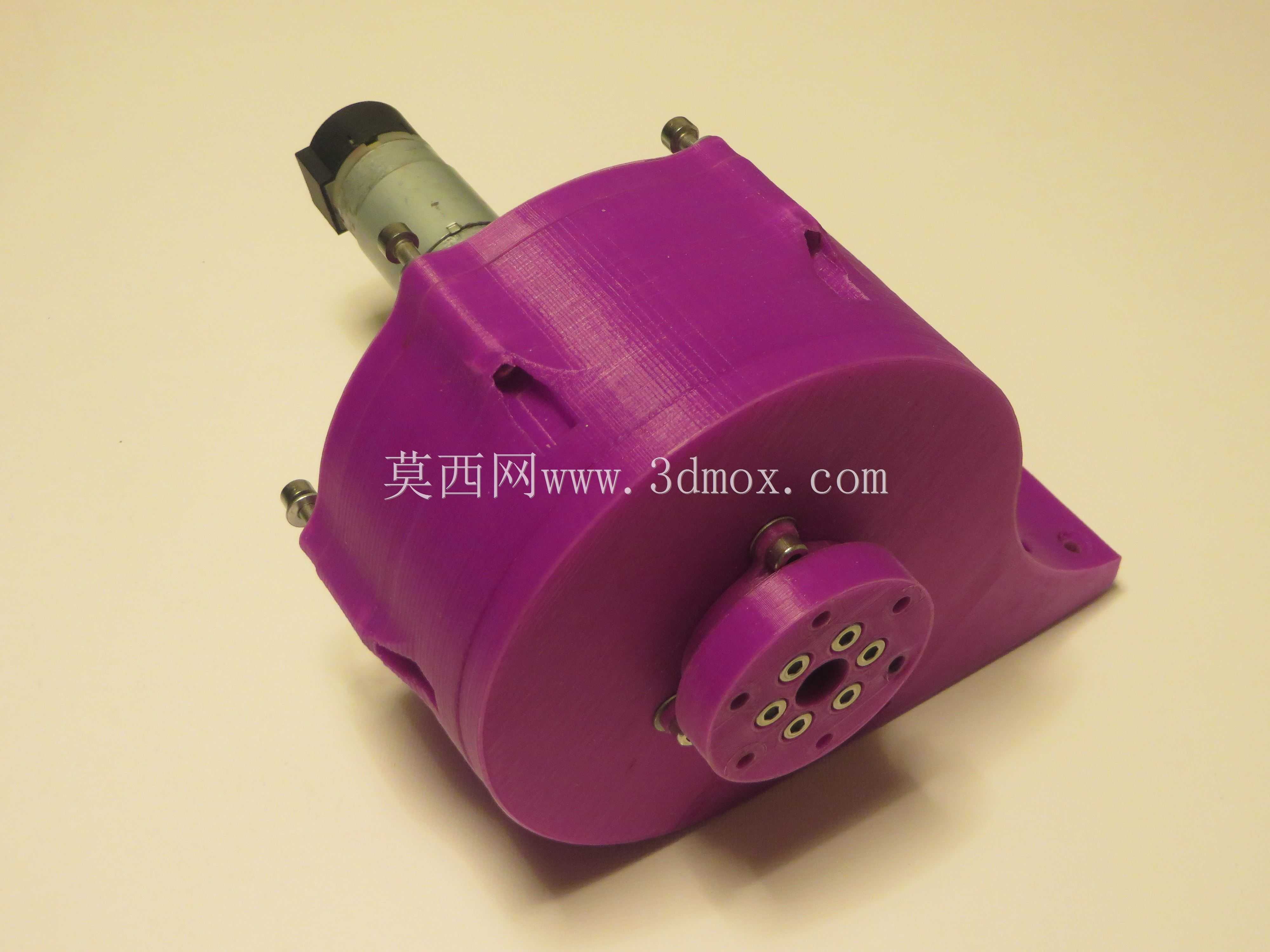

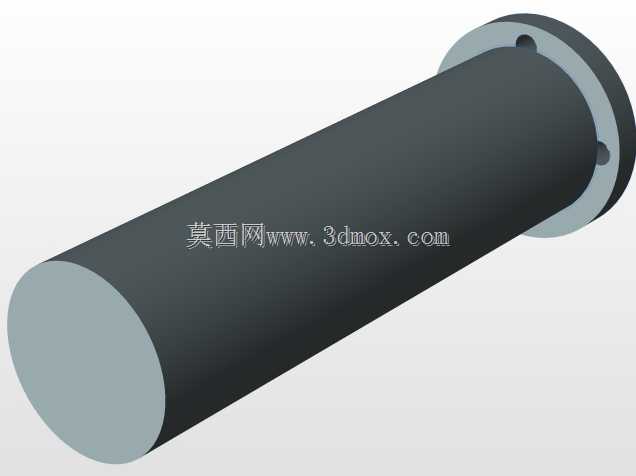

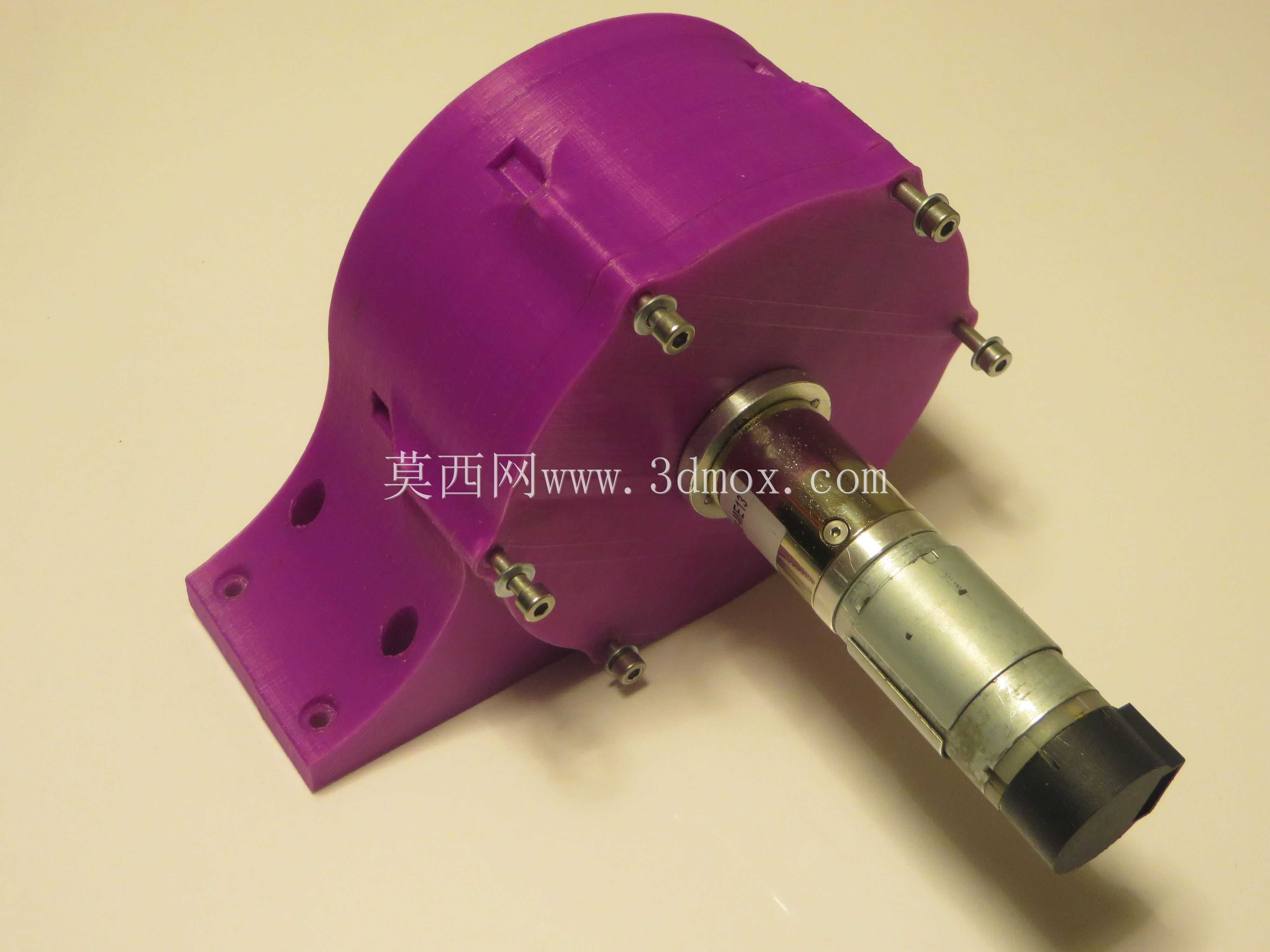

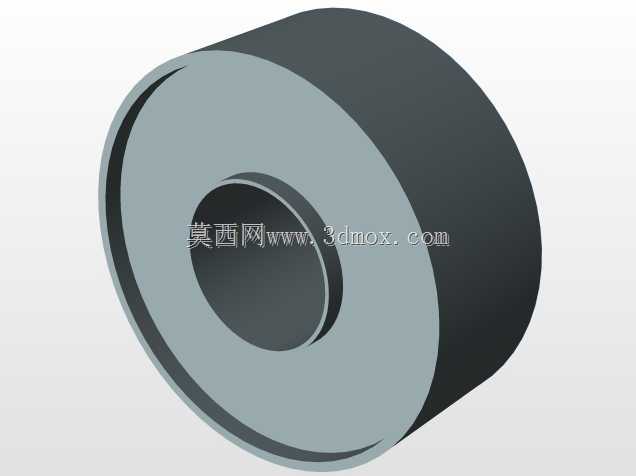

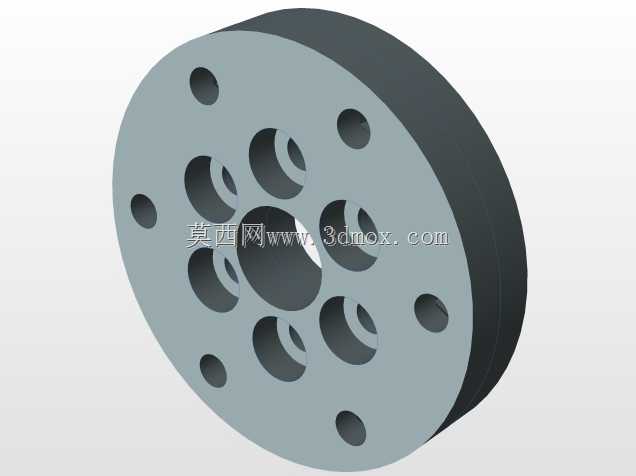

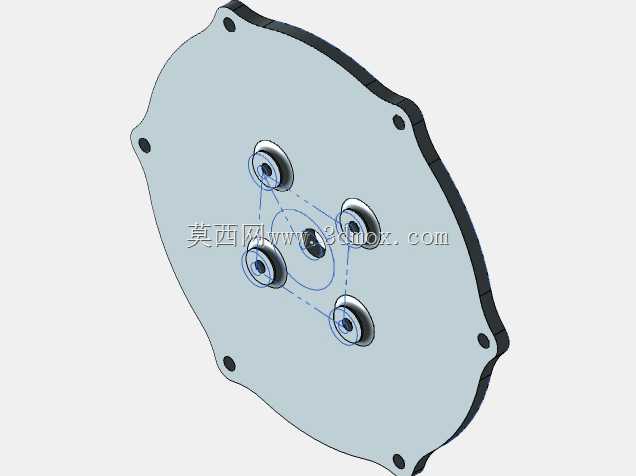

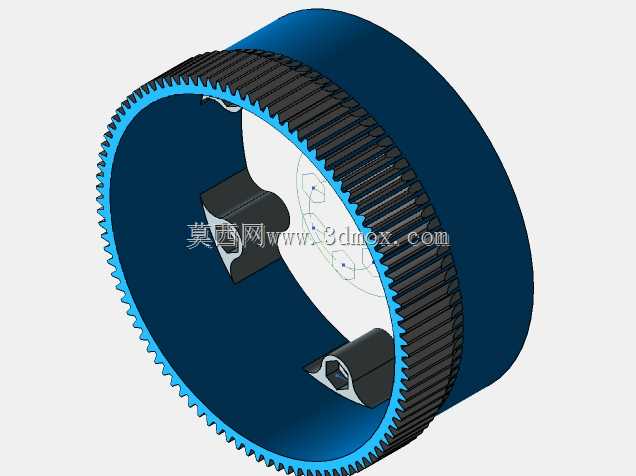

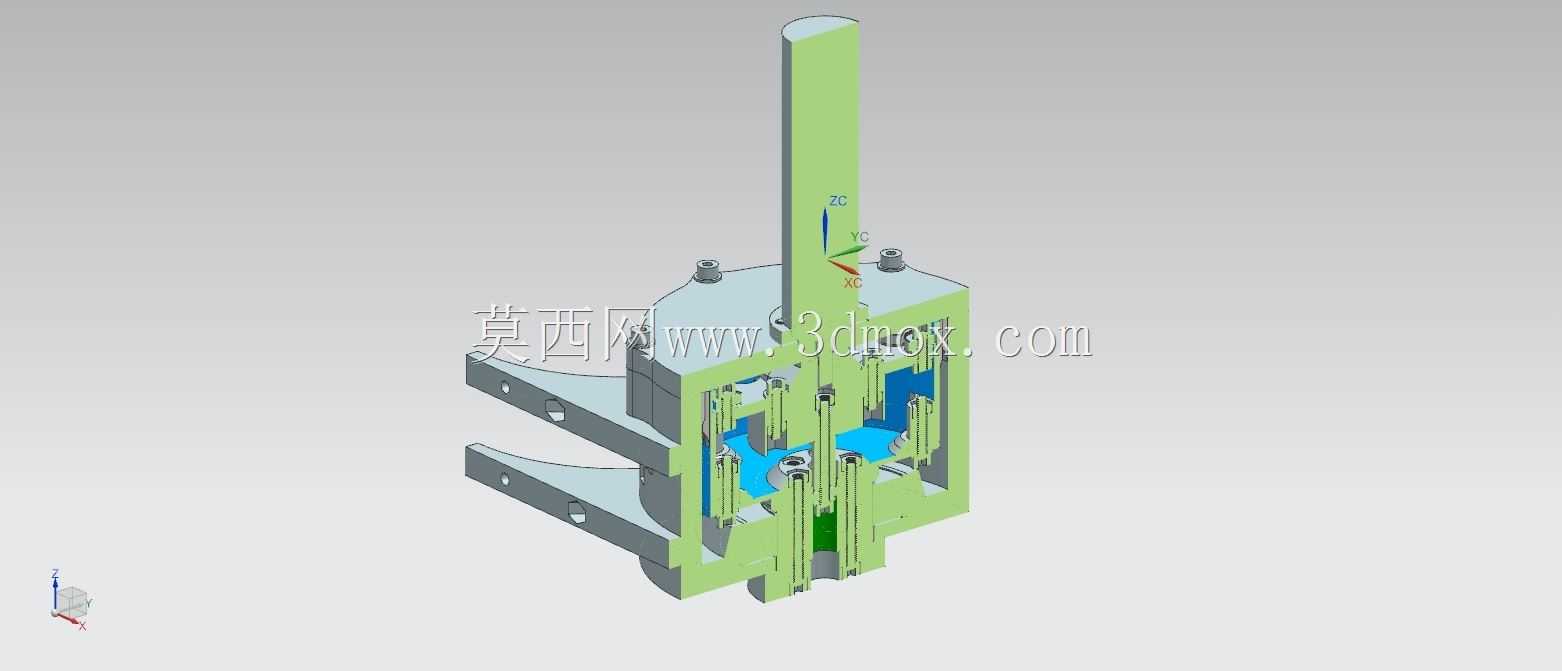

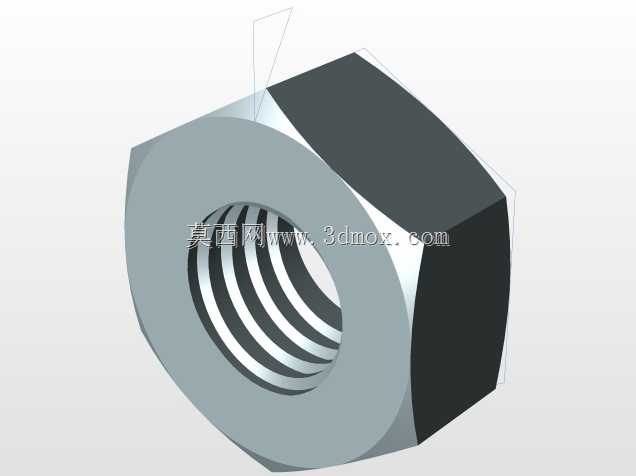

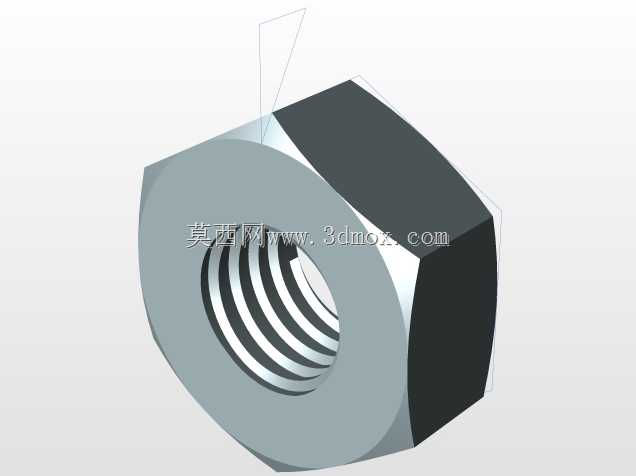

这款应变波齿轮结构主要面向工业机械臂的关节传动场景，在轻载高精度的自动化作业领域有着广泛的应用空间，常见于桌面级协作机器人、小型装配机械手的回转关节部位，能够在紧凑的安装空间内实现大减速比的动力传输，满足机械臂末端精准定位、平稳动作的核心需求。该结构依托谐波传动的核心原理，依靠柔轮的可控弹性变形传递动力，相比传统齿轮传动具备零背隙、传动精度高、承载能力强的突出优势，能够在机械臂启停、换向过程中消除回程间隙，保障末端执行器的动作重复精度，适配电子元件装配、精密工件搬运、实验室自动化操作等对定位精度要求严苛的作业场景。从设计思路来看，整体结构采用集成化布局，将动力输入轴、波发生器、柔轮、刚轮以及输出连接端整合为统一的关节模组，输入轴采用长轴式设计，可直接适配伺服电机的输出端连接，无需额外加装复杂的联轴器组件，大幅缩减了关节整体的轴向尺寸，能够适配机械臂内部狭小的布线与安装空间。结构外部设置了对称分布的安装支耳，支耳上预留了标准安装孔位，可直接与机械臂的臂杆型材进行固定，安装边界规整，无需针对臂杆结构做额外的定制化改型，适配常规的工业机械臂臂杆截面尺寸。内部传动组件采用同轴布局，波发生器与柔轮的配合面经过优化设计，在保障传动强度的同时降低了运转过程中的摩擦损耗，柔轮选用高疲劳强度的合金材质，能够承受长期往复弹性形变带来的应力变化，延长关节整体的使用寿命。结构的壳体部分采用轻量化的镂空设计，在保障整体结构刚性的前提下降低了关节自重，能够减少机械臂运转过程中的惯量，提升动作响应速度，同时壳体预留了足够的内部走线空间，可容纳电机动力线、编码器信号线等管线穿过，避免机械臂运转过程中管线出现磨损、拉扯的问题。整体结构的刚性经过针对性强化，能够承受额定负载下的径向与轴向载荷，在机械臂伸展至最大作业半径时依然可以保持稳定的传动精度，不会出现传动卡顿、精度衰减的问题，动力传输过程平稳，噪音水平远低于传统齿轮传动结构，适合在对作业环境噪音有要求的洁净车间、实验室场景中使用。
