FABtotum分配头v1

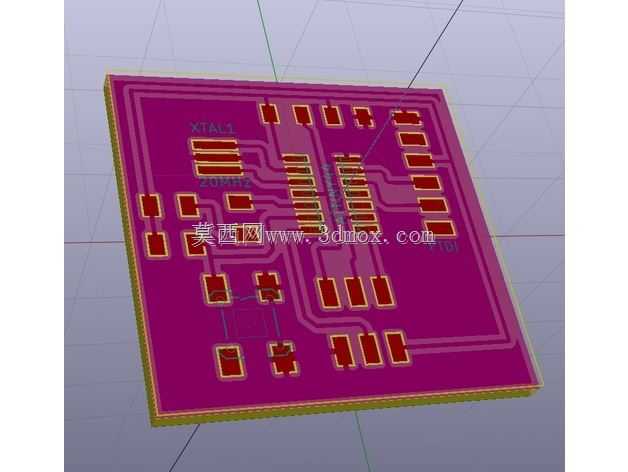

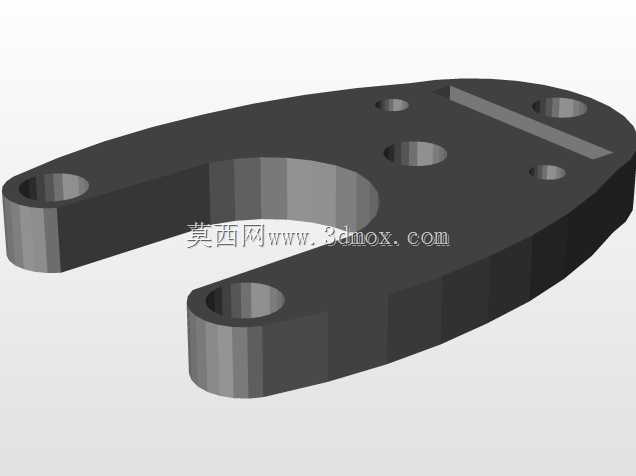

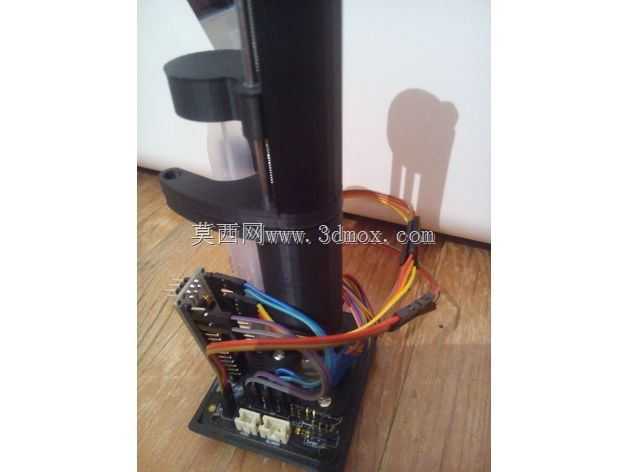

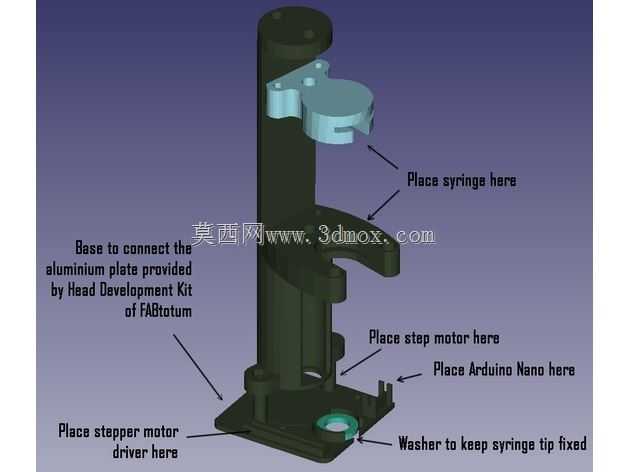

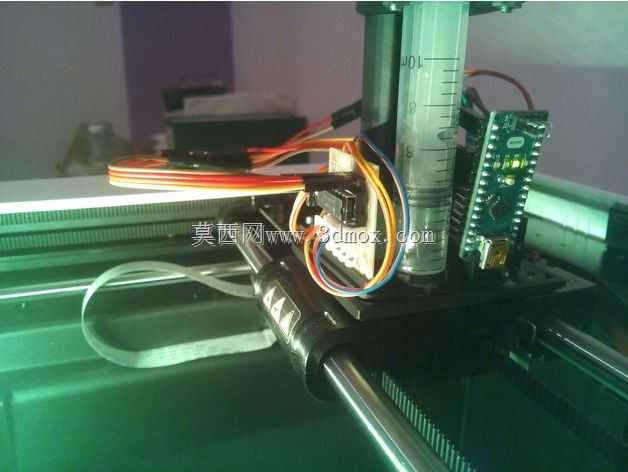

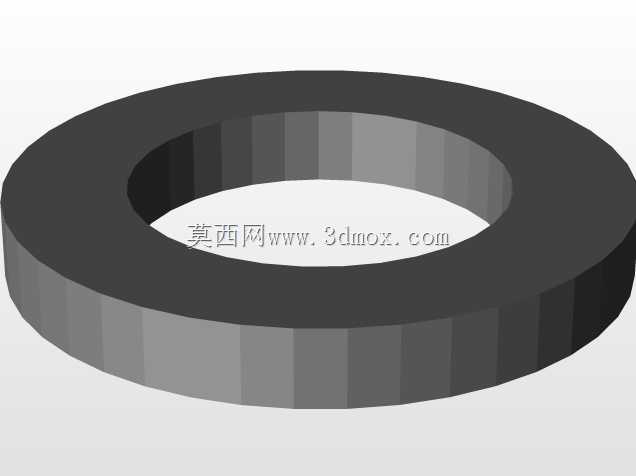

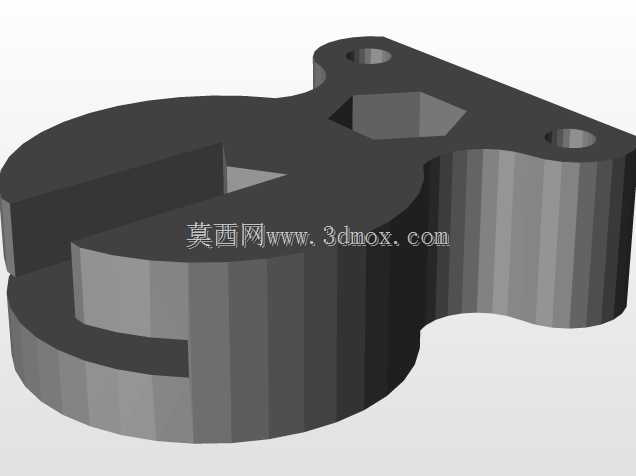

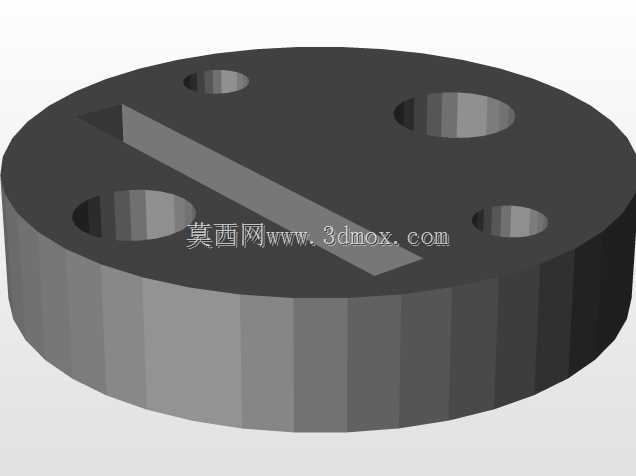

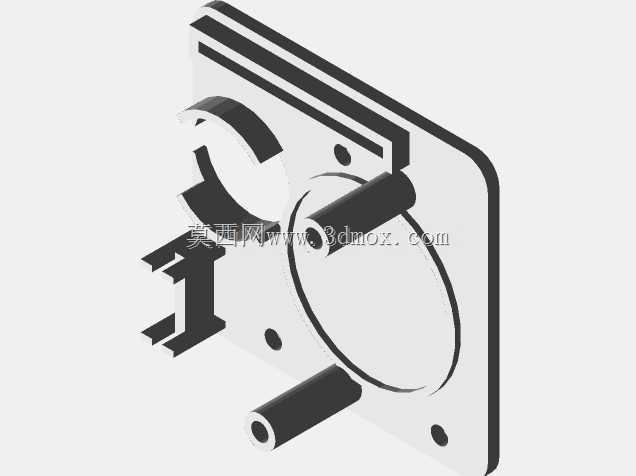

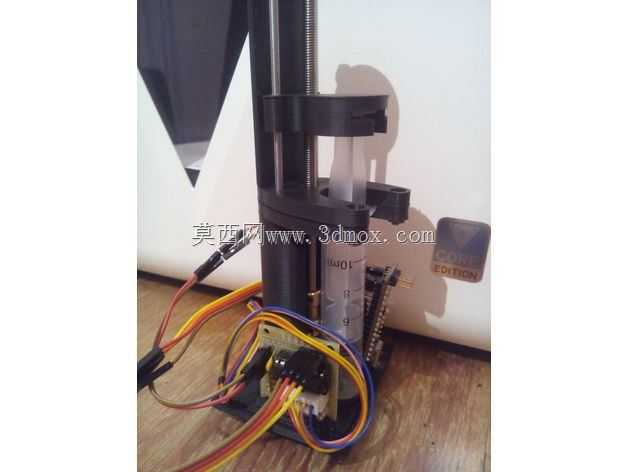

总则info:This custom 点胶头是为FABtotum机开发的(http://www.fabtotum.com). 在本视频中(watch?v=sfShcG9ttyo)给出了一个在PCB上点胶的实例。另请参见分配头与FABtotum的通信测试：https://youtu.be/Y6b74WLYMg0. 示例PCB是FTDI电路(http://archive.fabacademy.org/2016/fablabsingapore/students/98/exercise06.html)采用KiCAD（1206 Imperial）设计。印刷电路板也与晶圆厂使用平面凸轮铣。使用20G 0.6mm ID 1.5''分配针分配带有IPA的稀释焊膏：-使用FABtotum 3D打印自定义分配头。-用于双齿分配头的CAD文件(http://www.diyouware.com/node/174)为FABtotum进行了改装。-电子设备由Arduino Nano v3和我们的固件组成，以便控制28BYJ-48-5V步进带ULN2003驱动器的电机。-CAM软件rpt2pnp(https://github.com/hzeller/rpt2pnp)根据FABtotum的需要进行了调整。通过单击下载按钮查找所有需要的信息（CAD文件、Arduino固件和CAM软件）。您还需要打印FABtotum.H的HDB支持owto:-3D printing：打印FABtotum的所有下载部件和HDB支持。-购买：FABtotum HDB套件，Arduino Nano v3，28BYJ-48-5V，ULN2003，无铅焊膏，异丙醇（IPA），M5丝杠（螺距0.8 mm）。-固件：将.ino文件加载到Arduino Nano。-集成：用螺钉、耦合器等连接所有打印部件（更多信息见twindeats）。然后用提供的螺钉将分配器与HDB支架、铝板和HDB套件的PCB连接起来。将电子元件添加到印刷板上并用电缆连接（更多信息在FABtotum的HDB中）。-CAM:使用“make”构建提供的源代码，并使用KiCAD rpt文件作为输入生成.gcode和.ps文件（更多信息在rpt2pnp中）。-焊膏：用IPA稀释无铅焊膏（保持安全措施）。-分配：操作命令的含义可以在Arduino Nano提供的.ino文件中找到。在FABtotum的fabui colibri操作系统的Jog页面中移动PCB第一个焊盘正上方的针（参见.ps文件）。将生成的gcode粘贴到Jog页面并执行它icense:-The parts 从twindeath修改而来的具有知识共享署名非商业性4.0国际许可，在基本信息中标记。-修改后的rpt2pnp代码具有GNU General Public License v3.0steps:-Lower the 注射器和使用0.5英寸（而不是1.5英寸）的注射器针头（或锥形注射器针尖），以减少膏体挤出过程中的压降。这意味着切割HDB的铝板以降低注射器。-加厚Arduino纳米占位符，因为它很容易损坏。-修改CAM软件以自动执行一些虚拟分配，然后在PCB上开始分配，做更快的动作。-为FABtotum机器做一个挑选和放置的头部。改变log:-2017/10/22：初始上载ebsite:http://www.sniengineering.com/en/services/automations/index.html#projects你知道吗
