FDM型桌面级3D打印机挤出打印头结构

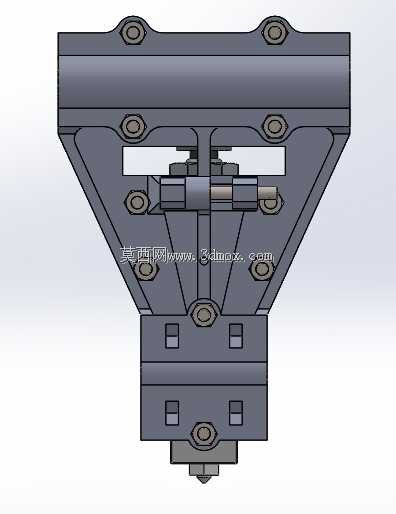

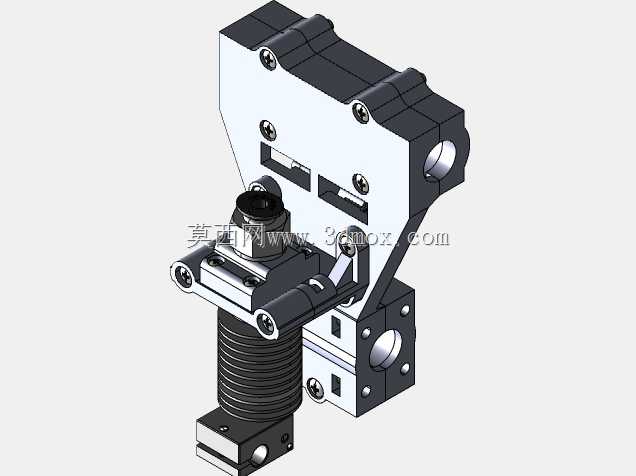

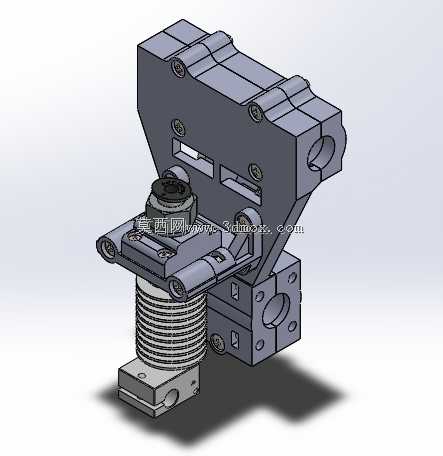

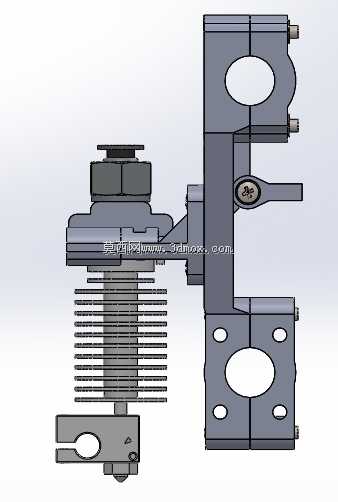

这款3D打印头是FDM熔融沉积成型3D打印机的核心执行部件，主要应用于桌面级民用3D打印、创客教育实训、小批量定制零件生产、工业级原型件快速打样等场景，承担耗材熔融、精准挤出、路径跟随成型的核心功能，直接决定打印成品的层纹精度、出料均匀度与成型稳定性。从功能特性来看，该打印头集成了多模块协同结构：上部为双轮送料压紧机构，通过对称布置的铰接压臂与调节螺栓，可适配1.75mm直径的PLA、ABS、PETG等多种常见打印耗材，能够根据耗材硬度调整压紧力度，既避免打滑造成的出料不足，也防止压轮过度挤压导致耗材变形卡料；中部为散热固定座，采用一体化铝合金铣削成型，预留多组安装孔位，既可以通过侧部通孔固定在X轴运动滑台上，也能兼容不同规格的近程、远程送料安装方案，座体上的镂空槽既减轻了运动端负载，也为内置的散热风道预留了流通空间，避免热量向上传导导致耗材提前软化堵头；下部为热熔挤出端，集成了带散热鳍片的喉管、加热铝块与可更换喷嘴，喉管的散热鳍片配合上部散热结构形成稳定的温度梯度，保证耗材仅在喷嘴加热区熔融，加热块内置的加热棒与测温孔可精准控制熔融温度，适配不同耗材的熔点需求，喷嘴采用标准螺纹接口，可根据打印精度需求更换0.2mm到1.0mm不同口径的型号。在设计思路上，该结构优先考虑了拆装维护的便捷性，所有连接部位均采用标准紧固件，无需专用工具即可完成喷嘴清理、喉管疏通、压轮更换等日常维护操作；整体结构采用对称式布局，重心集中在安装孔位的中心轴线上，可减少高速运动时的惯性晃动，提升打印过程的运动稳定性。在安装边界方面，该打印头整体宽度控制在80mm以内，高度方向从安装基准面到喷嘴端部的距离为120mm，侧部安装孔位采用标准20mm孔距的通用规格，可直接适配多数开源桌面级3D打印机的滑台安装位，无需额外改装转接件，下部喷嘴端部预留了足够的调平空间，可配合自动调平传感器完成精准的平台高度校准，适配不同厚度的打印平台配置。
