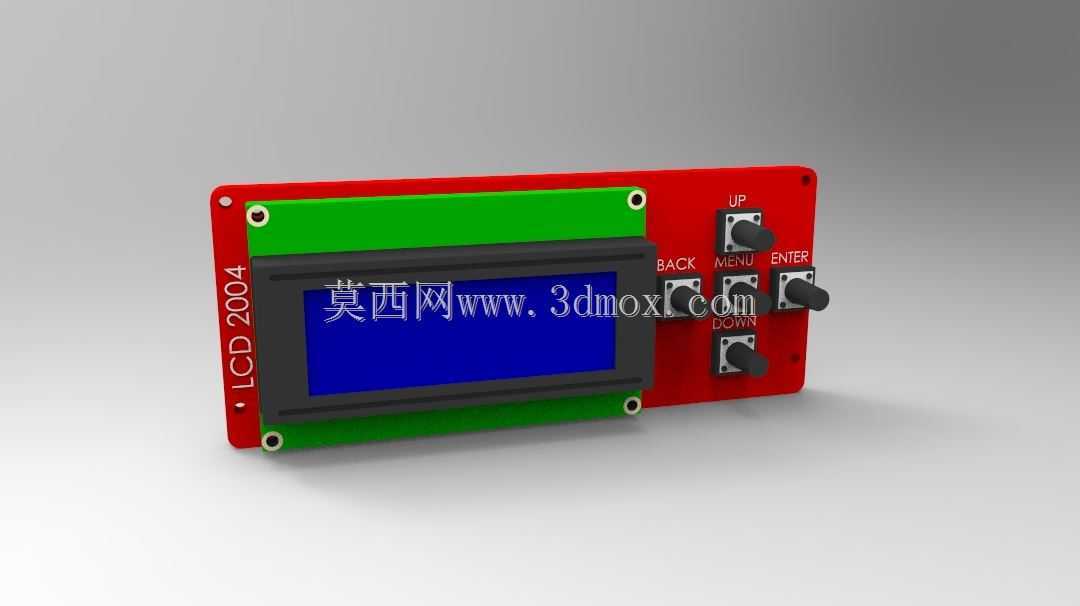

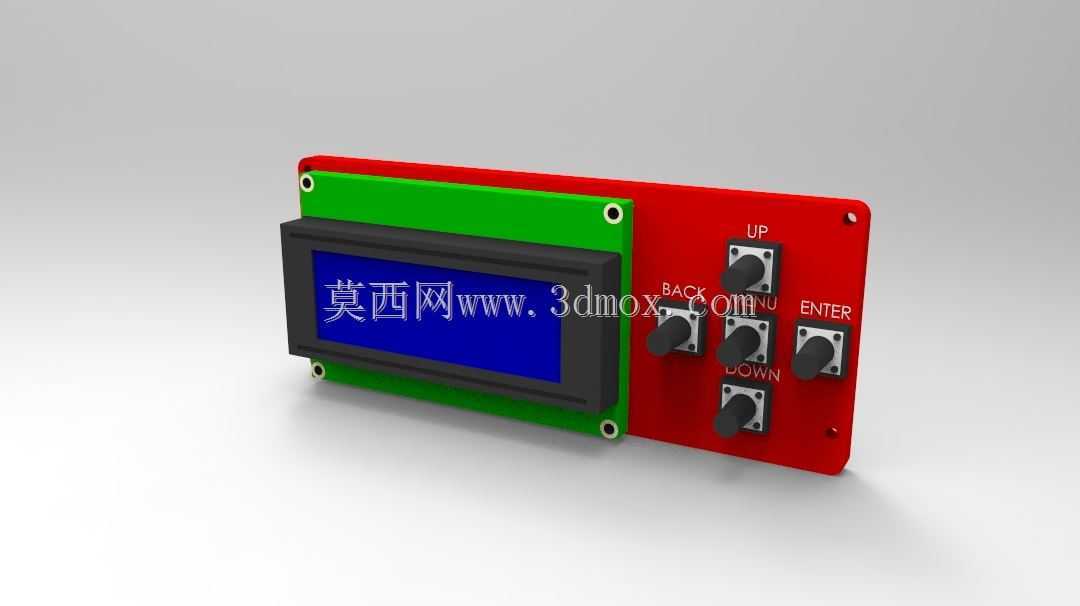

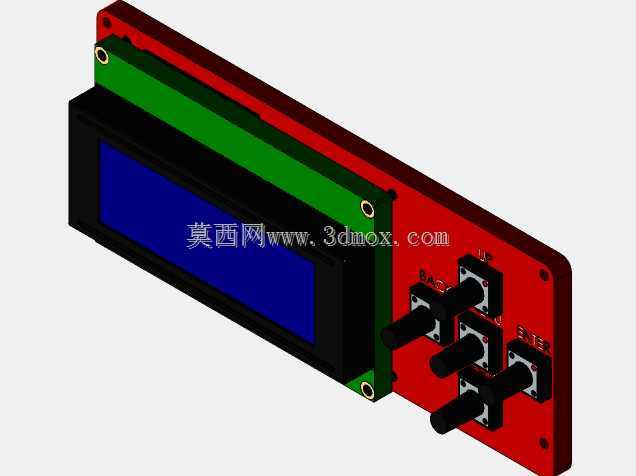

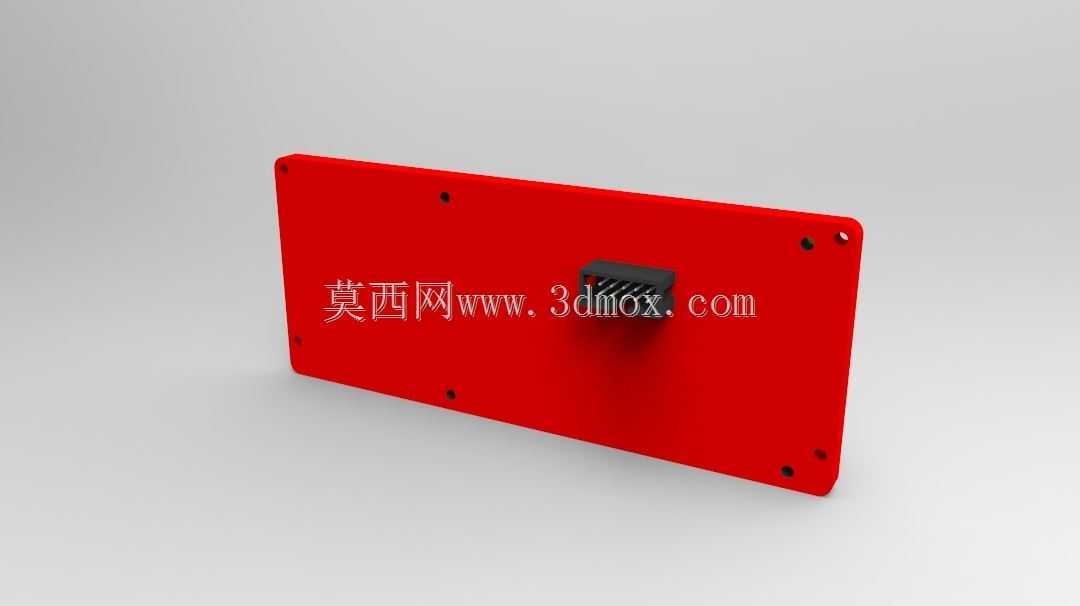

带按键控制的LCD2004字符显示模块

这款LCD2004字符显示模块是嵌入式开发、小型工控设备、开源电子项目中极为常用的人机交互组件，核心作用是为设备提供直观的字符信息输出通道，同时集成独立按键阵列实现基础参数输入与功能切换，无需额外外接输入部件即可完成简单的人机交互闭环，广泛应用在小型温控设备、3D打印机控制端、小型实验检测装置、开源创客项目、简易工业参数采集终端等场景中，能够稳定输出字母、数字、常用符号等内容，满足低复杂度设备的信息展示需求。模块整体采用分体式拼接结构设计，显示区域与按键控制区域做了分区布局，显示部分采用绿色安装边框搭配黑色屏幕防护胶框，蓝色背光的显示面板嵌装在胶框内部，边框四角预留标准安装孔位，可直接通过螺丝固定在设备壳体或者控制支架上，安装孔位间距符合通用嵌入式显示模块的安装规范，能够适配多数常规设备的面板开孔尺寸，无需额外定制安装支架即可完成装配。按键控制区域采用红色PCB基板，集成了五枚独立轻触按键，分别对应上移、下移、返回、确认、菜单切换功能，按键布局符合常规操作逻辑，用户无需额外学习即可快速上手操作，按键采用直插式焊接结构，触发力度适中，使用寿命满足常规工业场景下的操作频次需求。从设计思路来看，这款模块将显示与输入功能做了一体化整合，省去了开发者单独选型按键、单独设计按键PCB的流程，能够直接嵌入到整体控制电路中，缩短项目开发周期；显示部分采用5x8点阵排布逻辑，单块屏幕可同时显示4行、每行20个字符，字符之间预留固定间距避免显示内容粘连，行间距也做了合理规划，保证多内容展示时的可读性，背光均匀度经过调校，在室内常规光照环境下无需额外补光即可清晰读取显示内容。模块整体厚度控制在较低水平，安装时不会占用过多设备内部纵深空间，边缘做了圆角处理避免装配时划伤线路或者操作人员，PCB板边缘走线做了绝缘防护，降低短路风险，外接引脚采用标准排针接口定义，可直接对接主流的开源控制板与小型工控主板，无需额外做引脚转接，适配性极强。
