滑板转向支架结构设计方案

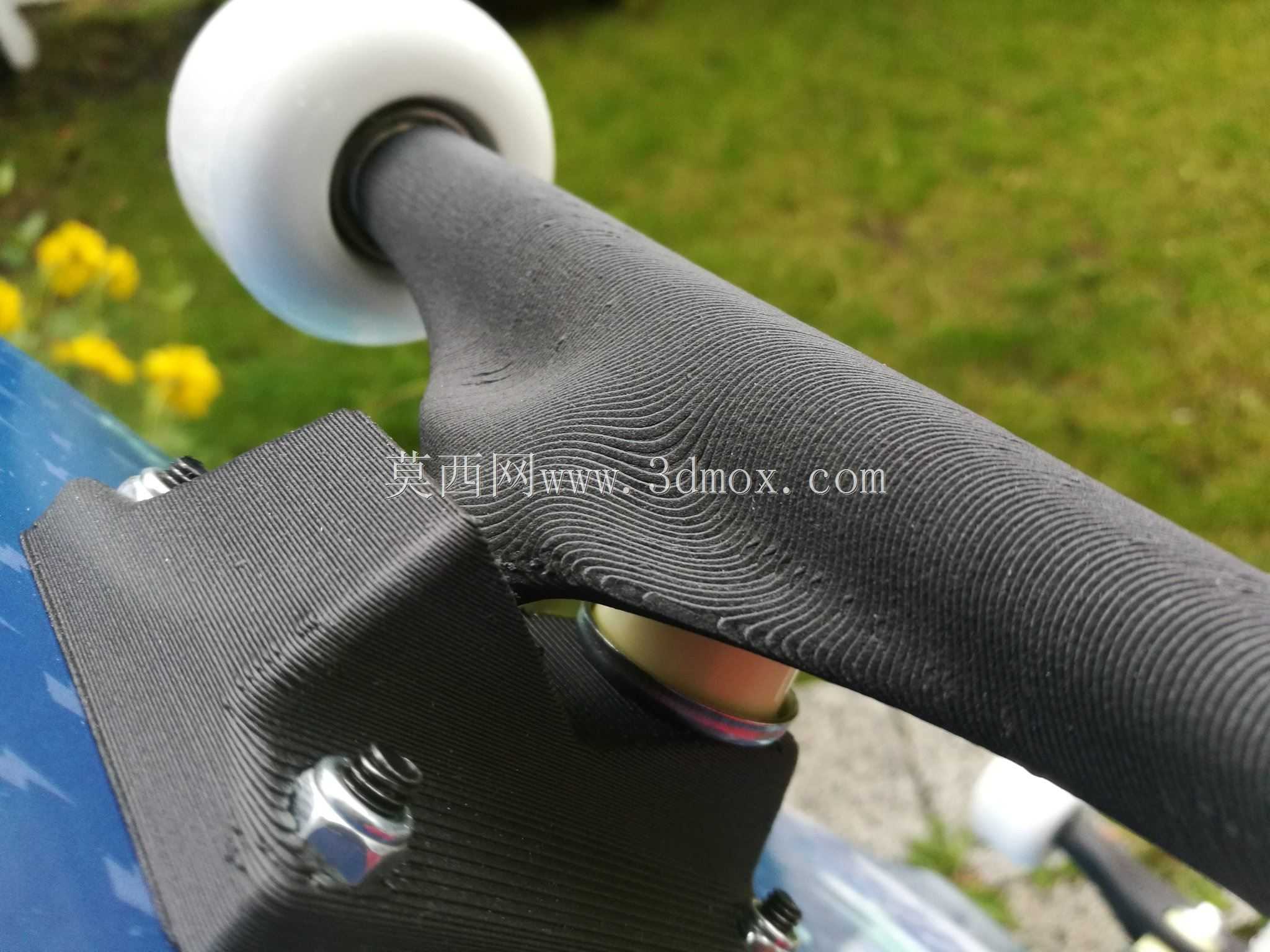

该结构为滑板核心转向支撑部件，是连接滑板板面与轮组的关键承载构件，主要应用于街头滑板、陆地冲浪板等休闲运动器材的装配场景，承担滑行过程中的载荷传递、转向导向与冲击缓冲功能。日常滑行时，板面传递的踩踏压力、转向扭力以及路面反馈的颠簸冲击都会集中作用在该部件上，其结构强度与转向阻尼设计直接决定滑板的操控手感与使用安全。

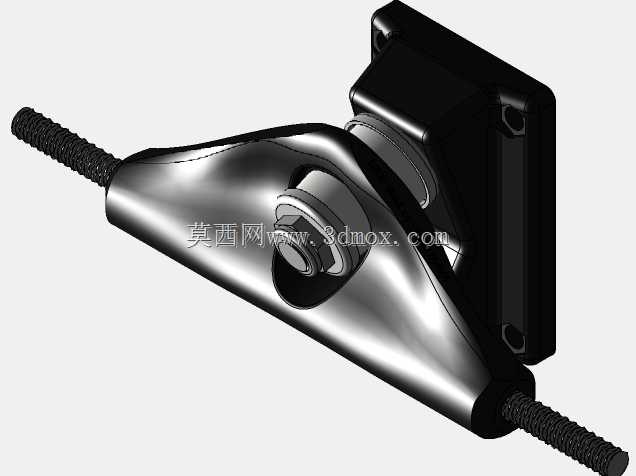

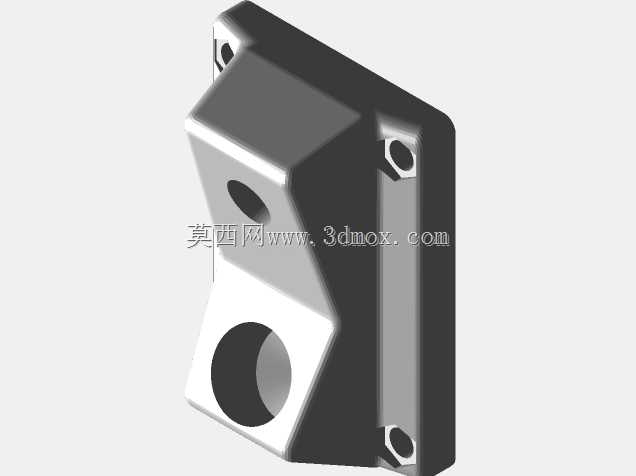

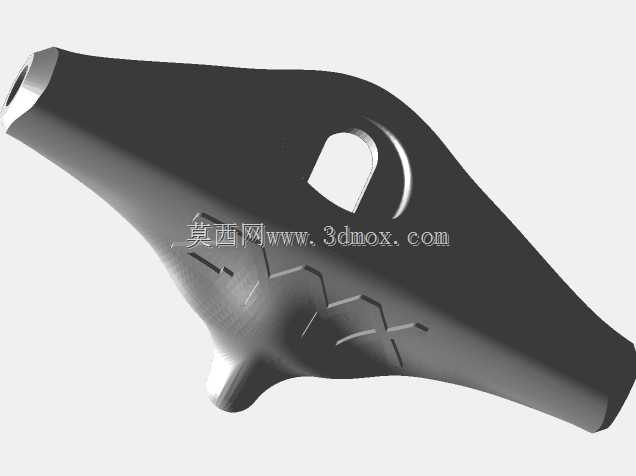

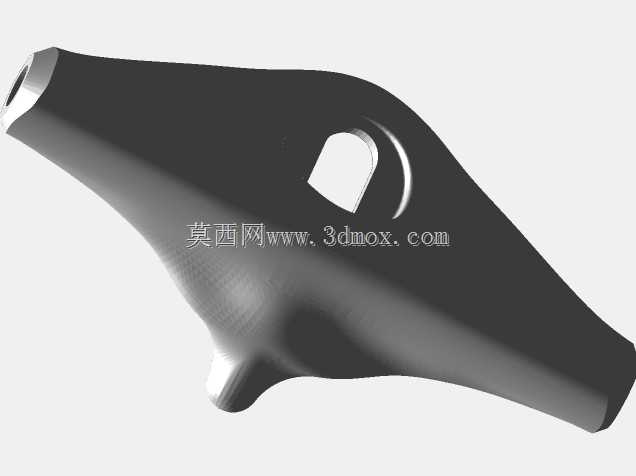

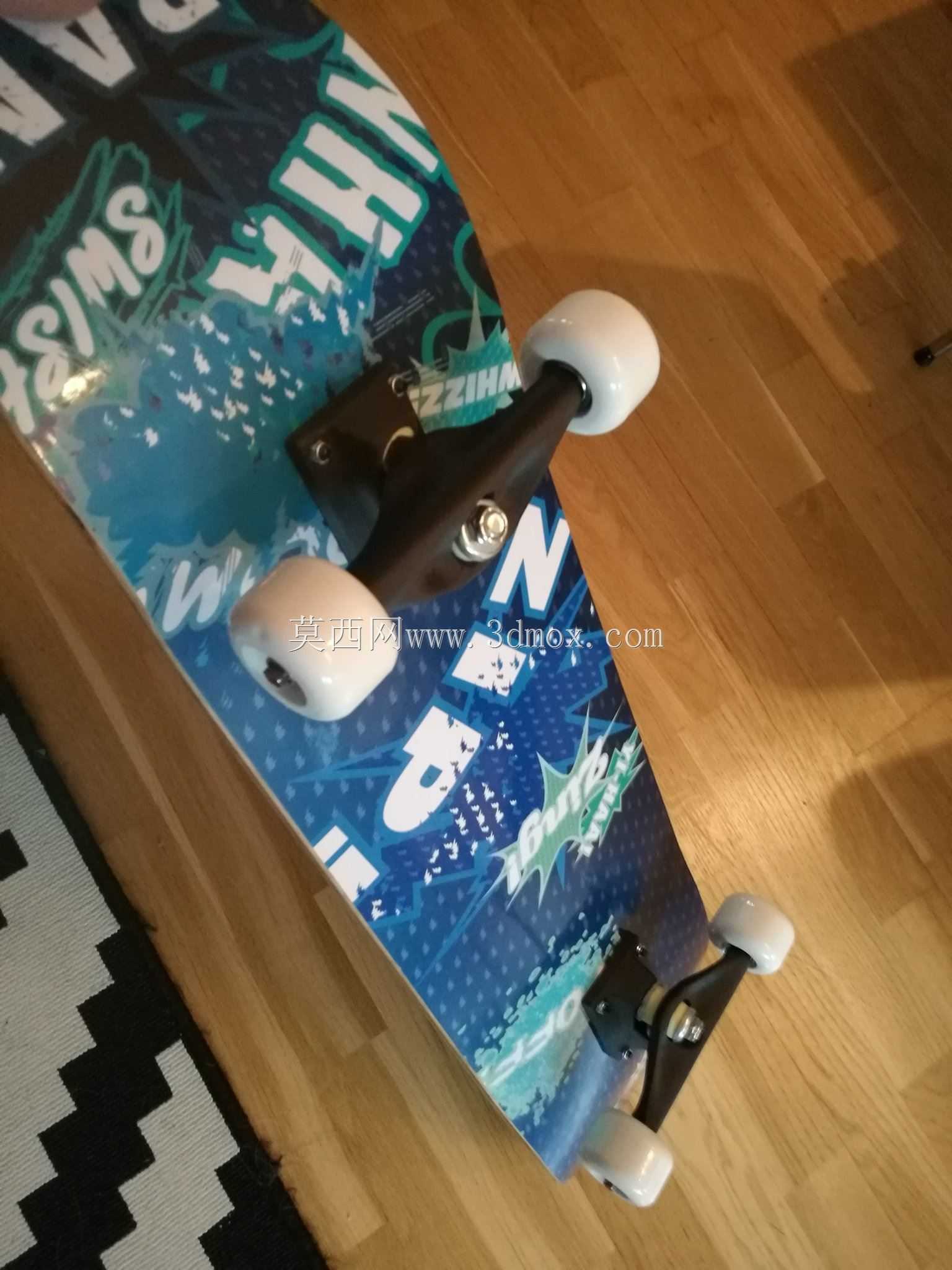

该部件整体采用分体式组合结构，下部为带安装孔的压铸底座，可通过紧固件与滑板板面底部牢牢固定，底座上部设置弧形配合面，与中部的转向枢轴座贴合，实现左右转向的摆动自由度；上部为带轮轴安装位的支架主体，横向贯穿的长螺纹杆为轮组安装轴，用于固定滑板轮组与轴承，中部的锁紧螺母与弹性垫片组用于调节转向阻尼，可根据使用者的滑行习惯调整转向松紧度，兼顾灵活转向与高速滑行的稳定性需求。

设计过程中优先考虑结构的力学承载性能，底座的四个安装孔位按照标准滑板桥的安装孔距设计，适配市面上绝大多数主流滑板板面的安装尺寸，无需额外打孔即可直接替换安装；整体轮廓采用流线型过渡设计，避免尖锐棱角在滑行摔倒时造成磕碰伤害，同时兼顾轻量化与结构强度，在应力集中的枢轴配合位置做了加厚处理，可承受大落差落地时的瞬时冲击载荷。

安装边界方面，底座贴合板面的接触面为平面设计，适配常规7层枫木滑板板面的底部弧度，安装后不会出现局部应力集中导致板面开裂的问题；轮轴的伸出长度适配常规直径52-60mm的滑板轮，搭配标准608轴承即可完成轮组装配，转向摆动角度范围控制在正负25度区间，既满足日常转向、绕桩的灵活度需求，也避免转向角度过大导致的侧翻风险。中部的弹性缓冲结构可过滤路面细碎颠簸，提升滑行时的脚感舒适度，金属材质的主体结构可承受长期使用的磨损与疲劳载荷，适配街头滑行、碗池滑行等多种使用场景的性能需求。
