DIY数控设备用滚轮式直线滑动导轨

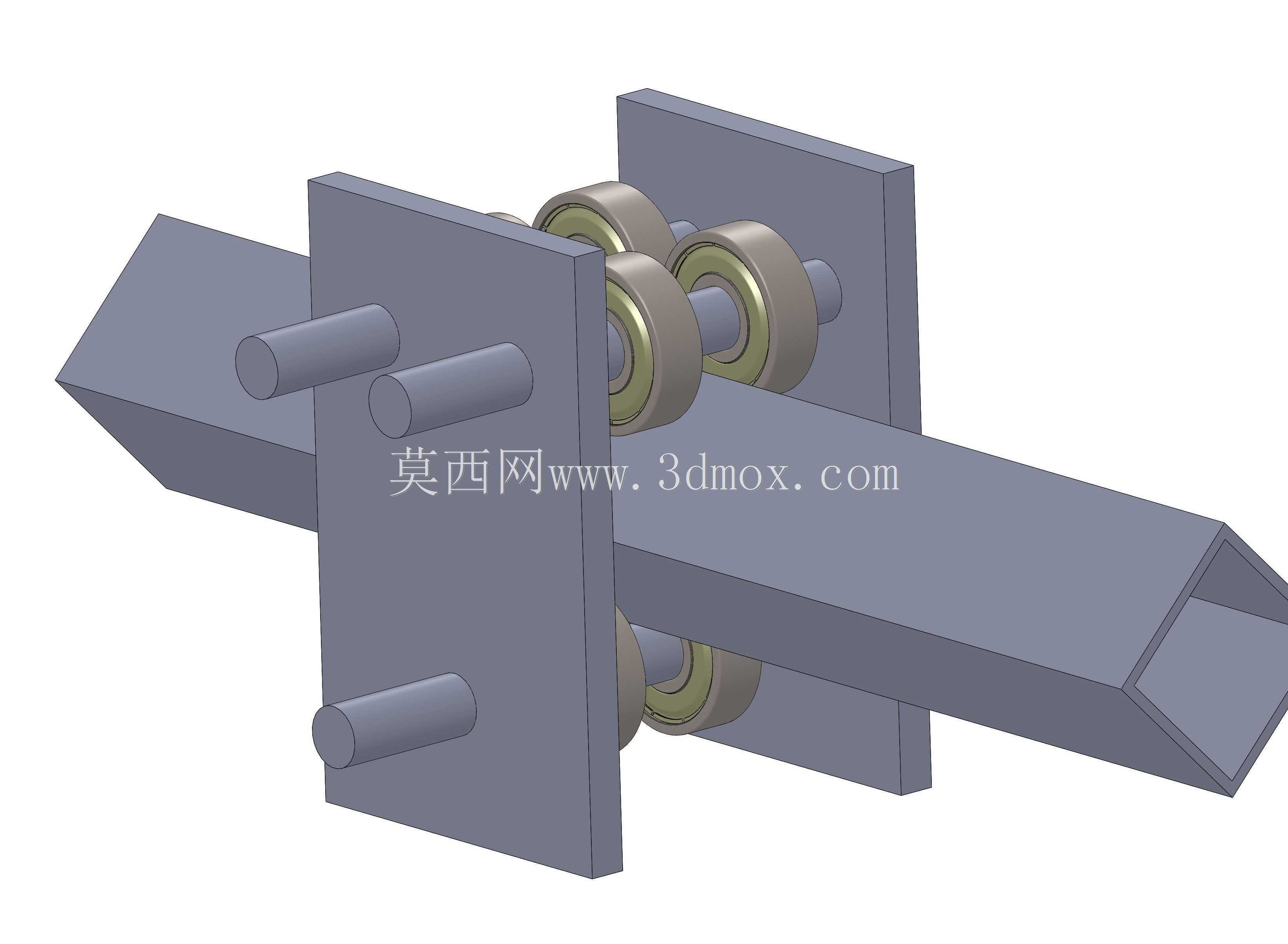

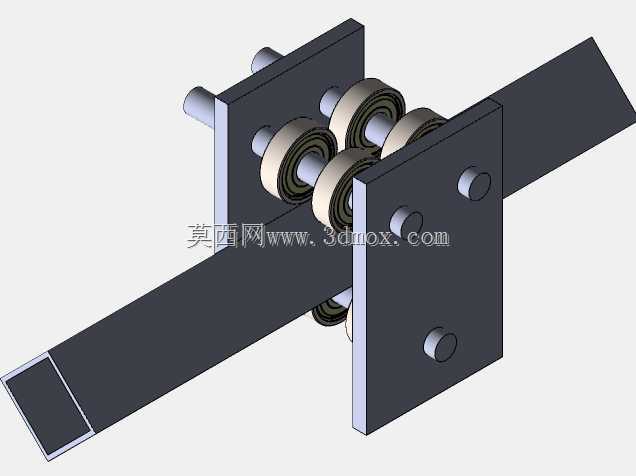

这款滚轮式直线滑动导轨，主要面向小型DIY数控加工设备的开发场景，适配桌面级CNC路由器、小型雕铣设备的直线运动导向需求，也可移植到小型自动化送料机构、教学演示类机械装置中作为直线运动承载部件，解决小型自制设备中高精度导轨成本过高、采购周期长的痛点。从实际用途来看，该导轨承担滑动平台的直线运动导向与载荷承载功能，可保障运动部件沿固定轨迹做平稳往复直线运动，抵消运动过程中的侧向偏转力矩，避免加工过程中平台出现偏移、抖动问题，保障加工精度的稳定性。从功能特性来看，这款导轨采用多组滚轮夹持光轴的结构设计，搭配常用的608ZZ深沟球轴承作为滚轮核心部件，相比传统滚珠导轨成本更低，配件采购便捷，后期维护更换难度小；滚轮与光轴的接触形式为滚动摩擦，运行阻力小，滑动顺畅无卡顿，同时多组滚轮对称布置的结构，可同时承受径向、轴向的复合载荷，抗倾覆能力优于单排滚轮结构，适配小型设备加工时的切削载荷受力场景。设计思路上，整体采用模块化分体结构，安装板与滚轮座采用一体化板式设计，减少了多余的连接部件，既降低了整体装配难度，也减少了连接间隙带来的精度误差；安装板上预留的多个固定孔位，可灵活适配不同规格的滑台安装需求，用户可根据自身设备的安装尺寸调整固定位置，无需额外加工转接板；导轨条采用标准型材加工，用户可根据自身设备的行程需求裁切对应长度，无需定制特殊规格的导轨型材，大幅降低自制设备的改造成本。外形尺寸与安装边界方面，整体结构紧凑，横向安装占用空间小，导轨条宽度适配小型桌面设备的安装空间，滚轮组件突出安装板的高度较低，不会过多占用Z轴方向的安装空间，适配小型设备紧凑的内部布局需求；安装孔位采用通用孔距设计，可直接与常见的铝型材框架、钢板机架进行连接固定，无需对原有设备的机架做大规模改造，用户可直接将该导轨组件装配到自制设备上，缩短设备搭建周期。
