19毫米夹紧式刚性联轴器结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261069
  • 19毫米夹紧式刚性联轴器结构设计
  • 19毫米夹紧式刚性联轴器结构设计
  • 19毫米夹紧式刚性联轴器结构设计

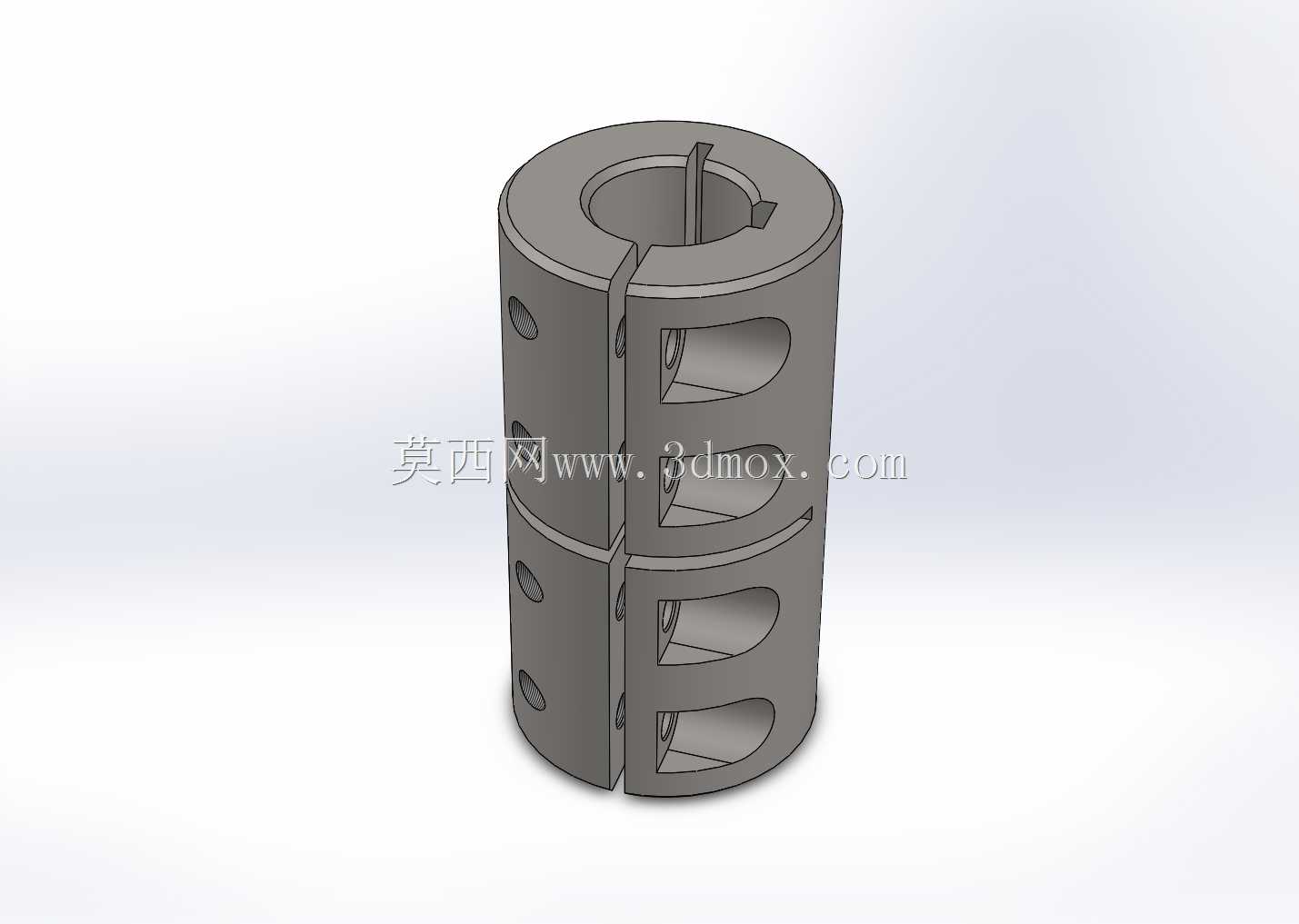

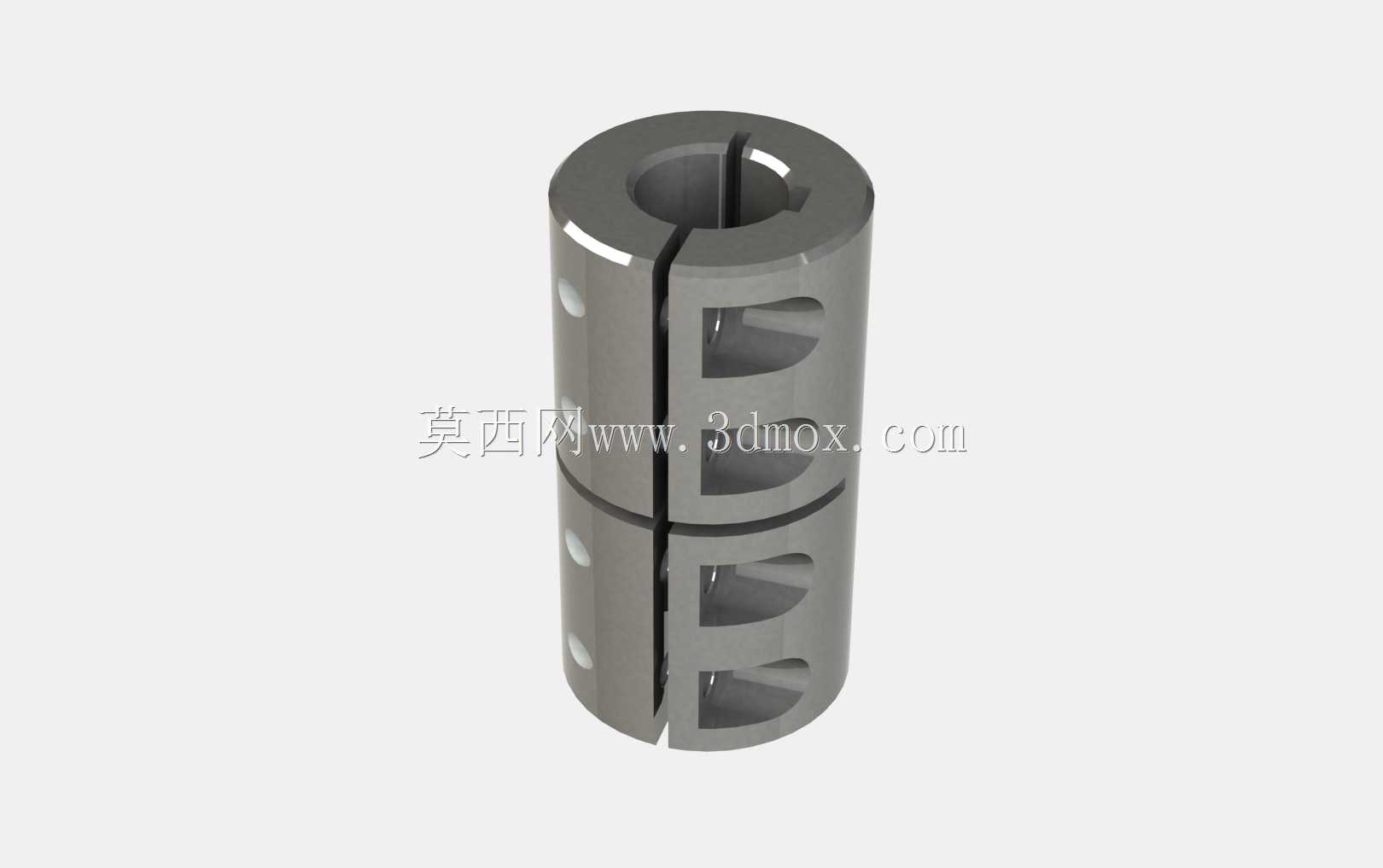

这款夹紧式刚性联轴器主要用于两根同轴传动轴的刚性连接场景,常见于小型输送设备、桌面级加工装置、精密传动模组等对轴系对中精度有一定要求的传动链路中,区别于弹性联轴器,这类刚性夹紧结构无缓冲间隙,能够实现无背隙的扭矩传递,适合转速平稳、无频繁正反转冲击的传动工况。从结构设计来看,整体采用一体式开槽夹紧结构,沿轴向开设通缝将轴套分为上下两个夹紧半体,无需完全拆分即可完成轴的装入与锁紧,相比传统键连接的分体式刚性联轴器,安装调试的便捷性更高,同时轴孔内壁开设标准键槽,可适配带平键的传动轴,兼顾扭矩传递的可靠性与装拆效率。联轴器本体上沿轴向排布多组锁紧螺钉孔,锁紧时螺钉提供的夹紧力沿通缝均匀作用在轴表面,配合键槽的周向限位,可避免轴与联轴器之间出现相对滑动,保证传动同步性。本体侧面开设的多组镂空槽并非减重设计,这类结构一方面可以观察轴的插入深度,保证两侧轴的插入尺寸符合安装要求,另一方面也能在夹紧过程中为本体提供微小的形变空间,让夹紧力更均匀地包覆在轴表面,避免局部应力集中刮伤轴表面。尺寸边界上,这款联轴器适配19mm直径的连接轴,整体轴向长度为76mm,键槽适配6mm规格的平键,安装时需配套使用M5×16规格的带帽锁紧螺钉,安装前需保证两根待连接轴的同轴度误差在允许范围内,由于是刚性连接结构,无法补偿轴系的径向、角向与轴向偏差,因此安装时需先调整两端轴的对中精度,再依次对角拧紧锁紧螺钉,避免单侧受力导致联轴器变形或轴系运行时出现额外负载。这类联轴器在小型自动化设备的动力输出端与执行端连接中应用广泛,比如小型传送带的驱动辊与电机轴连接、桌面钻孔设备的主轴与电机轴连接等场景,相比弹性联轴器,刚性结构的传动精度更高,不会因为弹性元件的形变导致传动滞后,适合对传动同步性要求较高的中低负载传动场景。建模过程中需重点注意夹紧缝的间隙设计,间隙过小会导致锁紧时无法提供足够的夹紧形变空间,间隙过大则会降低整体结构刚性,同时螺钉孔的位置需沿轴向均匀排布,保证夹紧力沿轴的接触长度均匀分布,键槽的尺寸公差需符合对应轴径的平键配合标准,避免装配时出现键槽过松或过紧的问题,轴孔的公差选择需兼顾装配便捷性与夹紧后的抱紧力,通常选用过渡配合公差区间,保证轴可以顺利插入的同时,锁紧后不会出现松动。
