简易数控设备Z轴直线滑台结构

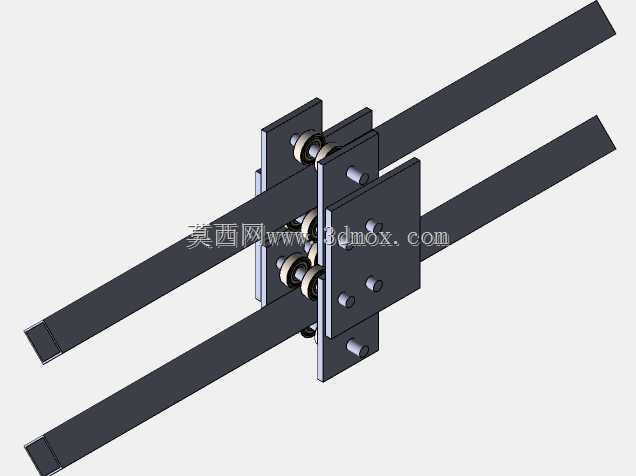

这款Z轴直线滑台结构，主要面向小型数控加工设备、桌面级3D打印设备的Z向进给单元开发，可直接适配小型数控路由器、桌面雕刻机、DIY数控铣床等设备的垂向运动需求，也可作为小型自动化上下料机构的升降执行单元使用，覆盖个人DIY制作、小型工坊零件加工、教学实验设备搭建等多个场景。从实际用途来看，该结构承担设备Z轴方向的精准直线进给动作，可带动加工主轴、打印喷头等执行部件完成垂向的位置调整，满足分层加工、逐层堆叠制造过程中对Z向位移精度、运动平稳性的核心要求，相比复杂的商用滑台，该结构简化了非必要的冗余设计，降低了搭建与维护成本，更适合入门级数控设备的快速搭建。在功能特性上，该结构采用双立柱对称布局设计，两根平行的立式支撑柱搭配滑动组件，可有效抵消单侧负载带来的倾覆力矩，保证垂向运动过程中滑台的姿态稳定，避免运动过程中出现卡顿、偏移问题；滑动接触面采用低摩擦设计，运动阻力小，即使搭配小扭矩的驱动组件也能实现顺畅的上下位移，同时预留了驱动组件的安装位置，可根据实际负载需求选择丝杠传动、同步带传动等不同的驱动方案，适配不同的进给速度与精度要求。设计思路上，该结构优先考虑易搭建性与通用性，所有结构件均采用常规加工工艺即可制作，无需特殊定制的异形零件，普通爱好者使用常见的型材、板材就能完成组装，同时整体结构采用模块化设计，支撑柱、滑座、安装板等部件均可单独拆卸更换，后期维护、改装的灵活度极高，用户可根据自身设备的安装空间调整支撑柱的长度，适配不同的Z轴行程需求。外形尺寸与安装边界方面，该结构整体采用窄型立式布局，横向占用空间极小，可直接安装在设备的工作台后侧或两侧，不会过多占用X/Y轴的有效加工行程；底部预留了标准化的安装孔位，可直接与常见的铝型材框架、钢板工作台面连接固定，顶部也预留了驱动电机、限位开关的安装位置，无需额外打孔改装即可完成整机组装，滑台的执行端安装面也预留了通用的螺孔阵列，可直接固定主轴夹具、喷头安装座等常用执行部件，适配绝大多数小型数控设备的安装接口标准。
