F16战机前起落架等比例缩小结构

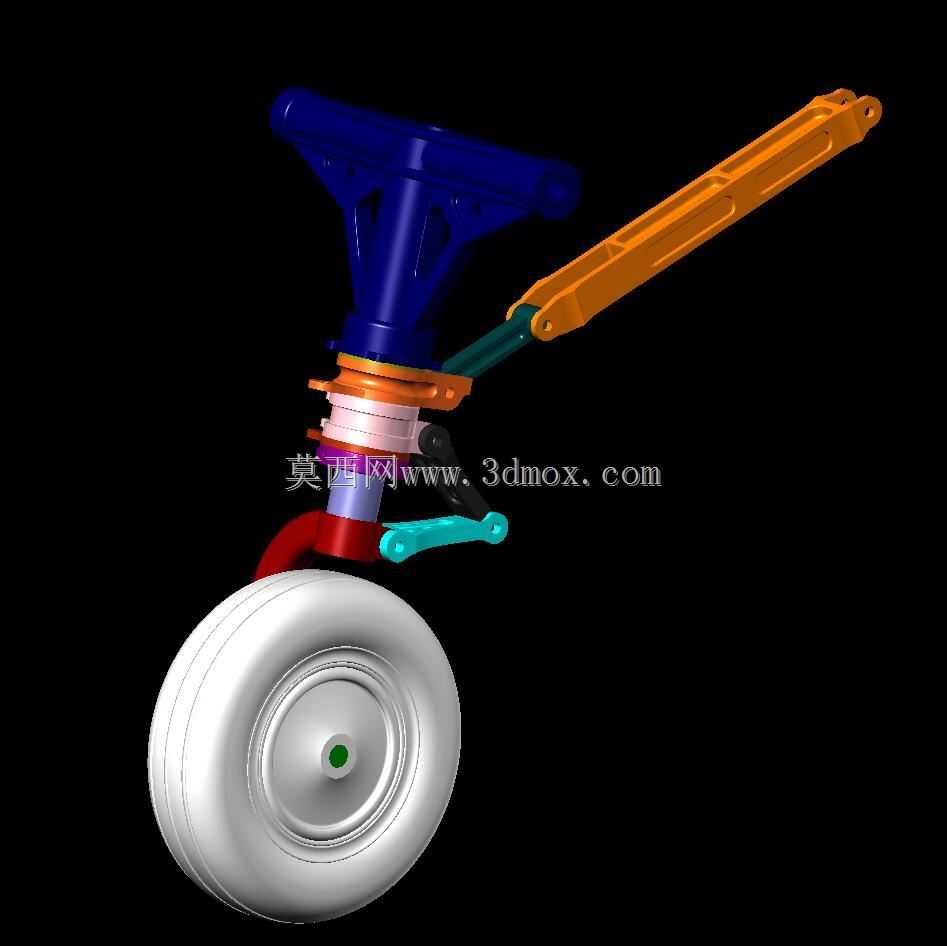

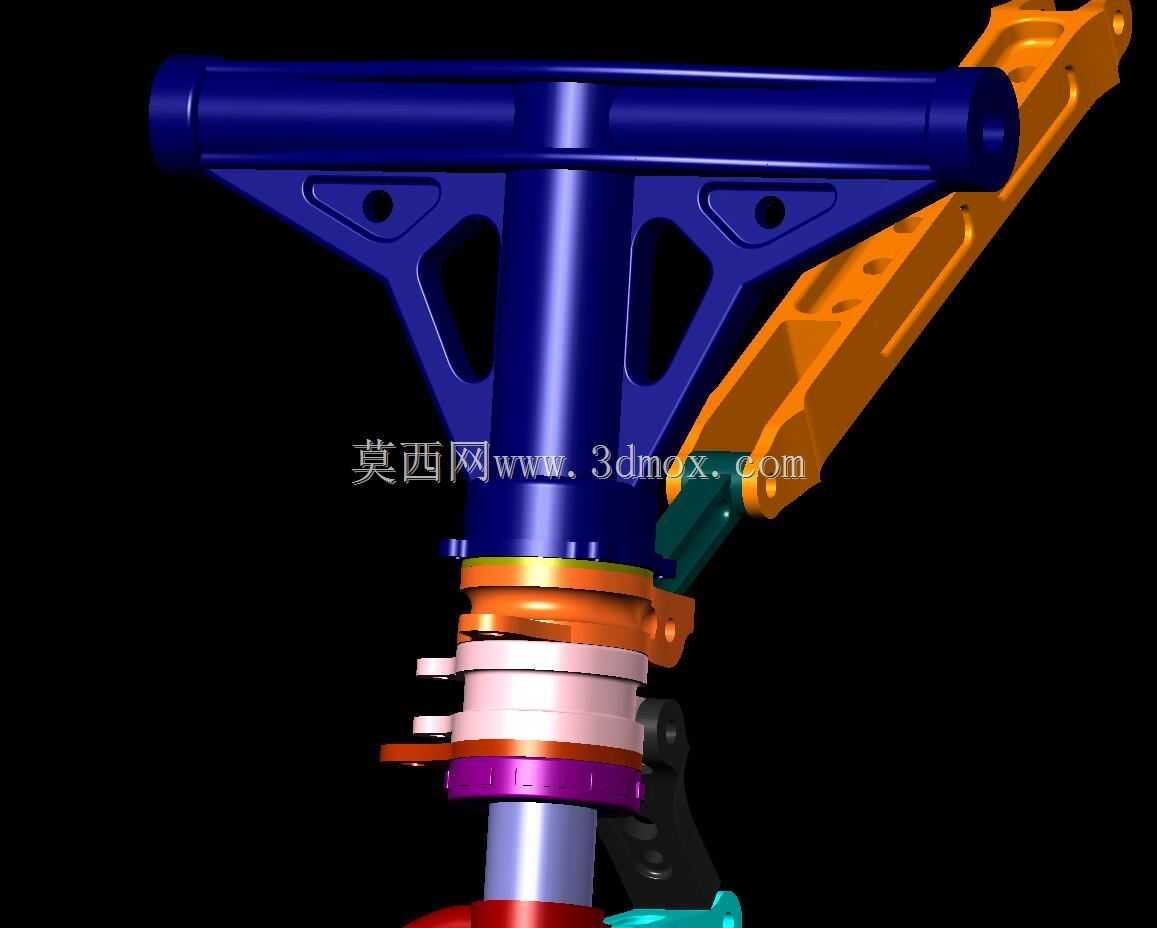

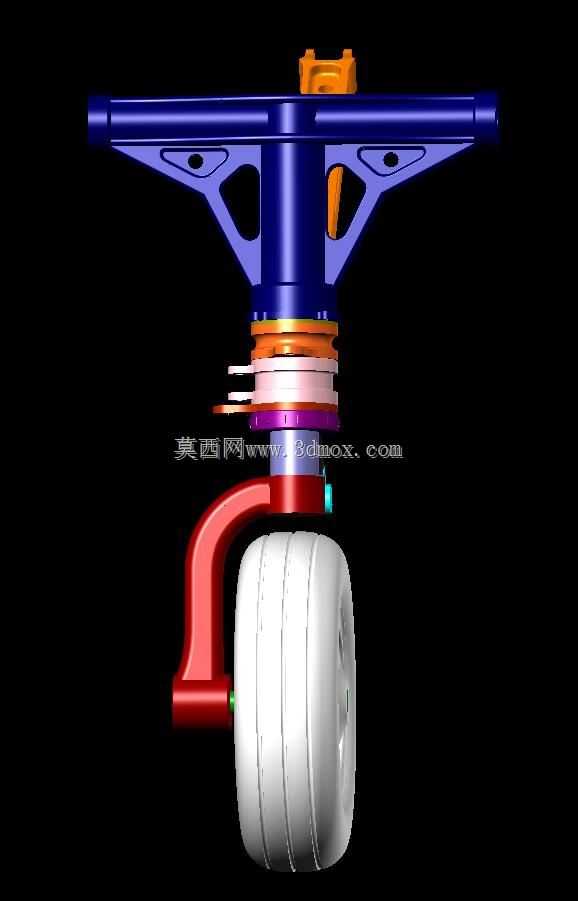

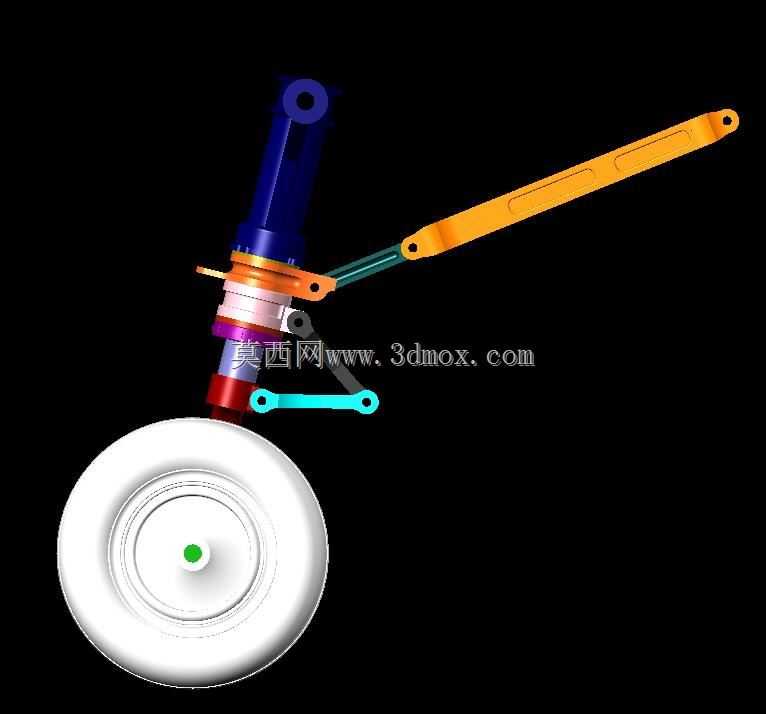

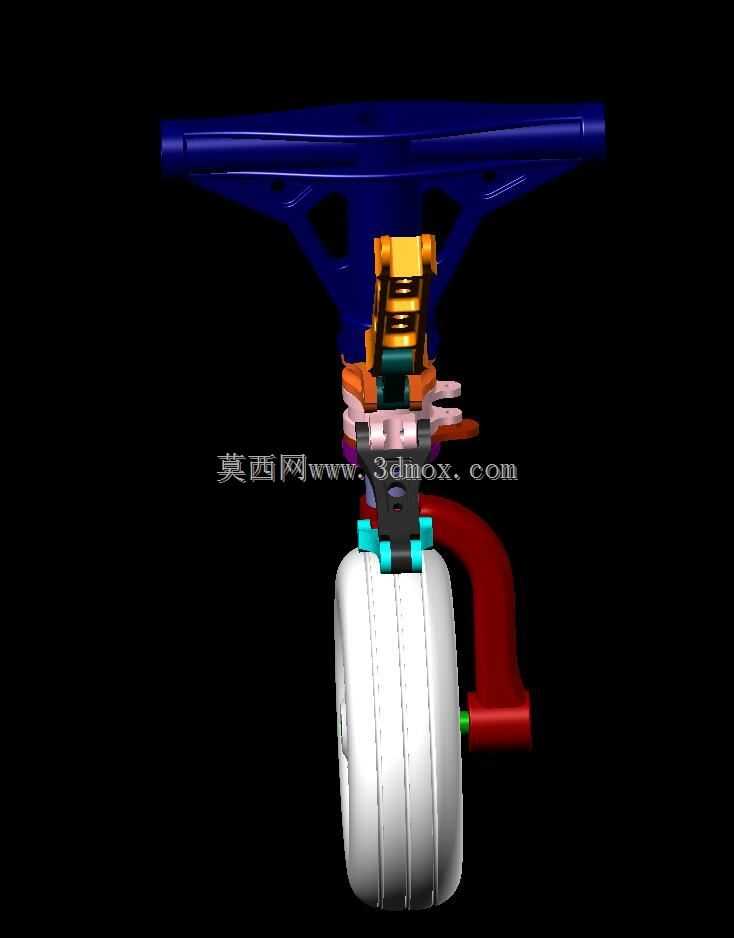

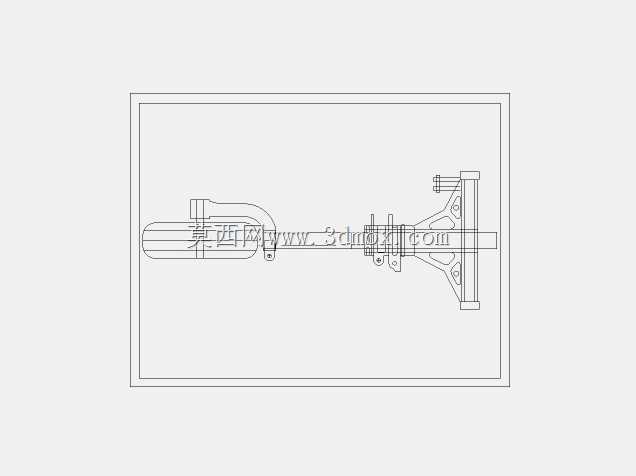

该结构为适配轻型喷气式战机的前起落架等比例缩小设计，核心应用场景覆盖航空教学演示、航模真机适配、航空机械结构研学等领域，在实际航空装备体系中，前起落架承担战机地面滑行转向、起降阶段前部载荷承载、停机状态机身前部支撑的核心作用，是战机起降系统中不可或缺的关键功能部件。从功能特性来看，该结构完整还原了真实战机前起落架的核心功能模块：上部承力横梁采用三角镂空构型，在保证结构强度的前提下尽可能降低自重，横梁两端预留与机身承力框的安装接口，可直接适配对应机身的安装点位；中部集成了减震缓冲支柱与转向作动模块，缓冲支柱采用多段叠层阻尼设计，可吸收起降过程中的地面冲击载荷，转向作动结构与战机方向操控系统联动，可实现地面滑行阶段的小半径转向操控；下部轮组采用单轮双胎面构型，轮胎表面还原真实航空轮胎的排水沟槽设计，轮轴部位集成刹车安装接口，可适配小型碟刹组件实现地面制动功能。设计思路上完全遵循航空装备的轻量化、高可靠性设计原则，所有承力部位的构型均经过受力路径优化，载荷从轮组经缓冲支柱传递至上部承力梁的过程中，应力分布均匀无明显应力集中点，非承力区域均做镂空减重处理，整体结构的强度冗余完全满足缩比模型的使用工况，同时兼顾了外观的还原度与结构的可装配性。外形尺寸与安装边界方面，该缩比结构整体高度适配1/5比例的F16战机模型，上部承力梁的安装孔位间距、接口尺寸完全匹配对应比例机身的承力结构安装位，轮组的横向宽度、转向行程范围均经过精准核算，转向过程中不会与机身下部舱体、起落架舱门产生干涉，缓冲支柱的压缩行程也按照真实起落架的行程比例做了等比缩小，可完整模拟真实起落架的减震缓冲动作，整体结构的安装边界清晰，无需额外修改即可直接装配到对应比例的战机模型机身中，也可单独作为航空机械结构教学的展示教具，直观呈现战机前起落架的内部构造与工作原理。
