RC模型用多级平行轴齿轮传动结构

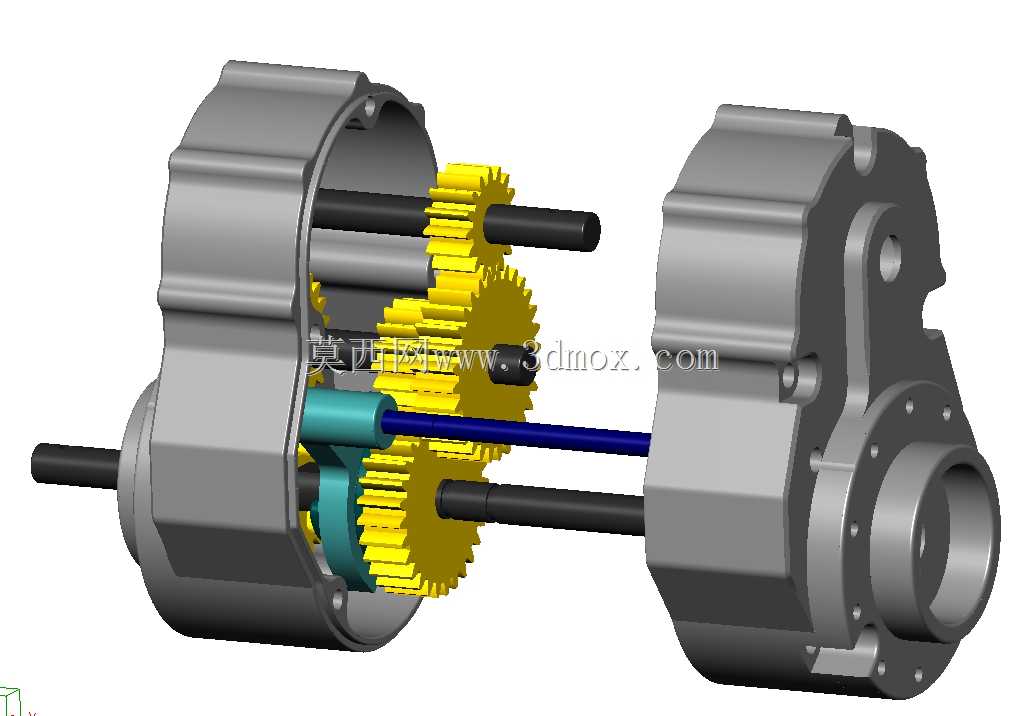

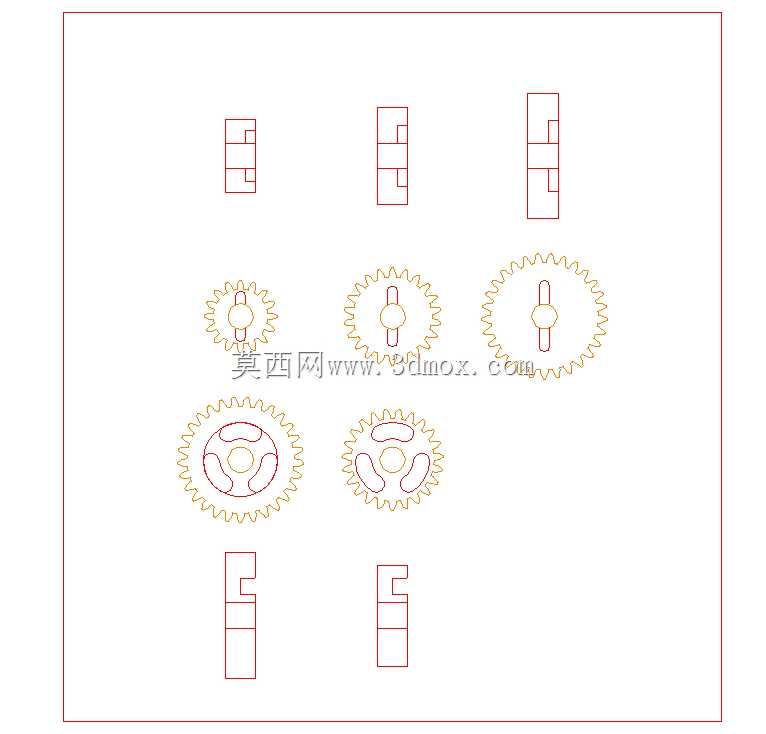

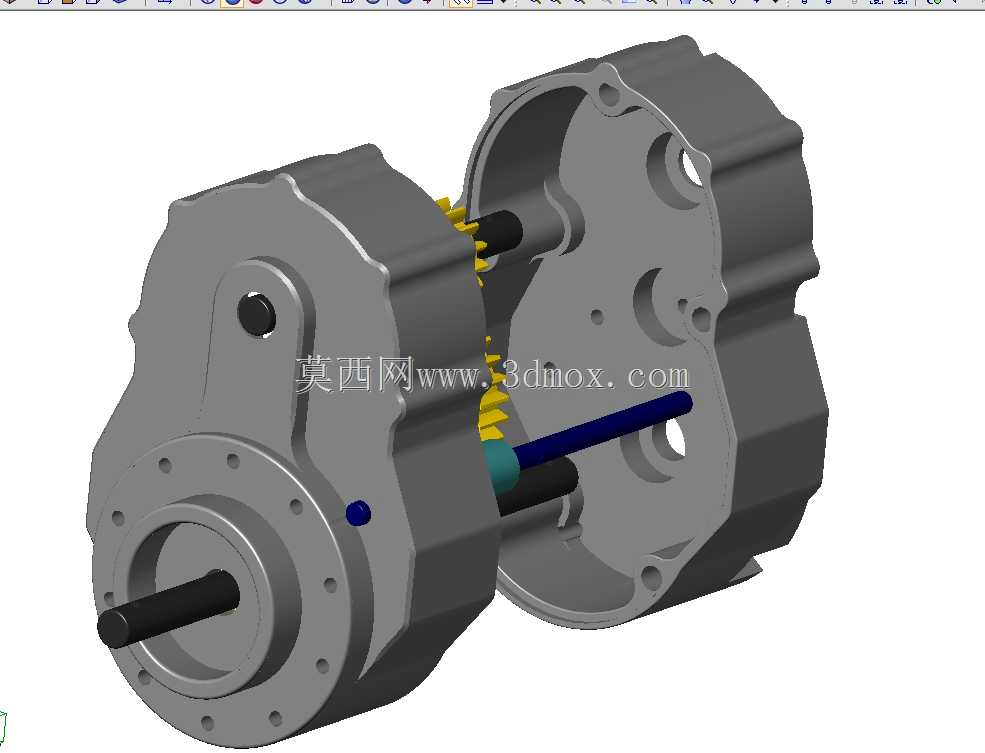

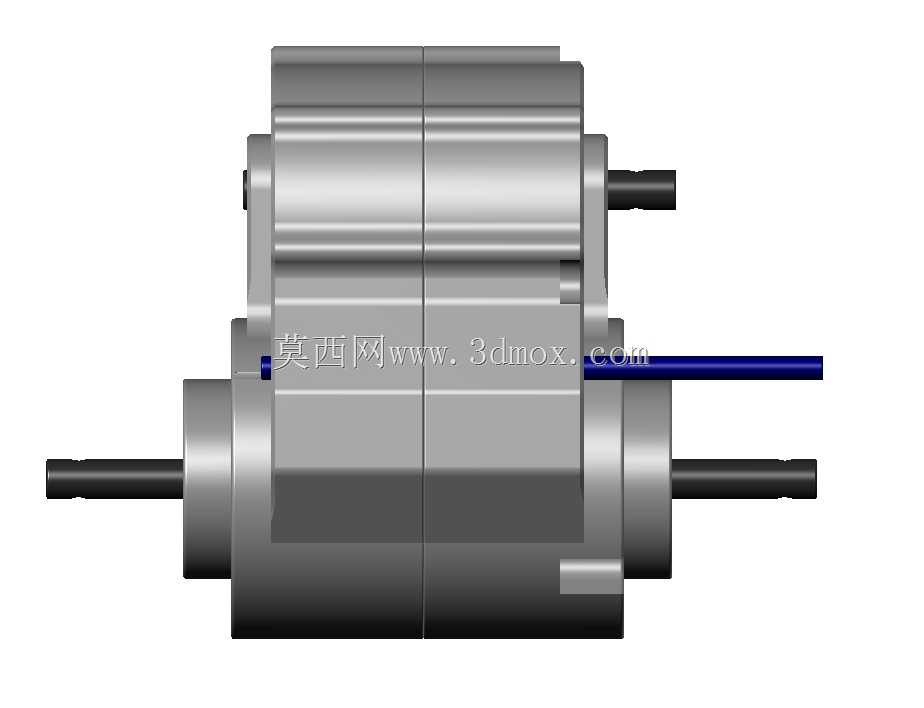

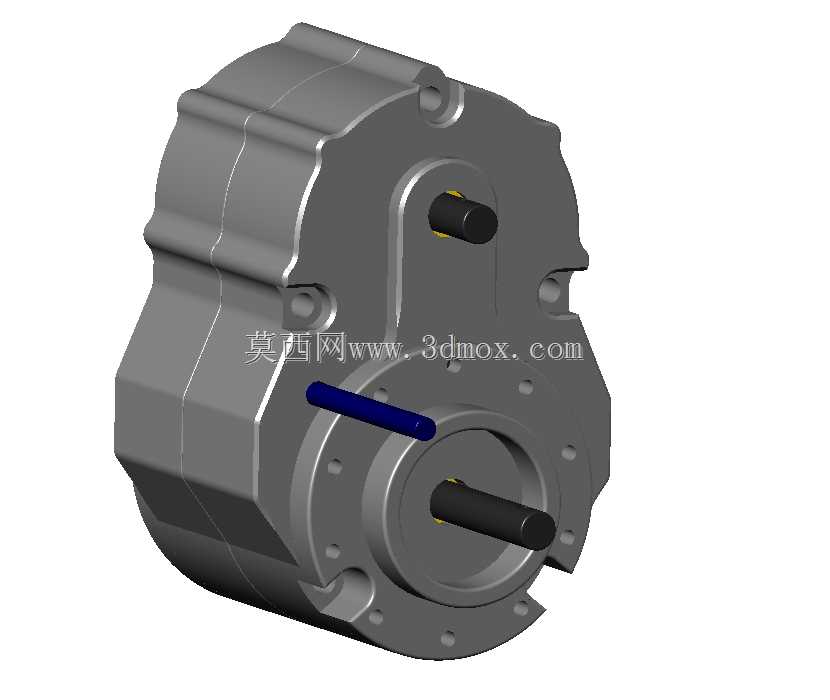

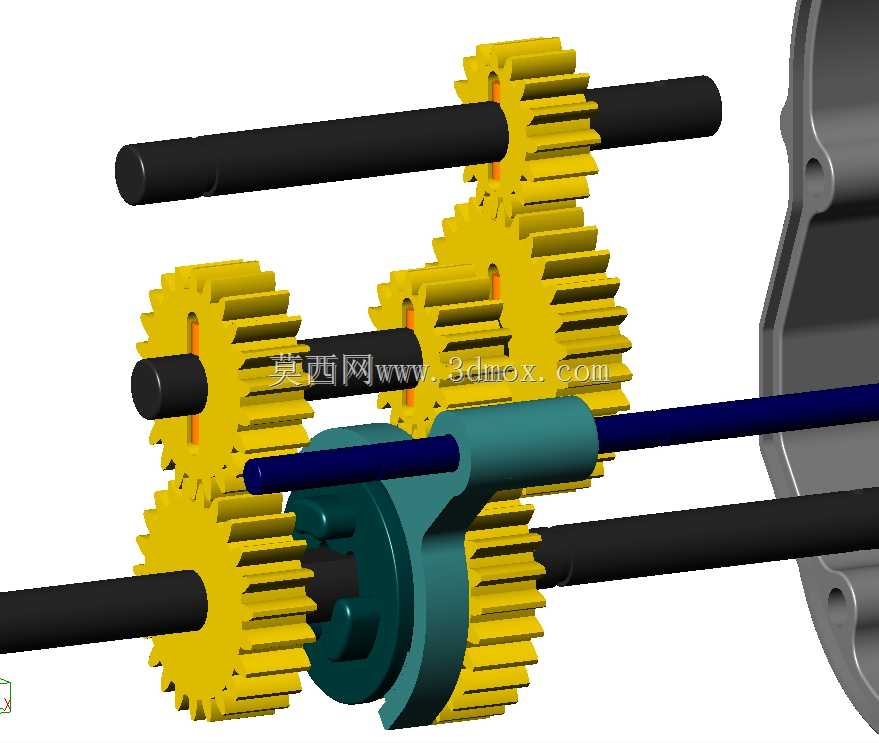

这套平行轴齿轮传动结构，主要面向小比例遥控模型的动力传递场景设计，适配1:10到1:16比例的越野、平跑RC模型的动力布局需求，用来承接动力电机输出的高转速低扭矩动力，通过多级齿轮啮合完成转速降低、扭矩放大的传动需求，匹配模型行驶时不同工况下的动力输出特性。从实际装车的使用场景来看，这类传动结构安装在模型底盘中部的传动舱内，输入端对接无刷/有刷动力电机的输出轴，输出端对接模型的中央传动轴，将动力分配至前后桥差速器，整套结构的安装边界需要贴合模型底盘的预留安装位，横向安装尺寸控制在72mm范围内，轴向总厚度不超过38mm，输入轴中心与输出轴中心的垂直中心距为26mm，能够适配多数市售主流1/10比例RC模型的底盘安装孔位，不需要对原有底盘做额外打孔修改即可完成装配。设计过程中优先考虑了RC模型高转速工况下的传动稳定性，各级齿轮采用变位渐开线圆柱直齿设计，模数选取0.8，齿顶高系数取1，顶隙系数0.25，既保证了小尺寸下的轮齿强度，也能降低高速啮合时的传动噪音，避免模型行驶时齿轮啸叫过于明显。齿轮与轴的配合采用扁位定位结构，不需要额外的键连接，齿轮内孔与轴的配合公差选取H7/h6的间隙配合，既保证传动过程中不会出现相对打滑，也能降低装配难度，适配模型玩家自行拆装维护的需求。整套传动结构共设置四级啮合传动，第一级为电机轴直接驱动的小齿数主动轮，与第二轴的大直径从动轮啮合完成第一级减速，后续每一级都通过同轴固定的大小齿轮完成动力传递与速比调整，总减速比可以根据不同模型的动力配置调整齿轮齿数，适配3300KV到5200KV不同转速规格的模型电机。支撑各传动轴的轴承位直接集成在传动壳体上，适配5mm内径的微型深沟球轴承，能够承受模型急加速、急减速时产生的径向冲击载荷，避免齿轮轴出现挠曲变形导致轮齿偏磨。换挡拨叉结构集成在第三根传动轴位置，通过滑动啮合套的位置切换，可以实现两档变速效果，高速档适合平路直线行驶的极速需求，低速档放大输出扭矩，适合攀爬、越野场景下的脱困需求，拨叉的驱动行程控制在4mm，适配模型常用的9g微型舵机即可完成档位切换，不需要额外配置大尺寸舵机挤占底盘安装空间。齿轮材质在实际量产时通常选用POM或者尼龙加纤材料，兼顾轻量化与轮齿耐磨度，金属轴采用45号钢调质处理，表面硬度达到HRC28-32，既保证轴的刚性，也不会因为硬度过高导致加工难度提升。设计过程中对各齿轮的啮合侧隙做了针对性调整，常温下侧隙控制在0.02-0.04mm之间，既避免高温膨胀导致轮齿卡滞，也不会因为侧隙过大导致传动回程差过大，影响模型操控的精准度。整套结构的润滑采用脂润滑方式，装配时在轮齿啮合位置填充低温性能优异的锂基润滑脂，能够适应模型户外行驶时-10℃到60℃的环境温度范围，不会因为低温导致润滑脂凝固增大传动阻力，也不会因为高温导致润滑脂变稀流失。从装配逻辑来看，整套结构采用分层装配设计，先将各齿轮压装到对应传动轴上，再将轴连同轴承依次装入下半壳体，最后扣合上半壳体通过螺丝紧固，装配过程不需要专用工装，普通玩家借助内六角扳手即可完成整组结构的拆装，方便后续更换不同齿数的齿轮调整速比，或者更换磨损的齿轮零件。
