四旋翼无人机轻量化机架结构设计

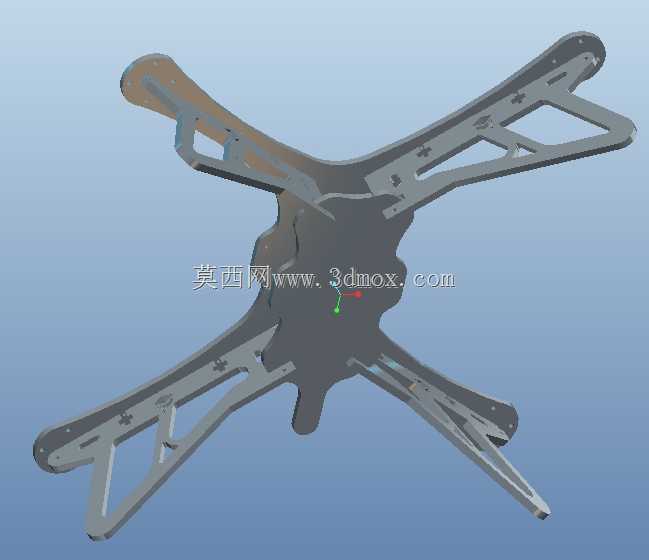

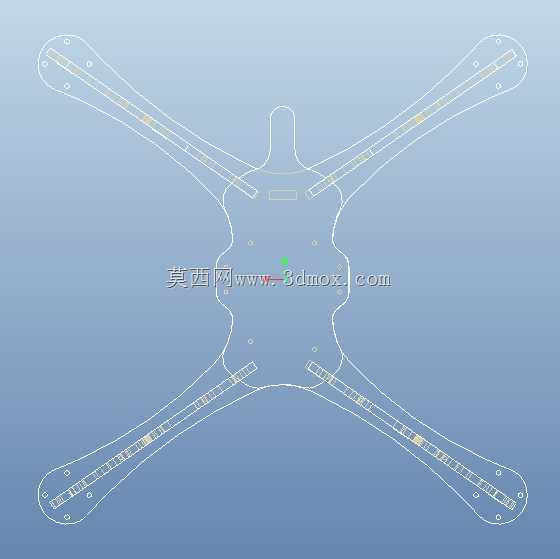

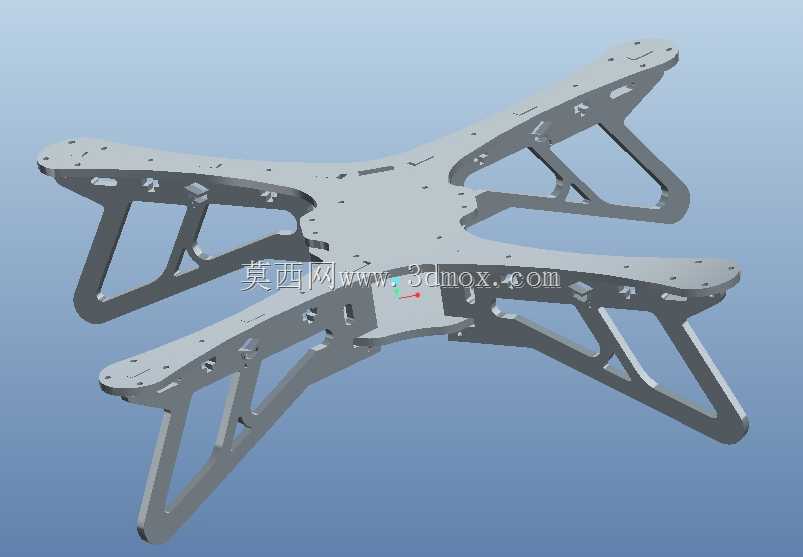

这款四旋翼机架是多旋翼无人飞行器的核心承载结构，主要面向消费级航拍、小型作业巡检、教学科研实验等场景的无人飞行器搭建需求，作为整台无人机的安装基体，它承担着固定飞控主板、电调模块、动力电机、电池组、航拍云台等全部机载部件的作用，同时需要承受飞行过程中的升力冲击、机动变向的扭矩载荷、降落触地的缓冲冲击力，是保障无人机飞行稳定性与结构可靠性的核心部件。从设计思路来看，这款机架采用了一体化X型布局的结构方案，四个机臂与中心安装板采用整体式结构设计，省去了传统装配式机臂的连接紧固件，既减少了整机的装配零件数量，也避免了连接位松动带来的飞行震动问题，大幅提升了机架整体的结构刚性。结构上大量采用了镂空减重设计，在机臂的非受力区域、中心板的冗余区域都做了三角形镂空挖槽，在保证结构强度满足载荷要求的前提下，最大限度降低了机架自身重量，能够有效提升飞行器的续航时间与机动灵活性。机臂末端预留了统一规格的电机安装孔位，孔位间距适配主流的22系列、23系列无刷电机安装标准，不需要额外打孔改造即可完成动力电机的固定；中心区域的安装平面预留了多组通用安装孔位，能够兼容市面上主流的飞控板、电调、电池固定座的安装尺寸，安装边界覆盖了从2寸到5寸桨叶对应的机架轴距范围，适配不同动力配置的组装需求。机臂的截面采用了变厚度的加强筋设计，在靠近中心板的受力集中区域做了加厚处理，向机臂末端逐步过渡减薄，既保证了机臂根部的抗扭抗弯强度，也避免了机臂末端重量过大带来的转动惯量提升问题，让飞行器的姿态响应更加灵敏。机架的整体结构对称度控制精度较高，四个机臂的长度、安装角度完全一致，能够保障四个动力单元的拉力轴线处于同一平面，减少飞行过程中的姿态偏移问题，降低飞控系统的校准难度与运算负载。在实际使用中，这款机架既可以用于入门级无人机爱好者的整机组装，也可以作为高校无人机相关课程的教学实践载体，还能够通过加装不同的任务模块，完成小范围航拍测绘、室内环境巡查、简易物资投递等轻量化作业任务，结构的通用性与拓展性能够满足多数小型多旋翼无人机的搭建需求。
