双轮式航空起落架结构三维设计

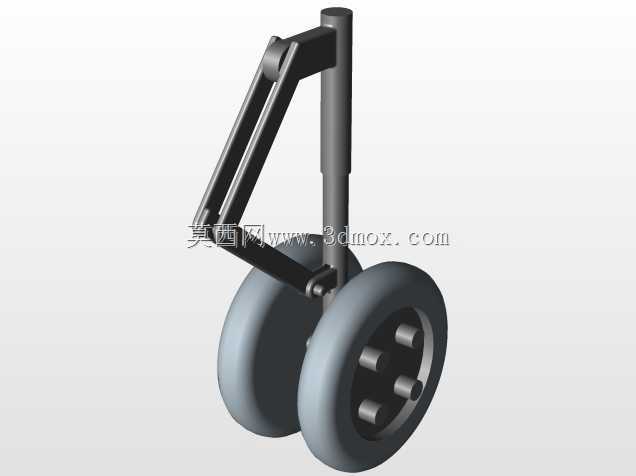

　　在民用支线客机、小型通用航空器的地面滑跑、起降阶段，起落架是唯一承担整机载荷、缓冲地面冲击的核心承力部件，这套双轮式起落架的结构设计，完全围绕地面工况的载荷传递、冲击缓冲、转向适配三个核心需求展开。从实际使用场景来看，这类双轮构型的起落架多适配于前三点式布局的小型固定翼飞机前起落架位置，也可根据载荷调整参数后用于轻型直升机的滑橇轮式改装构型，在跑道、硬化铺装停机坪甚至平整度达标的野外临时起降点都能适配使用。

　　设计过程中首先要捋顺载荷传递路径：机轮接触地面产生的垂向冲击，首先通过轮胎初步缓冲后传递到轮轴，再经由两侧的承力支柱传递到上部的铰接安装座，最终对接机身的承力框结构，整套传力路径没有冗余的弯折结构，尽可能缩短载荷传递的力臂长度，减少交变载荷下的结构疲劳风险。缓冲结构集成在主承力支柱的腔体内，采用油气缓冲的常规构型思路，建模时预留了缓冲行程的活动空间，避免支柱压缩到极限位置时出现结构硬碰撞，同时在支柱外侧设计了横向的扭力臂结构，用来约束支柱的周向转动，保证机轮的航向始终与机身轴线保持一致，避免滑跑过程中出现摆振问题。

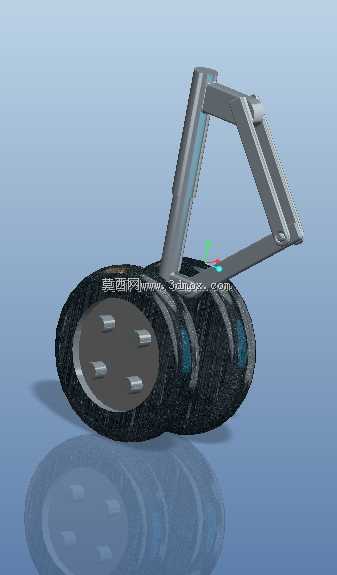

　　双轮并列的布局设计，一方面是为了降低单个机轮的接地比压，让飞机可以在承载力稍弱的道面起降，减少轮胎的磨损速率，另一方面两个机轮通过共轴连接，在单侧轮胎出现胎压异常时，另一侧轮胎仍能临时承担载荷，降低起降阶段的安全风险。轮组的安装位置经过反复校核，轮轴的中心距、机轮与支柱之间的间隙都预留了足够的刹车组件安装空间，不管是采用盘式刹车还是毂式刹车结构，都能在现有轮组空间内完成布置，不需要额外调整轮距参数。上部的铰接安装座设计了两个同轴的铰接孔位，用来对接机身的收放作动筒，保证起落架可以按照设定的轨迹完成收放动作，收放过程中不会与机身舱门、周边航电管路、燃油管路出现运动干涉，建模时已经对全行程的运动包络做了校验，所有运动部件的最小安全间隙都控制在合理范围内。

　　安装边界方面，这套起落架的上部安装法兰需要对接机身的加强框结构，安装孔位的位置度公差要求控制在0.1mm以内，保证载荷可以均匀传递到机身结构上，不会出现局部应力集中的问题；机轮的最低位置到安装座上平面的距离，是按照飞机地面停机状态的起落架压缩量设定的，保证停机时机身的俯仰角度符合设计要求，不会出现机尾擦地或者机头过度下俯的问题。侧向的稳定撑杆铰接点位置，经过多轮迭代调整，在起落架完全放下锁止时，撑杆刚好处于过死点位置，不需要额外的锁止机构就能承担侧向的冲击载荷，只有在收放作动筒带动撑杆越过死点后，起落架才能完成收起动作，这种结构设计可以大幅降低锁止机构的失效风险，提升地面滑跑阶段的结构可靠性。

　　日常维护的需求也在建模阶段做了考虑，轮轴的端部设计了快拆结构，不需要拆解整个支柱就能完成轮胎的更换，缓冲支柱的充油、充气口都设置在便于地勤人员操作的外侧位置，日常检查时不需要爬到机身下部就能完成压力检测，扭力臂的连接衬套位置预留了润滑脂注油口，按照定检周期加注润滑脂就能减少铰接位置的磨损，延长整套结构的使用寿命。针对不同使用场景的适配性，这套结构的参数化模型可以快速调整支柱长度、轮距、缓冲行程等核心参数，比如用于道面条件较差的农林作业飞机时，可以适当加大轮距、加长缓冲行程，提升对不平整道面的适应能力；用于跑道条件较好的公务机时，可以适当缩小轮距、优化支柱的气动外形，减少飞行过程中的空气阻力。
