CAT品牌单钢轮压路机械三维结构

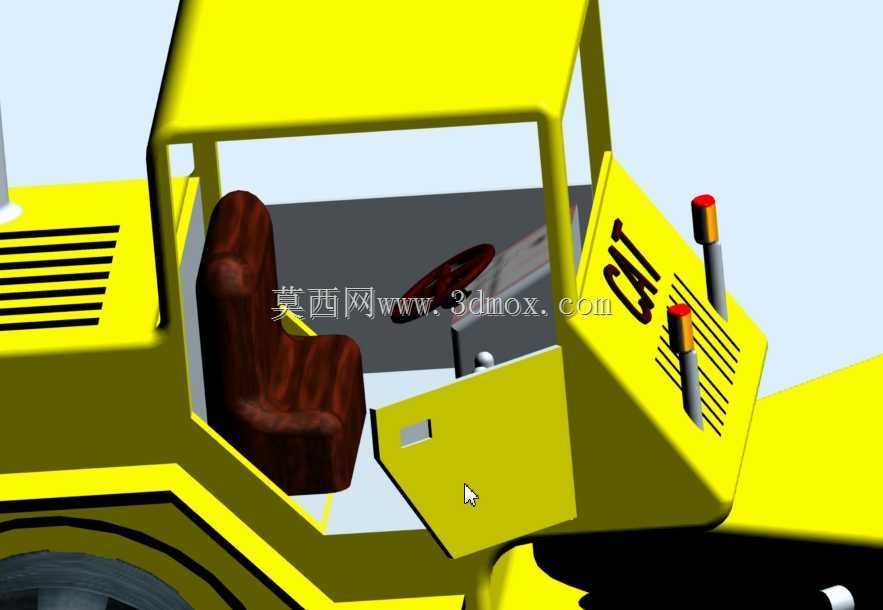

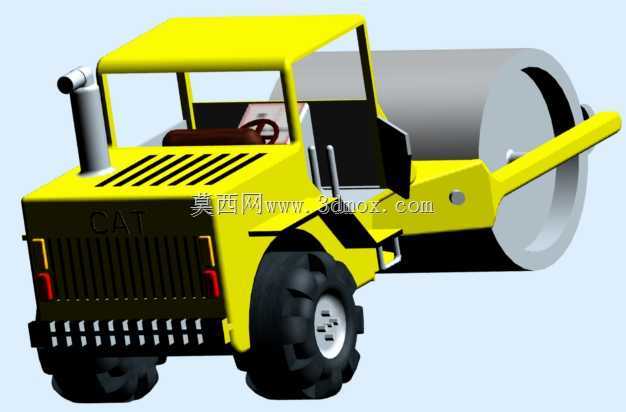

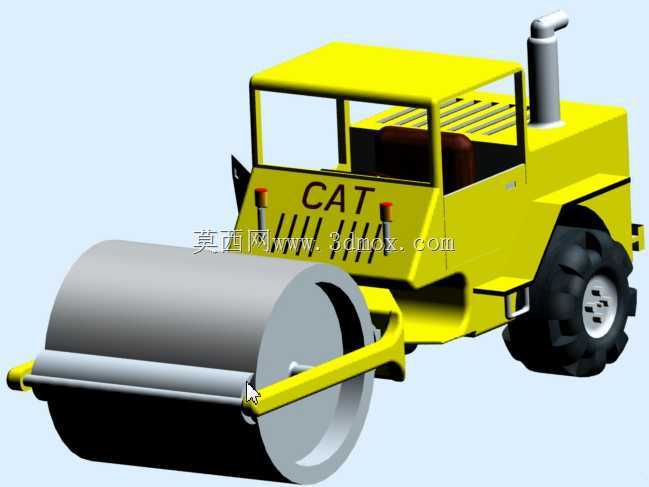

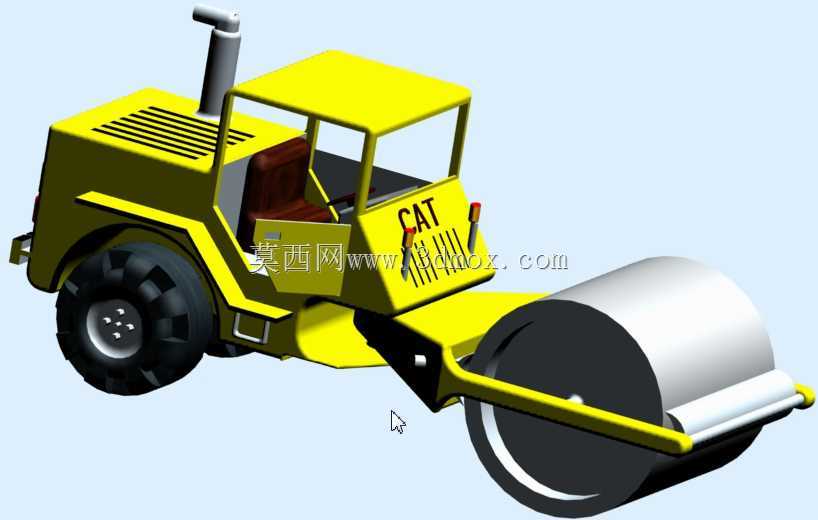

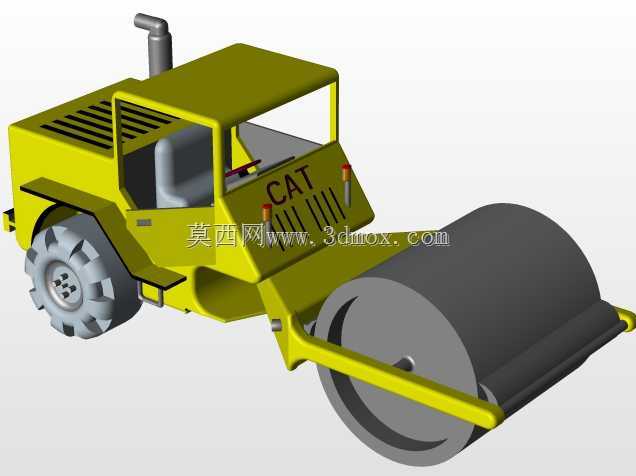

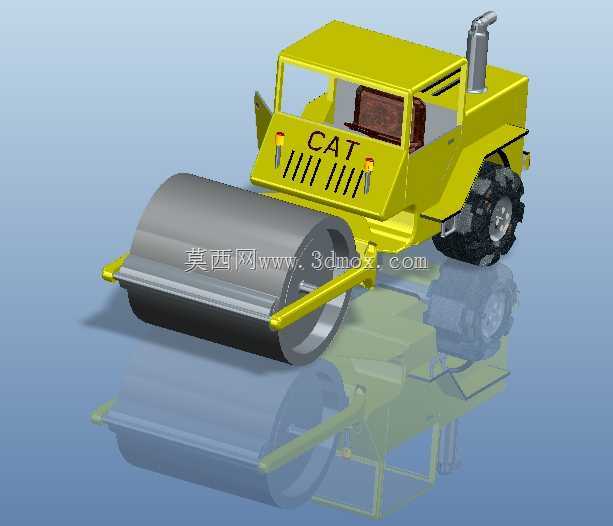

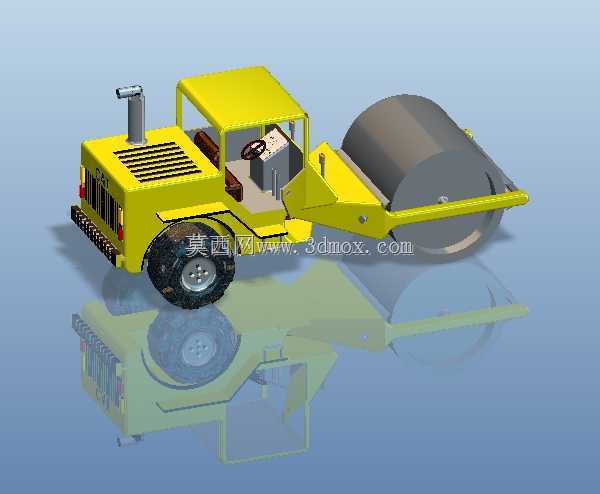

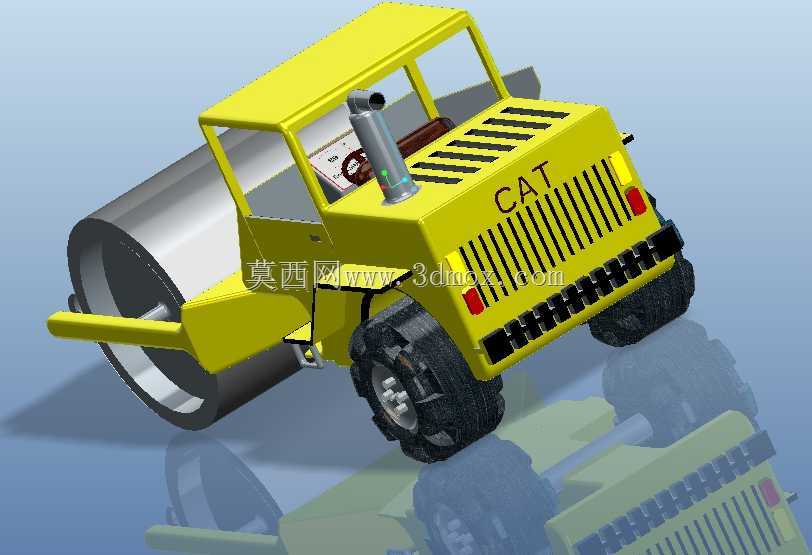

　　该三维结构还原的单钢轮压实设备，主要应用于公路路基铺筑、市政道路基层压实、场地整平作业等工程场景，在高等级公路施工中，可承担碎石基层、稳定土层的初压与复压工序，也可适配小型厂区、园区内部道路的压实作业，针对不同级配的碎石、灰土混合料，能通过自身钢轮的静压力与作业行进过程中的揉搓作用，将铺筑层材料挤压至规定密实度，避免后期路面出现沉降、开裂等病害。从功能特性来看，该设备采用单钢轮前置布局，后部配备大花纹越野轮胎，兼顾压实作业的静载荷需求与工地非铺装路面的通过能力，驾驶室设置在设备中部靠后位置，作业时可完整观测前方钢轮的作业边界，避免出现漏压、超压情况，驾驶室顶部预留了防护架安装位，可根据作业场景加装防落物防护结构，

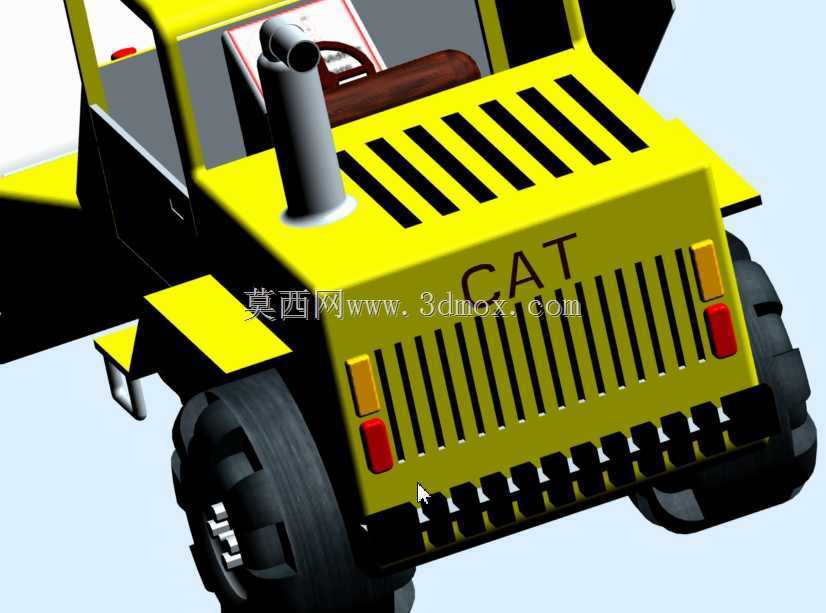

　　排气系统采用高位侧置布局，避免作业过程中扬尘进入进气通道，同时减少排气气流对刚压实路面的吹拂影响。设计过程中，首先围绕压实作业的载荷需求确定钢轮参数，钢轮采用厚壁卷焊结构，内部预留配重腔空间，可根据作业密实度要求加注配重物调整整机作业重量，钢轮与车架的连接采用摆架式铰接结构，允许钢轮在横向±8°范围内摆动，适配不平整作业面的贴合需求，避免局部压实度不足。车架部分采用箱型梁焊接结构，动力舱布置在驾驶室后方，与驾驶室之间设置隔热层，减少动力系统热量向驾驶室传递，动力舱表面开设格栅式通风口，兼顾散热需求与杂物防护，后部轮胎采用宽基工程轮胎，单轮载荷匹配整机重量分配，作业时可对表层材料产生辅助揉搓压实效果，轮胎与车架的连接采用重载悬架结构，

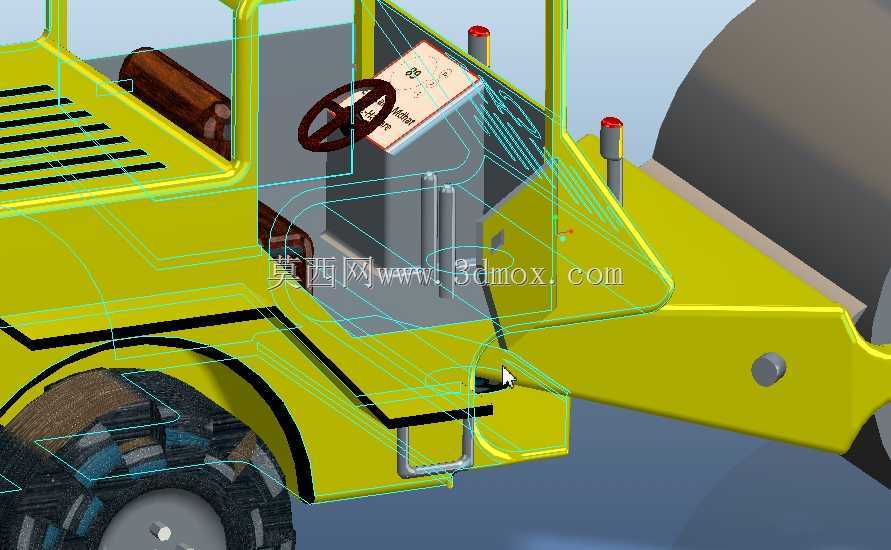

　　可缓冲工地颠簸路面的冲击载荷。外形尺寸方面，该设备作业状态下整机长度控制在6.2米范围内，宽度2.4米，高度3.1米，可满足普通市政道路作业的通行宽度要求，钢轮直径1.5米，宽度2.2米，单次作业压实宽度覆盖常规车道施工需求，最小转弯半径控制在6米以内，适配狭小场地的转向作业需求。安装边界上，钢轮与摆架的连接轴径匹配重载滚子轴承的安装尺寸，轴承座预留润滑脂加注通道，日常维护时可在不拆解钢轮结构的情况下完成润滑作业，动力舱内部预留了发动机、液压泵、散热系统的安装定位点，各部件之间预留不小于30mm的检修间隙，方便后期故障排查与部件更换，驾驶室内部的操纵机构安装位按照人机工程学布局，操纵杆、踏板的位置匹配常规作业人员的操作范围，

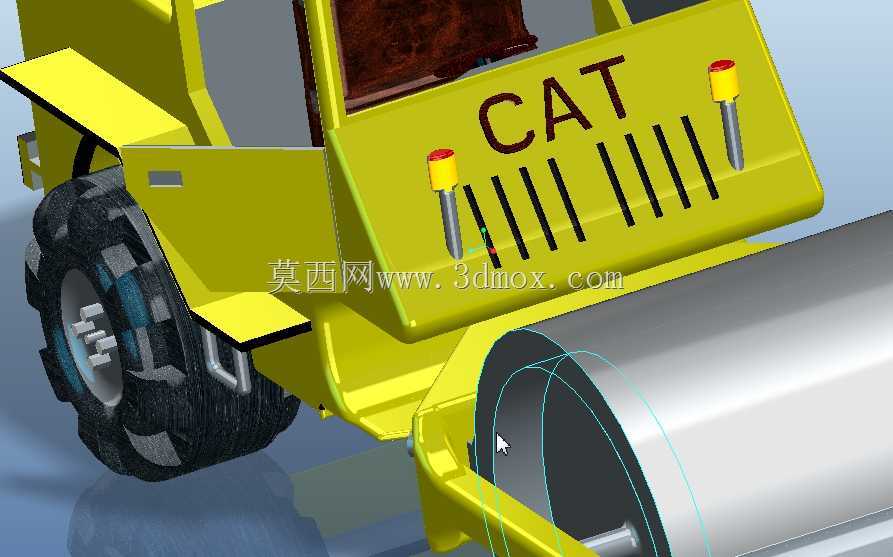

　　减少长时间作业的操作疲劳。在结构细节处理上，钢轮两侧设置了刮泥板安装位，可根据作业物料特性加装橡胶或钢制刮泥板，及时清理钢轮表面粘附的混合料，避免压实面出现凸痕，车架前部设置了牵引挂钩预留孔，可在设备转场时连接牵引装置，后部设置了配重块安装位，可根据极端作业需求额外加装配重提升压实能力，整车的液压管路布置沿车架内侧走线，采用管卡固定，避免作业过程中管路被飞石磕碰损坏，同时预留管路伸缩余量，适配车架铰接摆动时的管路位移需求。
