越野花纹充气式行走轮总成结构设计

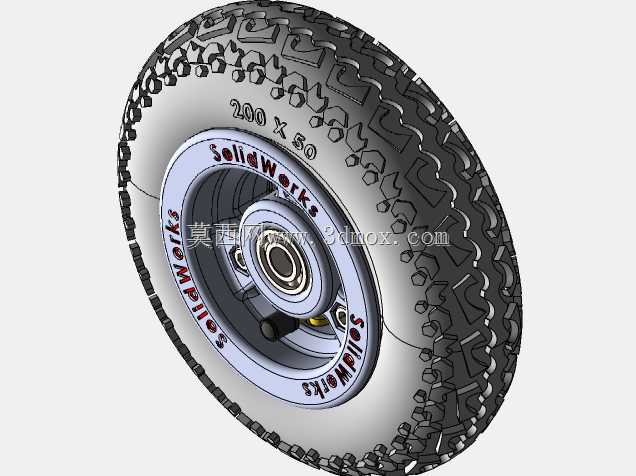

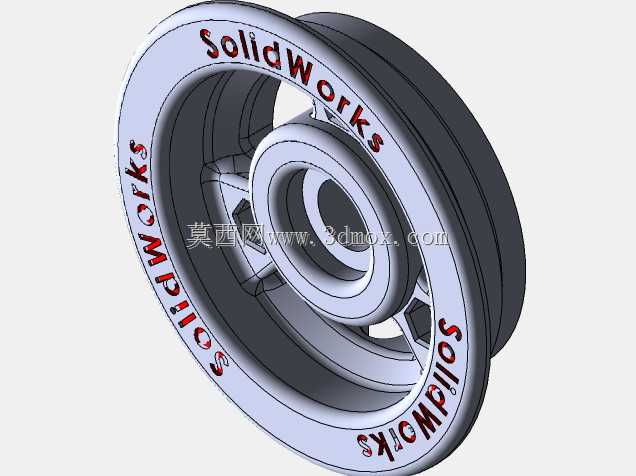

该行走轮总成主要适配小型非道路移动装备、短途转运载具以及轻量化作业机械的行走系统，可在硬质铺装路面、砂石土路、轻度泥泞场地等多种复杂路况下稳定作业，为载具提供可靠的承载与移动能力，同时兼顾行驶过程中的缓冲减震效果，降低路面颠簸对上部搭载设备的冲击影响。从功能特性来看，总成采用充气式橡胶轮胎搭配刚性金属轮毂的组合结构，轮胎表面设计有大颗粒深沟槽的越野花纹，能够有效提升与地面的接触摩擦力，在湿滑或者松散路面行驶时减少打滑概率，胎侧标注的200×50规格明确了轮胎的外径与断面宽度参数，可匹配对应安装空间的载具使用。轮毂部分采用旋转特征一体成型的结构设计，中心设置有标准轴承安装位，可配合转轴实现车轮的顺畅旋转，轮毂轮缘位置设置有均匀分布的紧固点位，能够牢牢固定轮胎胎圈位置，避免行驶过程中轮胎与轮毂发生相对位移甚至脱胎的风险，轮毂与轮胎的装配间隙经过精准校核，既保证充气后的密封性能，也方便后期维护时的轮胎拆装作业。设计过程中优先考虑了部件的通用性与易维护性，整体结构采用模块化设计思路，轮毂、轴承、轮胎等部件均可单独拆卸更换，无需整体替换总成，能够有效降低后期使用的维护成本。安装边界方面，轮毂中心的轴承位尺寸适配常规小型转轴规格，轮体整体宽度控制在合理区间，安装时无需对载具的行走支架做大幅度改造，可直接替换同规格的常规行走轮，轮体旋转过程中的外轮廓跳动量经过严格控制，高速转动时不会出现明显的偏摆抖动，能够保证载具行驶的平稳性。胎面的花纹块采用交错排布设计，在滚动过程中可以快速排出花纹沟槽内的泥沙与碎石，持续保持稳定的抓地性能，同时橡胶材质的胎体具备良好的弹性，能够吸收大部分路面传来的细碎震动，提升搭载人员或者设备的舒适性与稳定性。
