带一体铰链结构的收纳盒结构设计

　　日常小零件收纳、桌面零散物件整理场景里，带一体铰链的盒体一直是兼顾使用便捷性与结构可靠性的优选方案，这款铰接结构收纳盒的设计，正是瞄准小型3D打印制作场景下的实用需求展开，从结构逻辑到安装边界都做了适配桌面级打印设备的考量。从实际使用场景来看，这类带铰链的盒体可以用来收纳电子小元件、桌面文具、3D打印喷嘴等零散小物件，开合时不需要额外装配合页配件，一体打印的铰链结构能避免小合页安装对位麻烦、长期使用脱落的问题，日常开合频次较高的场景下，铰接部位的圆角过渡设计能减少应力集中，避免反复弯折出现断裂。

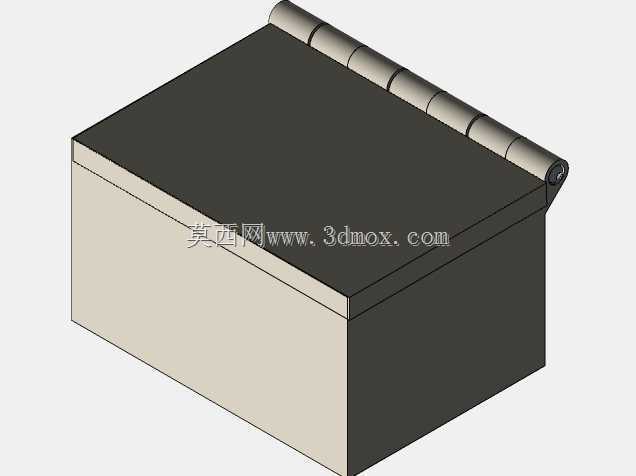

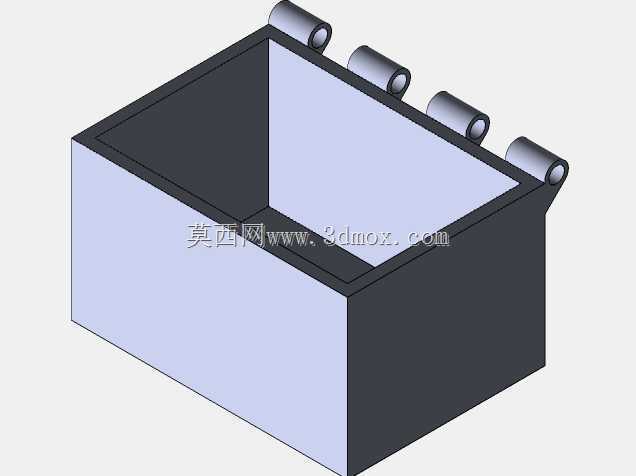

　　设计过程中没有采用额外拼接的铰链结构，而是将铰接轴套直接做在盒体开口的侧边，四个同轴的轴套结构沿着盒体侧边等距排布，轴套的内径预留了打印余量，不需要额外打磨就能保证铰接转动的顺畅度，轴套与盒体侧壁的连接位置做了加厚处理，避免开合受力时连接位置出现开裂。盒体本身采用敞口式的直壁设计，内部没有额外的分隔筋，使用者可以根据实际收纳需求自行加装分隔片，也可以直接用来存放尺寸稍大的物件，盒壁的厚度做了均匀化处理，打印过程中不会出现壁厚突变导致的翘曲问题，外壁与内壁的拔模斜度控制在1度以内，既方便打印完成后脱模，也不会因为斜度过大导致内部可用空间被过度压缩。

　　从安装与使用边界来看，这款盒体的铰接部位突出盒体侧壁的尺寸控制在合理范围，放置在桌面时不会因为轴套突出导致放置不稳，盒体底部做了0.2mm的平面加厚，打印时首层附着力更好，也能避免长期放置底部出现磨损。铰接结构的转动角度做了限位设计，盒盖开合到最大角度时不会与盒体后侧发生碰撞，日常开合时不需要刻意控制角度，就能自然停在合适的开启位置，取放物件时不会因为盒盖回弹遮挡操作空间。

　　考虑到桌面级FDM3D打印的工艺特性，整个模型所有的悬空位置都做了45度以内的倒角处理，打印过程中不需要添加额外支撑就能完成制作，减少后期支撑拆除的打磨工作量，轴套的同轴度公差控制在0.1mm，打印完成后不需要额外铰孔就能实现顺畅转动，盒体的边角位置全部做了R2的圆角过渡，既避免打印时尖角位置出现翘边，也能防止日常使用时锐角划伤手部。实际使用过程中，这类一体铰链盒不需要额外装配金属合页，整体结构全部由同一种材料打印完成，不同部位的热膨胀系数一致，在温差变化较大的环境下使用，也不会出现不同材料收缩率不一致导致的铰链卡滞问题，盒体的扣合位置预留了0.15mm的配合间隙，打印完成后盒盖与盒体可以自然扣合，不会出现过松脱落或者过紧难以打开的问题。对于结构设计从业者来说，这类一体铰接结构的设计思路可以延伸到更多小型容器类产品的开发中，通过调整轴套的数量、壁厚参数，可以适配不同尺寸、不同承重需求的盒体设计，在小批量定制、个性化收纳产品的开发场景下，这种无需额外装配配件的结构能大幅减少组装工序，降低整体制作成本。
