山地滑板多部件轮架连接基座结构

　　该结构件面向山地滑板这类户外轮式运动器材的轮组连接与承载场景，核心作用是衔接滑板板面支架、轮轴安装位与转向联动部件，在非铺装路面滑行、坡道转向、小幅冲击落地等工况下承担载荷传递与姿态约束功能。实际使用中，这类基座需要同时承受竖直方向的人体重力冲击、转向时的横向剪切力，以及路面颠簸带来的交变振动，因此结构设计不能仅做简单实体块，必须在控制自重的前提下保证刚性与疲劳寿命。

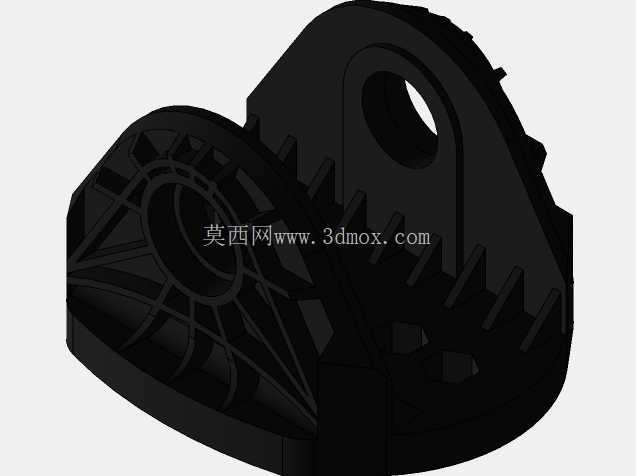

　　从建模思路来看，整体采用带侧翼的半包覆壳体构型，主体轮廓贴合轮组上部的避让空间，顶部伸出带同轴通孔的铰接耳板，孔位用于穿装转向销轴或者锁紧螺栓，耳板两侧做加厚凸台来分散孔周的挤压应力，避免反复转向时孔壁出现椭圆化磨损。下部腔体对应轮轴与传动连接件的布置区域，内侧排布放射状加强筋，筋条从中心安装位向外辐射延伸至壳体侧壁，既把轮轴受到的径向力快速传导到整个基座截面，又不用把整个壳体做实心处理，大幅降低零件自重，适配滑板这类对重量敏感的便携运动设备。壳体外缘设置连续的齿状凸起结构，一方面可以作为装配时的防滑卡位，配合绑带或者卡扣实现与板面支架的周向防转，另一方面在户外使用时能减少泥沙直接卡在配合缝隙里，小幅提升恶劣路况下的使用可靠性。

　　外形与安装边界方面，整体外轮廓为不规则异形结构，下部腔体的内径需要匹配对应轮组的轮毂外径，预留足够的转动间隙，避免轮体跳动时与壳体内壁发生剐蹭；顶部铰接孔的中心高度需要和滑板板面的支架安装孔位对齐，孔的公差按照铰接配合的间隙要求设定，保证销轴穿装后转动顺滑且无明显旷量。基座底部的安装端面预留了对应紧固件的沉位，安装后螺栓头部不会突出于运动干涉面，防止滑行过程中剐蹭路面或者缠绕杂物。侧翼的延伸宽度覆盖轮组上部的大部分区域，既可以阻挡滑行时卷起的碎石直接冲击板面连接部位，也能在侧倾滑行时作为辅助限位，限制轮组的最大转向角度，避免过度转向导致卡轮。

　　结构细节处理上，所有筋条与壳体的交接位置都做了圆角过渡，消除应力集中的尖角，交变载荷下不容易从筋根位置萌生裂纹；铰接耳板的两侧面加工为平行基准面，装配时可以直接贴靠支架的配合面，不需要额外加装调整垫片即可保证同轴度。腔体内部的镂空区域在减重的同时，也给泥沙、雨水提供了排出通道，户外使用后冲洗时污水可以直接从镂空缝隙流出，不会在腔体内积留导致锈蚀。整个零件的建模过程采用先搭建主体曲面轮廓、再拆分安装特征、最后补充加强筋与细节倒角的顺序，所有配合尺寸都关联轮组与支架的装配基准，修改参数时可以同步更新关联特征，方便后续适配不同轮径、不同载荷等级的滑板衍生型号。这类结构的设计逻辑同样可以延伸到小型电动滑板、越野代步车的轮组连接支座开发中，核心都是在有限的安装空间里平衡承载能力、自重与装配维护便利性。
