可3D打印赫尔佐格三股电缆编织设备

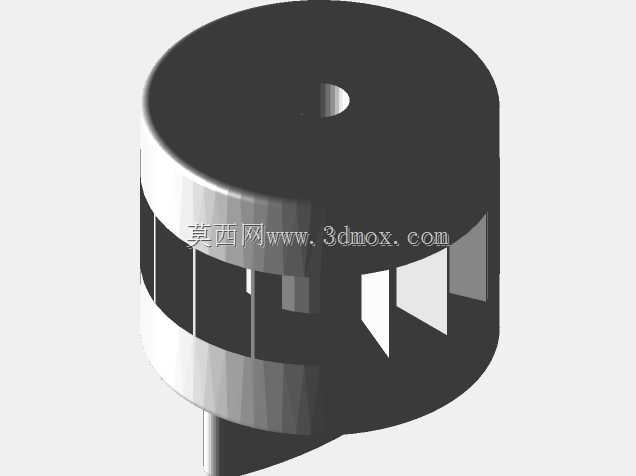

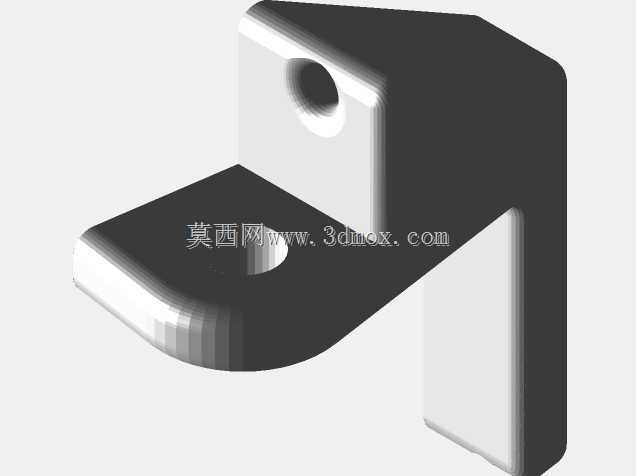

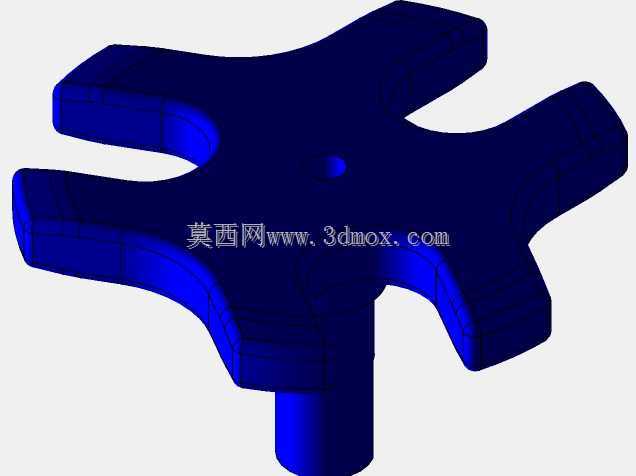

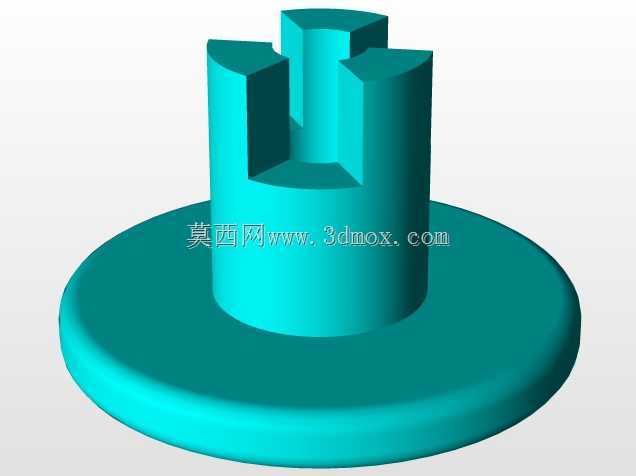

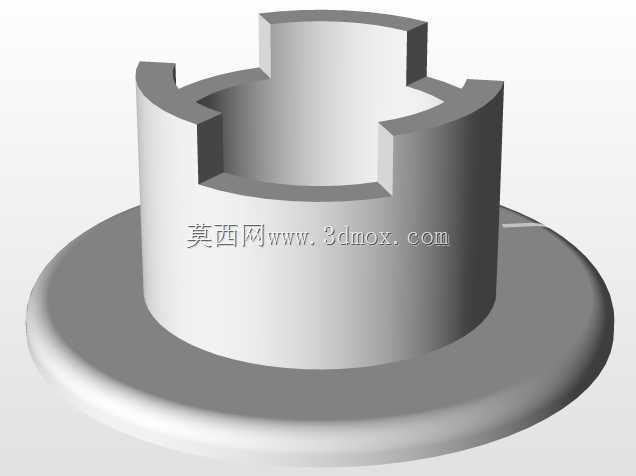

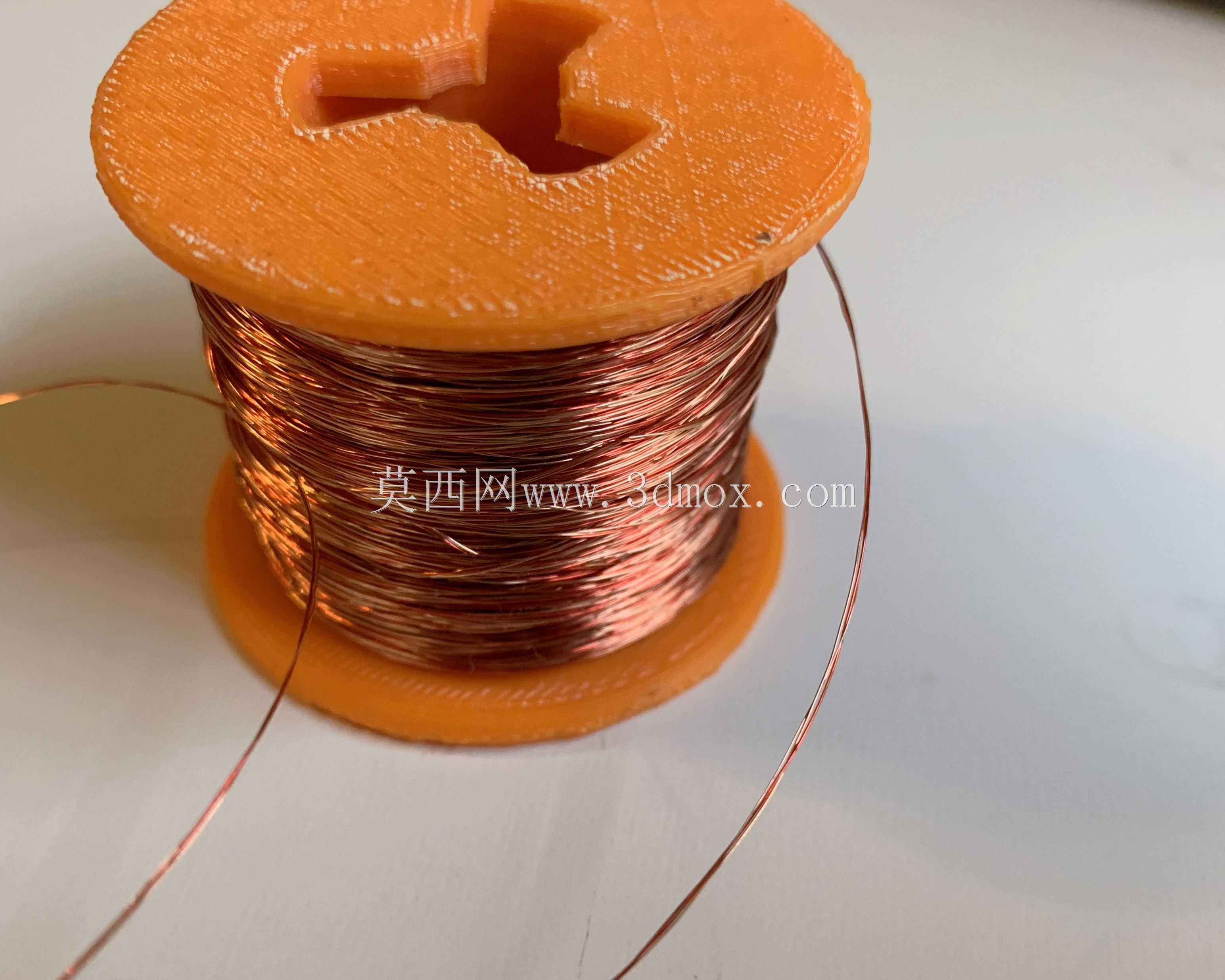

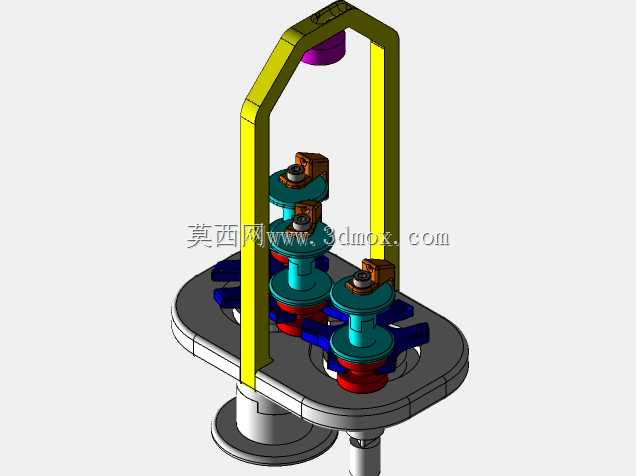

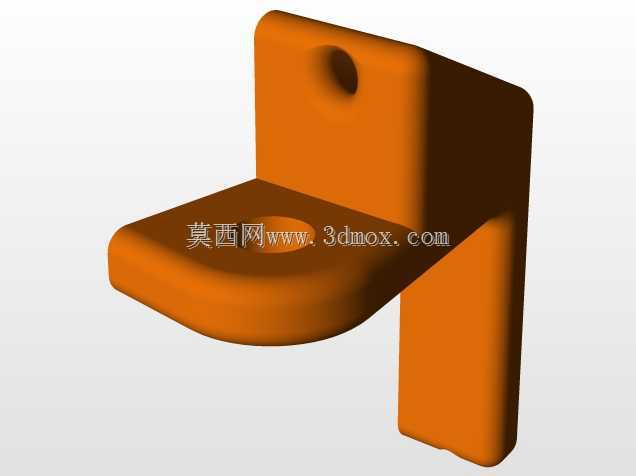

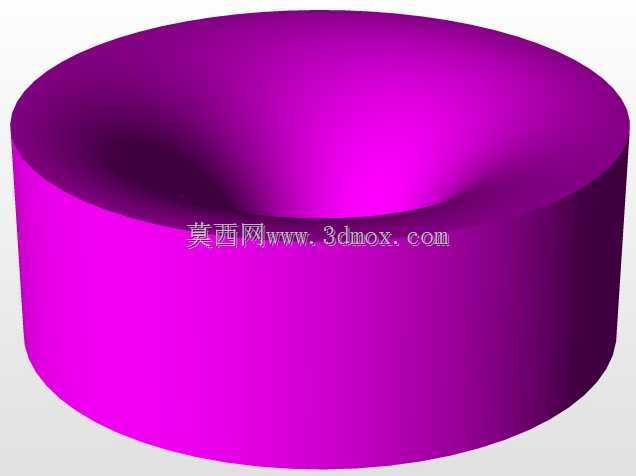

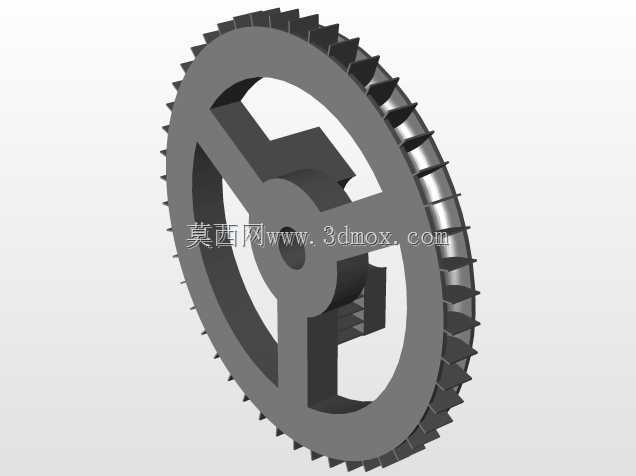

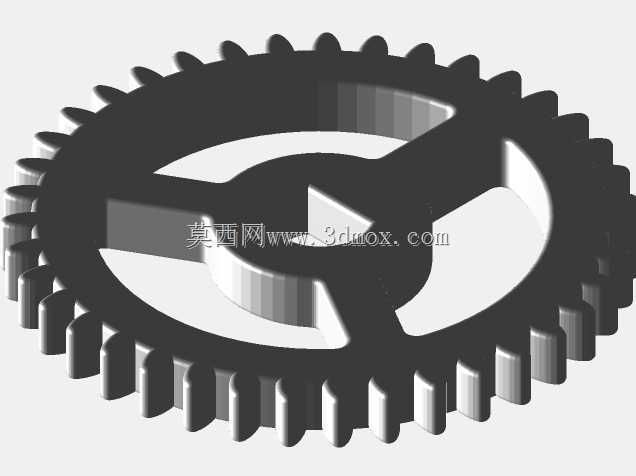

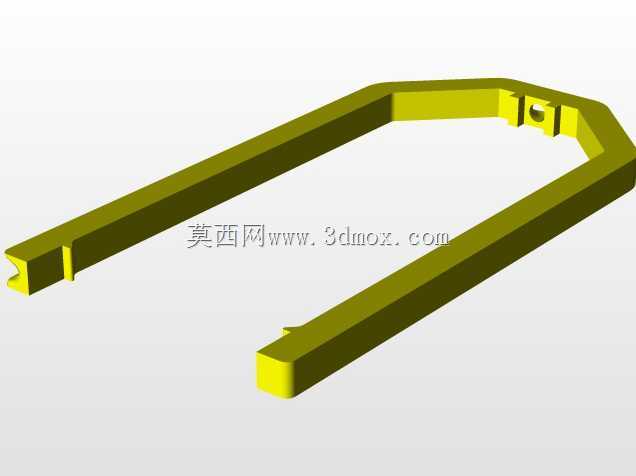

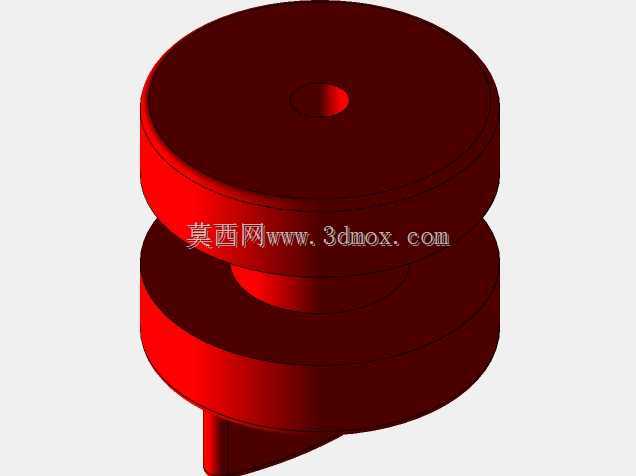

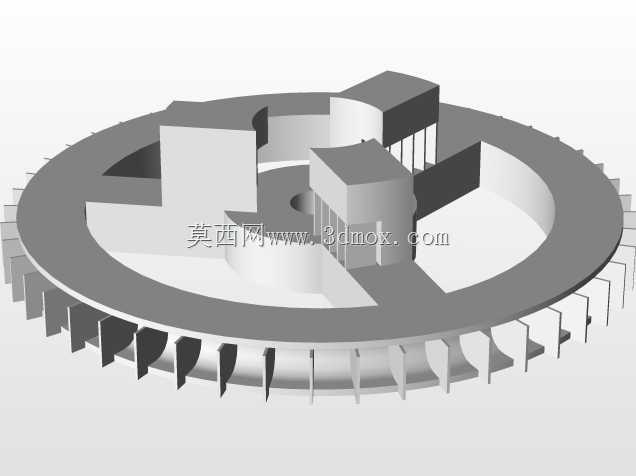

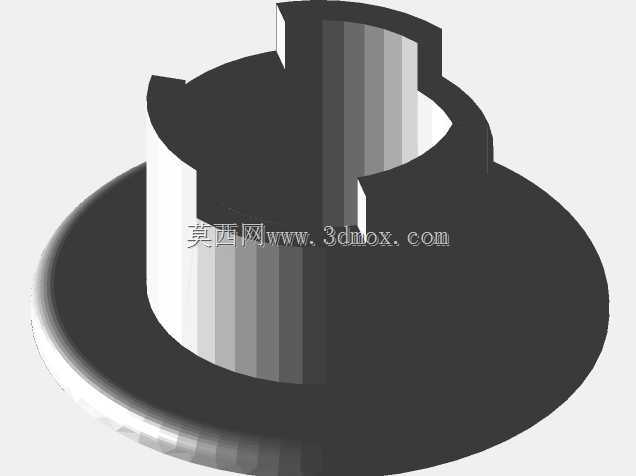

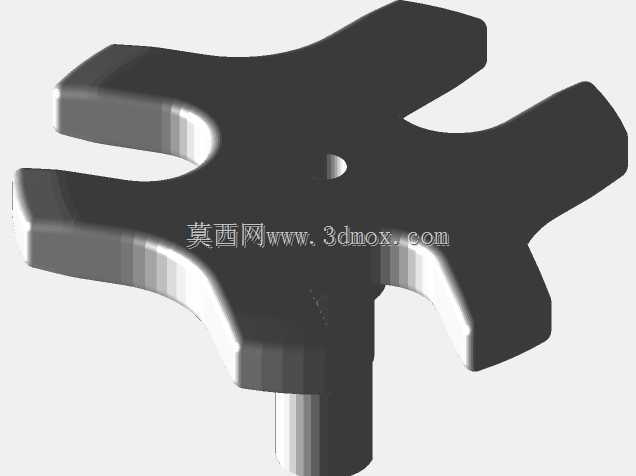

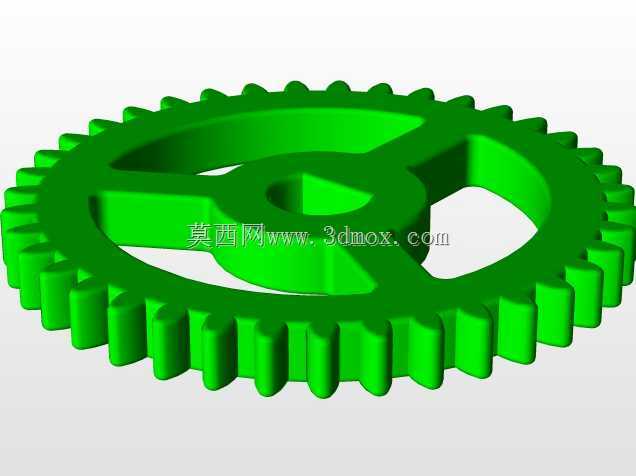

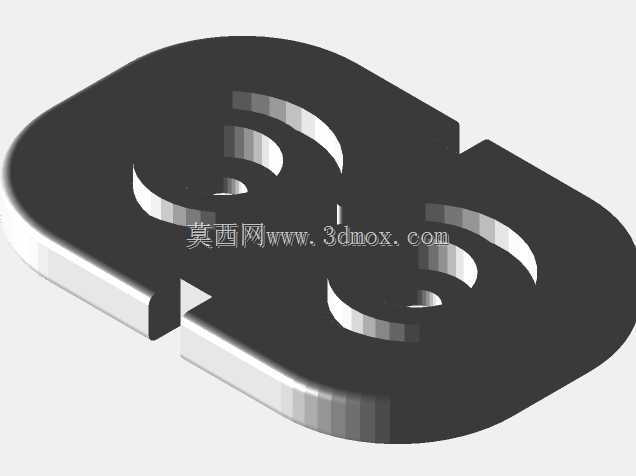

这款可3D打印的赫尔佐格结构电缆编织设备，主要面向小批量线束加工、电子线材试制、手工线材定制场景使用，能够稳定完成三股线缆的紧密编织作业，产出的编织线缆具备规整的绞合节距、均匀的线体张力，可满足小型电气设备内部布线、定制音频线材、特种传感线缆的小规格生产需求，也适合电子爱好者、小型工作室完成手工线材的加工制作，无需复杂的工业级编织设备即可实现标准化的三股线编织效果。设备采用动力钻直接驱动的设计思路，整体结构做了极简优化，没有冗余的传动部件，用户仅需搭配普通手持动力钻即可提供作业动力，无需额外配置专用驱动电机与控制电路，大幅降低了小型编织作业的设备门槛。整体结构采用龙门式框架布局，底部为圆形安装基座，可通过底部的轴接结构直接与动力钻夹头固定，基座上方设置三组对称布置的线轴安装工位，每个工位配套独立的张紧与导向结构，能够在旋转编织过程中持续保持单股线材的张力稳定，避免出现跳线、松线、绞合不均的问题；龙门框架顶部设置中心过线孔，三股线材从各自线轴引出后在顶部中心位置汇绞，随着基座的匀速旋转即可自动完成连续的编织绞合作业。设备的安装边界紧凑，整体占用空间仅相当于普通小型台钳的安装尺寸，无需大面积工作台面即可放置使用，所有受力结构均做了加厚处理，能够承受动力钻驱动下的持续旋转扭矩，长期作业也不会出现结构变形。除可直接3D打印的结构件外，设备仅需搭配两个标准608zz滑板轴承、四颗M4×50mm规格螺钉与少量润滑脂即可完成组装，所有标准件均为市面通用型号，采购成本极低，组装过程无需复杂的工装工具，普通用户参照结构即可快速完成装配调试。设备的线轴工位可适配常规规格的小型线轴，能够兼容不同线径的漆包线、绝缘导线、编织丝材，调整驱动转速即可适配不同材质线材的编织需求，绞合节距可通过改变驱动转速与线材牵引速度灵活调整，可产出不同疏密程度的编织线缆成品。
