海上陆上油气管道再生橇集成设备

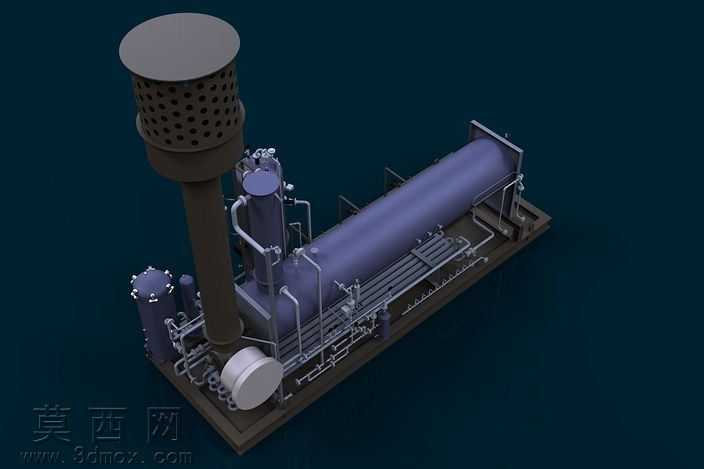

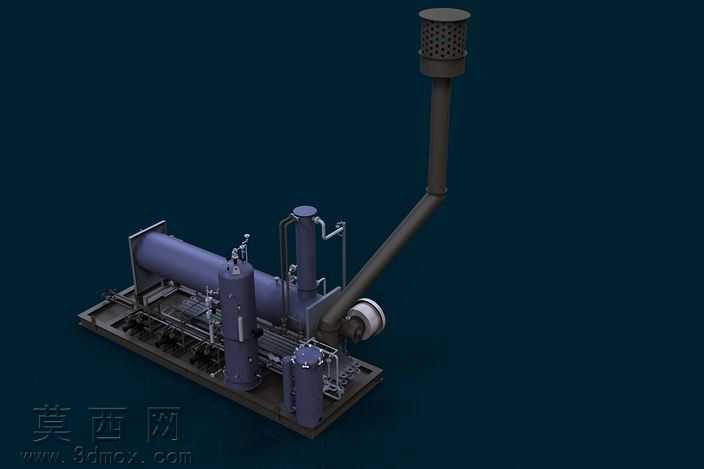

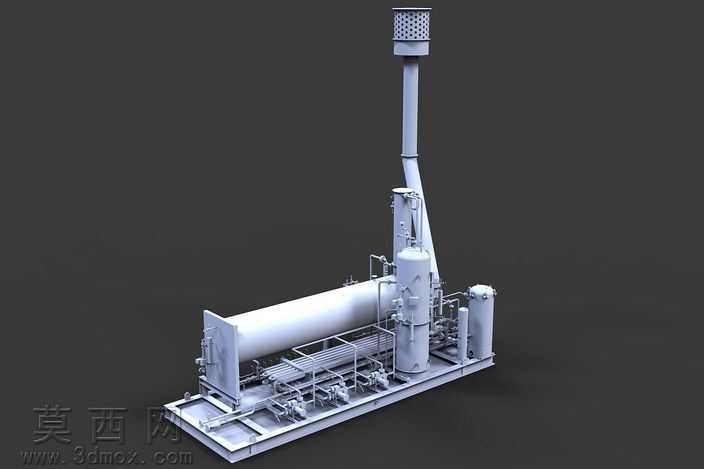

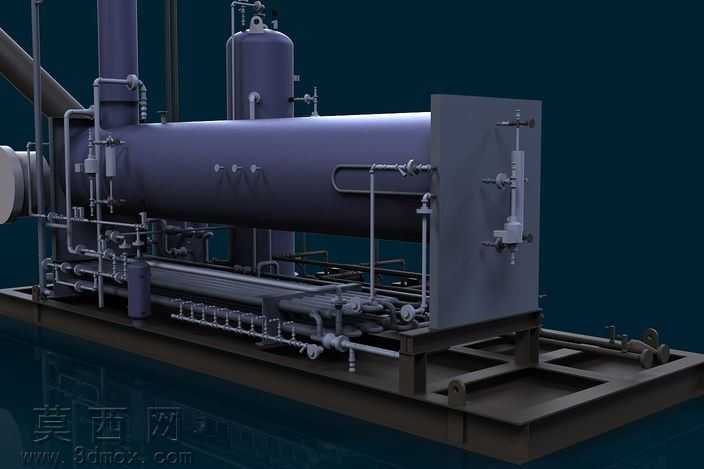

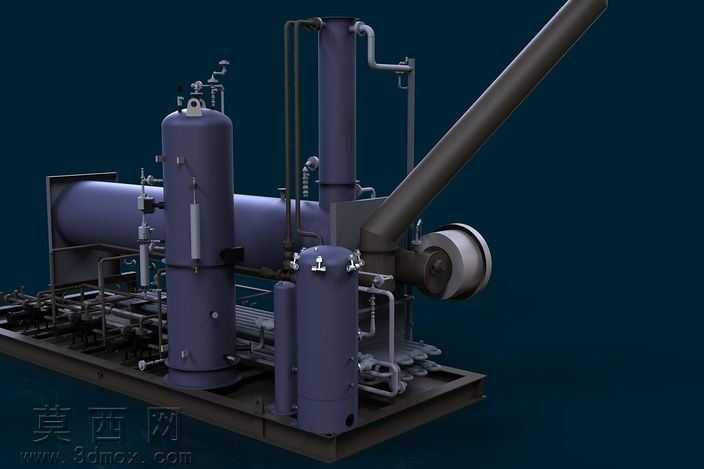

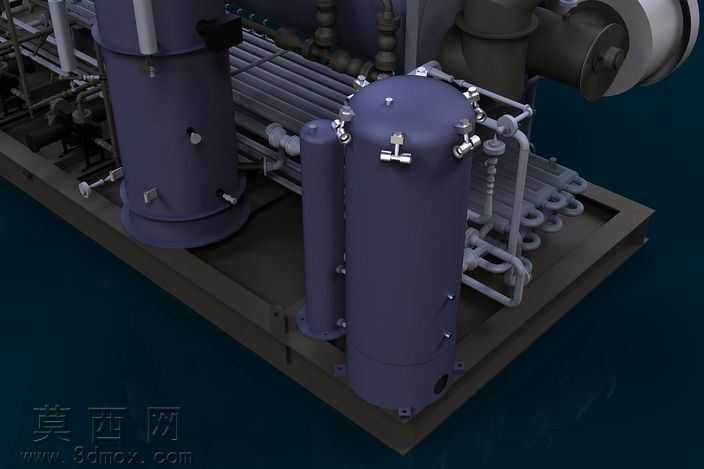

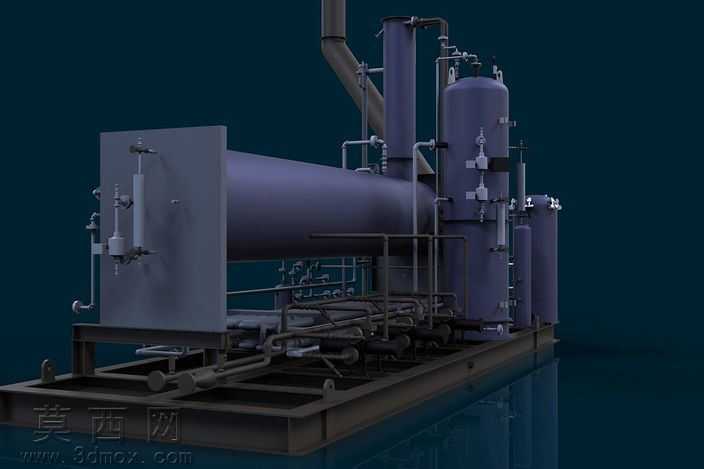

本作品为应用于海上及陆上油气输送场景的再生橇三维建模成果，建模过程依托专业三维设计软件完成全流程搭建，首先依据橇装设备的实际工程布局逻辑，以橇座底座为装配基准，依次完成主体卧式罐体、立式分离塔、附属小型承压罐体的定位建模，严格还原各罐体的径长比例、封头弧度、接口方位，确保核心承压部件的结构尺寸符合工程实际比例。建模过程中对设备的管线系统进行了精细化还原，区分不同管径的工艺管线、排污管线、放空管线，逐一搭建管线的弯头、三通、法兰连接结构，同时还原管线上配套的阀门、液位计、压力表、安全阀等附属配件的外形与安装位置，清晰呈现设备内部的介质流向逻辑。设备的动力端部件，包括斜置的排烟管、驱动装置的机壳与连接结构，均按照实物的装配关系完成建模，还原驱动单元与主体罐体的连接支撑结构。材质与渲染阶段，为承压罐体赋予哑光深灰金属漆材质，模拟工业防腐涂层的质感，为工艺管线赋予对应工业标识的金属材质，法兰、阀门等配件做金属光泽区分，橇座底座做防滑钢板与钢结构支撑的材质区分，通过场景布光突出设备的立体结构，清晰展现各部件的层级装配关系。设计思路上遵循橇装设备的集成化设计原则，将所有功能单元整合于统一橇座之上，还原设备紧凑化、可整体转运的结构特点，各部件的排布既符合工艺流程的走向要求，也预留了实际操作与检修的空间位置，完整呈现再生橇作为油气处理核心单元的整体结构与功能布局，可用于工艺展示、安装培训、方案汇报等场景的可视化参考。
