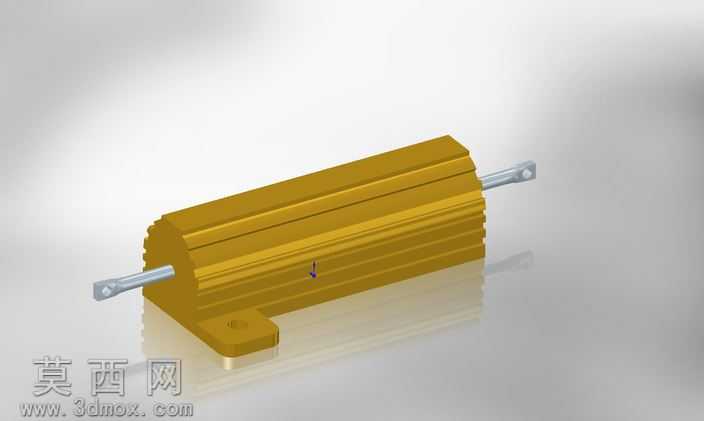

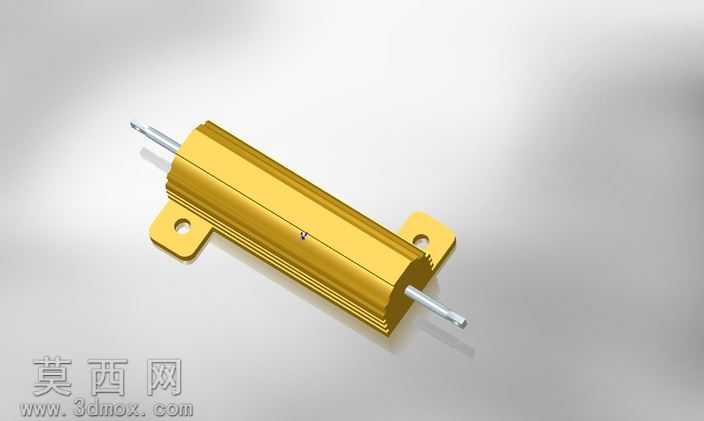

铝壳面板装载功率型线绕电阻三维建模

本模型针对Ohmite铝壳封装面板装载电阻进行1:1参数化三维建模，建模过程严格遵循电子元器件实际生产尺寸规范，首先通过草图绘制勾勒电阻主体的梯形铝壳轮廓，针对铝壳表面的轴向散热沟槽，采用阵列拉伸切除特征完成等距排布的沟槽结构，保证每道沟槽的深度、宽度、间距完全匹配实物散热结构设计，兼顾建模精度与特征排布的规整性。两端的金属引出端采用旋转凸台特征完成柱体基础造型，端部的接线扁位通过拉伸切除加工出平整接线面，还原实物接线端的安装适配结构，底部的安装固定脚与铝壳主体采用合并特征一体化建模，固定脚的安装孔位严格按照面板安装的标准孔距设置，确保模型可直接用于虚拟装配验证。材质渲染阶段，铝制外壳赋予金色阳极氧化金属材质，调整材质的粗糙度、金属度参数还原铝壳氧化后的半哑光金属质感，表面添加细微的纵向拉丝纹理提升真实感，两端引出端赋予镀镍金属材质，调整反射参数模拟亮面金属的高光效果，安装固定脚与外壳材质保持统一，场景采用柔和的影棚布光，通过多光源打光突出铝壳散热沟槽的立体感与金属材质的反光特性，添加地面反射效果提升渲染图的真实质感。结构设计上完整还原该系列电阻的核心特征：铝制外壳包裹内部绕线电阻芯的封装结构，两端引出端与内部芯体的连接结构做了简化但保留外部装配特征，底部安装脚的定位尺寸完全适配标准面板安装场景，模型包含SolidWorks原生参数化文件，可直接修改外壳长度、直径、安装孔距等参数适配不同功率规格的同系列电阻建模需求，同时附带STL通用格式文件可用于3D打印验证安装尺寸，渲染效果图清晰展示产品外观细节，可用于产品选型手册、装配演示动画等场景使用。该类电阻设计核心是通过铝壳外壳与轴向散热沟槽最大化散热面积，保证50欧阻值规格下30瓦或50瓦功率负载时的温度系数稳定，公差控制精度高，TOL非感应精度达-1%，适用于工控设备、电源电路等需要高稳定功率电阻的场景，建模过程中针对安装适配性做了重点还原，确保虚拟装配时安装孔位、引出端位置完全匹配实际PCB或面板的安装要求。
