RC遥控车底盘前轴结构设计方案

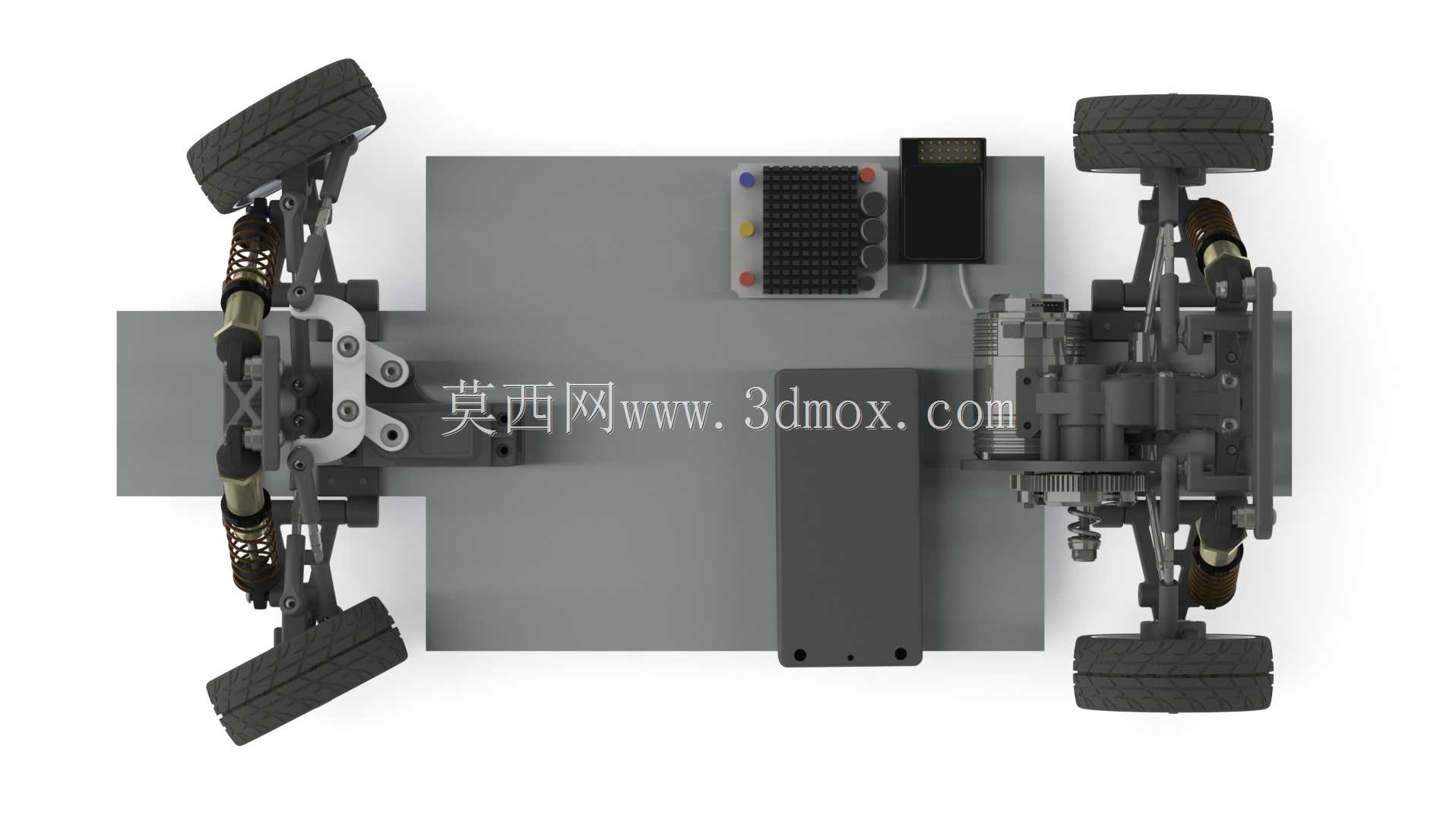

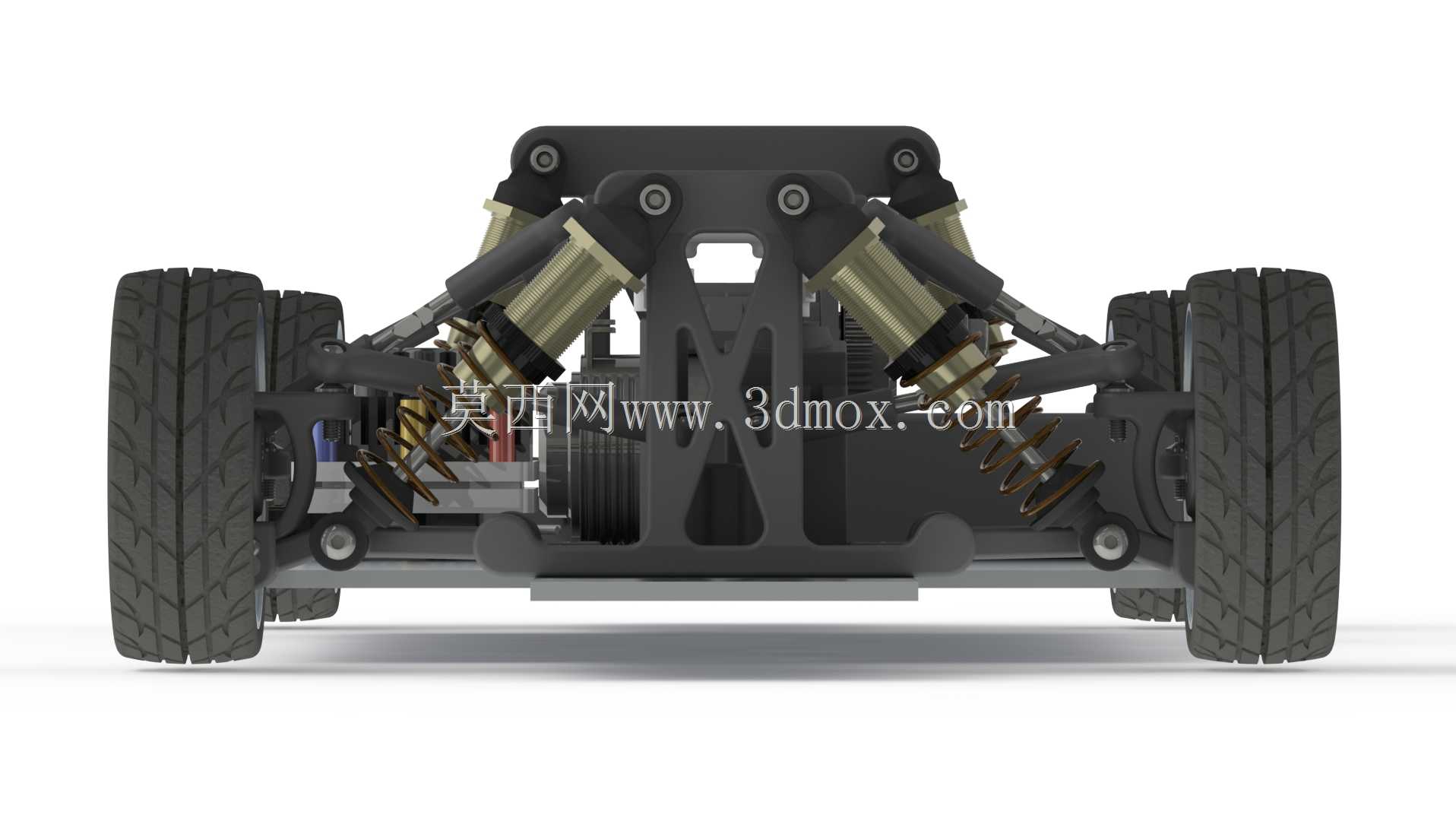

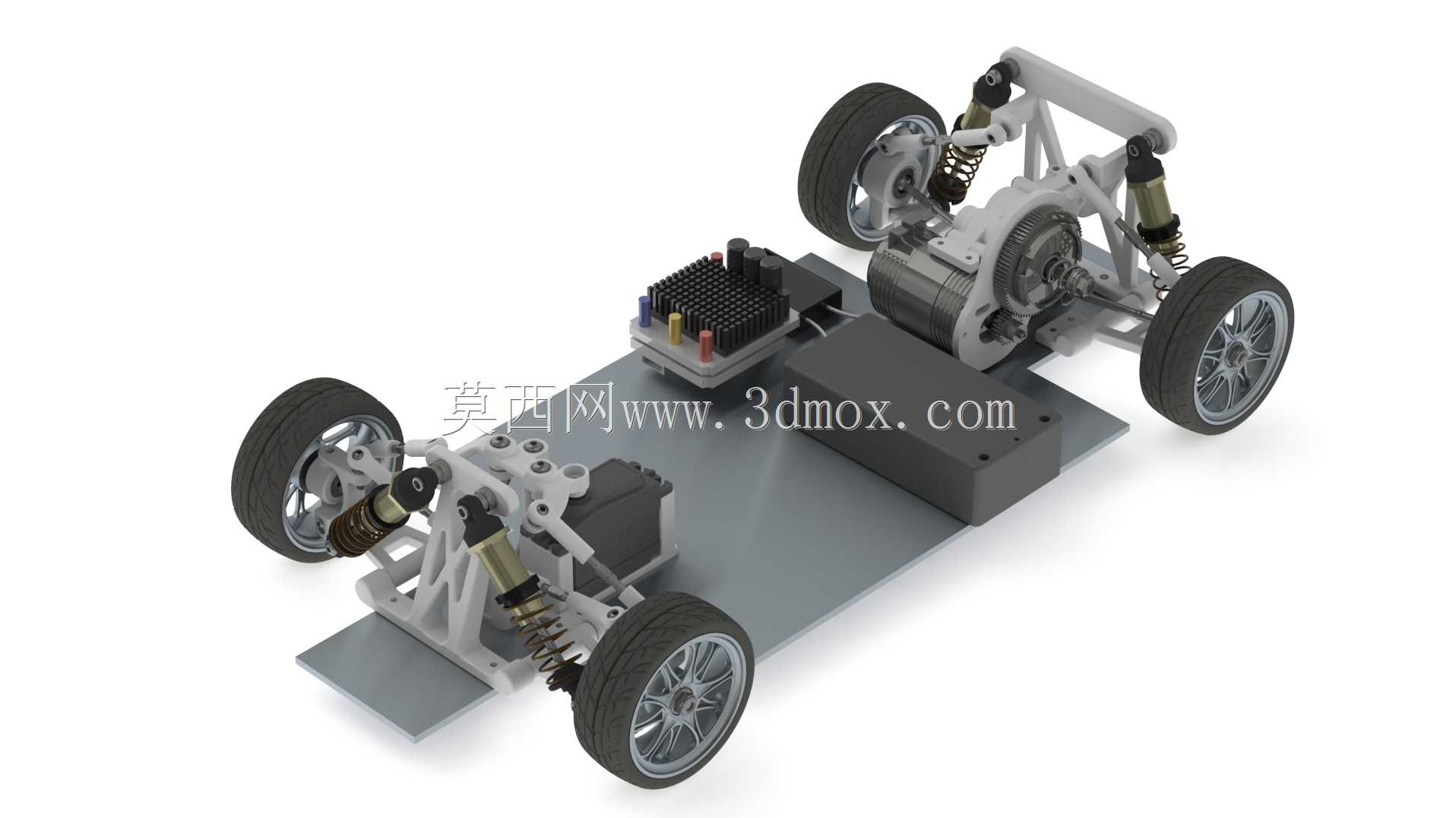

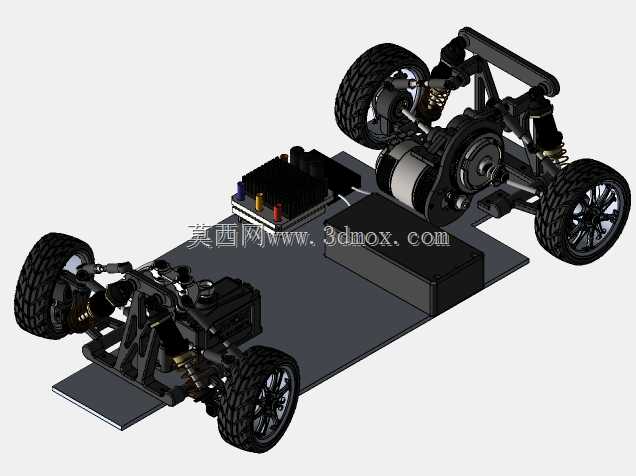

该结构为无线电控制模型汽车的前轴总成，是RC遥控车底盘行走系统的核心组成部分，主要面向民用 hobby 级遥控模型车的改装、自制场景，适配1:10比例的平跑、拉力类遥控车型，可满足模型爱好者自主组装个性化遥控车的需求，也可作为小型无人巡检小车、教学演示类移动底盘的行走前轴参考方案。整套前轴集成了转向机构、独立悬架、轮毂安装位三大功能模块，采用上下双叉臂式独立悬架结构，搭配螺旋弹簧与阻尼筒组成的减震组件，能够在模型车行驶过程中过滤路面颠簸带来的冲击，保证轮胎与地面的贴合度，提升行驶稳定性与抓地力。转向部分采用拉杆联动结构，可直接适配标准尺寸的RC舵机安装位，转向角度预留充足，可满足大角度转向、漂移等特殊行驶需求。设计过程中充分考虑了不同部件的加工适配性，结构承力部件可采用注塑或3D打印工艺制作，轮毂适配标准规格的橡胶轮胎，轮轴处预留了标准轴承安装位，可降低转动阻力提升传动效率。底盘安装部分采用平面定位孔位设计，可直接固定在平板式底盘上，安装边界清晰，横向宽度适配常规1:10遥控车的轮距要求，纵向安装深度预留了转向拉杆的活动空间，不会与底盘上的电池、电调、电机等动力部件产生干涉。整套结构在满足强度要求的前提下做了轻量化处理，镂空的叉臂结构既降低了簧下质量提升减震响应速度，也减少了材料消耗，各部件的连接位置均采用标准化的RC模型常用螺丝规格，爱好者无需特殊工具即可完成组装与维护，悬架的阻尼与弹簧刚度可根据实际行驶场景更换调整，适配不同路面的行驶需求。
