遥控赛车双横臂独立悬挂结构设计

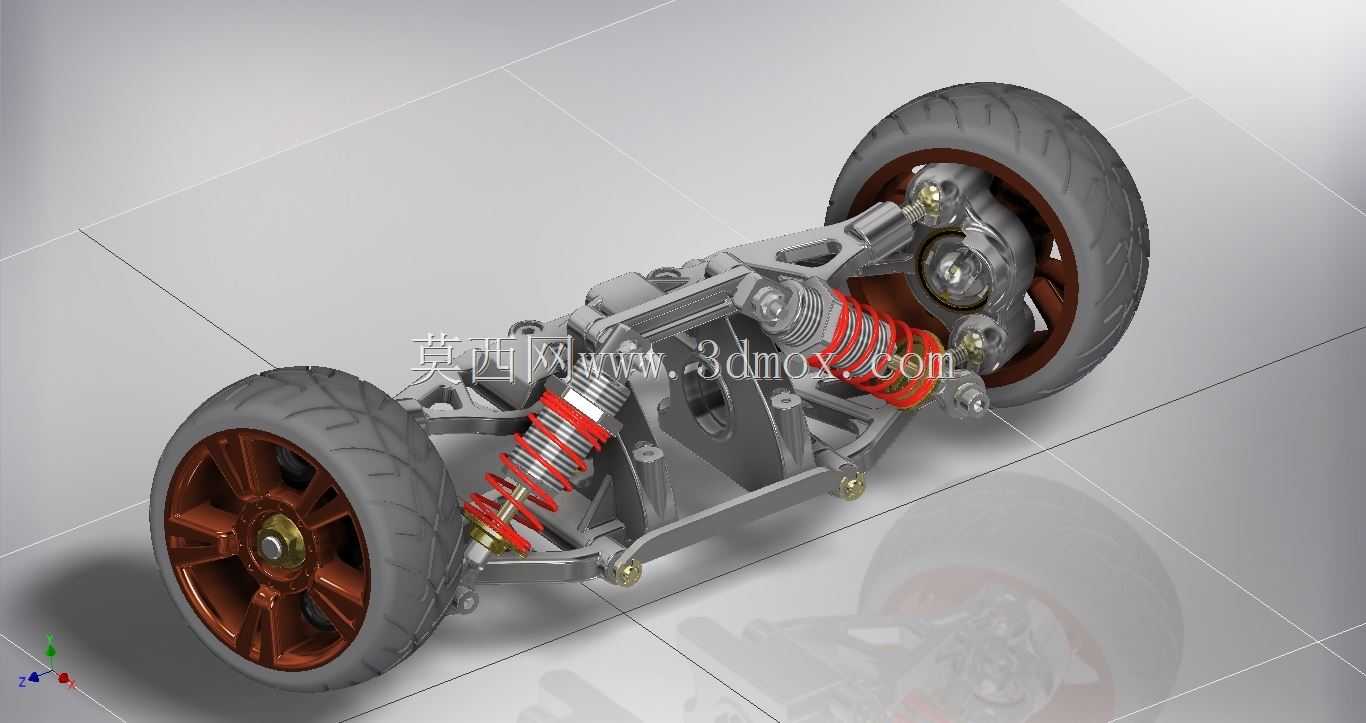

该结构为面向遥控模型赛车开发的双横臂式独立前悬挂单元，主要应用于1:8及相近比例的电动、油动RC竞速赛车、越野攀爬车的前轮行走系统，可直接适配对应规格的模型车底盘安装位，替代原厂悬挂组件实现更优的行驶操控表现。在实际使用场景中，这套悬挂承担着RC模型车行驶过程中的路面冲击缓冲、车轮定位参数保持、转向动作传导的核心作用，当车辆在铺装赛道高速过弯、非铺装路面攀爬越障时，悬挂可通过摆臂的摆动行程抵消路面颠簸带来的冲击力，同时保证轮胎与地面的有效接触面积，避免车轮悬空失去抓地力，大幅提升车辆行驶的稳定性与操控极限。

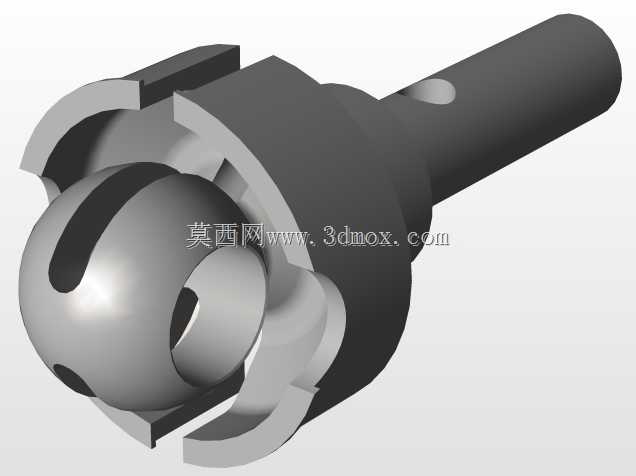

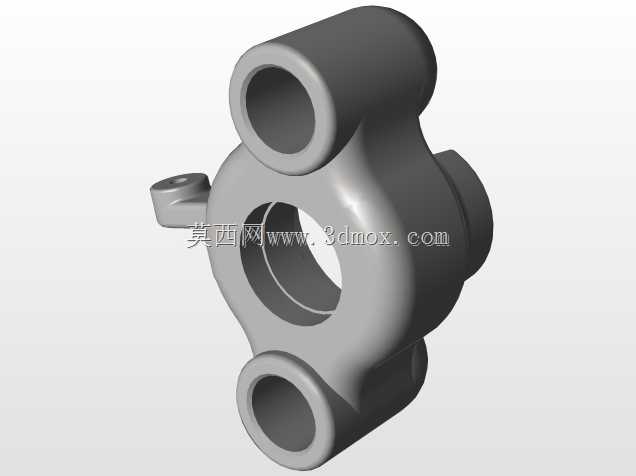

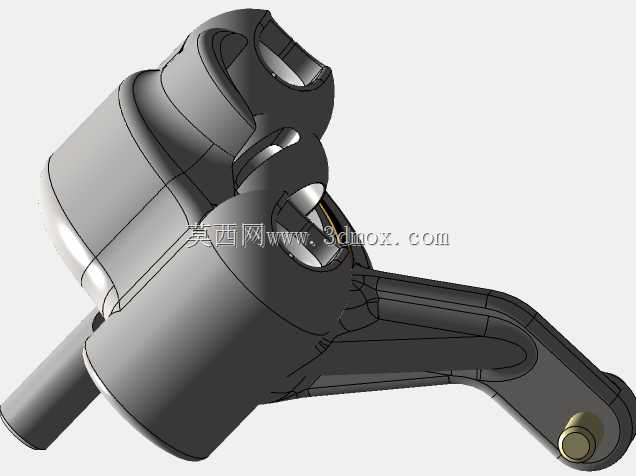

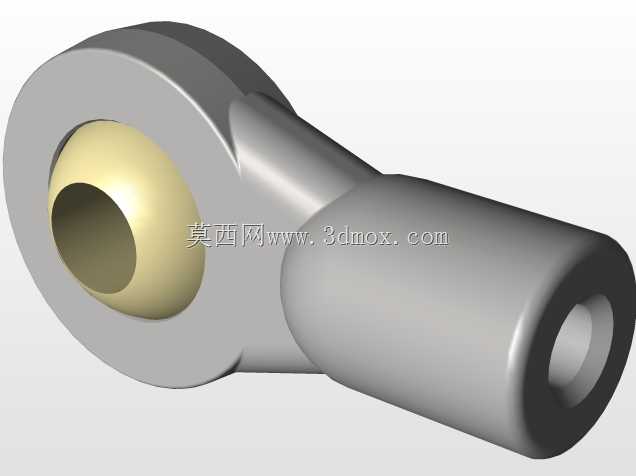

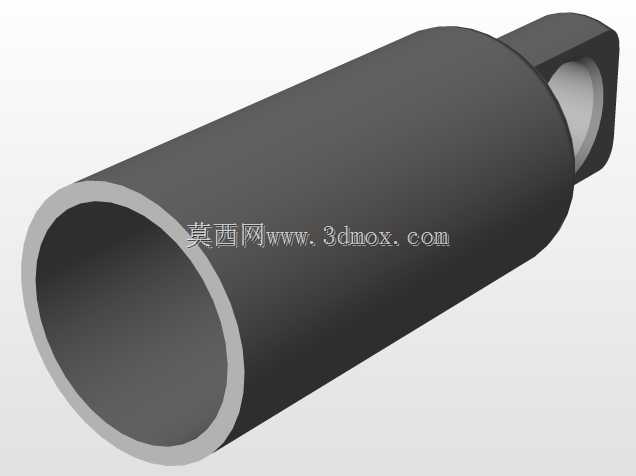

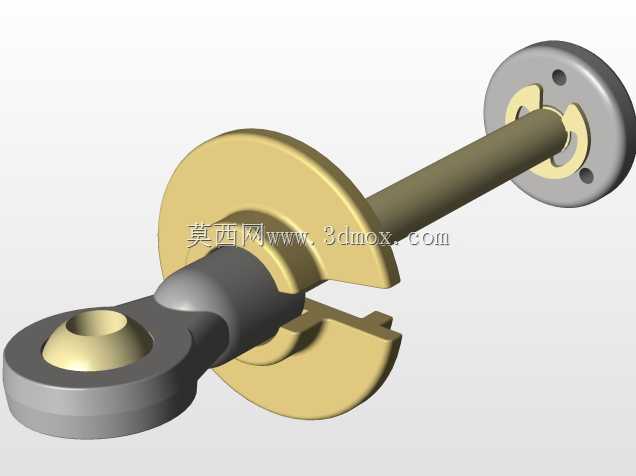

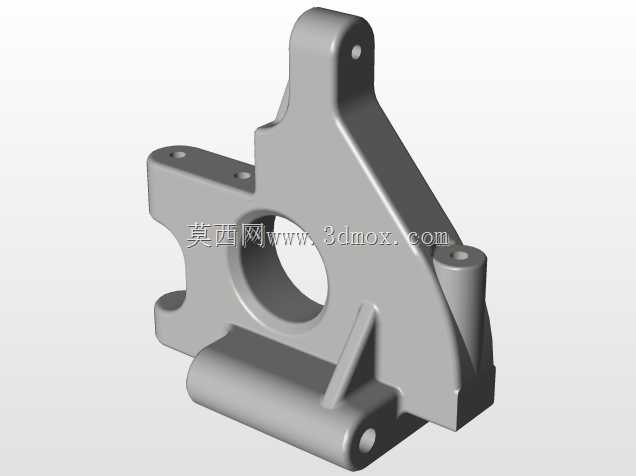

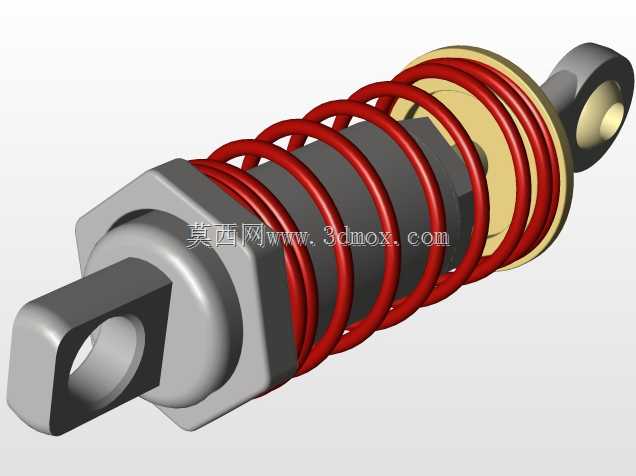

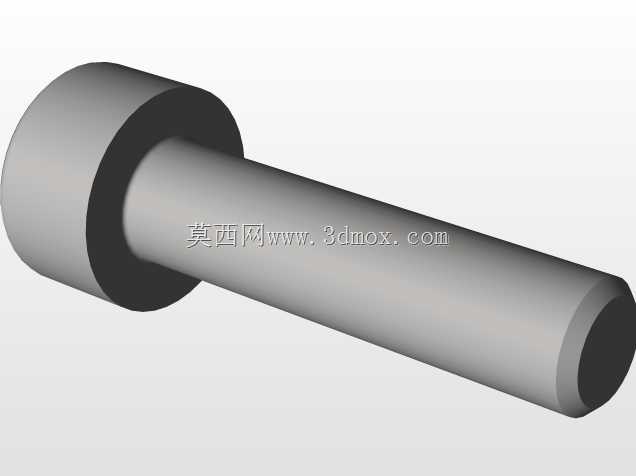

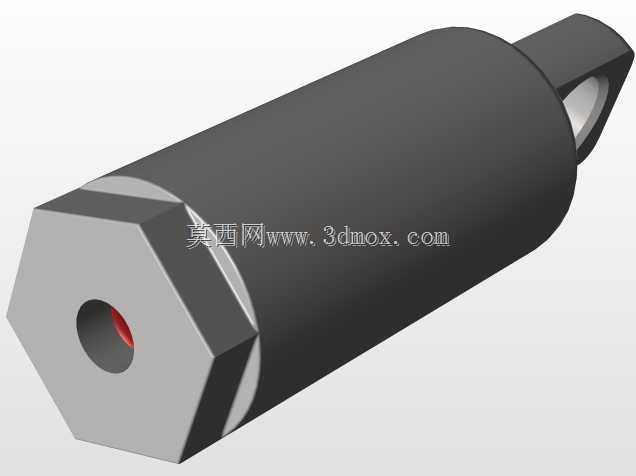

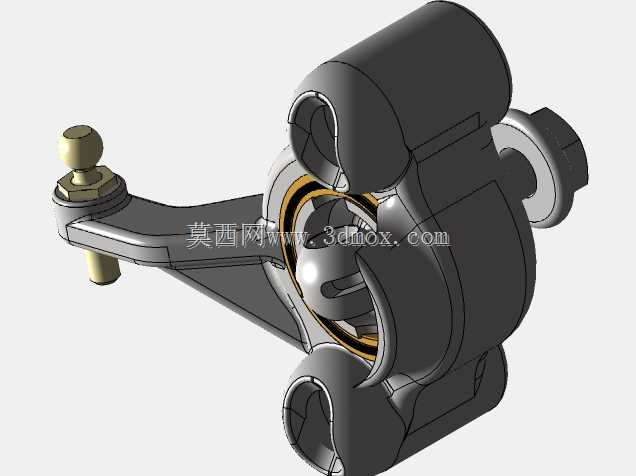

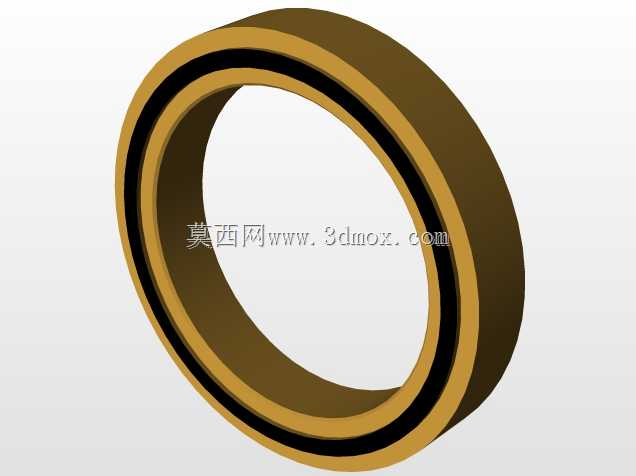

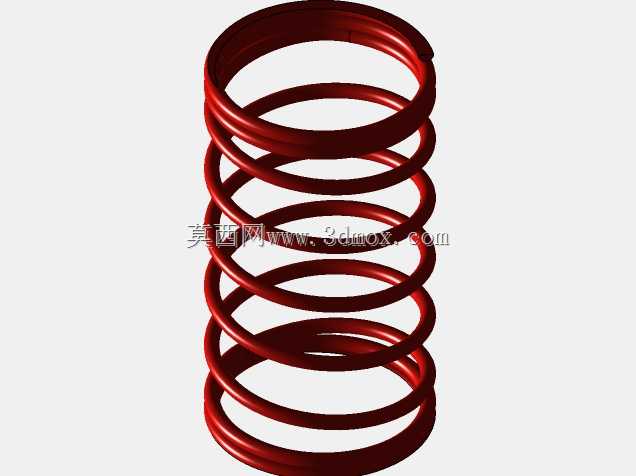

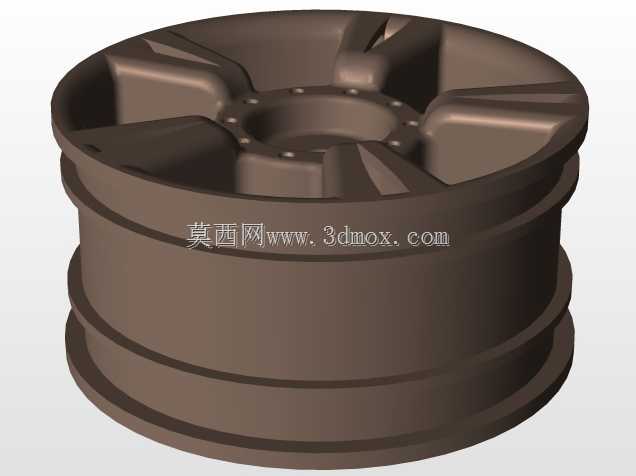

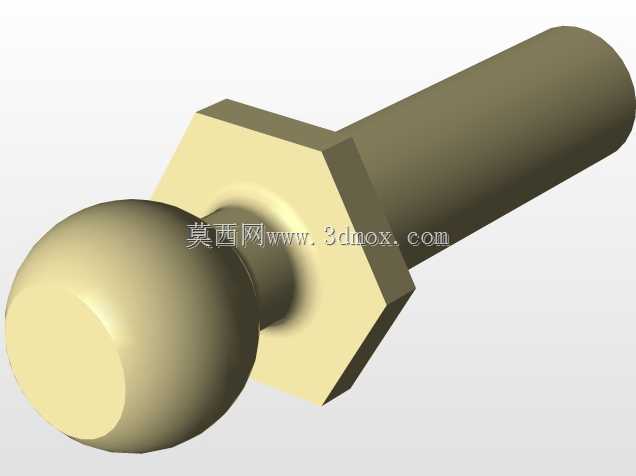

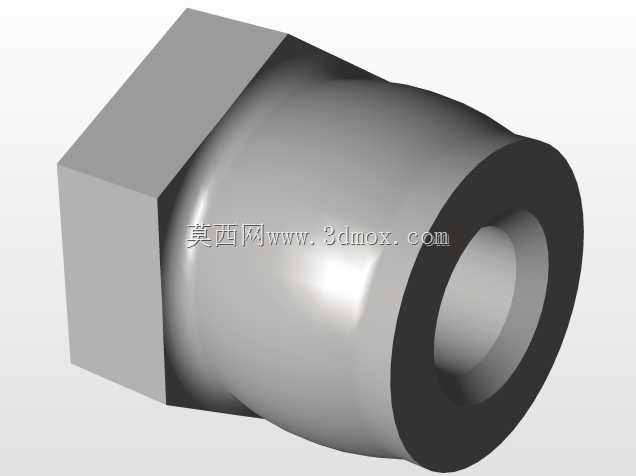

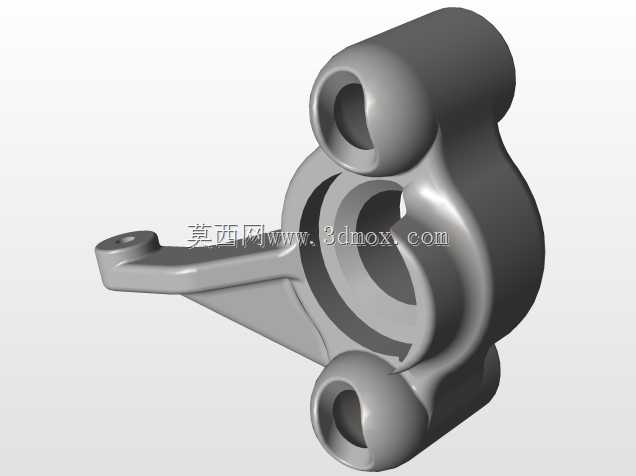

从功能特性来看，这套双横臂悬挂采用上下不等长控制臂结构，上下摆臂的铰接点均采用金属销轴配合衬套的连接方式，既保证了摆臂摆动的顺滑度，也能承受模型车高速行驶、飞坡落地时的瞬时冲击载荷；配套的螺旋弹簧与液压阻尼减震器采用同轴布局，弹簧刚度与减震阻尼经过匹配调校，可根据不同行驶场景的需求更换不同K值的弹簧与不同粘度的阻尼油，实现悬挂软硬、回弹速度的个性化调整；转向节集成了轮毂安装位、刹车固定位与转向拉杆连接点，可直接适配标准规格的RC模型车轮毂、刹车组件与转向舵机连杆，无需额外改装即可完成装配。

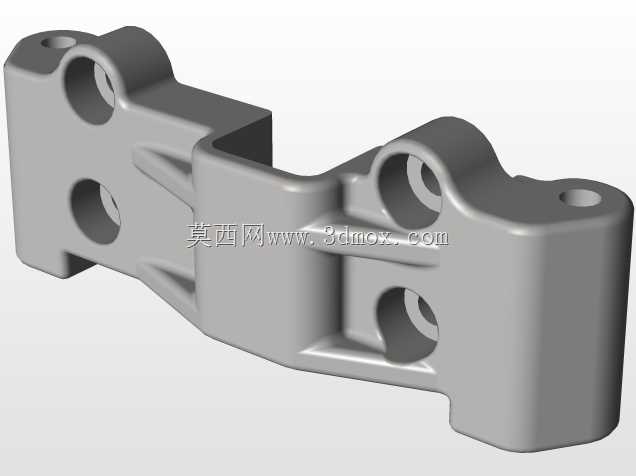

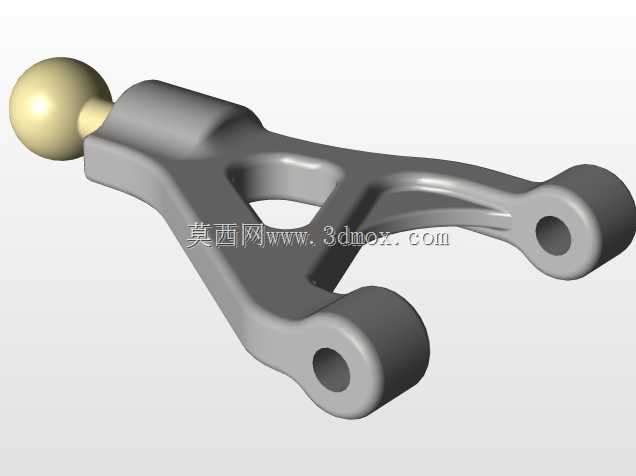

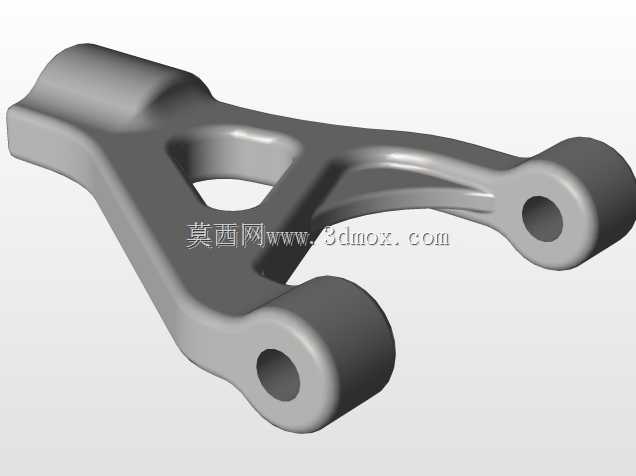

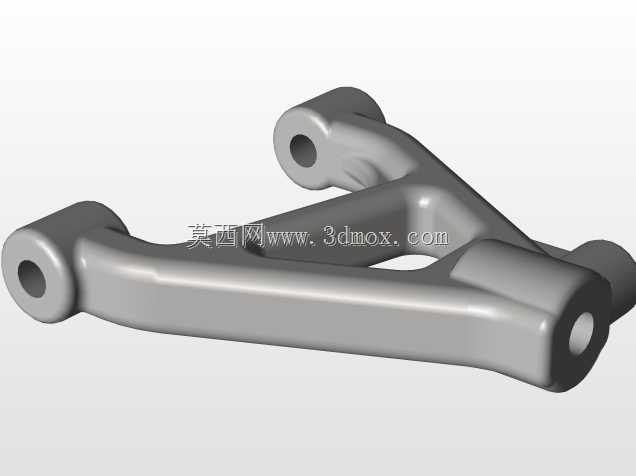

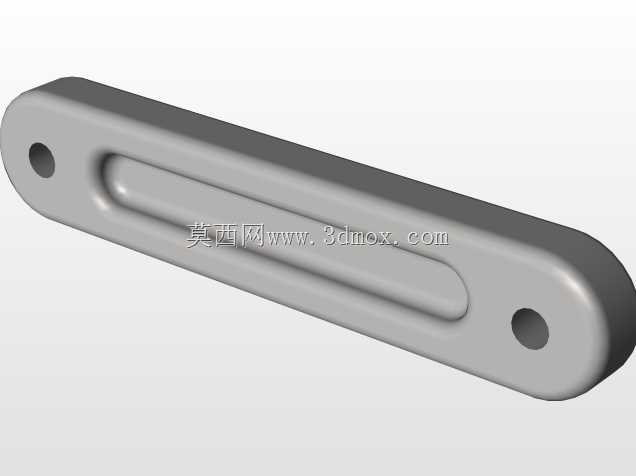

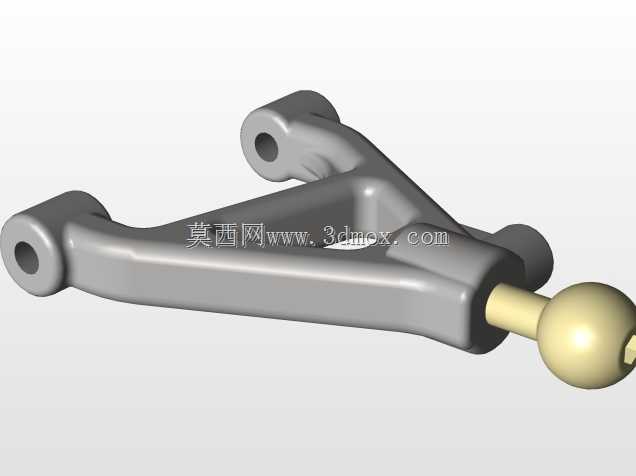

设计思路上，整套结构优先兼顾了轻量化与结构强度，摆臂主体采用镂空式结构设计，在保证摆臂抗扭、抗弯强度的前提下尽可能降低簧下质量，提升悬挂的响应速度；上下横臂的长度、安装点位置经过运动学仿真优化，在悬挂上下跳动的全行程内，车轮的外倾角、前束角变化量被控制在合理区间，既避免轮胎异常磨损，也能保证过弯时轮胎的接地角度始终处于最优抓地状态。安装边界方面，整套悬挂单元的总宽度适配标准1:8比例RC车的前轮轮距要求，摆臂上下跳动的总行程为32mm，减震器安装孔距可在45mm-55mm区间适配调整，与底盘连接的固定孔位采用行业通用的孔距标准，可直接替换同规格的原厂悬挂组件，安装时仅需将上下摆臂的内侧铰接点固定在底盘对应的悬挂支座上，再连接转向拉杆与传动轴即可完成装配，整体装配公差控制在0.1mm以内，可保证悬挂动作无卡滞、虚位小。
