小型农用玉米剥皮脱粒一体机结构设计

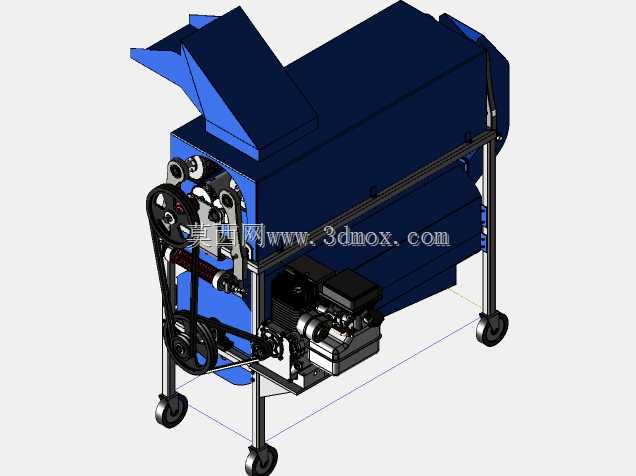

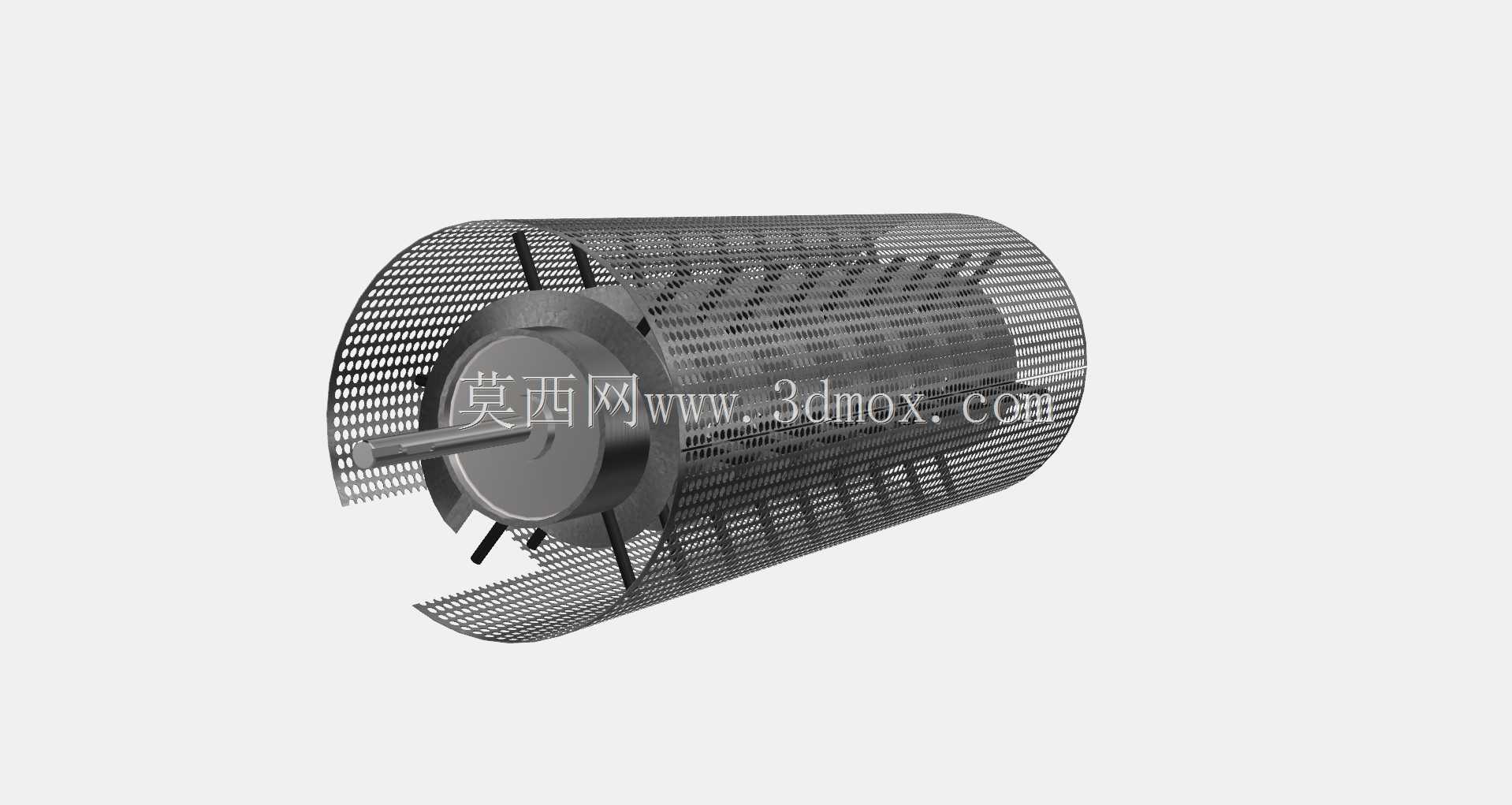

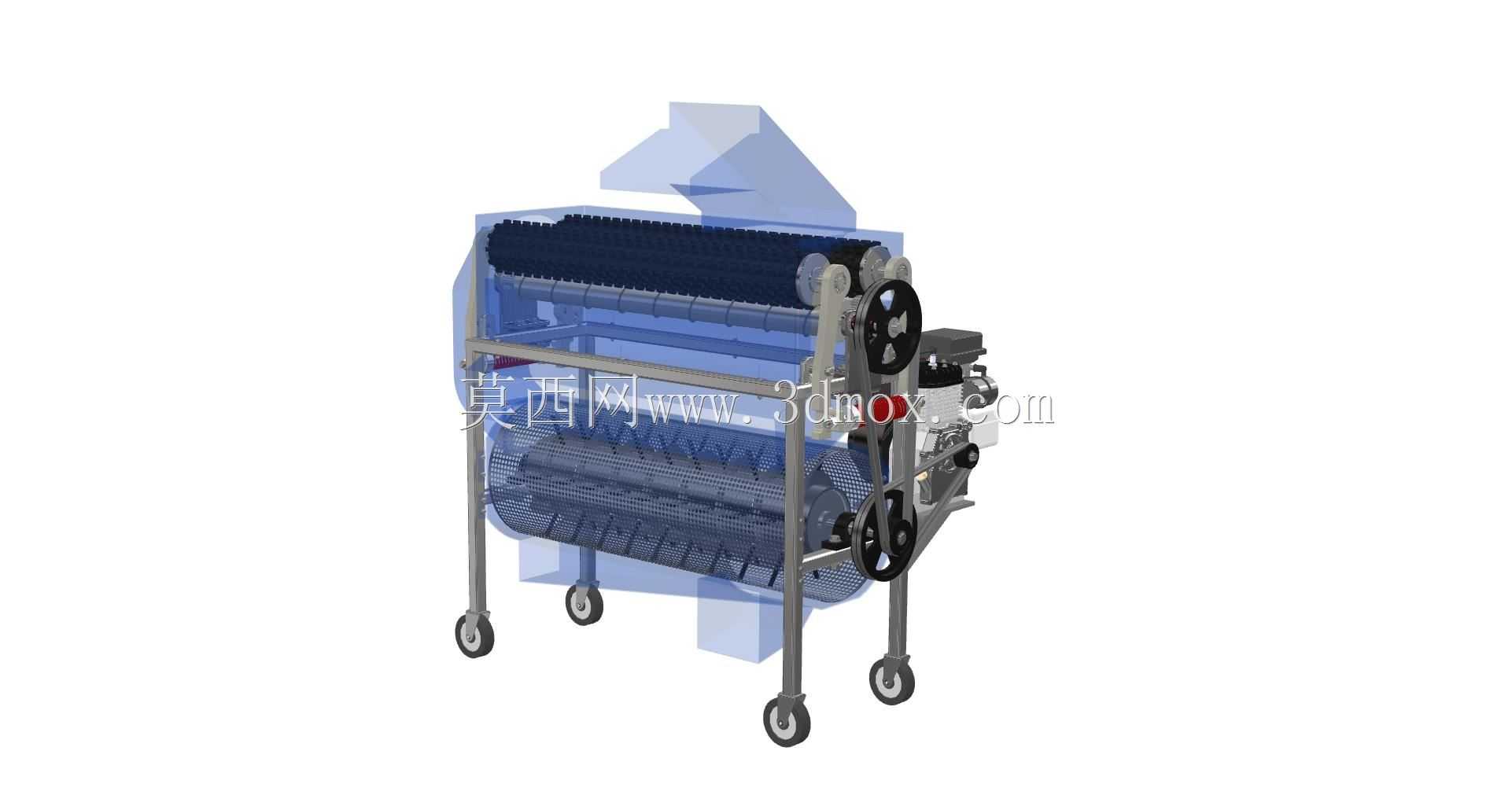

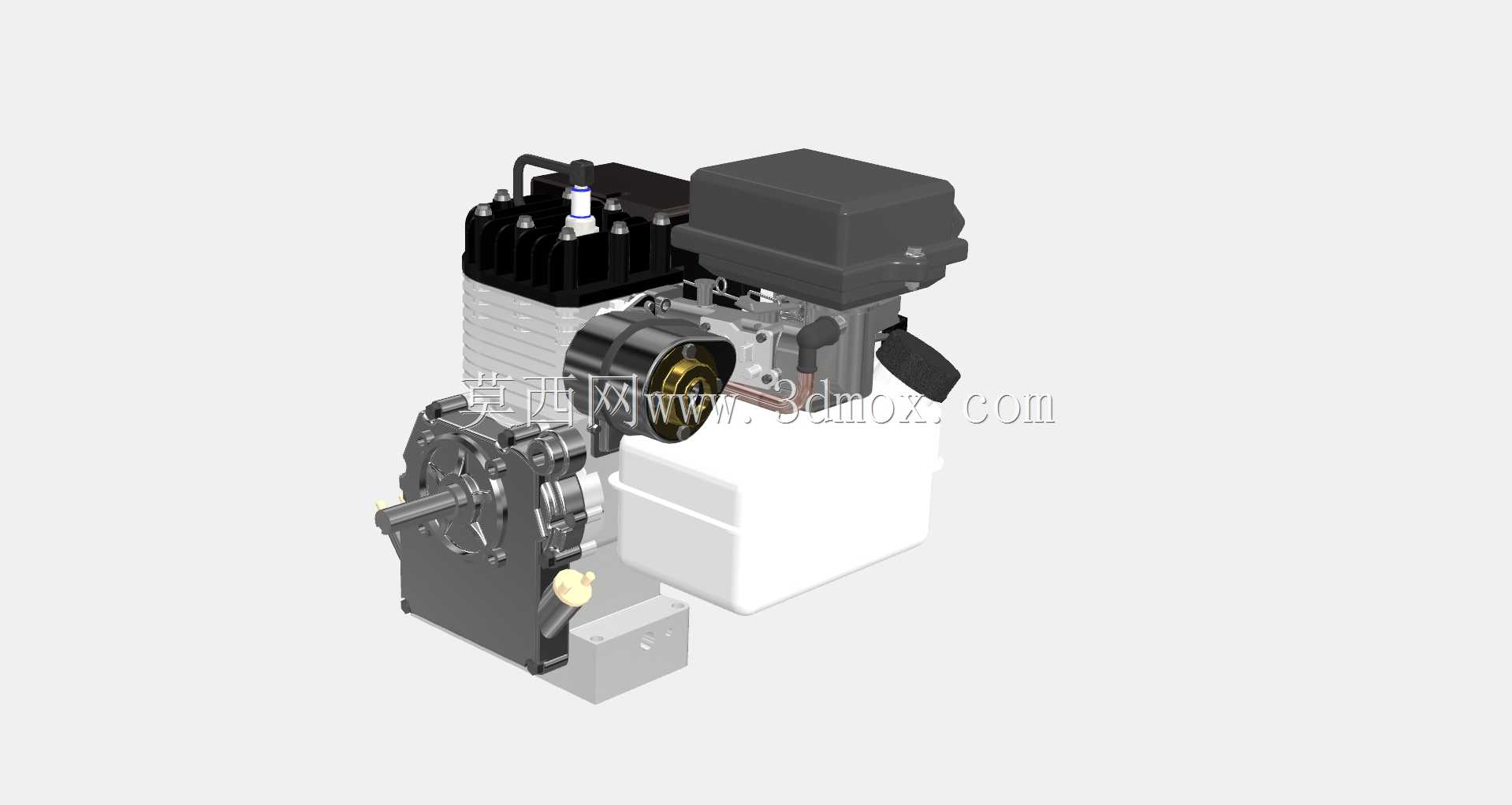

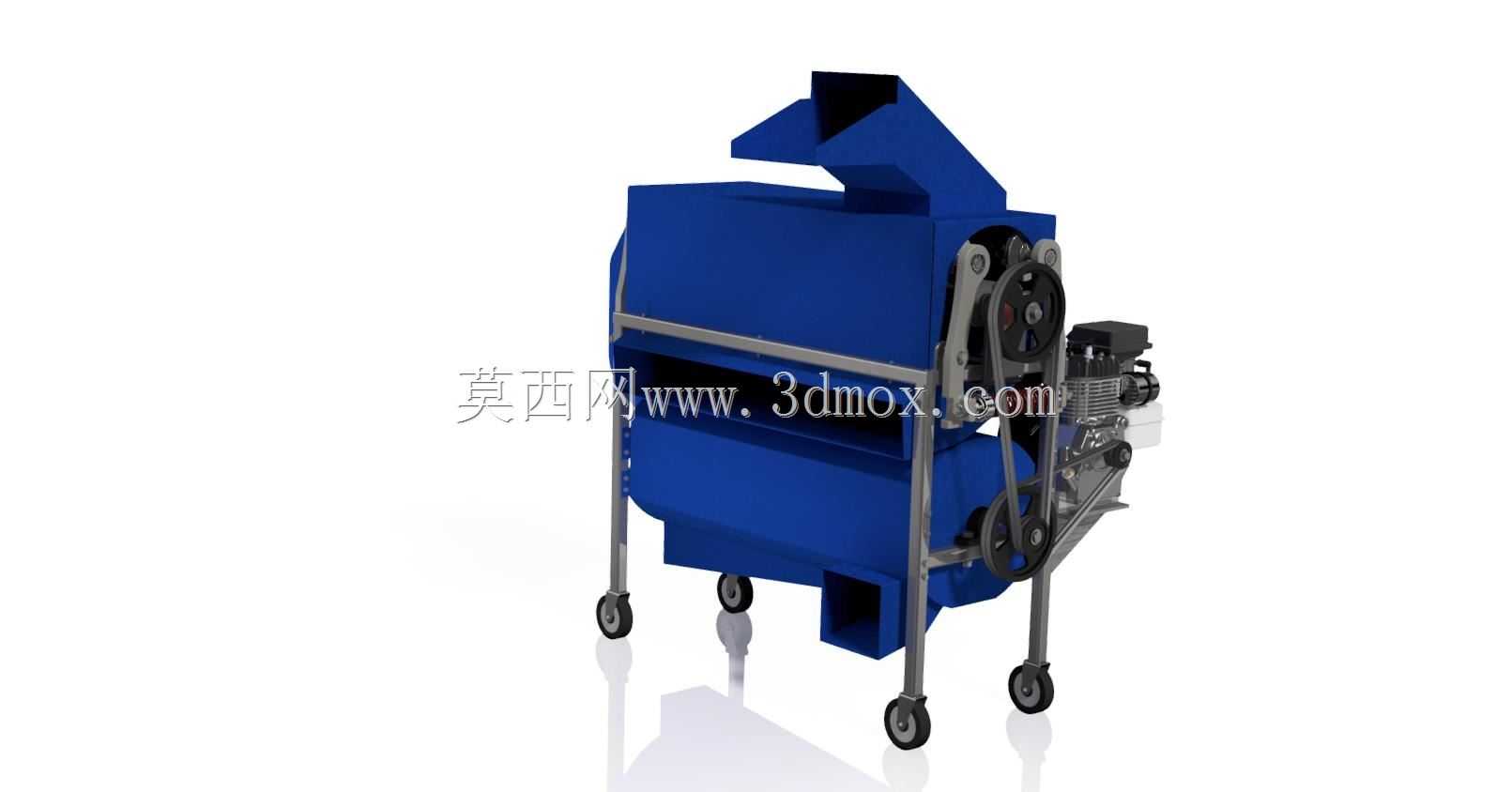

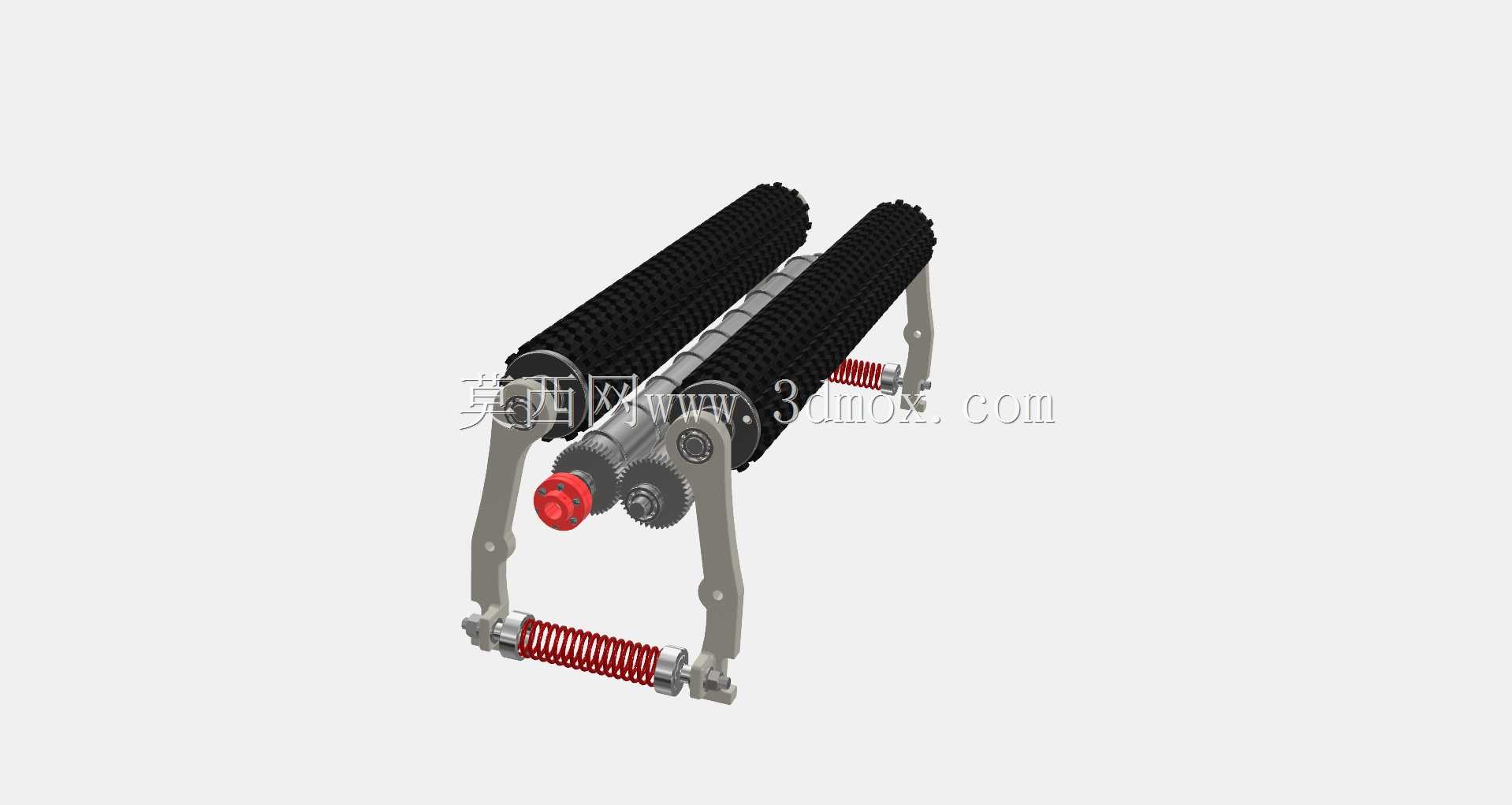

这款设备的设计初衷是适配丘陵地区散户种植、村级小型粮食加工点的玉米产后处理需求，区别于大型联合收获机配套的脱粒装置，它不需要绑定大型动力底盘，可独立移动作业，解决了小地块种植户收获后玉米果穗剥皮、脱粒分两次作业的繁琐问题。从结构布局来看，设备采用上下双层作业腔设计，上层为剥皮作业单元，下层为脱粒作业单元，果穗从顶部进料斗投入后，先进入剥皮腔完成苞叶剥离，剥离苞叶后的果穗通过内部导流通道自动落入下层脱粒腔，完成果穗与玉米粒的分离，全程不需要人工中转果穗，减少作业过程中的果穗抛洒损耗。设备的移动支撑采用四个带刹车的万向脚轮，单轮承重设计满足设备满载作业时的稳定性需求，脚轮安装座与机架采用螺栓刚性连接，机架主体采用矩形钢管焊接成型，焊接位置做了倒角去应力处理，避免长期作业震动导致的焊缝开裂问题。动力单元布置在设备侧方，采用皮带传动结构分别连接剥皮辊组与脱粒滚筒，传动路径做了最短化设计，减少动力传输过程中的损耗，皮带外侧设置了可拆卸的安全防护罩，防护罩预留了散热间隙，既避免作业过程中衣物、杂物卷入传动部件，也不会影响皮带运转的散热需求。剥皮单元采用橡胶包覆的对置辊组结构，辊面设置了螺旋排布的凸点，既能够通过相对转动撕扯苞叶，又不会过度挤压果穗造成籽粒破损，辊组间隙可通过侧方的调节螺栓进行微调，适配不同含水量、不同品种的玉米果穗作业，避免间隙过大剥皮不净、间隙过小啃食果穗的问题。脱粒单元采用钉齿式滚筒设计，滚筒下方配置了栅格状凹板，脱粒后的玉米粒通过栅格缝隙落入底部出料槽，玉米芯则从尾部的排芯口排出，凹板的栅格间隙经过反复校核，既能保证玉米粒顺利漏下，又不会让未脱净的碎果穗混入籽粒中。进料斗采用上宽下窄的漏斗式结构，进料口的倾斜角度经过物料滑落测试，保证果穗能够靠自重顺利滑入剥皮腔，不会出现果穗堆积卡料的问题，进料斗与上腔体采用法兰螺栓连接，方便后期拆卸维护内部辊组。设备的整体外形尺寸控制在小型农机可通行的范围内，宽度不超过常规乡村入户门的通行宽度，可直接推入农户庭院、小型加工厂房内作业，不需要额外预留太宽的作业通道，安装时不需要浇筑固定基础，将脚轮刹车锁定后，放置在平整的硬化地面即可开展作业，设备作业时的震动幅度经过动平衡调校，不会出现作业时移位、剧烈晃动的问题。从作业流程的合理性来看，设备将剥皮、脱粒两道工序整合在同一机架上，相比单独的剥皮机加脱粒机的组合，减少了一台动力单元的配置，整体占地面积缩小近40%，设备采购成本也更适合小型经营主体的承受能力。在结构细节设计上，所有与玉米果穗、籽粒接触的部件边缘都做了圆角钝化处理，避免刮伤果穗造成籽粒破损，同时也避免作业人员清理设备时被锐边划伤。排苞叶口设置在剥皮腔侧下方，剥离的苞叶可直接通过导流板排到设备旁的收集容器内，不会和下层排出的玉米粒、玉米芯混在一起，减少后期分选的工作量。底部的籽粒出料槽做了倾斜导流设计，脱粒完成的玉米粒可顺着槽体滑落到外接的编织袋或者收集筐内，不需要人工掏取籽粒。设备的维护点都做了外露式设计，皮带张紧度调节、辊组间隙调整、凹板拆装都不需要完全拆解设备外壳，日常清理残留的玉米须、碎苞叶时，打开侧方的检修盖板即可完成操作，降低了非专业人员的维护难度。针对农村作业环境电压不稳定的情况，这款设备的动力输入可适配多种动力源，除了常规的电动机驱动，也可搭配小型汽油机作为动力，满足没有稳定供电的野外临时作业点的使用需求，动力连接位采用标准的皮带轮接口，更换动力源时不需要改动设备内部的传动结构，只需要调整皮带张紧度即可完成适配。在作业效率匹配上，这款设备的处理能力适配小型种植户的收获规模，单批次可连续作业，不需要频繁停机清理，作业过程中的籽粒破损率控制在较低水平，能够满足商品玉米、饲用玉米的脱粒质量要求，不会因为籽粒破损过多影响售卖价格。
