带烟气处理系统的木材加工车间结构

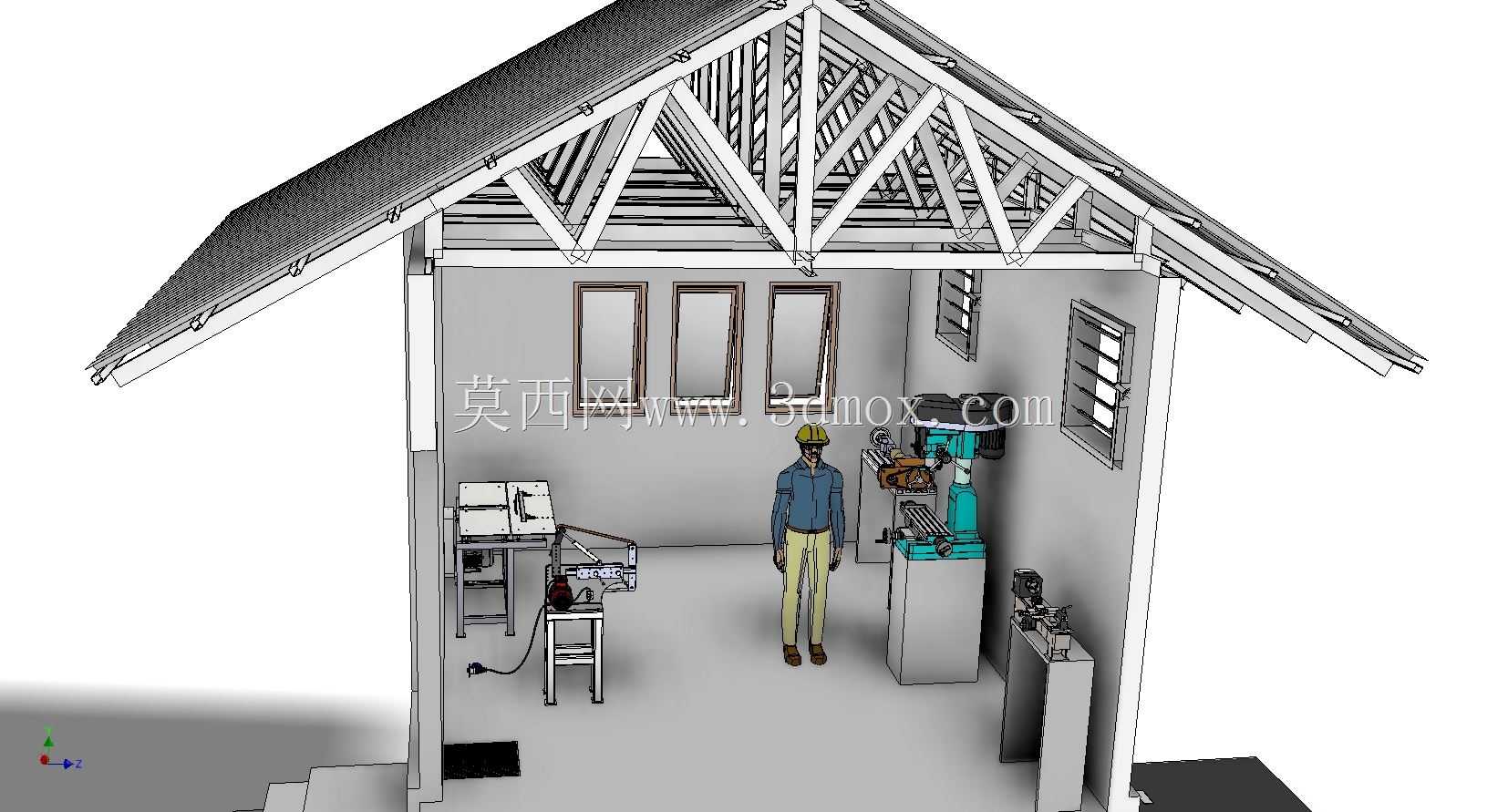

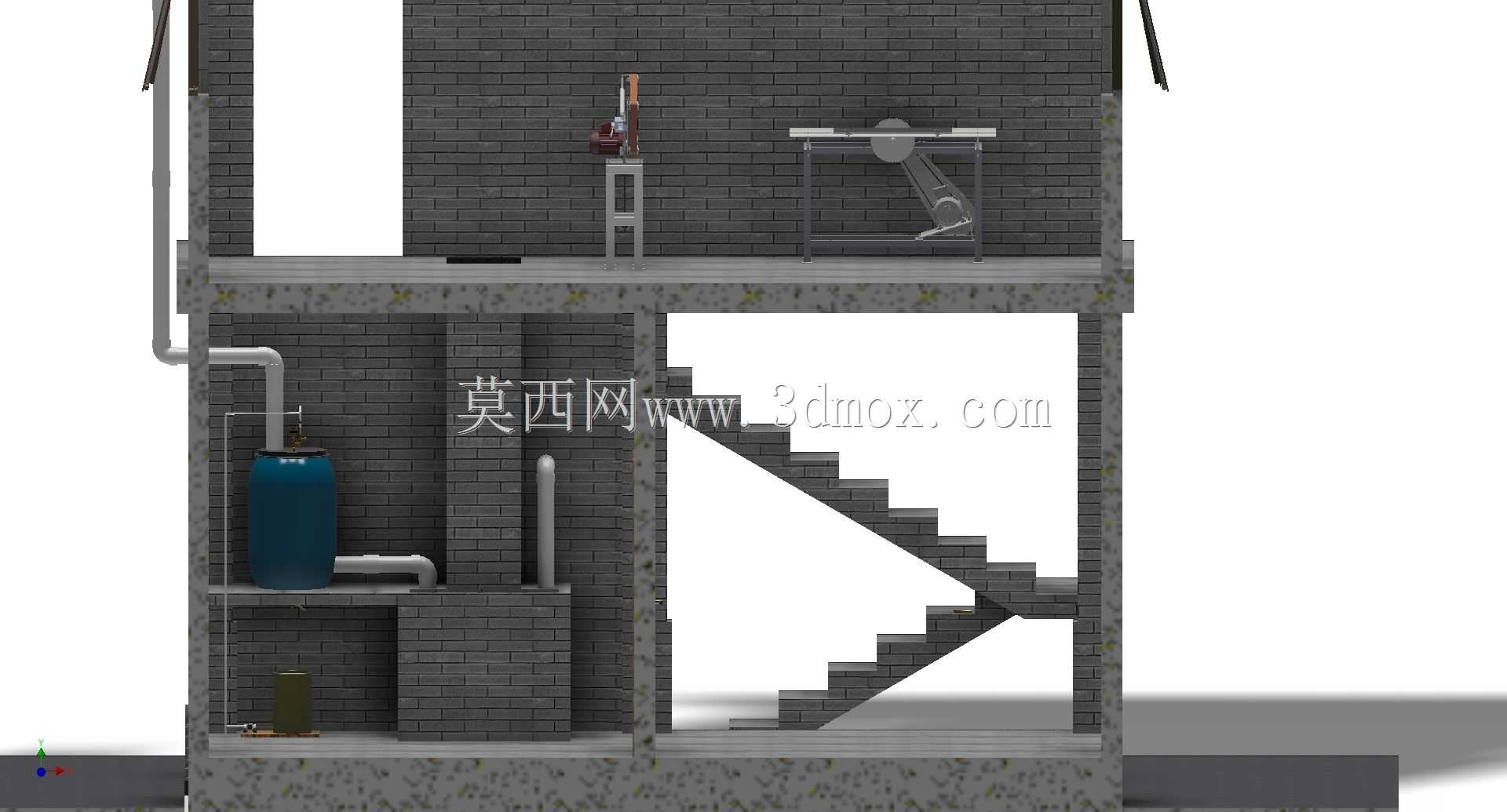

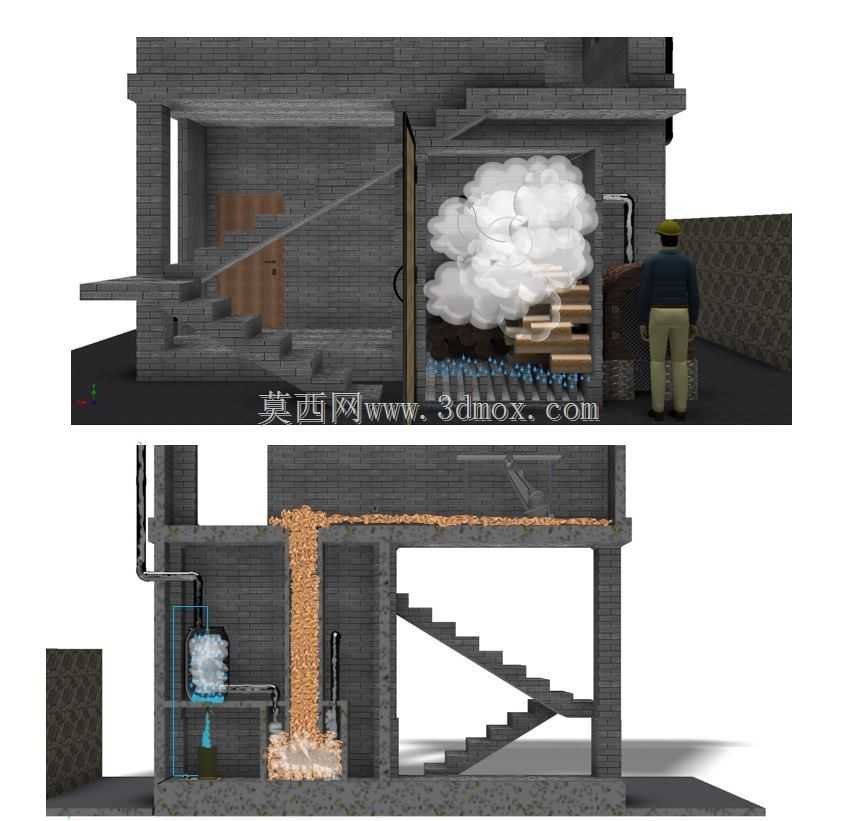

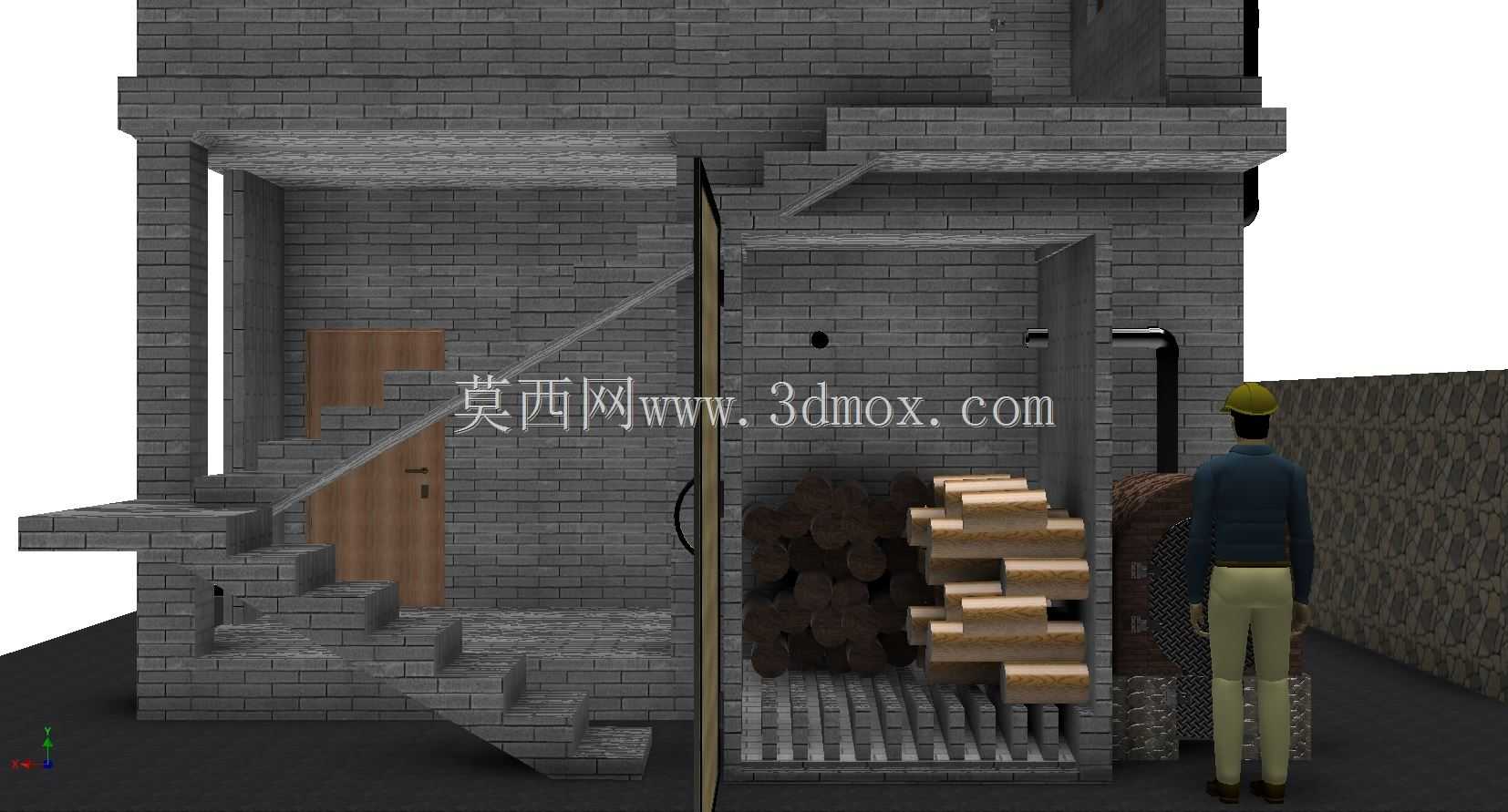

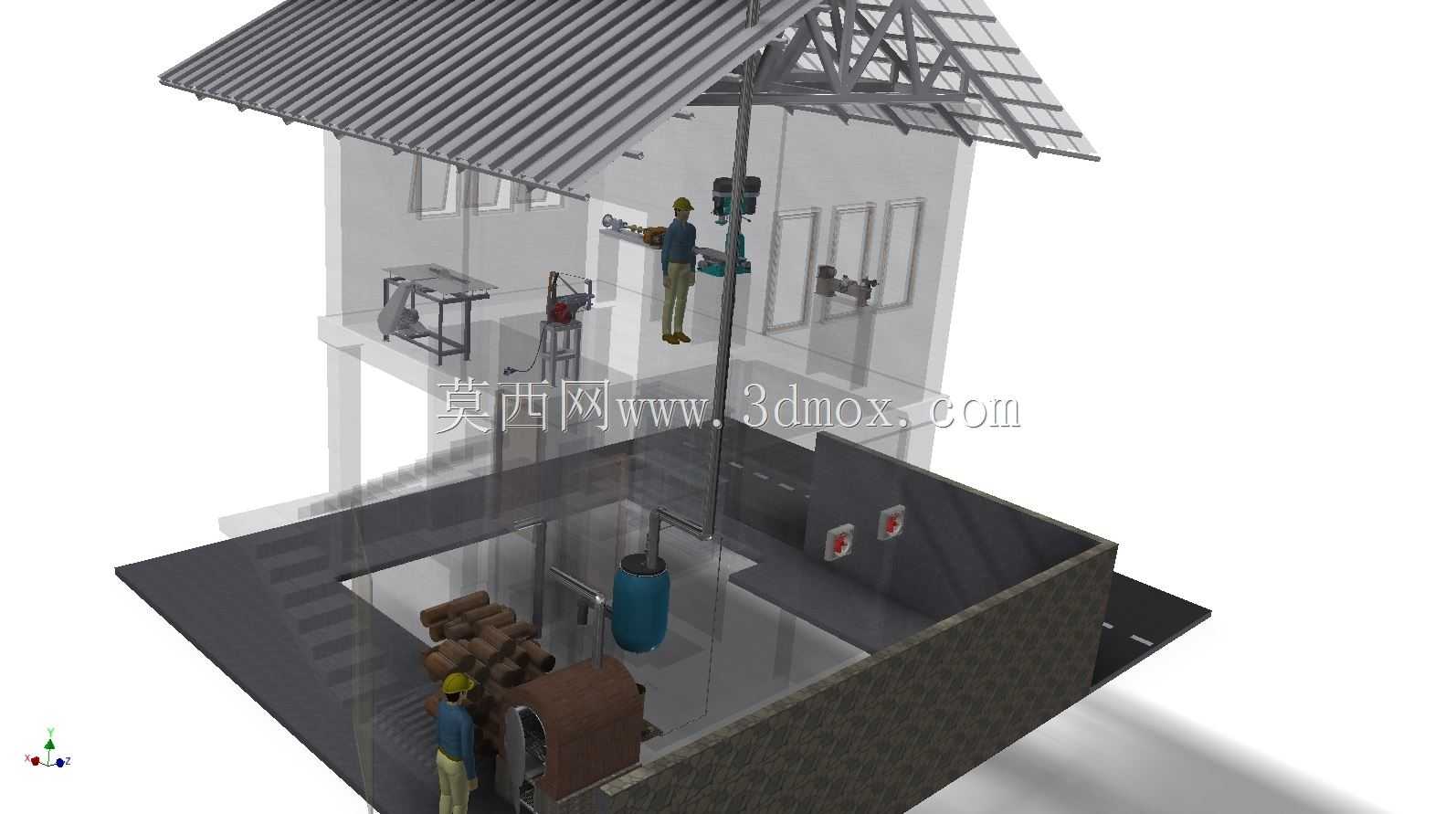

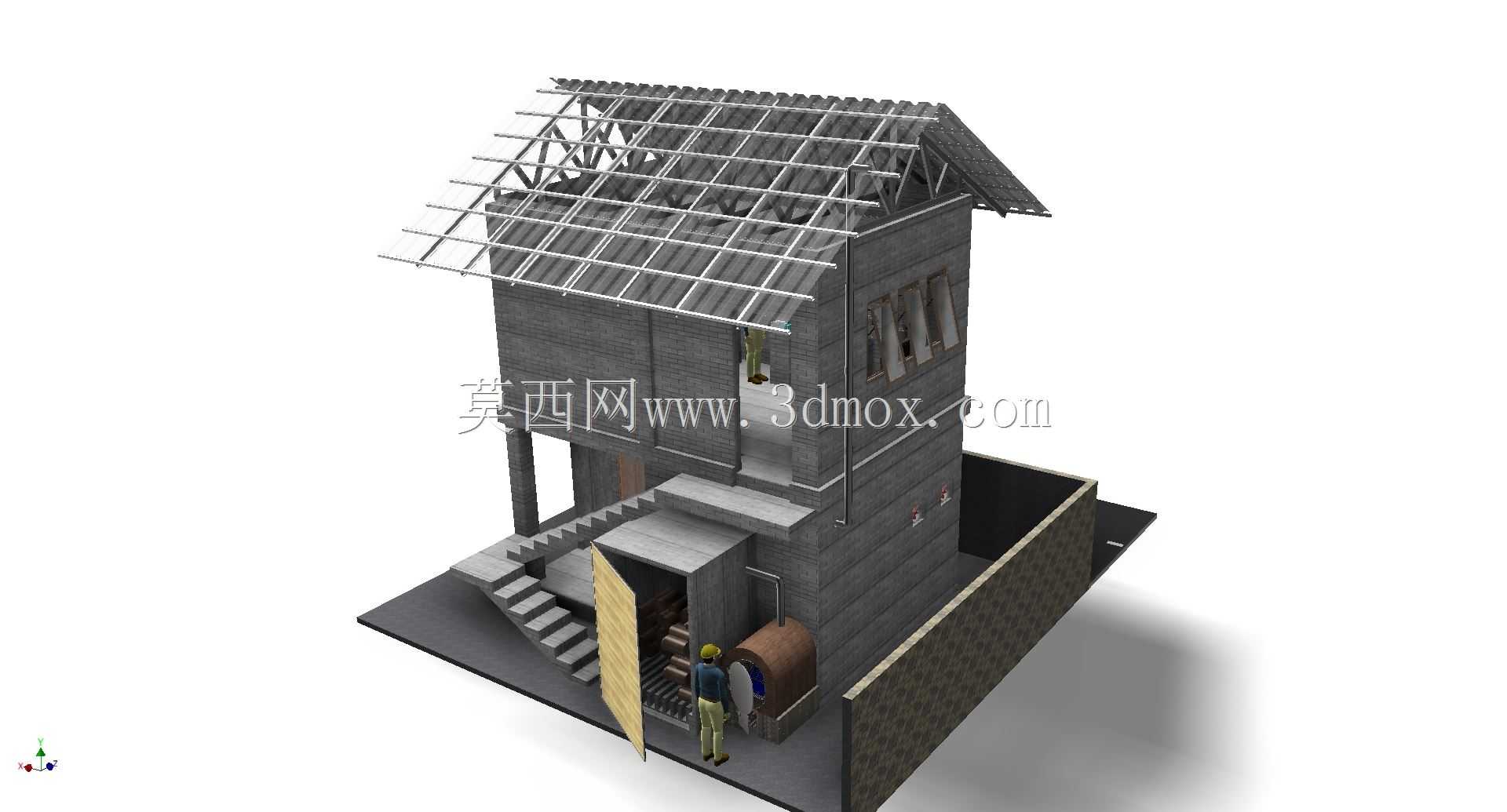

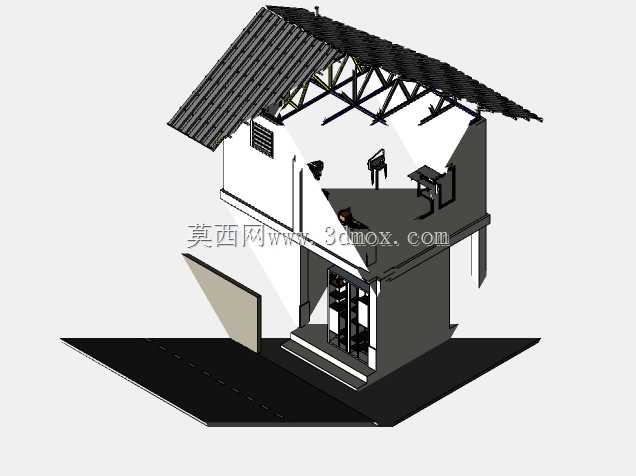

这套木材加工车间的三维结构设计，核心围绕小型木材加工场景的生产与环保需求搭建，适配村镇级小型木材加工厂、家具作坊前置原料处理工段的使用场景，解决常规小型加工点原料干燥效率低、烟气直排不符合环保要求的痛点。整体结构采用双层框架布局，底层为核心作业区，划分出原料干燥段、机加工段、烟气处理段三个独立功能区块，各区块通过实体隔墙做物理分隔，避免干燥段的高温烟气、机加工段的木屑粉尘交叉扩散。干燥段依托烟道结构实现余热利用，将燃烧产生的高温烟气导入干燥腔的夹层通道，通过热辐射对腔体内堆叠的木质原料进行烘干，干燥腔的进出料口设置可开合的木质挡板，作业时关闭挡板形成相对密闭的空间，减少热量散失，提升干燥效率，挡板与门框的贴合处预留5mm的密封间隙，搭配耐高温密封条填充，避免烟气从缝隙溢出到作业通道。机加工段紧邻干燥段出料口设置，预留了带锯、压刨等常规木材加工设备的安装空间，地面做100mm厚的混凝土硬化层，预留设备固定的地脚螺栓孔位，作业通道宽度设置为1.2m，满足单人推送原料小车的通行需求，通道旁设置临时物料堆放台，台面高度为0.8m，适配人工取放料的操作高度。烟气处理系统采用两级过滤结构，第一级为木材除尘器，设置在干燥段烟气出口位置，通过惯性沉降+滤网拦截的方式过滤烟气中携带的大颗粒木屑、炭粒，除尘器的清灰口设置在侧下方，距离地面高度0.4m，方便定期清理收集的粉尘；第二级为湿式洗涤鼓，连接在木材除尘器的出气端，通过水幕吸附的方式去除烟气中的细颗粒物与可溶性有害成分，洗涤鼓的进水口、排水口均预留标准管道接口，方便对接厂区的供排水管路，处理后的烟气通过高出屋面1.5m的排气筒排放，排气筒出口设置防雨帽，避免雨水倒灌进入处理系统。车间的二层为备用物料存储区，采用钢结构桁架做屋面承重，屋面铺设彩钢瓦做防雨防护，桁架的下弦高度设置为2.8m，满足二层区域的物料堆放与人员通行高度要求，二层与底层之间设置宽度1m的钢制楼梯，楼梯踏步采用防滑花纹钢板，两侧设置高度1.1m的防护栏杆，栏杆的竖杆间距不大于110mm，符合安全防护要求。车间外围设置高度1.8m的实体围墙，划分出厂区的作业边界，围墙与车间墙体之间预留0.8m的巡检通道，方便日常检查墙体、管路的运行状态，车间入口处设置宽度1.5m的外开门，门体向外开启，满足紧急情况下的人员疏散要求。整体结构的安装边界控制在长8m、宽6m的占地范围内，所有钢结构构件均采用螺栓连接的方式组装，无需现场大量焊接作业，降低现场安装的施工难度与周期，各功能段的管路接口均做标准化设计，可根据实际产能需求调整干燥腔容积、除尘器处理风量等参数，适配不同规模的小型木材加工生产需求。
