3D打印机双挤出热端散热模组结构

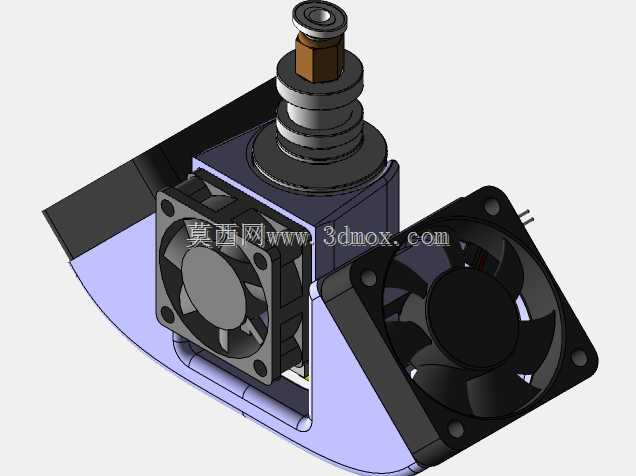

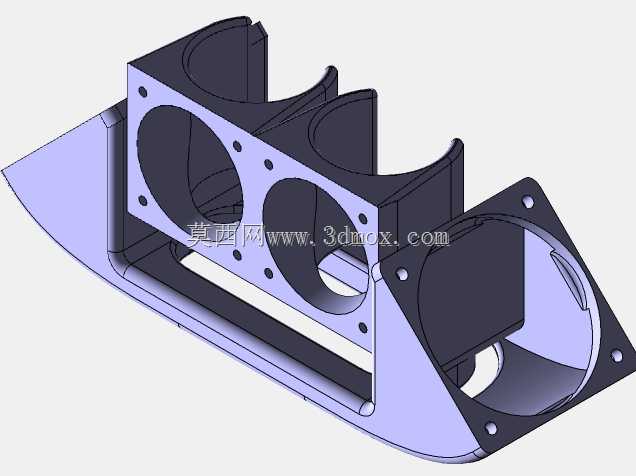

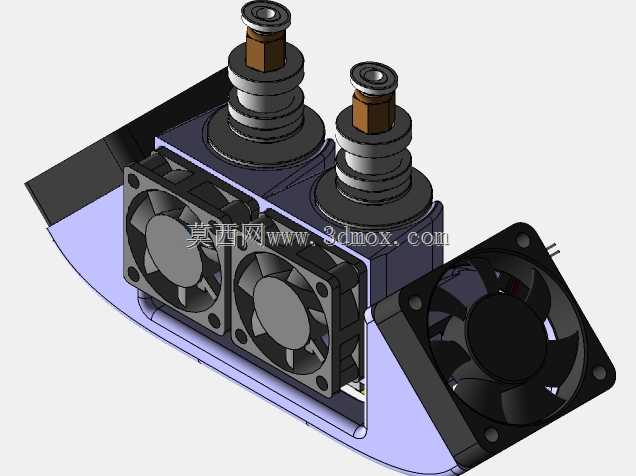

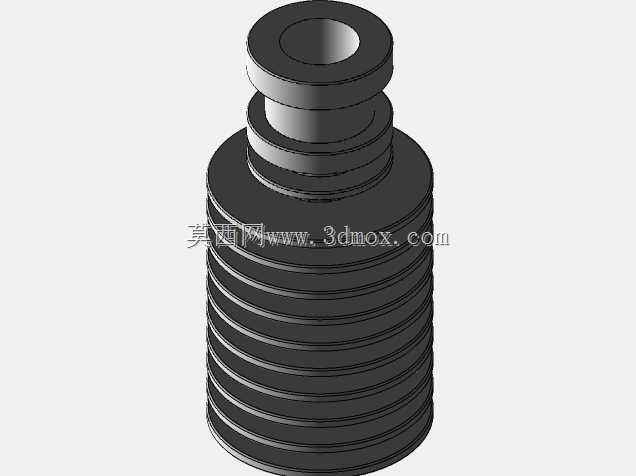

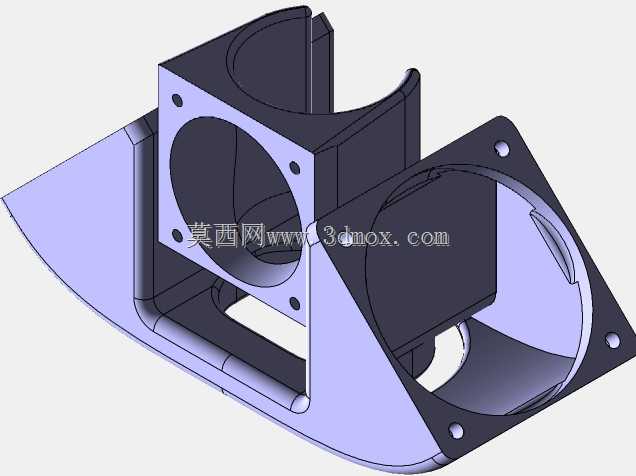

该结构为面向FDM熔融沉积成型3D打印机设计的双热端集成散热组件，主要应用于多耗材、多色切换的桌面级及准工业级3D打印场景，可同时搭载两种不同材质或不同颜色的打印耗材，实现单模型双色打印、支撑耗材与模型耗材分离打印等功能，解决单热端设备换料耗时长、耗材交叉污染的痛点。在实际打印作业中，该组件承担耗材熔融、热量管控、挤出端散热的核心作用，两个独立热端可分别独立控温，适配PLA、ABS、PETG、TPU等不同熔融温度的常用打印耗材，非工作状态的热端可维持低温待机，避免耗材碳化堵头。设计上采用竖向叠层的热量隔离思路，上部为热端散热鳍片段，通过两组轴流风扇直吹鳍片带走热量，阻断加热块的热量向上传导至送料段，防止耗材提前软化造成送料卡顿；下部加热块区域独立设置侧吹涡轮风扇，定向对打印成型区域的刚挤出耗材进行快速冷却，减少悬垂面打印时的翘曲、拉丝问题。整体结构采用模块化集成设计，两个热端平行排布，中心距适配主流双喷头打印机的X轴滑台安装孔位，安装边界紧凑，横向宽度控制在120mm以内，竖向总高度不超过90mm，不会过多占用Z轴打印行程；散热风道采用半包围导风罩设计，将风扇气流精准导向鳍片缝隙与喷嘴成型区，避免气流紊乱造成的温度波动，同时导风罩预留了喷嘴清洁、调平操作的操作空间，日常维护无需完全拆解模组。结构件兼顾轻量化与刚性，安装底座采用标准孔位设计，可直接替换多数开源3D打印机的单热端组件，无需大幅修改设备原有结构，散热风扇选用通用4010、4020规格，配件替换成本低，适配性强。
