3x25A凸轮式电源转换开关三维结构

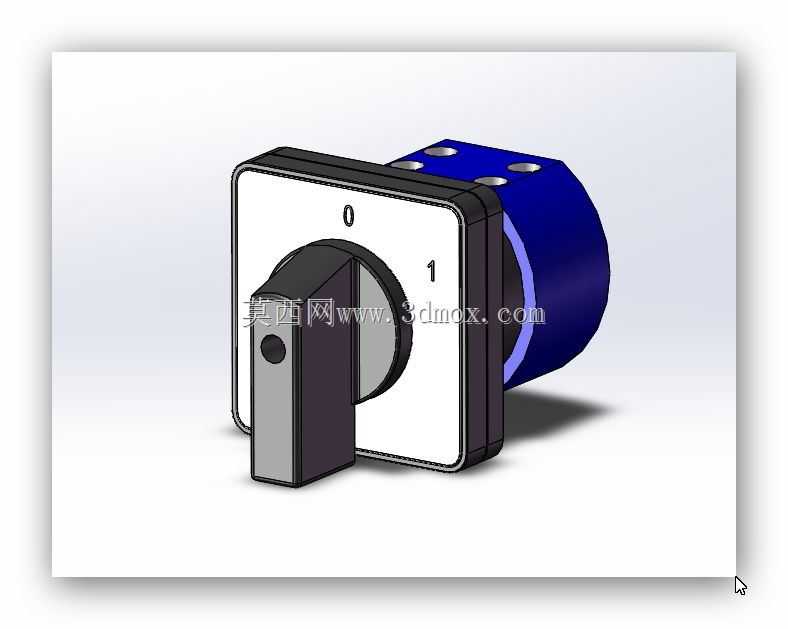

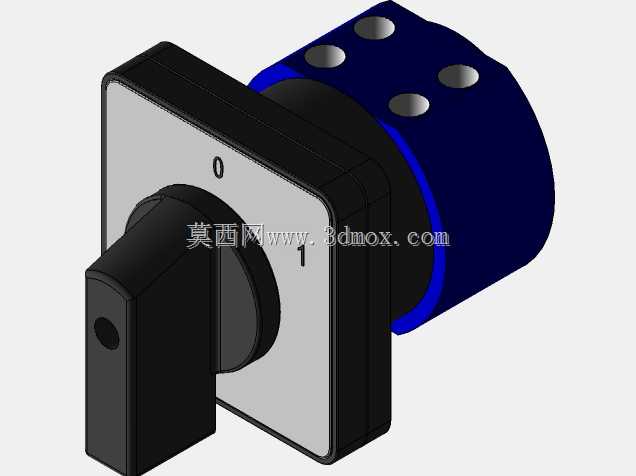

　　在低压配电回路、小型设备控制柜、机床操作面板这类场景里，这类带0-1档位的凸轮式电源开关是很常见的通断执行部件，3x25A的额定参数意味着它可以直接承载三相回路下25A的额定工作电流，多用于设备主电源的手动通断控制，也可在小功率负载回路里直接完成启停操作，不需要额外搭配接触器做中转，在小型单机设备、检修电源箱、移动式电气设备上的应用占比很高。从结构设计来看，这款开关采用前置方形操作面板、后置圆柱形安装基座的布局，操作手柄突出面板表面，扳动角度对应0位断电、1位通电两个明确工位，手柄上的定位凸点配合内部的凸轮定位结构，能保证扳动到位后有清晰的档位手感，不会因为设备运行振动出现档位滑移、误通断的问题。

　　面板上的档位标识做了凹陷式的刻印处理，长期操作摩擦也不会出现标识脱落的情况，方形面板的四个边角做了小圆角过渡，既可以适配标准的面板开孔安装尺寸，也能避免安装时边角划伤操作人员。后部的圆柱形基座是开关的触头与凸轮机构容纳腔，基座上预留的多个安装固定孔位，既可以适配面板嵌入式安装，也能通过支架完成导轨式固定，安装边界上，面板的方形尺寸刚好覆盖常规22mm、30mm规格的旋钮开孔冗余范围，不需要对原有控制柜面板做额外扩孔就能替换同类型老款开关，基座的圆柱外径控制在合理范围，不会和柜内的走线槽、相邻电气元件产生安装干涉。设计过程中，操作手柄的力臂长度做了针对性优化，扳动手柄的操作力控制在15-25N区间，既不会因为操作力过轻导致误碰移位，

　　也不会因为操作力过大让操作人员扳动时费力，手柄的握持部分做了平面贴合设计，手指接触的位置没有尖锐棱角，频繁操作也不会产生硌手的问题。内部的触头结构采用双断点桥式设计，配合凸轮的转动行程，在0位时三相触头同步保持足够的电气间隙，1位时触头保持稳定的接触压力，能满足AC-22类负载下的通断寿命要求，在带小容量电机类感性负载时，也能有效减少触头拉弧对接触寿命的影响。基座尾部的接线端采用螺钉压紧式结构，适配1.5-4平方毫米的多股铜芯导线接入，接线螺钉的防松设计可以避免设备长期运行振动导致的接线松动、接触发热问题。从三维建模的结构拆分逻辑来看，这款模型完整还原了面板、手柄、凸轮转轴、触头基座、后端固定座几个核心部件的装配关系，

　　各个部件的配合间隙都按照实际生产的公差要求做了预留，操作手柄的转动行程和实际产品的扳动角度完全匹配，在做控制柜三维布线、操作面板布局设计时，可以直接调用这个模型完成开孔定位、操作空间校核，不需要额外测量实物尺寸，能有效减少布局阶段的干涉问题。在实际选型应用中，这类开关需要注意和回路的额定电流、短路分断能力做匹配，25A的额定电流可以覆盖11kW以内的三相负载直接通断需求，安装时要保证面板和基座的固定螺母锁紧到位，避免长期操作导致开关整体松动，接线完成后要扳动手柄测试几个循环，确认触头通断正常、档位清晰再投入使用。不同于普通的按钮式开关，这种凸轮转换开关的机械寿命更高，档位定位更可靠，在需要明确看到电源分合位置的场合，手柄的位置可以直接作为电源状态的直观判断依据，不需要额外加装位置指示灯就能完成状态确认，在检修作业时也能通过手柄位置直观判断回路是否断电，提升作业的安全性。
