24伏塑料灌溉电磁阀结构设计

　　这款24伏驱动的塑料阀体，主要面向园林灌溉、农业喷滴灌系统、小型景观水处理管路的流体通断控制场景，在实际项目中常作为分布式灌溉节点的执行单元，接收中控系统的电信号完成管路启闭，替代人工手动阀操作，适配规模化灌区的自动化管控需求。从结构设计逻辑来看，阀体主体采用增强塑料注塑成型，相比金属阀体具备更优的抗水土腐蚀性能，适配户外埋地或露天安装的潮湿使用环境，避免长期接触水肥介质出现的锈蚀卡滞问题。

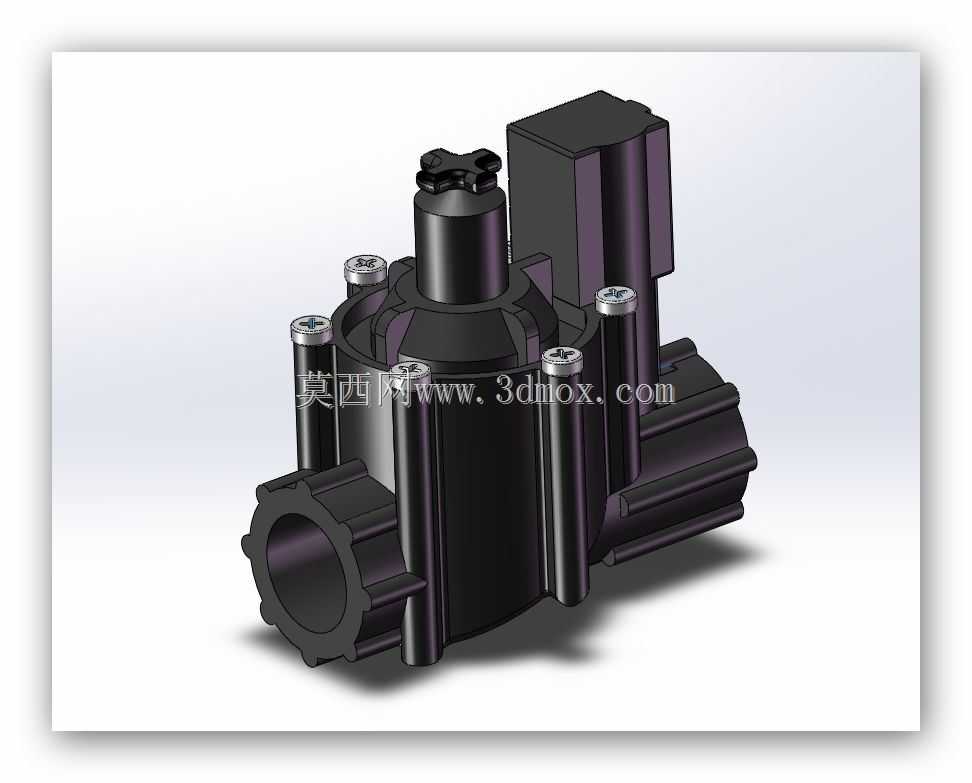

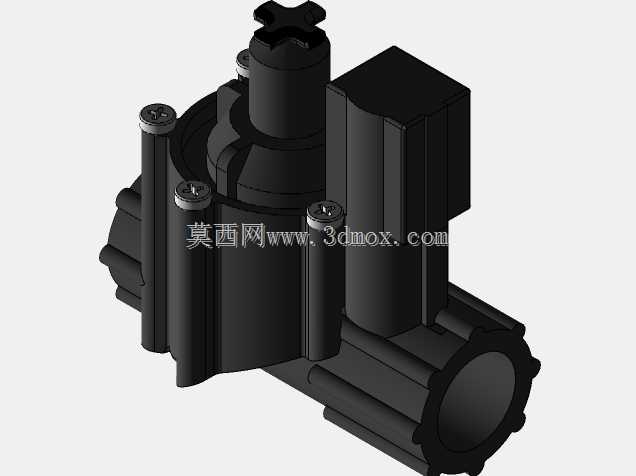

　　阀体的流道设计采用直通式结构，进水端带有外螺纹连接的锁紧接头结构，安装时可直接与PVC灌溉管通过锁紧螺母压合密封，无需额外焊接或套丝操作，适配田间快速布管的施工需求，接口尺寸匹配常用的DN20、DN25灌溉管路通径，安装边界预留了足够的扳手操作空间，侧方的电磁驱动模块与主阀腔采用垂直布局，驱动模块顶部预留了手动应急操作旋钮，在断电或控制系统故障时，可通过手动旋钮完成阀体启闭，满足现场应急调试、检修的操作需求。

　　电磁驱动部分采用24伏交流供电设计，是灌溉系统的通用安全电压等级，避免户外布线的漏电风险，驱动模块内部的先导式流道设计，可通过小功率电磁线圈控制先导孔的通断，借助管路自身的水压差实现主阀瓣的启闭，无需大扭矩驱动结构，大幅降低线圈功耗，适配长期户外低功耗运行的需求。主阀瓣采用橡胶密封结构，闭合时借助水压压紧密封面，可实现零泄漏截断，满足灌溉系统分区管控的密封要求，避免管路串水导致的灌区管控失效问题。

　　从安装尺寸来看，阀体整体布局紧凑，主阀腔的轴向长度控制在120毫米以内，电磁驱动模块的顶部高度距管路中心约85毫米，埋地安装时无需开挖过大的阀井，露天安装时也可适配小型阀门保护箱的内部空间，阀体周边的固定螺栓采用均匀圆周布局，将上阀盖与主阀体压紧，螺栓为标准不锈钢材质，避免长期户外使用出现锈蚀拆不开的问题，上阀盖与主阀体之间采用橡胶密封圈端面密封，装配时只需按对角顺序拧紧螺栓即可保证密封性能，无需额外涂抹密封胶，降低现场装配的工艺要求。

　　在实际选型应用中，这款塑料电磁阀适配的工作压力范围在0.1到0.8兆帕之间，覆盖常规市政供水、高位水箱供水的灌溉系统压力区间，阀体内的流道无过多直角转弯结构，流阻系数控制在较低水平，全开状态下的压力损失小，可保证末端喷头的出水压力满足灌溉要求，不会因为阀组压损过大导致近端远端灌溉不均的问题。阀体的塑料材质添加了抗紫外线成分，露天安装时可抵御长期日光照射导致的材料老化，使用寿命可满足户外灌溉系统5到8年的使用周期要求，相比同规格金属电磁阀成本更低，重量更轻，运输安装过程中无需额外的吊装辅助，单人即可完成现场装配作业。

　　设计过程中针对灌溉水含少量泥沙杂质的使用场景，在先导流道的进水端设置了小型过滤滤网，避免水中的泥沙颗粒堵塞先导孔导致的阀体动作失效，滤网采用可拆卸结构，日常维护时只需拧下先导模块的压盖即可取出滤网冲洗，无需拆解整个阀体，大幅降低后期运维的工作量。手动操作旋钮采用防滑的梅花型结构，徒手即可操作，无需借助额外工具，现场调试时可快速完成单阀的通断测试，排查管路安装的泄漏问题。阀体的出水端同样采用锁紧式接头结构，与进水端尺寸一致，安装时无需区分进出水方向，降低现场施工的出错概率，接头处的密封橡胶圈采用耐水耐老化的丁腈橡胶材质，长期使用不会出现硬化开裂导致的接头泄漏问题。
