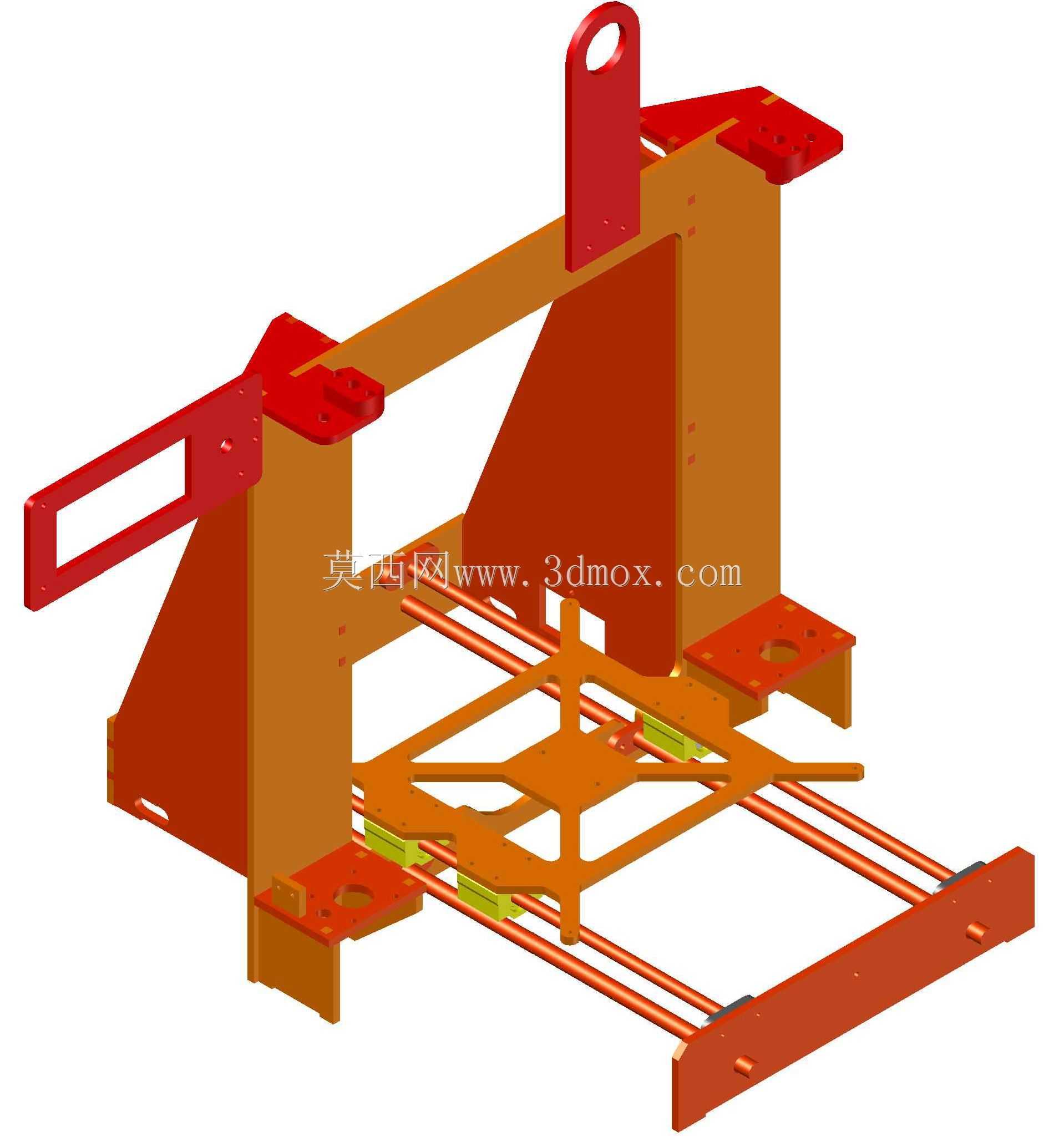

桌面级FDM3D打印机承载框架结构设计

这款桌面级FDM3D打印机的承载框架，是面向个人创客、小型工作室以及中小学科创教学场景开发的核心支撑结构，主要承担整机运动组件、挤出系统、热床平台以及电控模块的固定与定位功能，是保障打印过程中整机运行稳定性、运动精度的核心基础部件。

在实际使用场景中，该框架需要适配常规桌面级设备的摆放空间，整体安装边界控制在桌面可容纳的尺寸范围内，无需额外占用大面积作业空间，既可以放置在家庭书桌、工作室操作台，也能适配中小学科创教室的实验台摆放需求。框架的核心功能是为X、Y、Z三个运动轴提供稳定的安装基准，抵消打印过程中运动部件高速往复移动产生的振动，避免因结构共振导致的打印层纹错位、模型翘边等问题，同时为热床、挤出头、控制主板、电源模块预留标准化的安装点位，方便用户后续进行部件维护、升级替换。

设计思路上，这款框架采用了分体式拼接加三角加强筋的结构方案，主体支撑型材搭配多组三角形加强肋板，在控制整体重量的前提下大幅提升结构刚性，避免长期使用后出现框架形变、轴系平行度偏移的问题。框架两侧预留的光轴安装座采用同轴度定位设计，保证Y轴两根导向光轴的平行度误差控制在极小范围内，降低运动滑块的运行阻力，减少长期运动带来的磨损。顶部的吊装挂孔设计，既可以满足用户将设备壁挂安装的需求，也可以作为整机搬运的受力点位，避免搬运过程中挤压到运动部件或者电控线路。底部的热床安装平台预留了多组调节孔位，支持不同尺寸的热床平台安装，同时预留了调平弹簧的安装空间，方便用户进行平台调平操作。

安装边界方面，框架的各个安装点位都做了避空设计，保证运动部件在全行程移动过程中不会与框架主体发生干涉，X轴的横向移动行程、Y轴的纵向移动行程、Z轴的垂直升降行程都在框架的内部空间内完成，不会出现部件超出框架外轮廓的情况，既提升了设备运行的安全性，也让整机外观更加规整。框架的侧边预留了电控模块的安装区域，控制主板、电源、散热风扇都可以内嵌安装在框架侧面，既节省外部空间，也能对电控部件起到防护作用，避免日常使用中磕碰损坏线路或者主板元件。
