两速恒啮合手动换挡变速传动装置

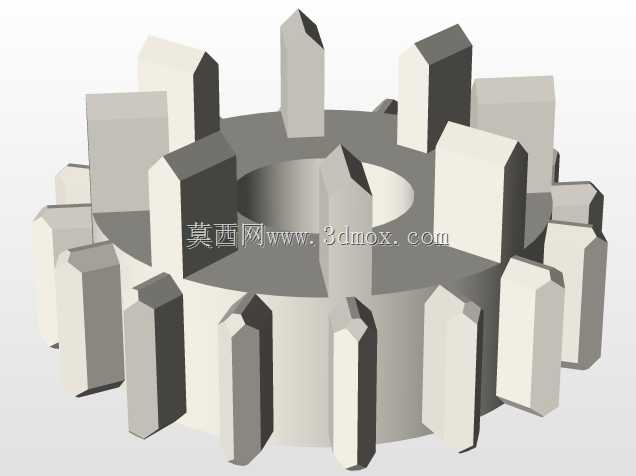

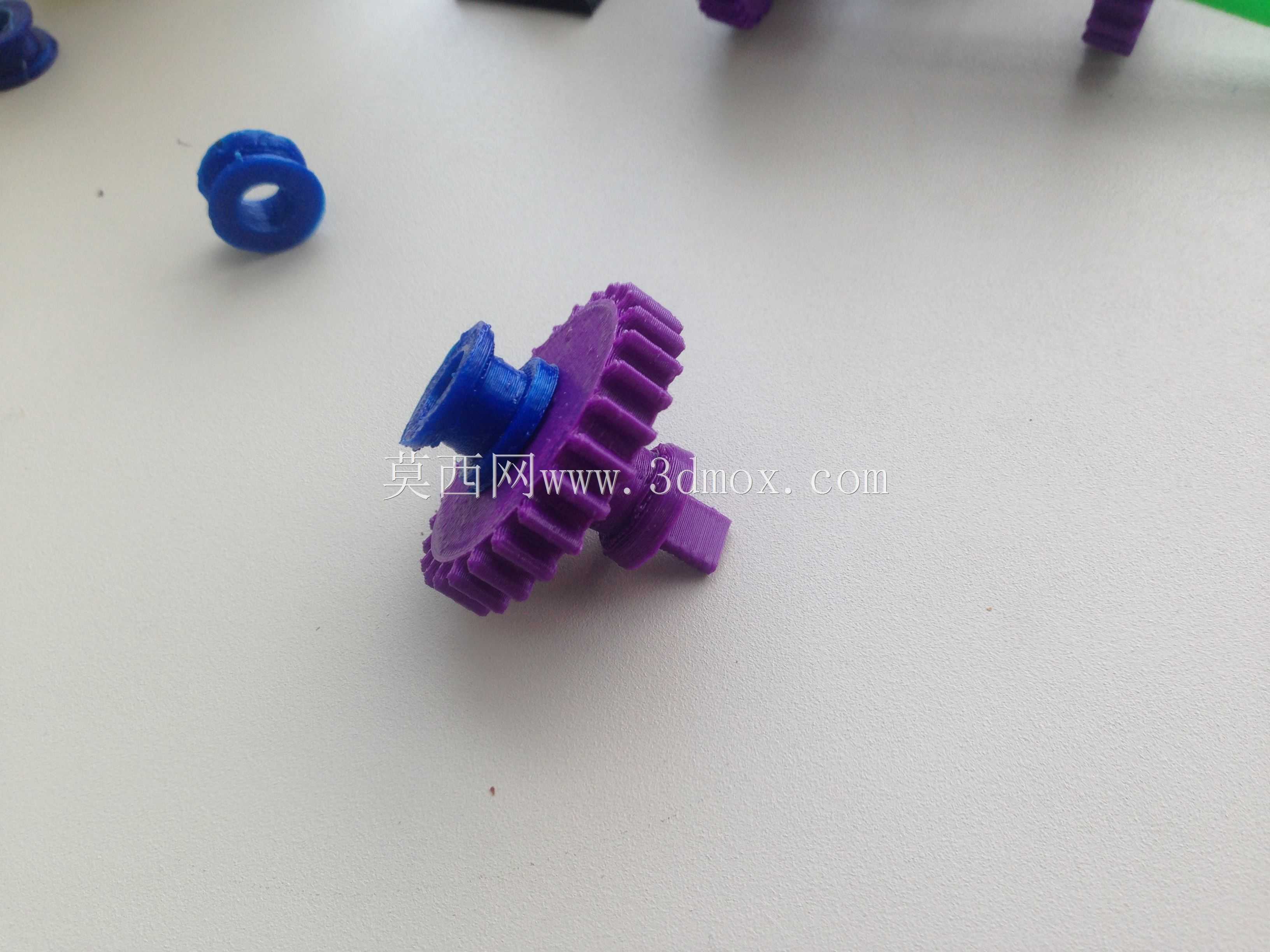

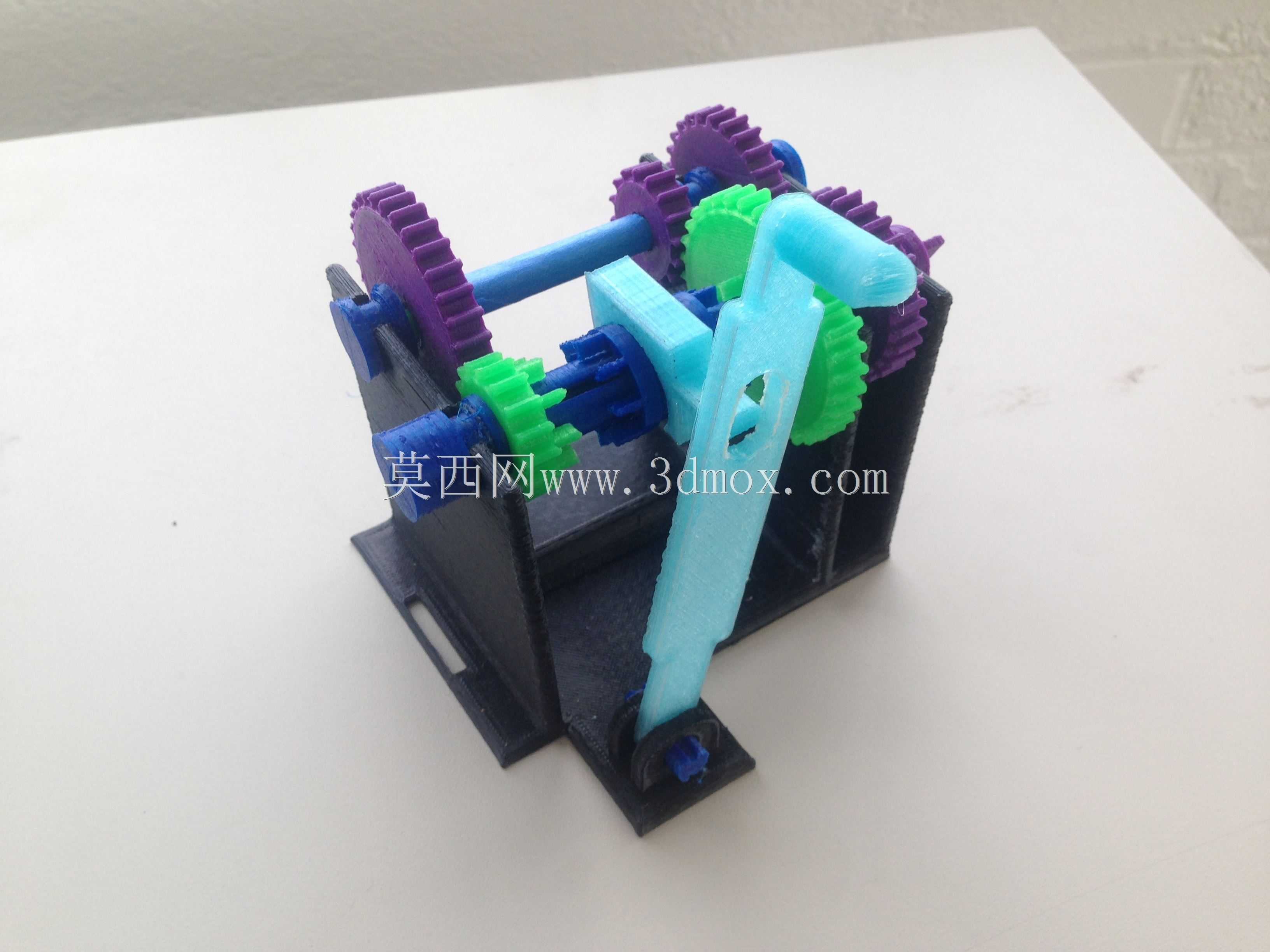

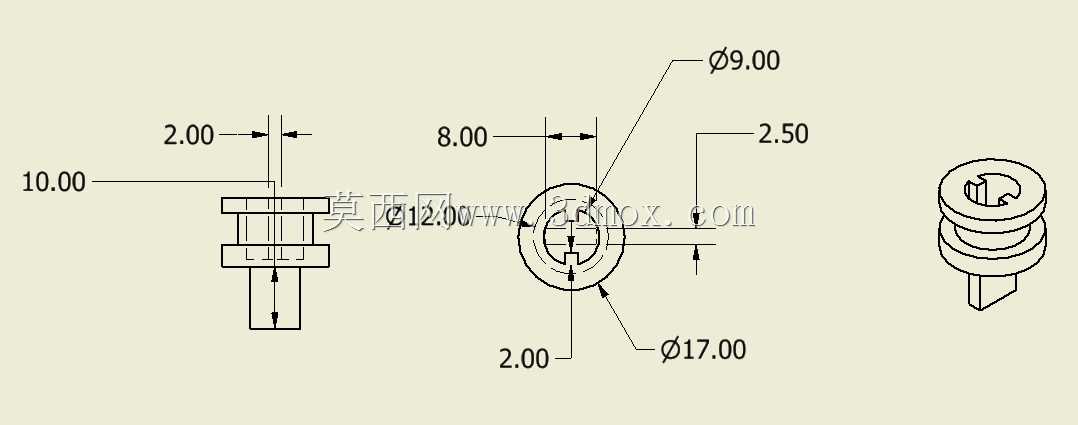

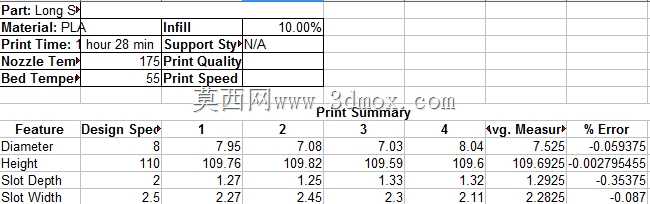

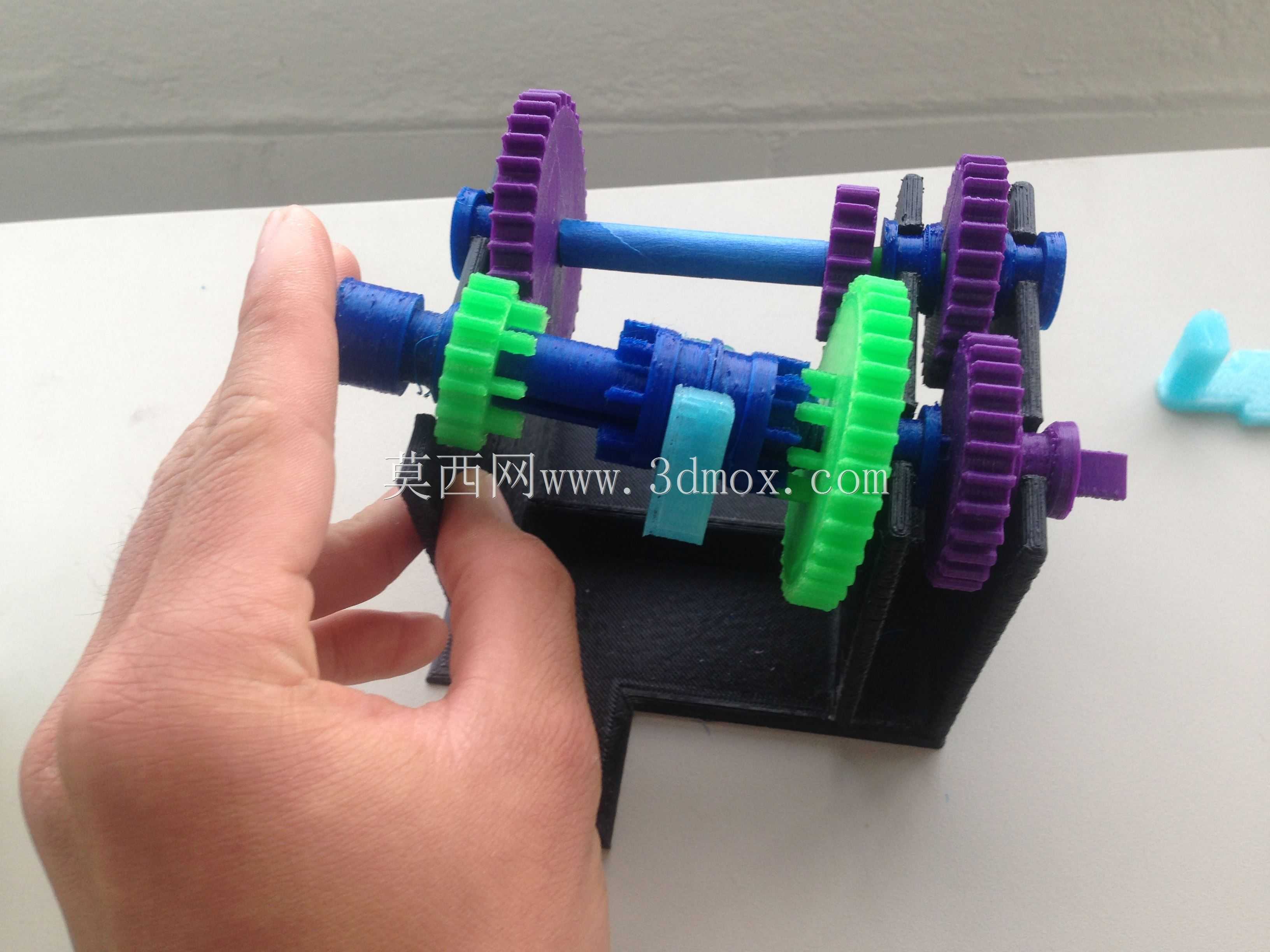

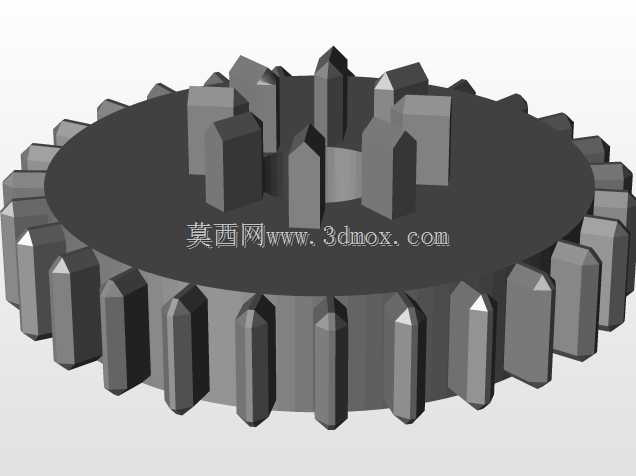

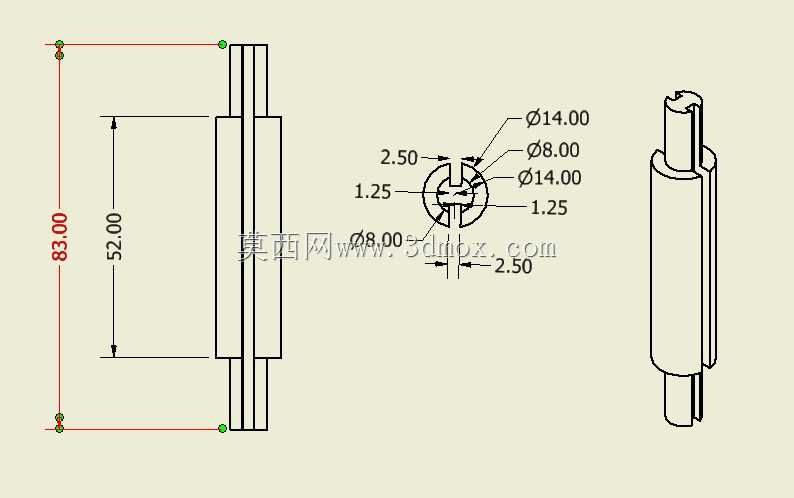

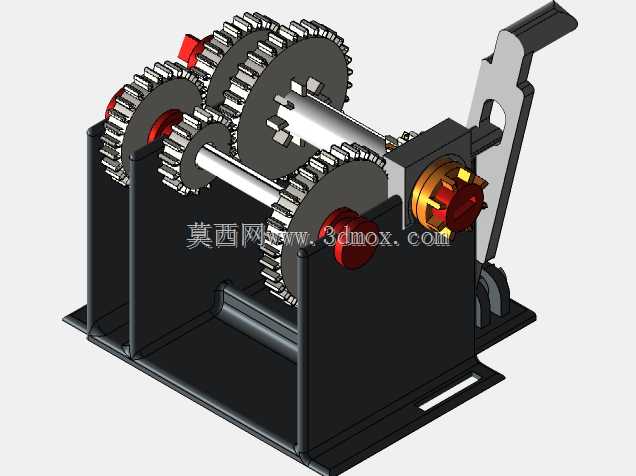

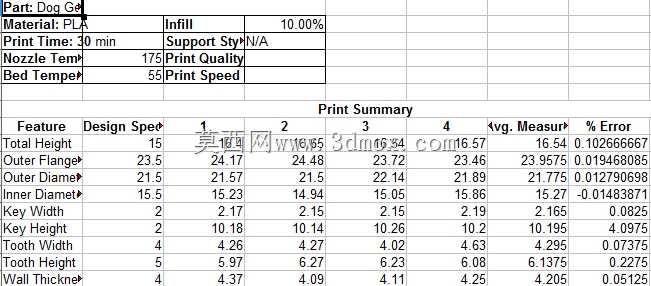

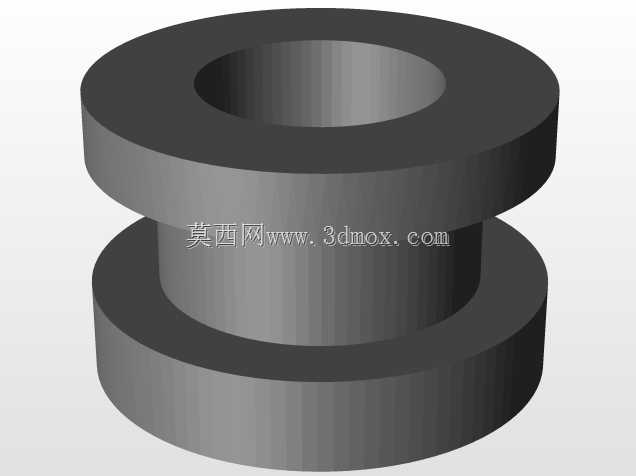

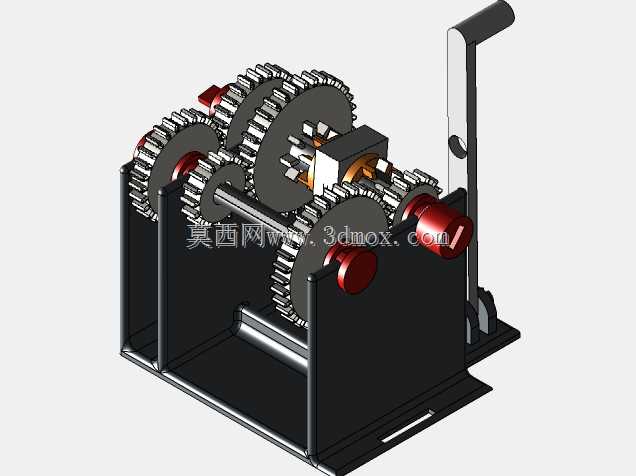

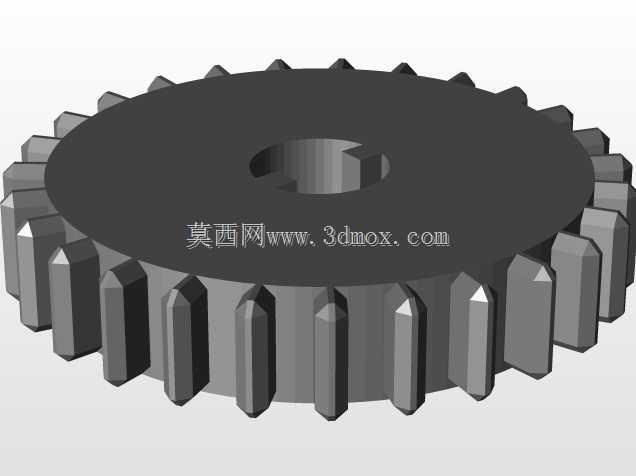

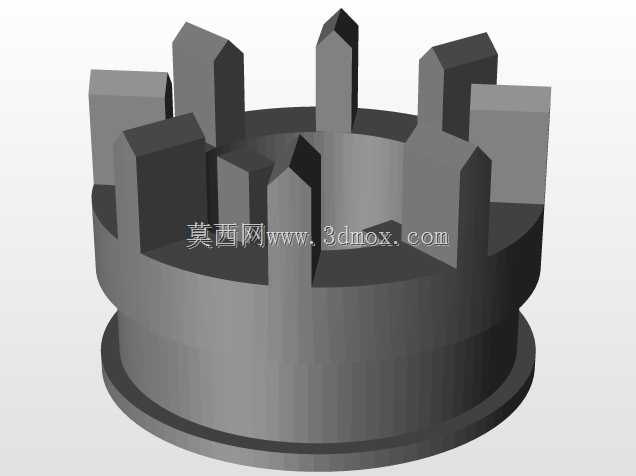

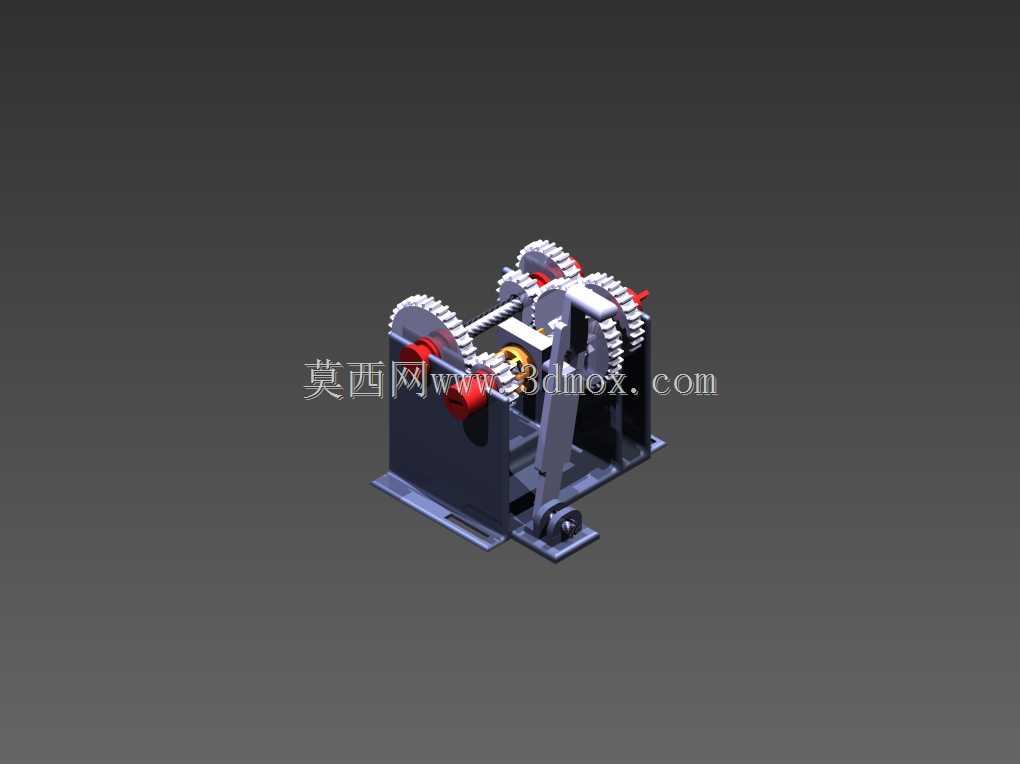

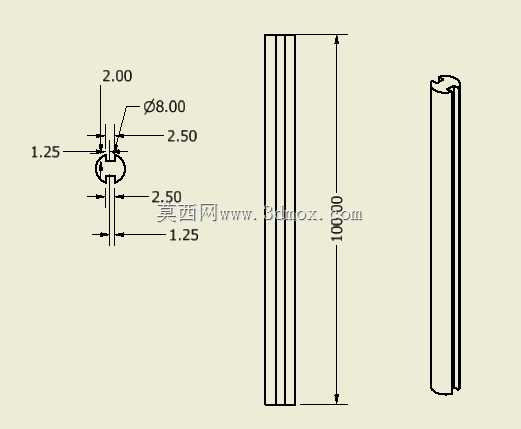

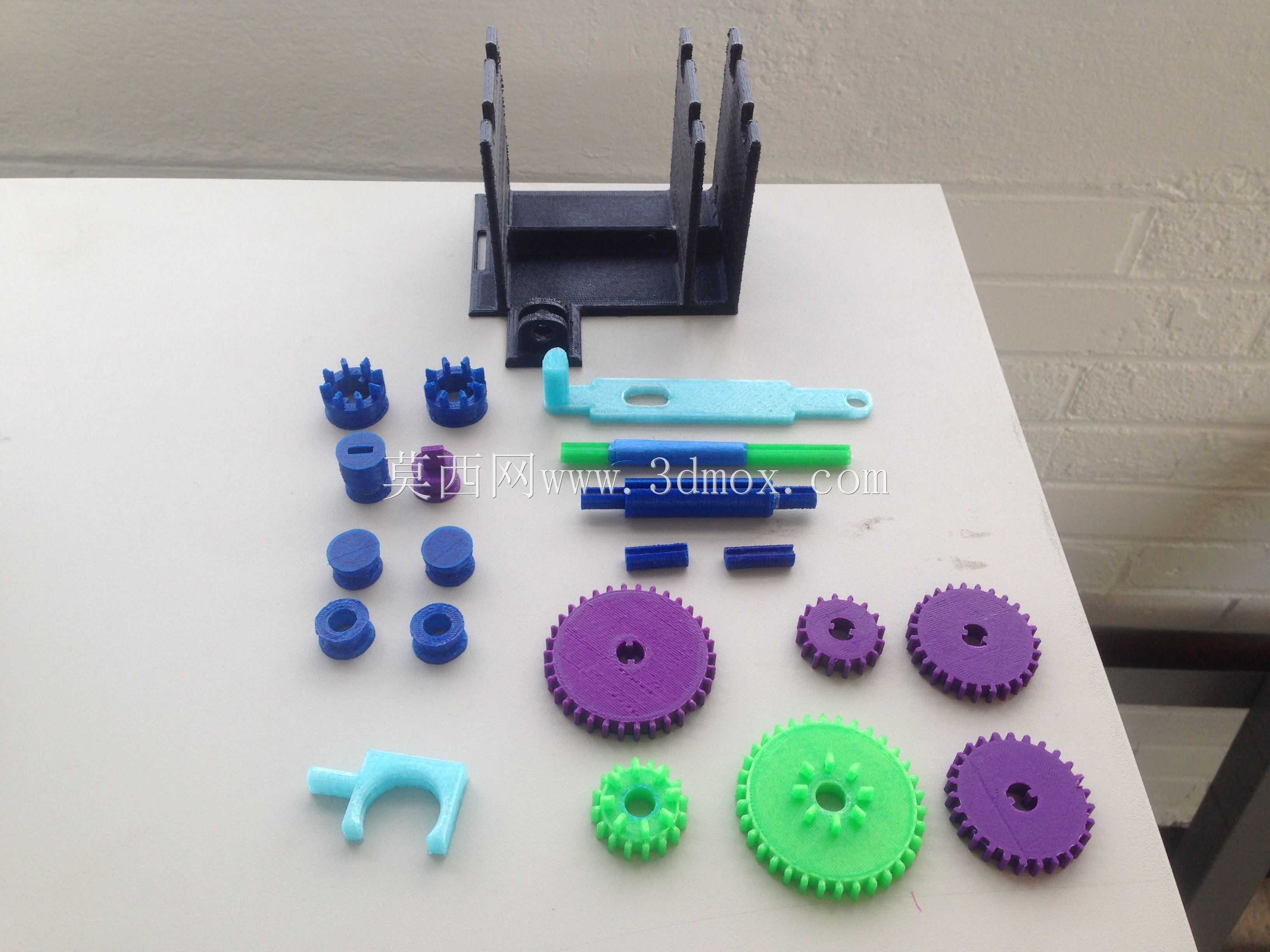

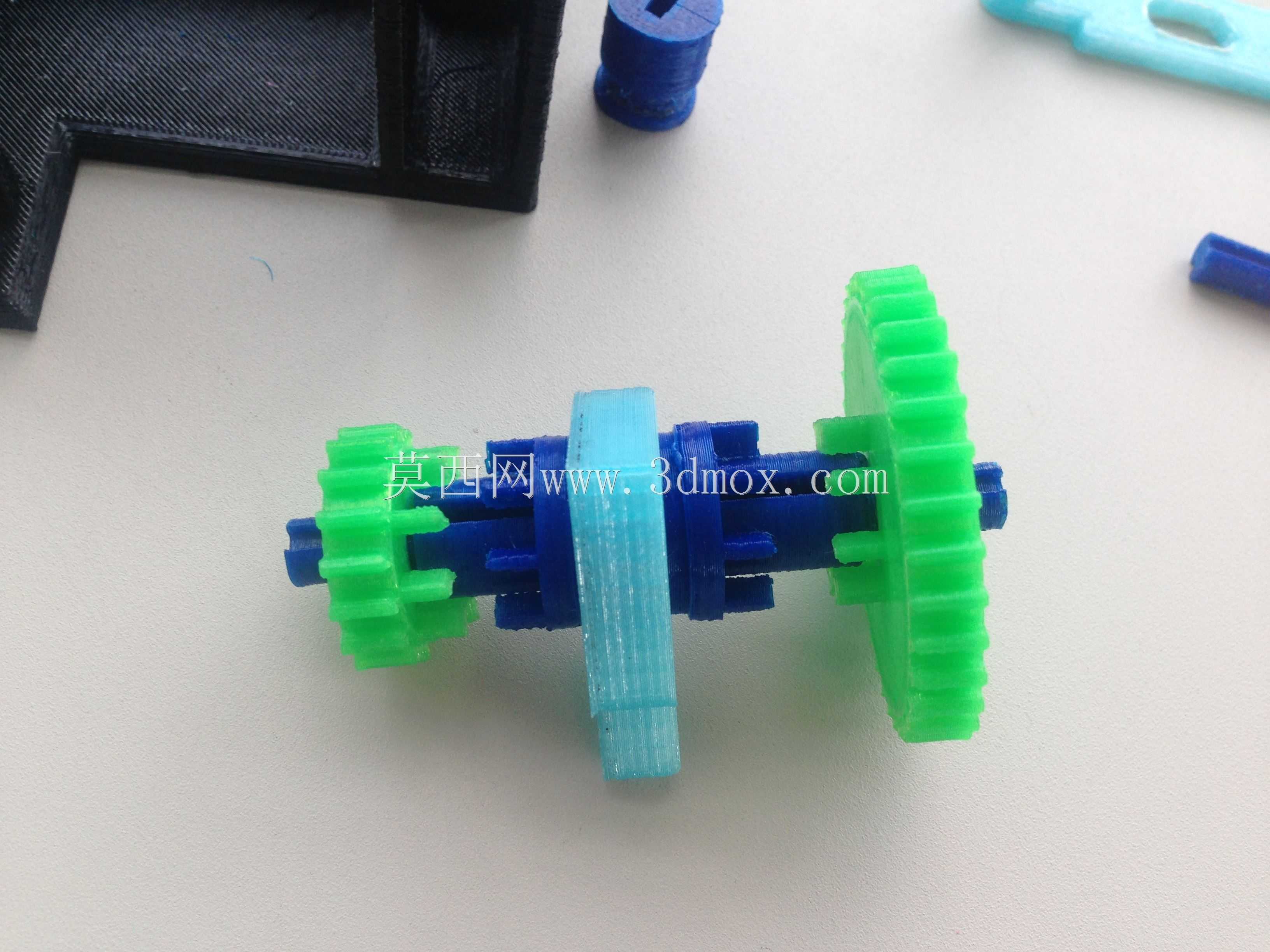

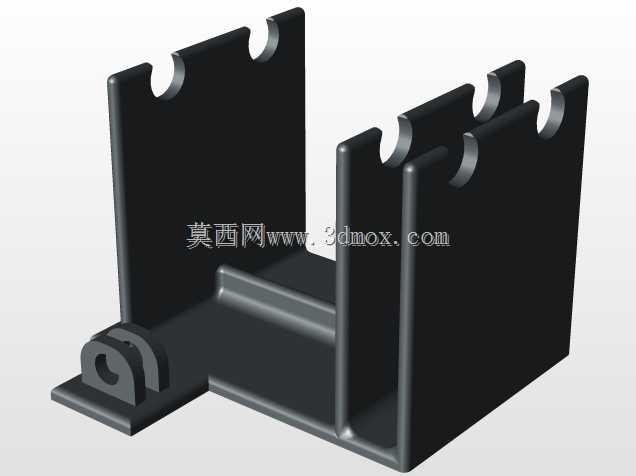

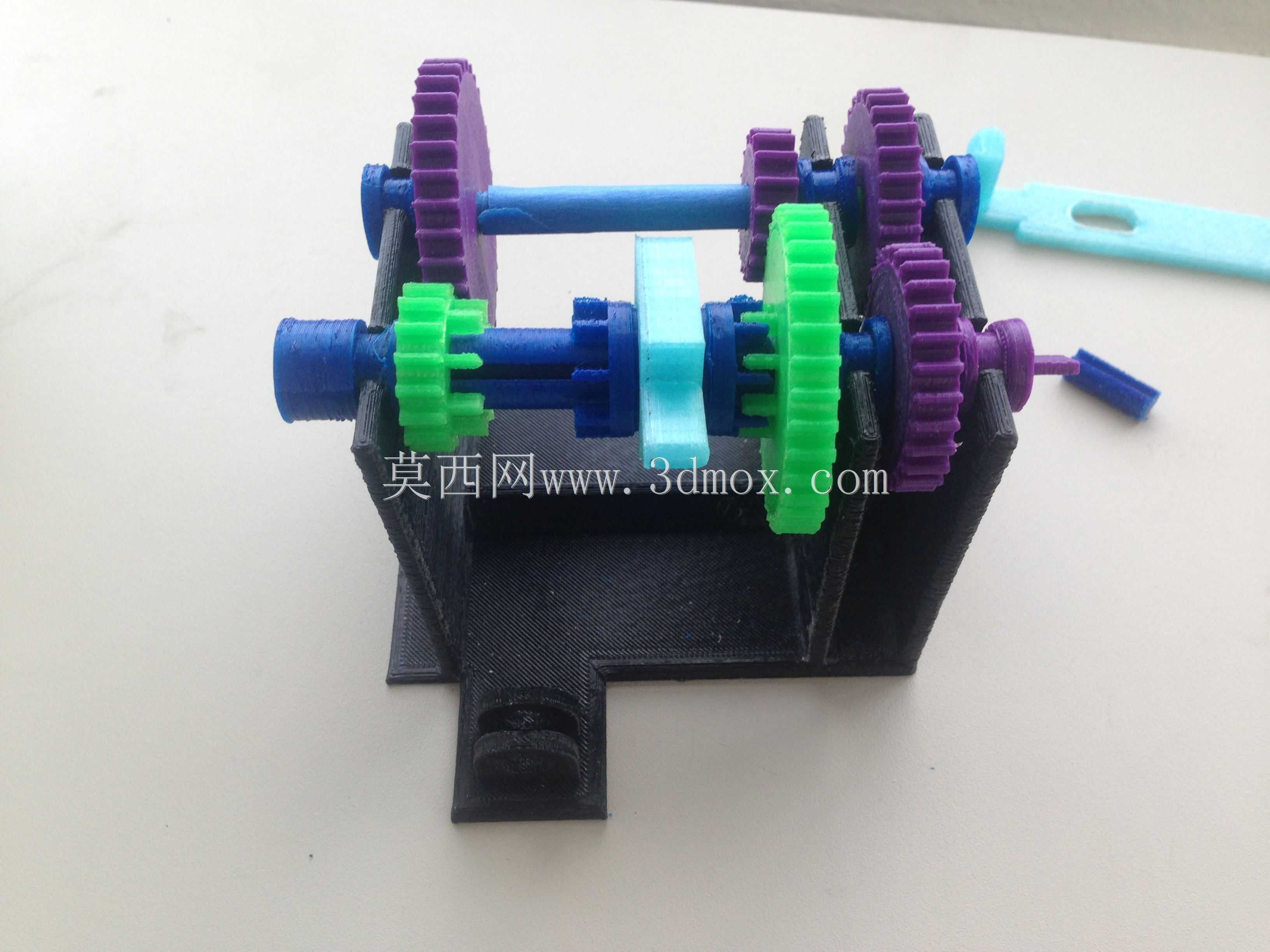

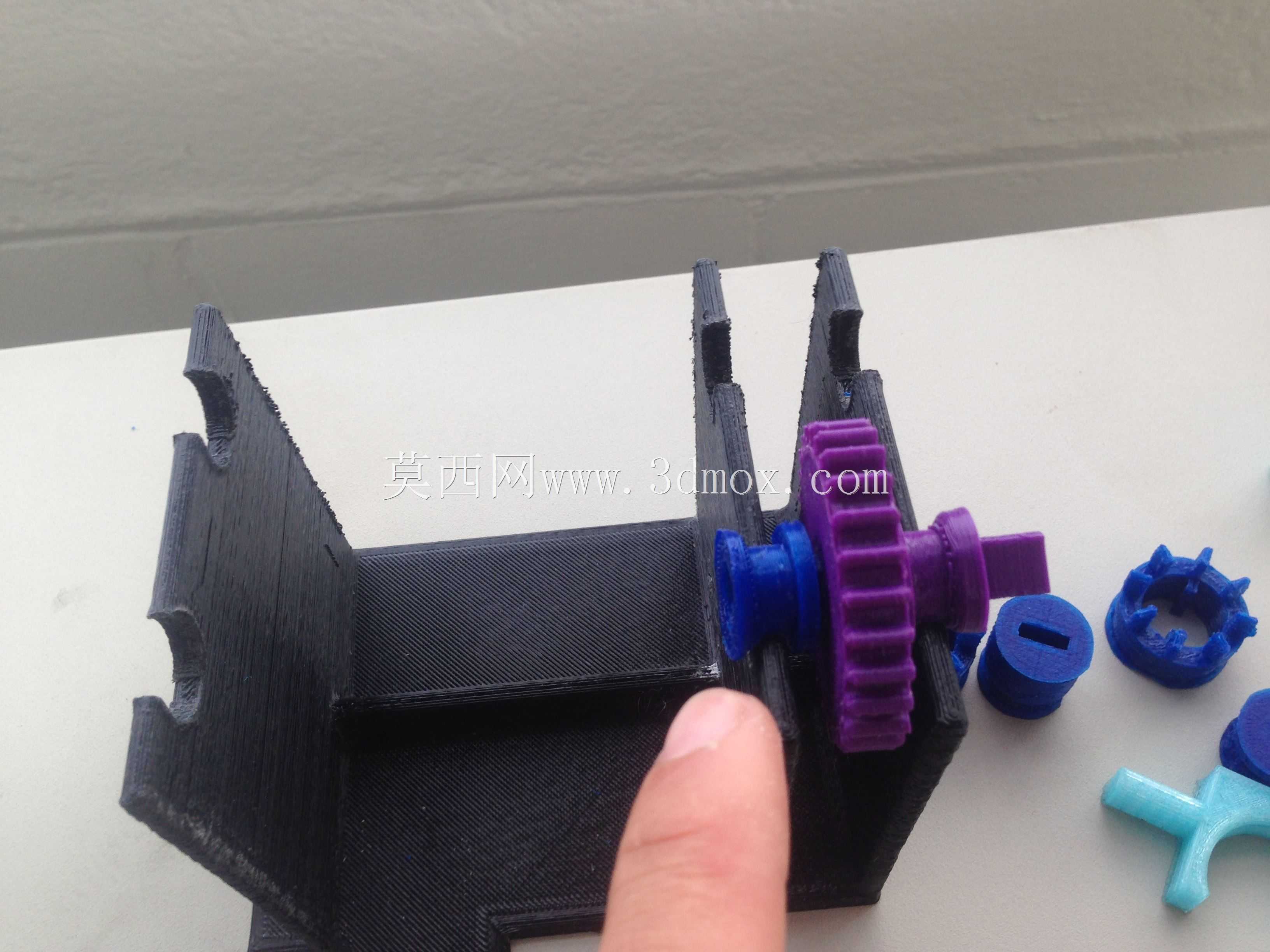

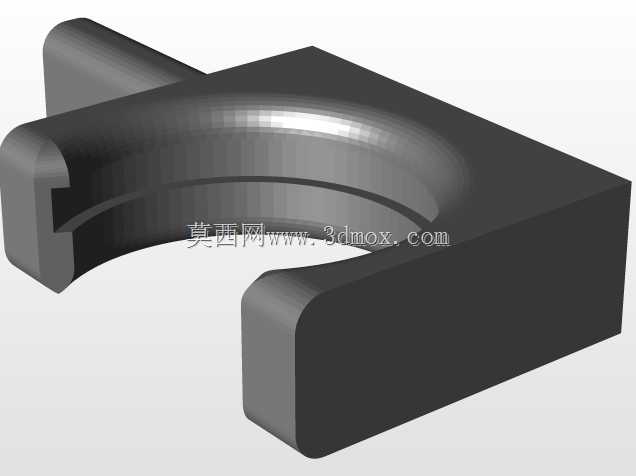

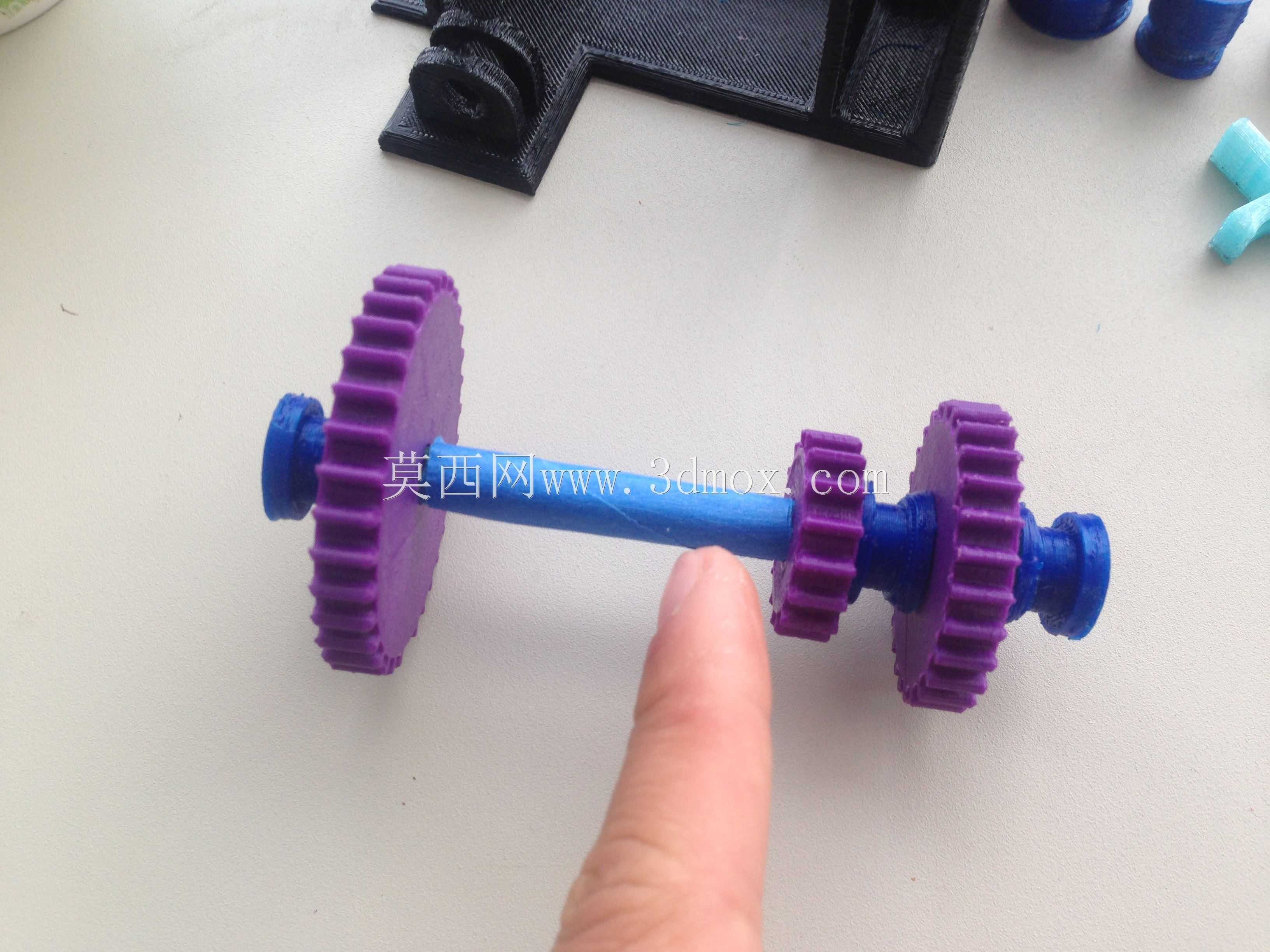

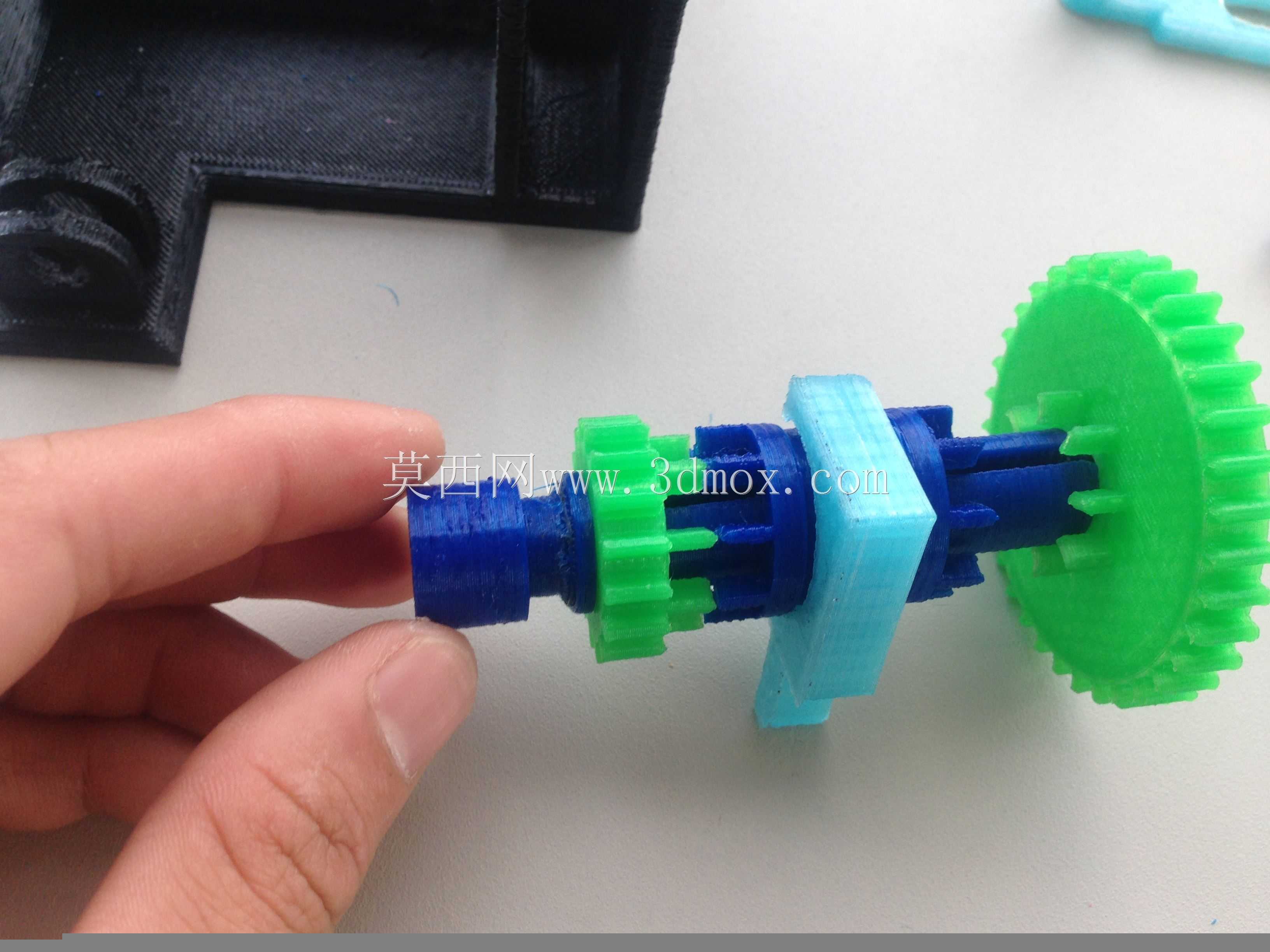

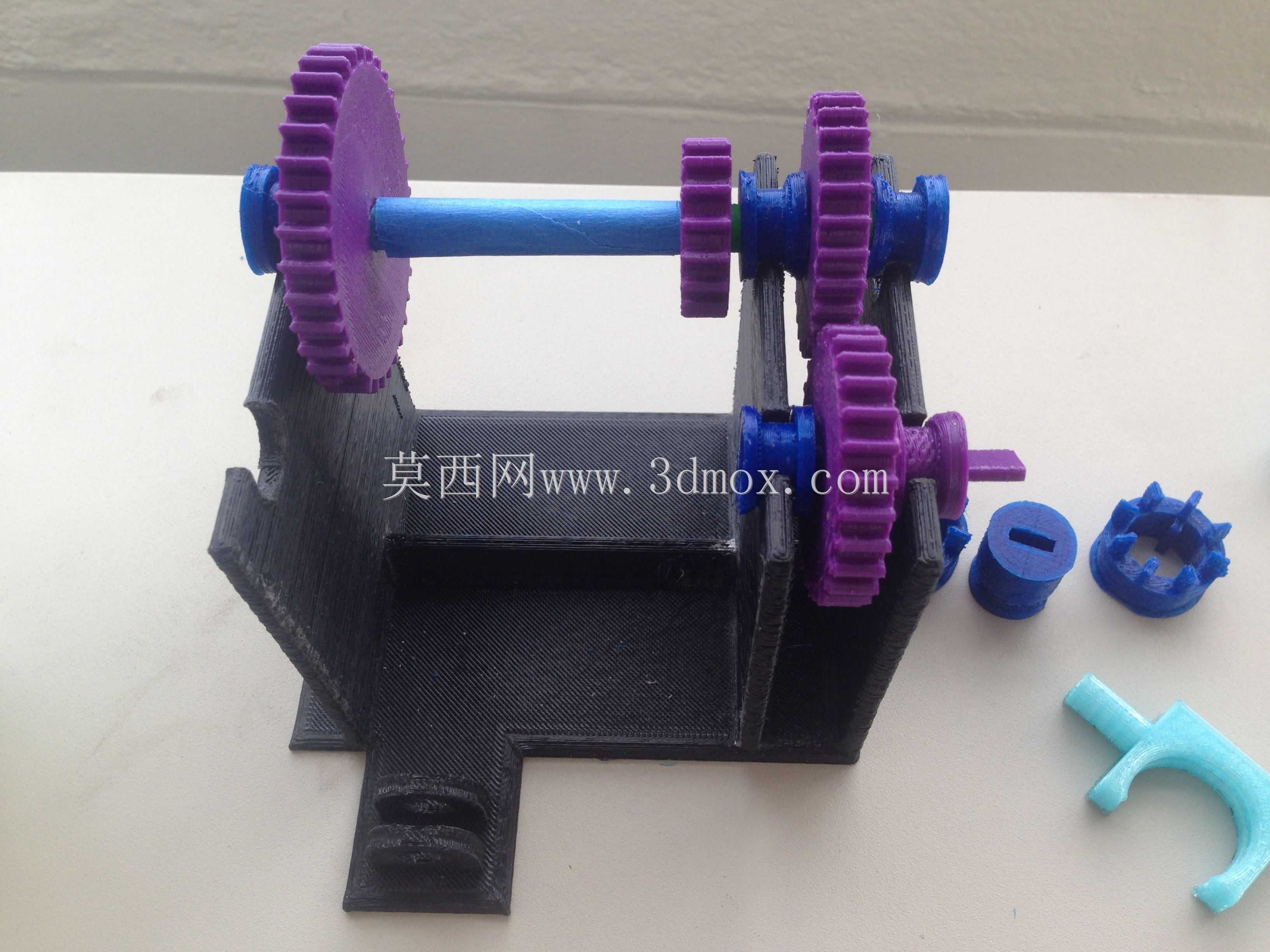

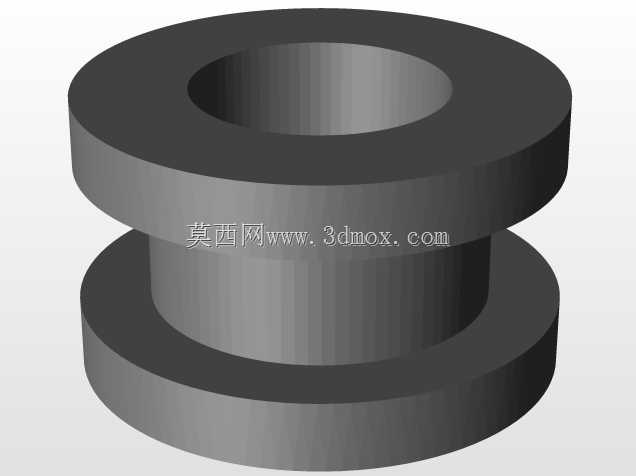

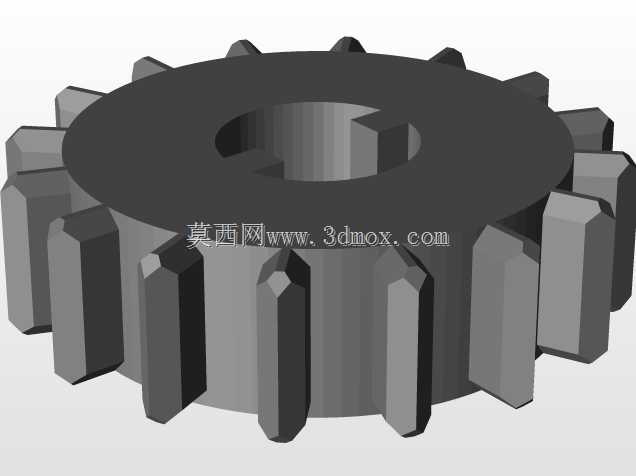

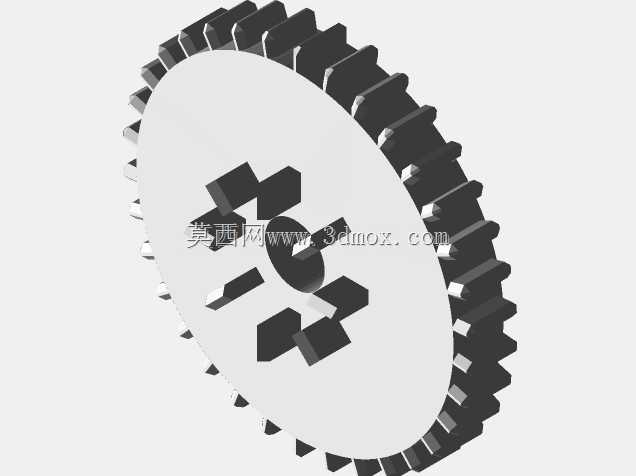

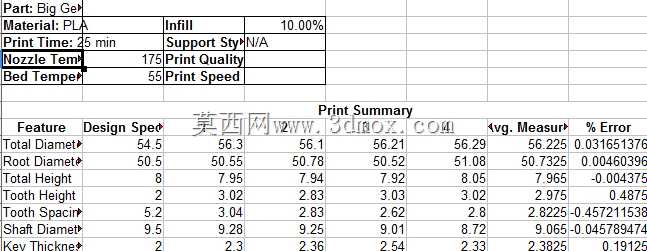

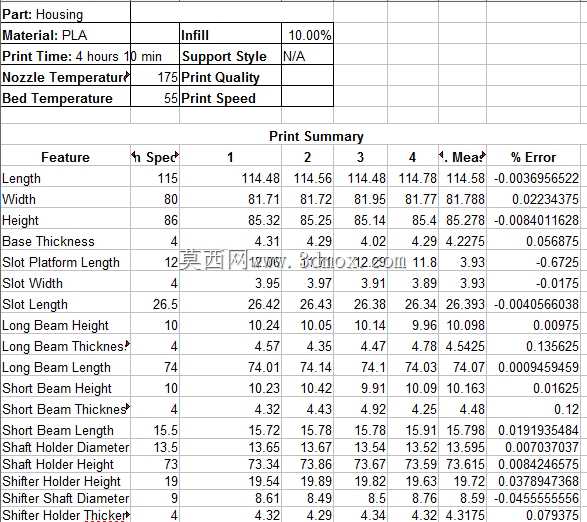

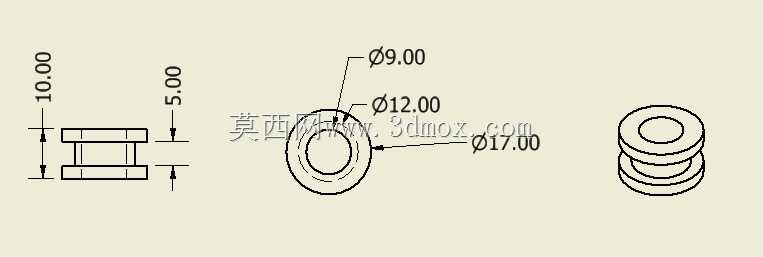

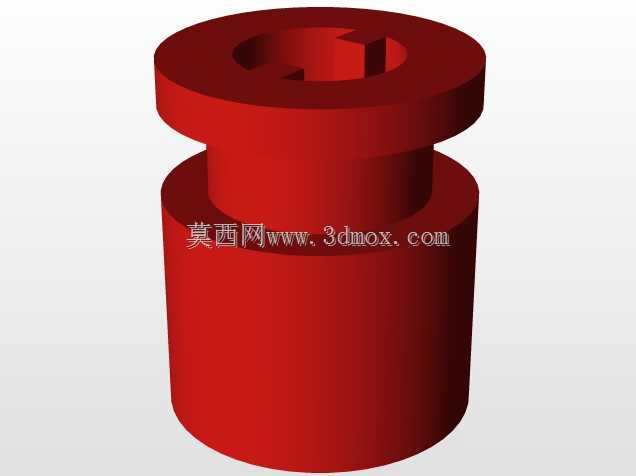

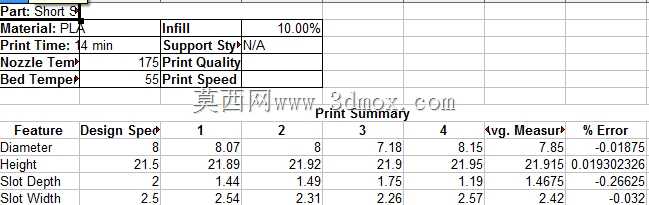

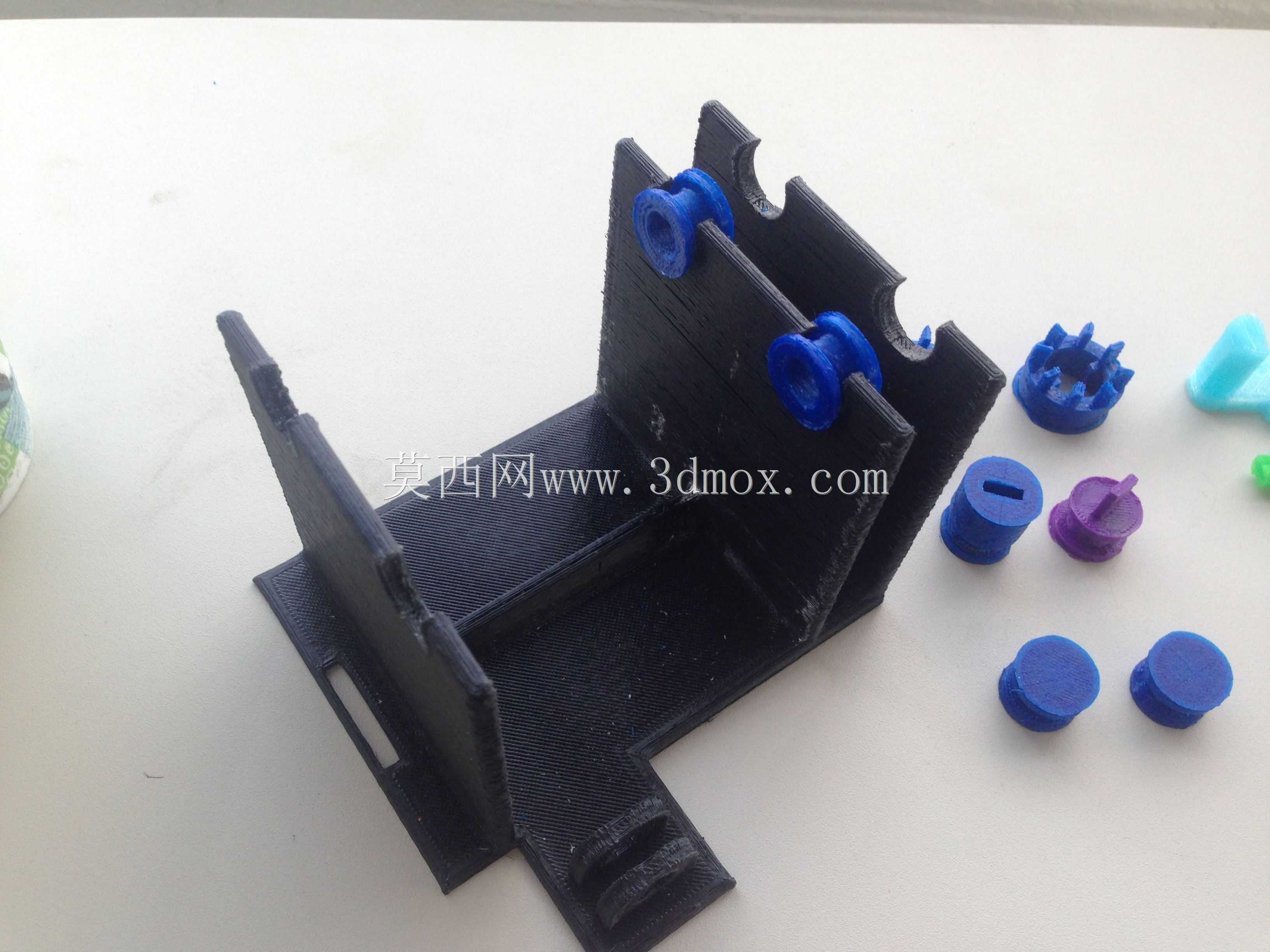

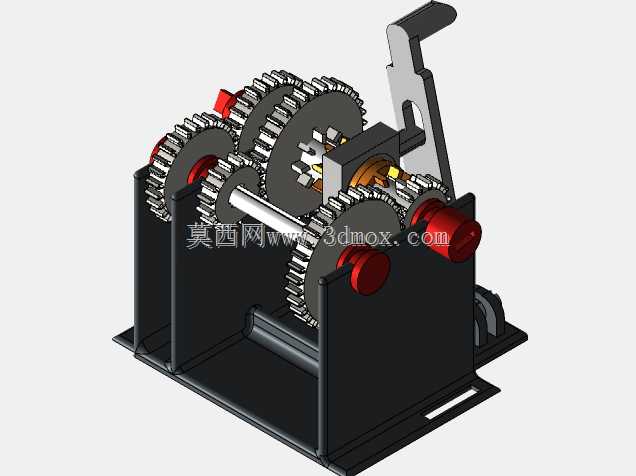

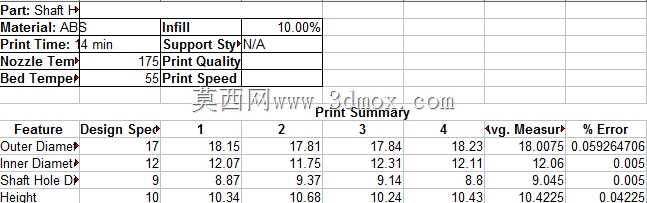

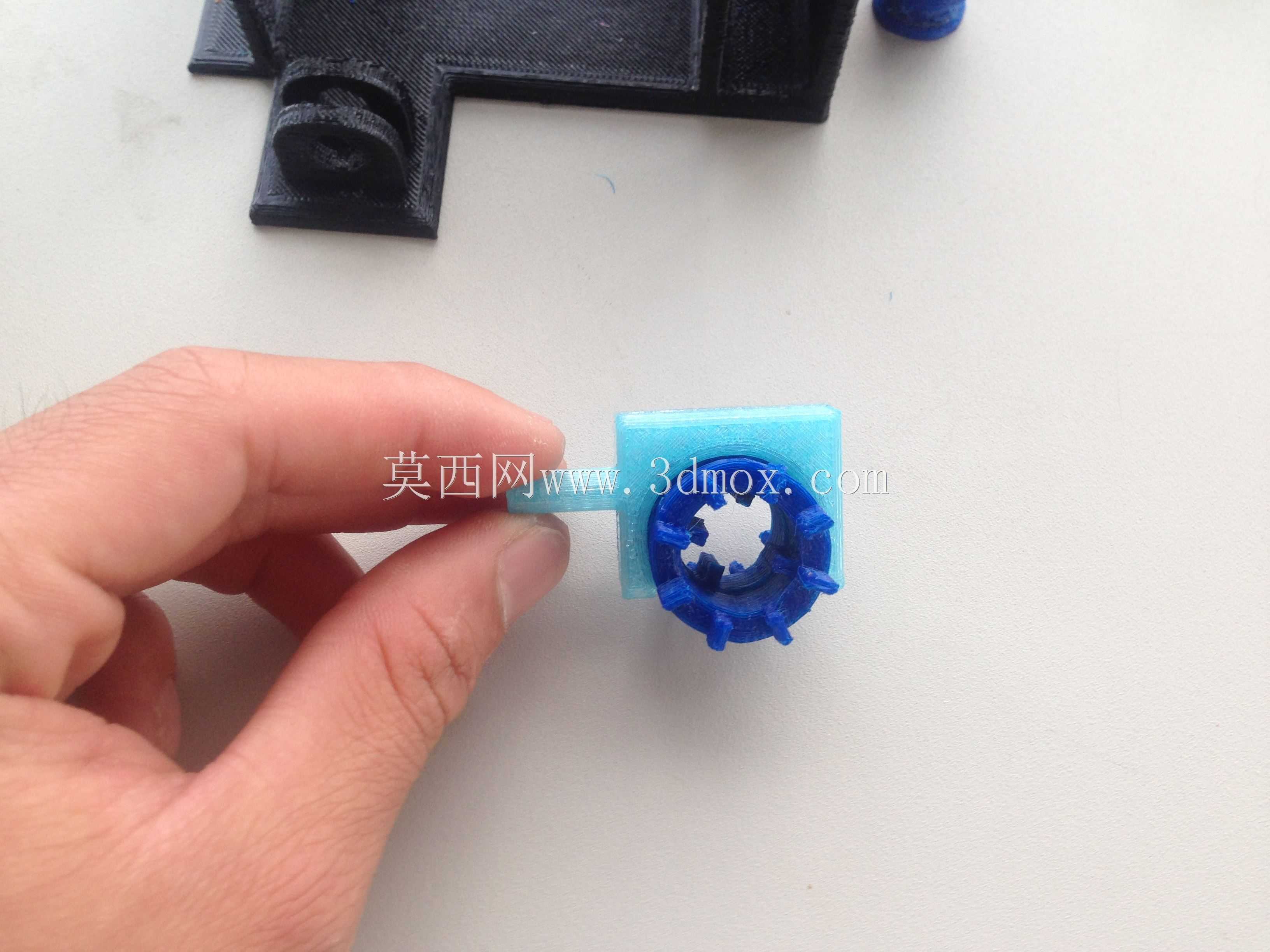

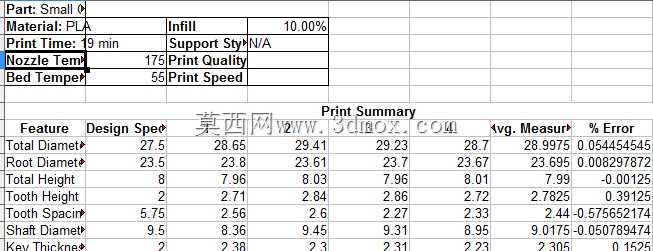

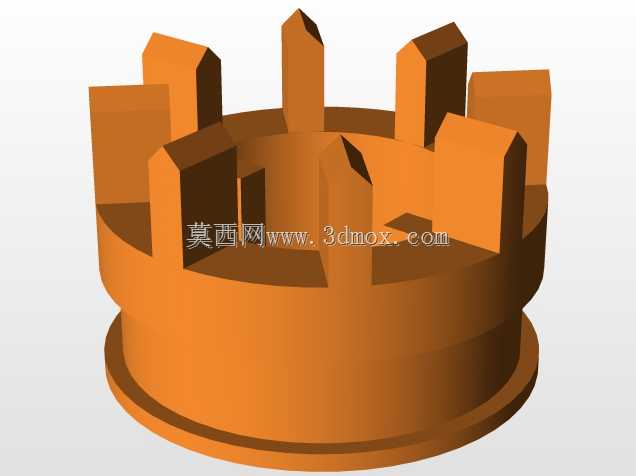

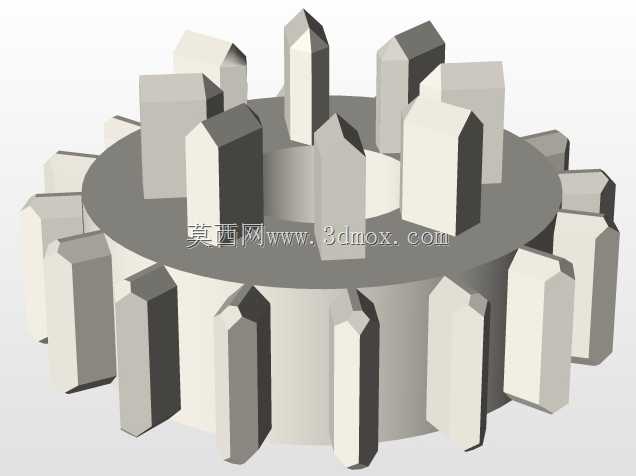

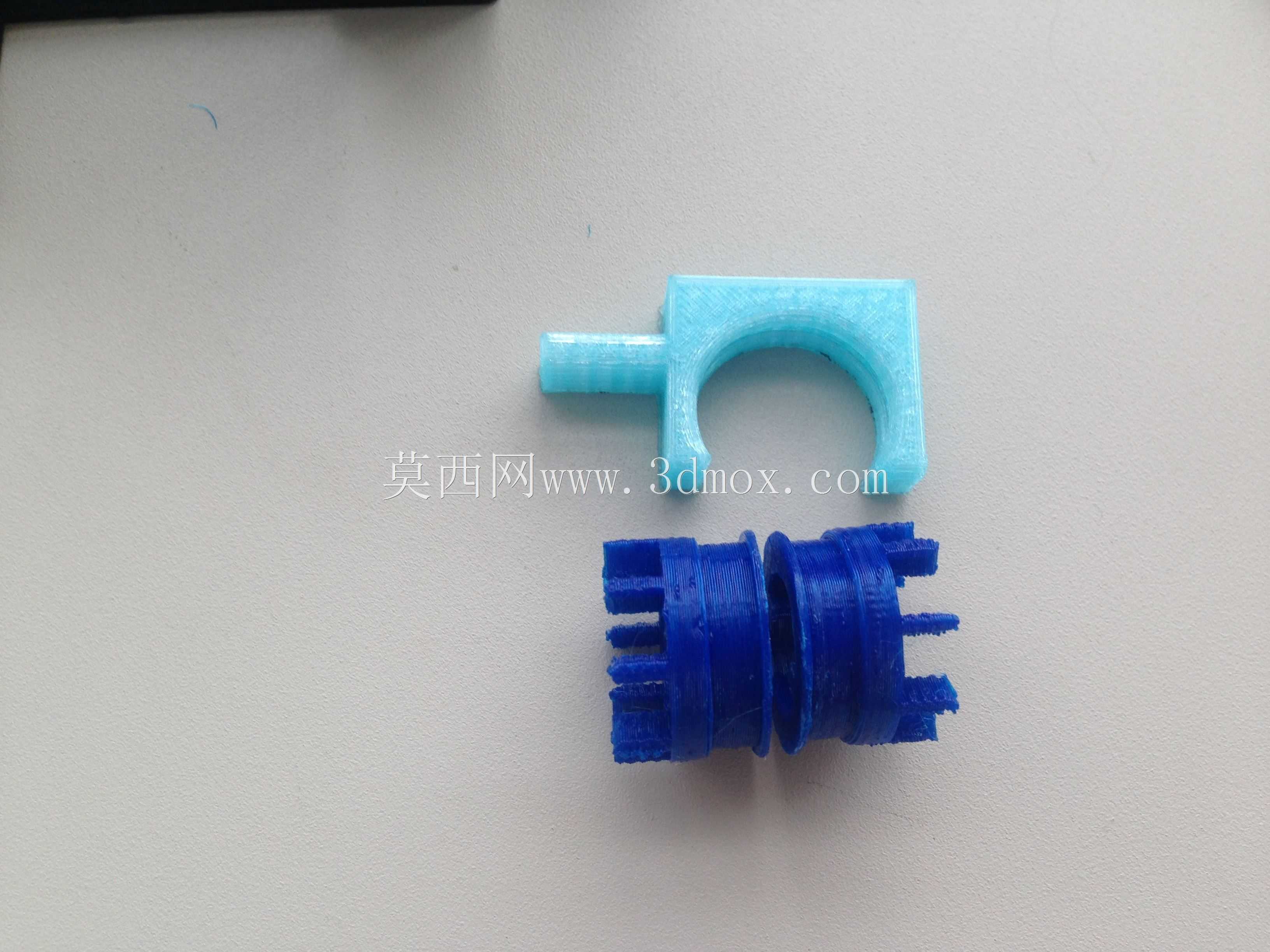

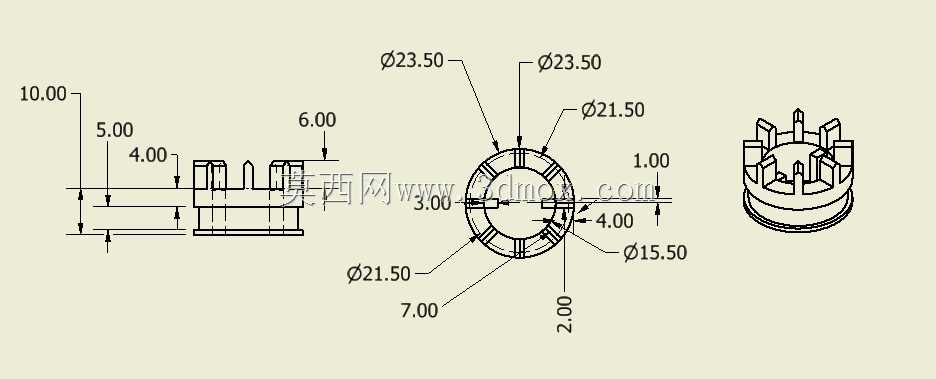

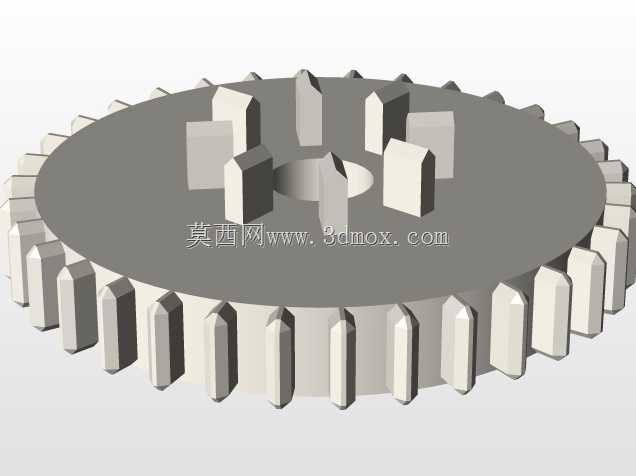

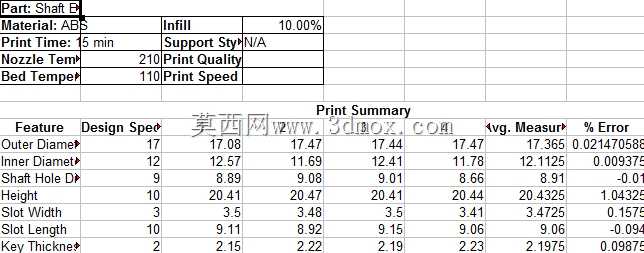

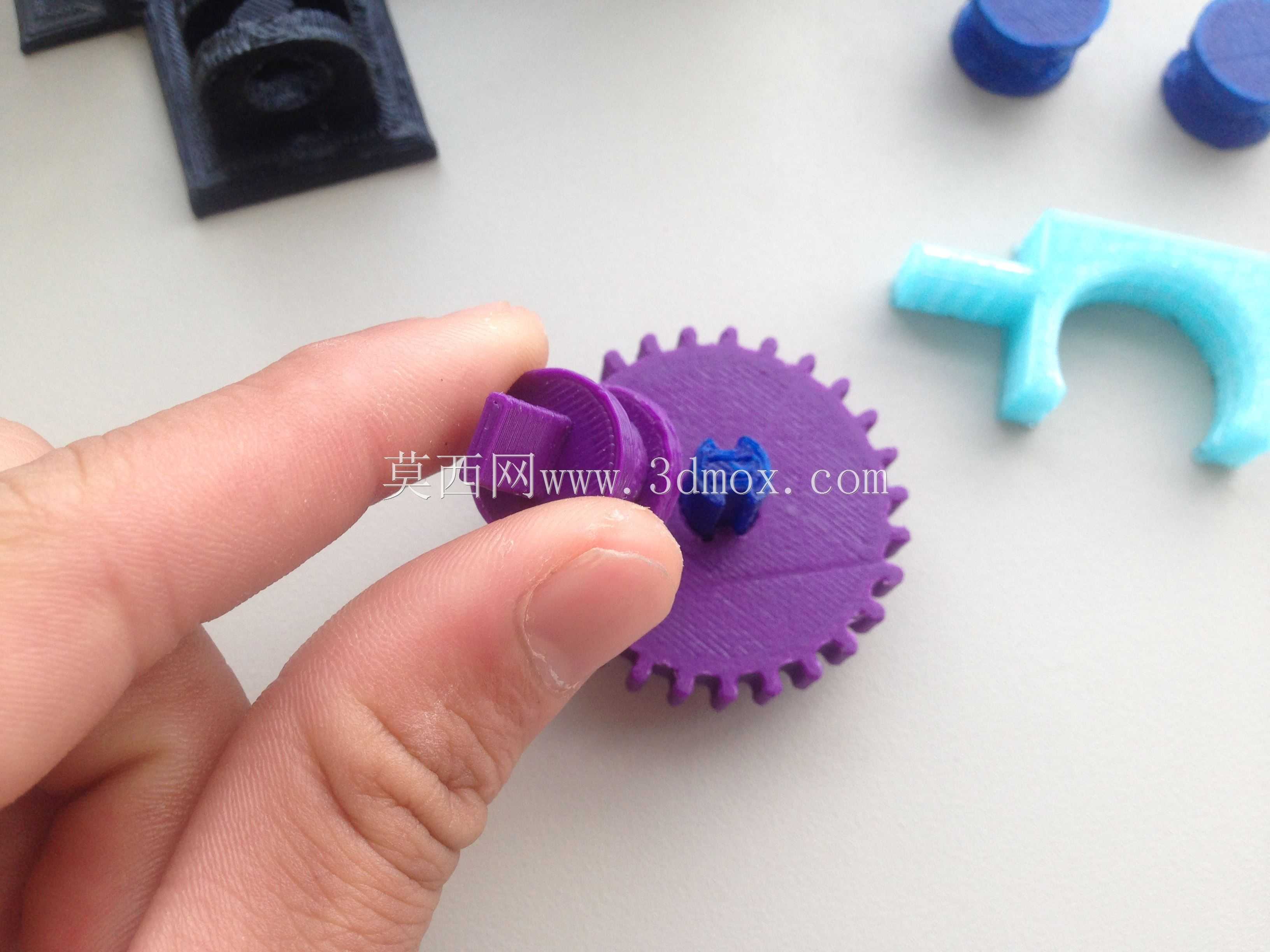

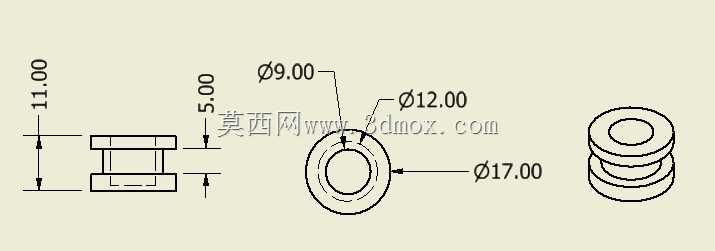

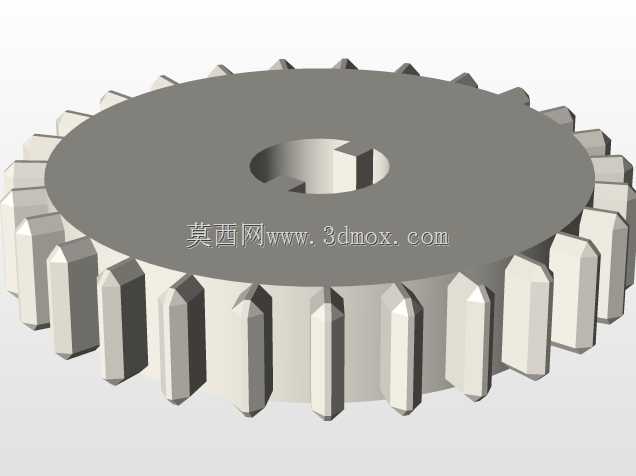

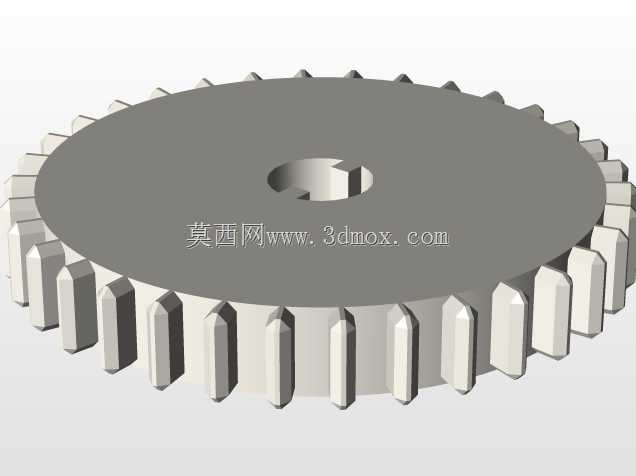

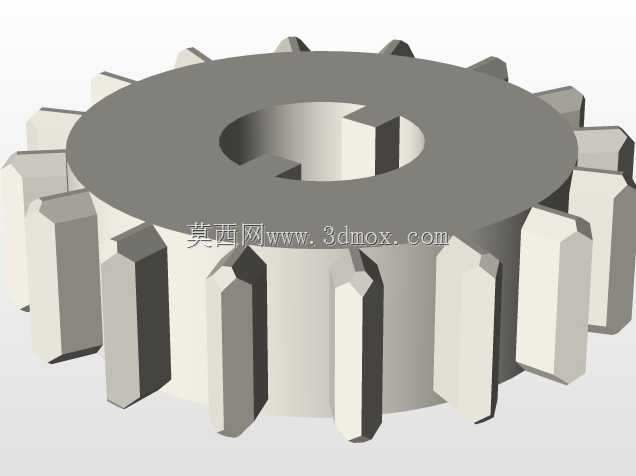

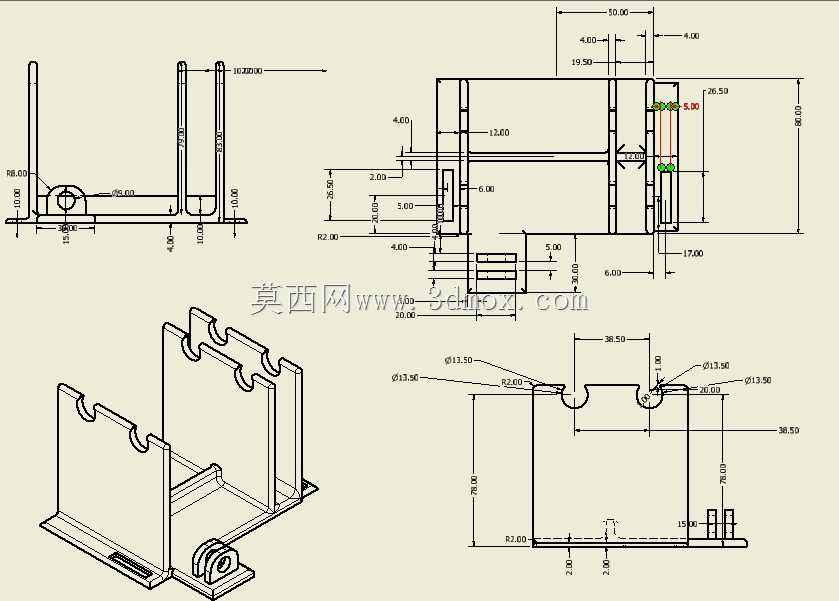

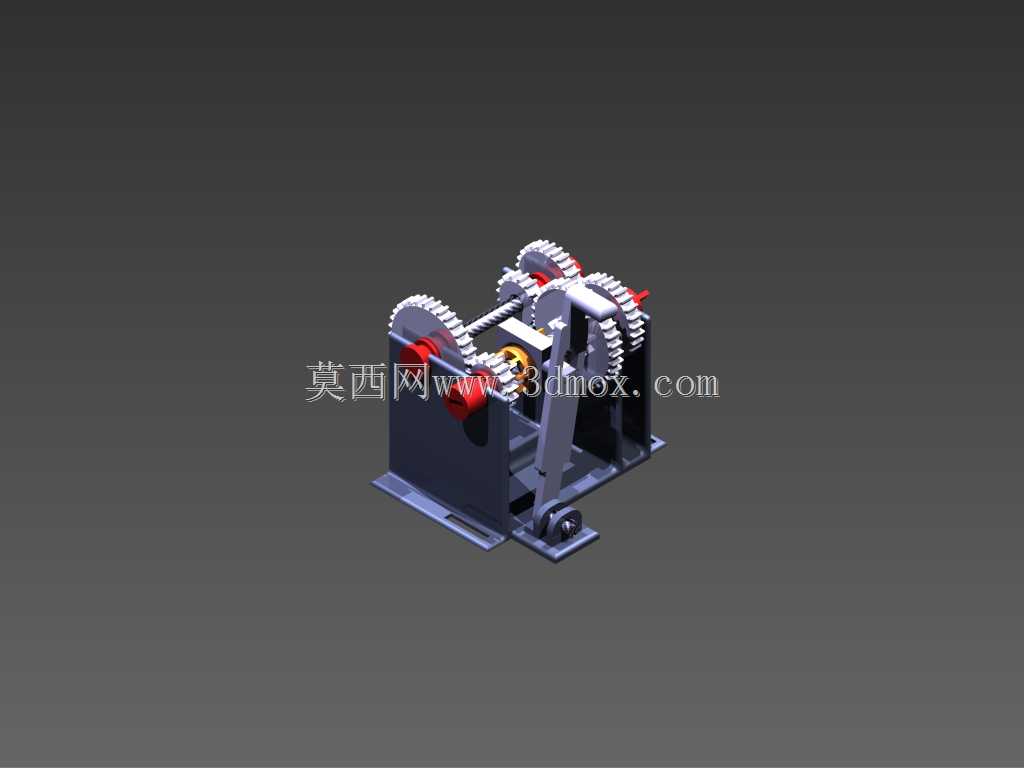

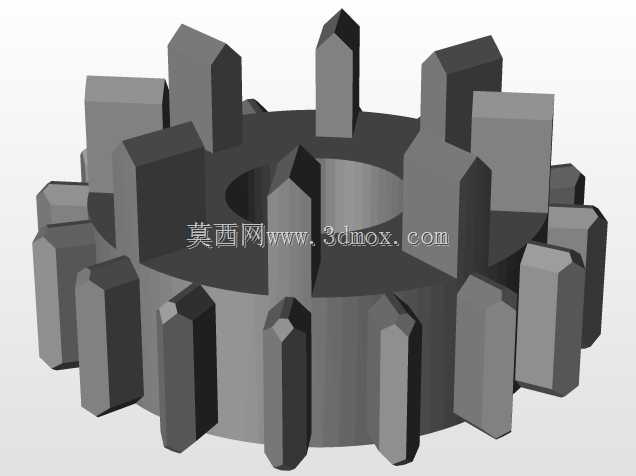

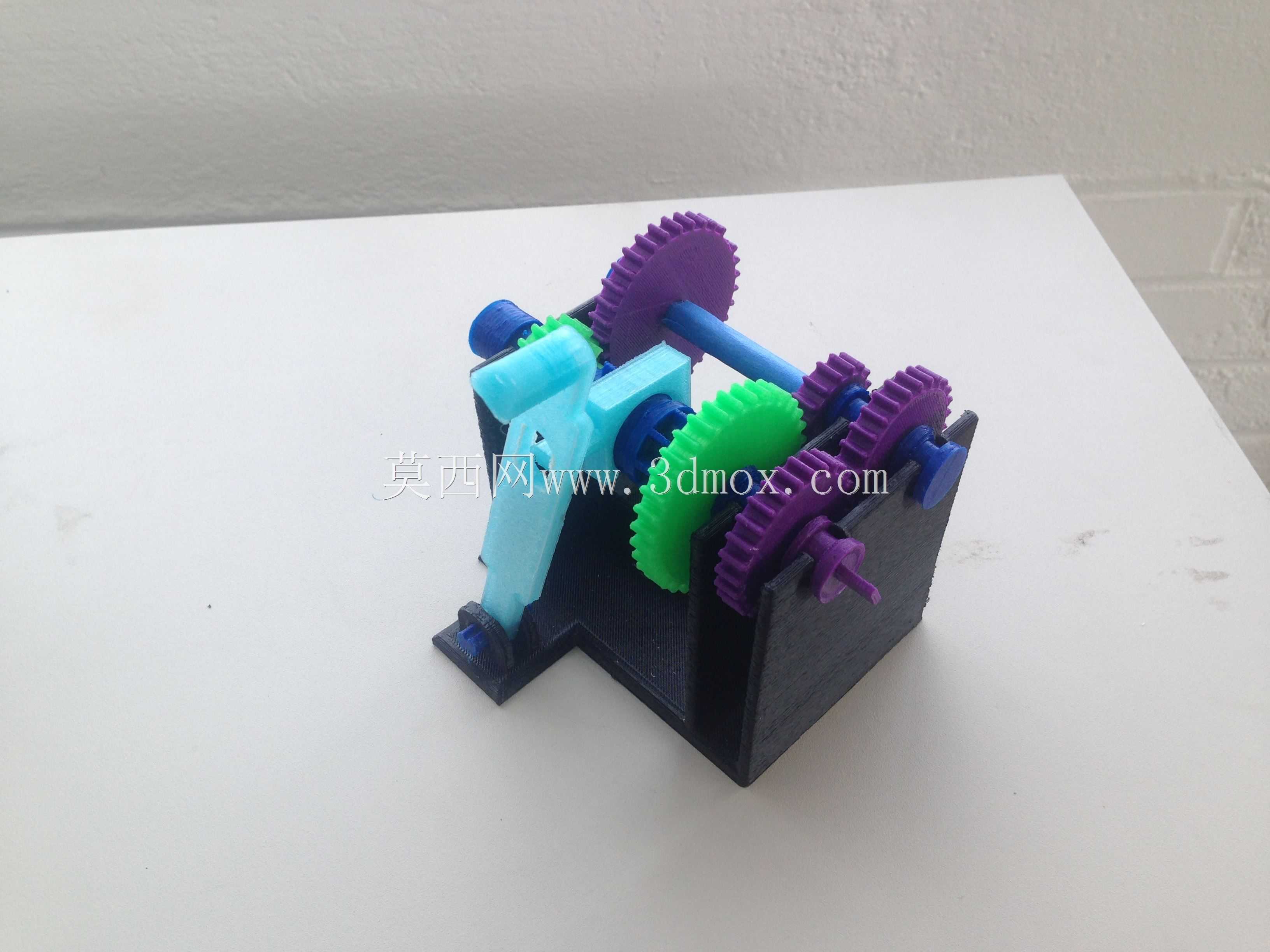

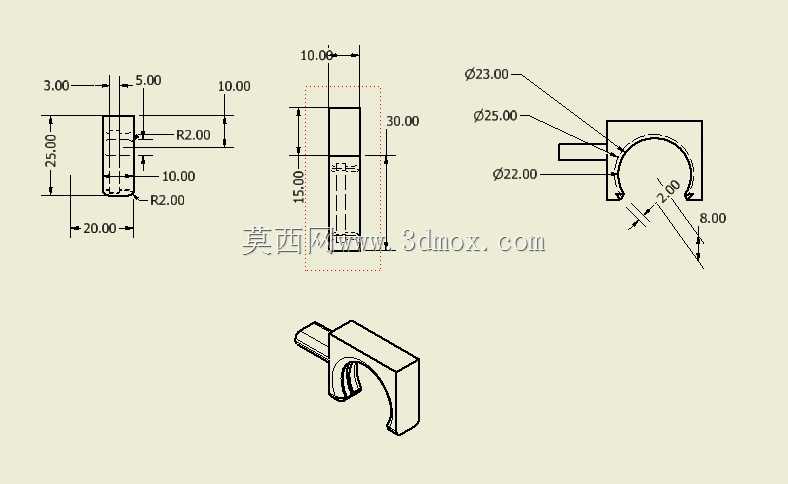

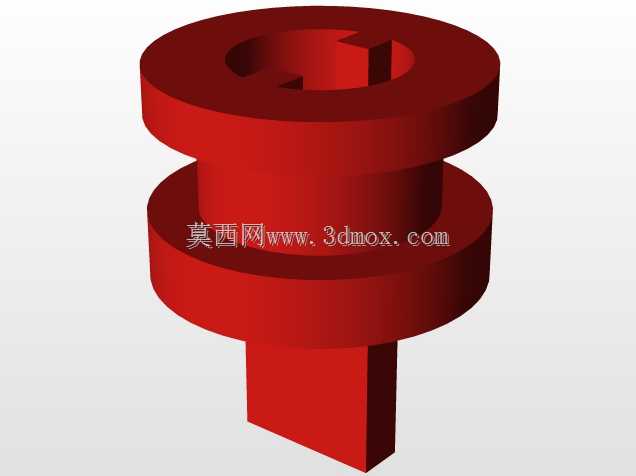

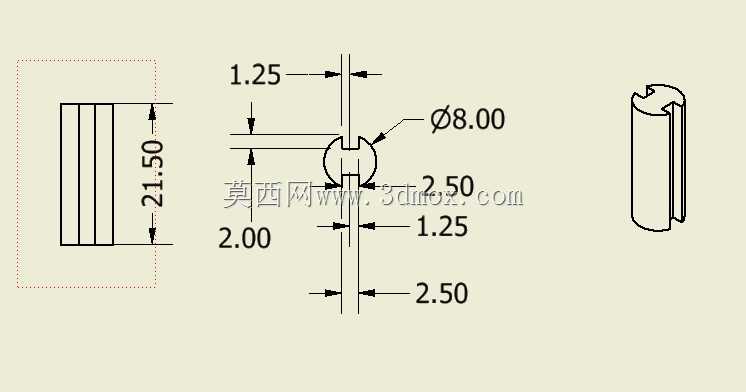

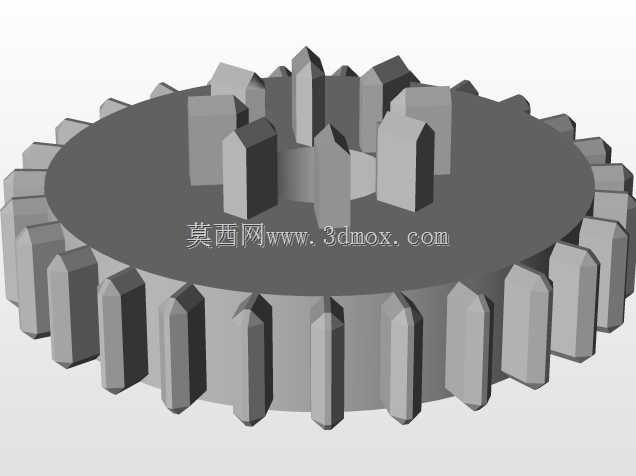

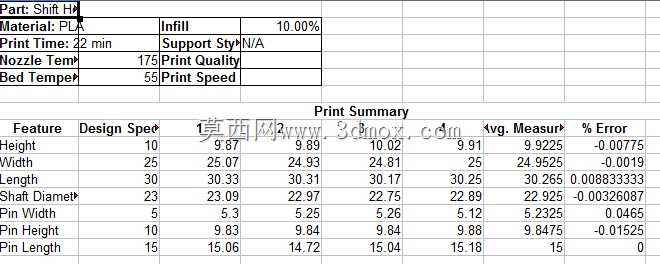

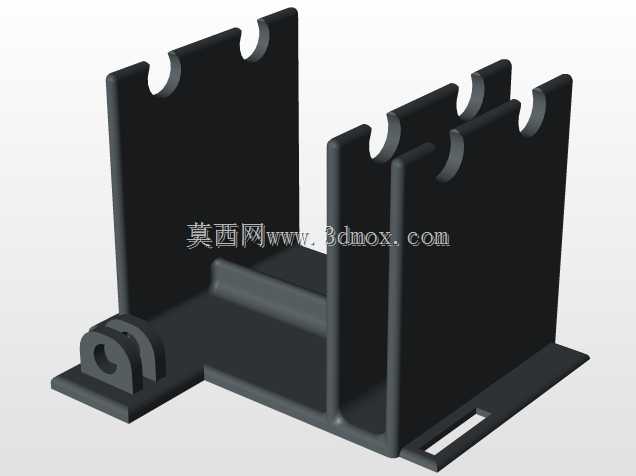

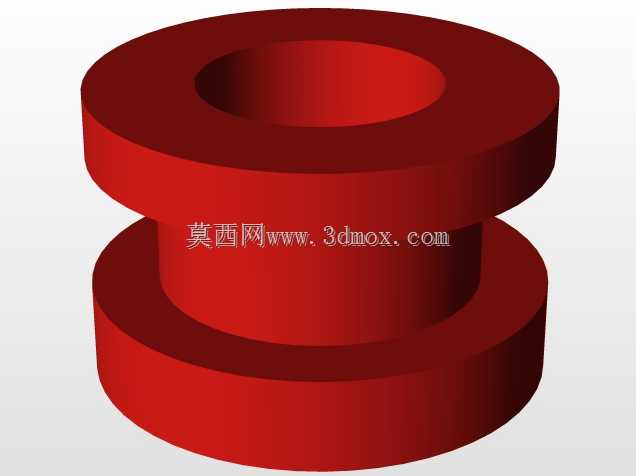

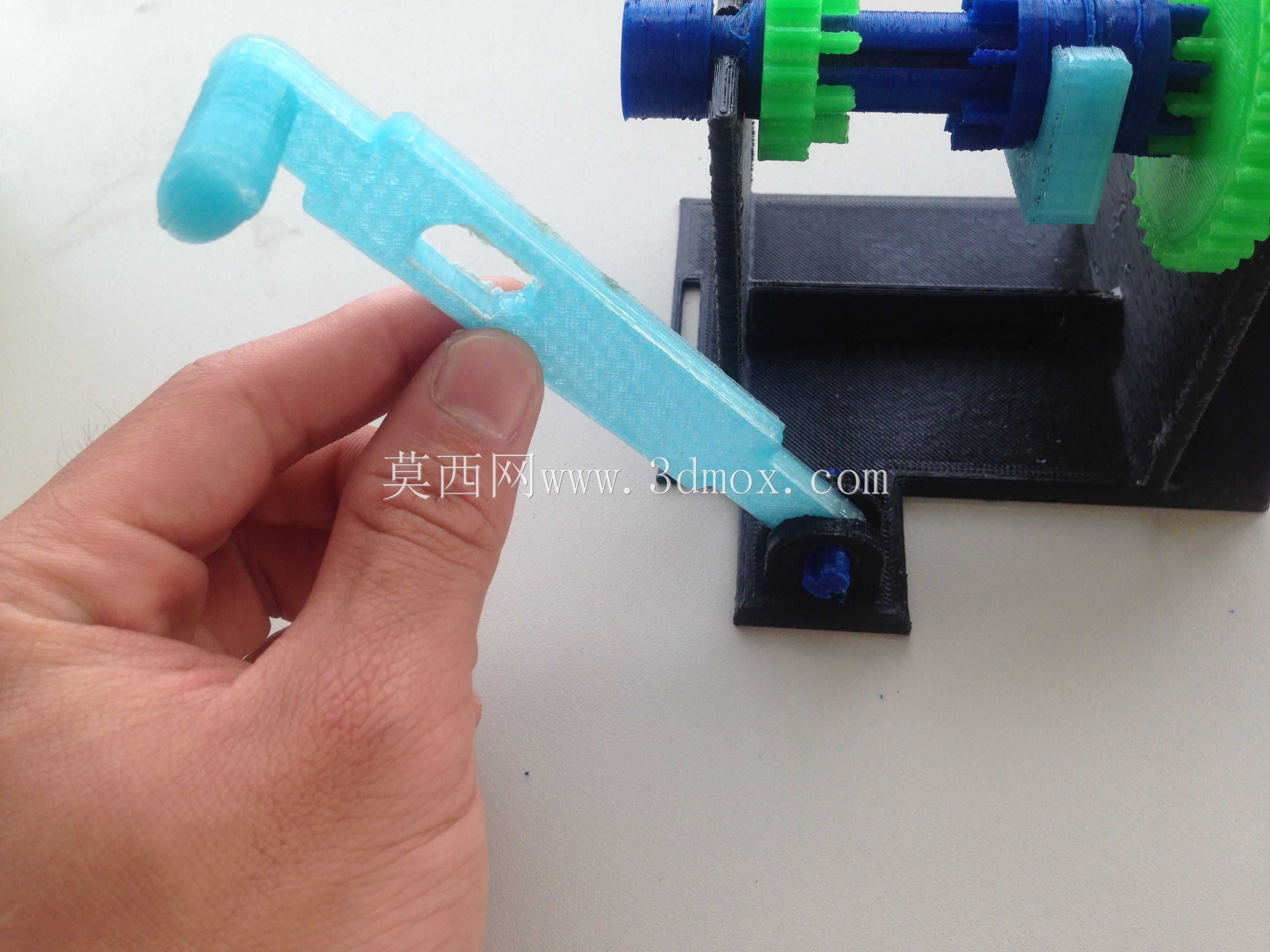

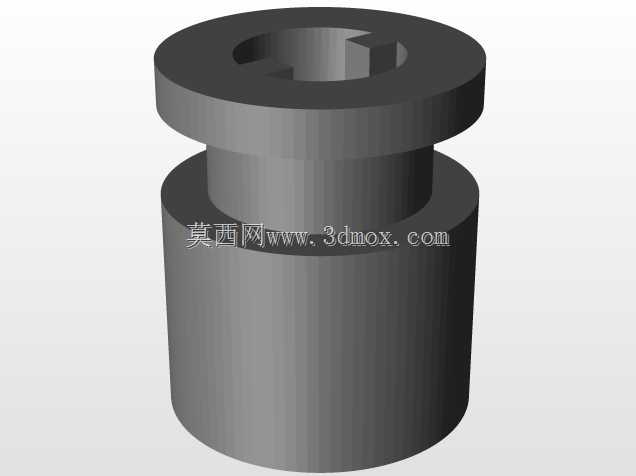

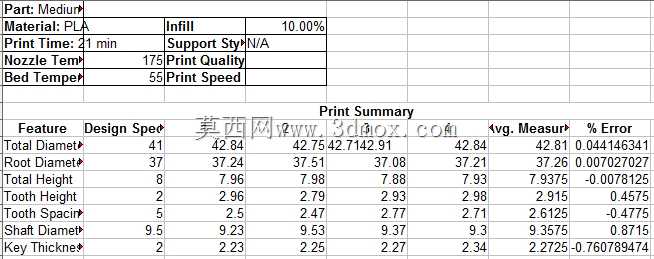

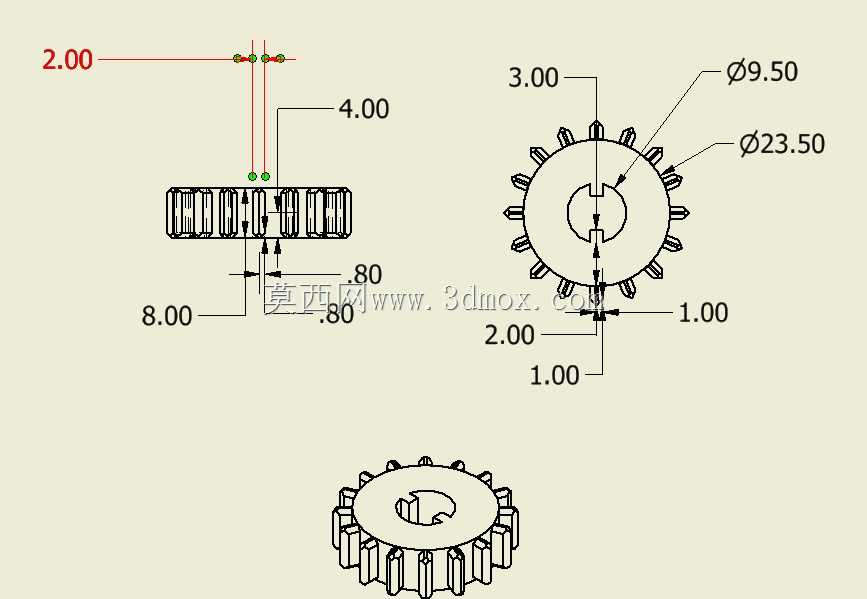

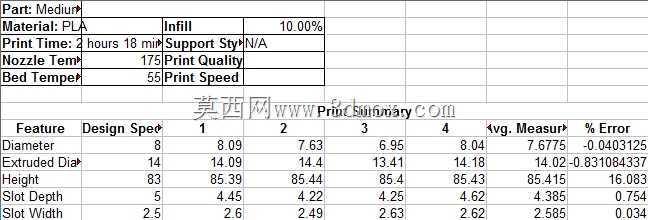

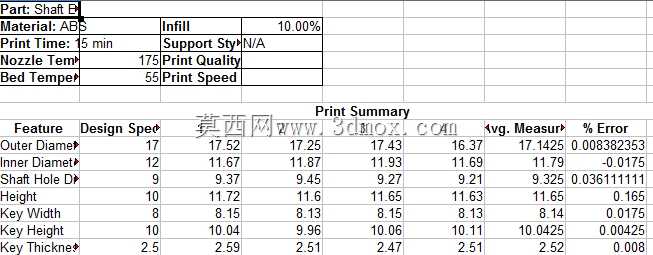

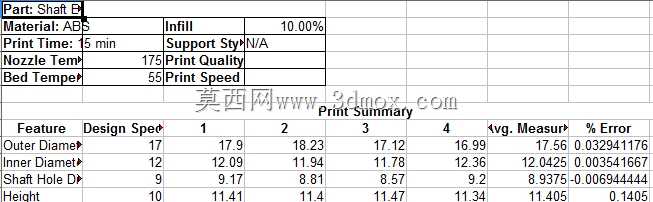

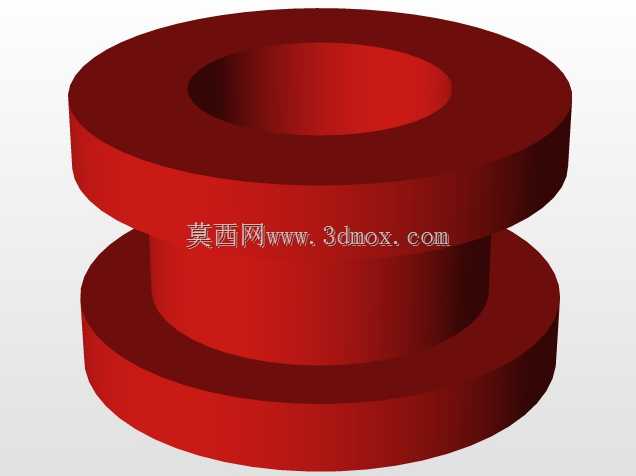

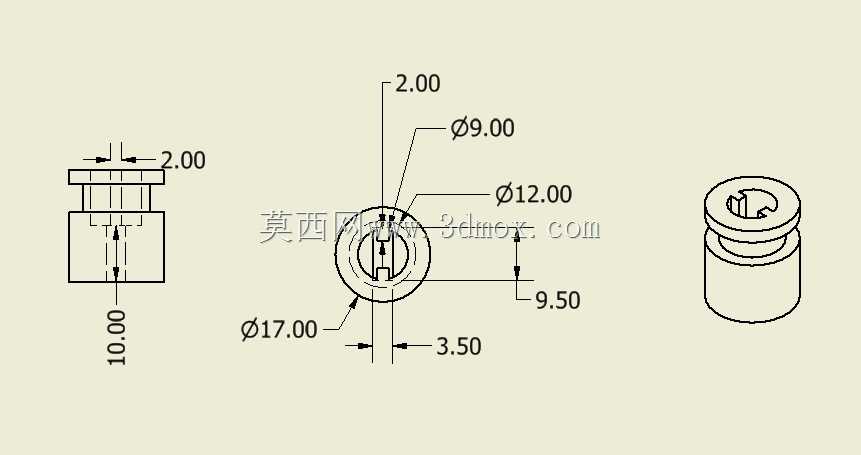

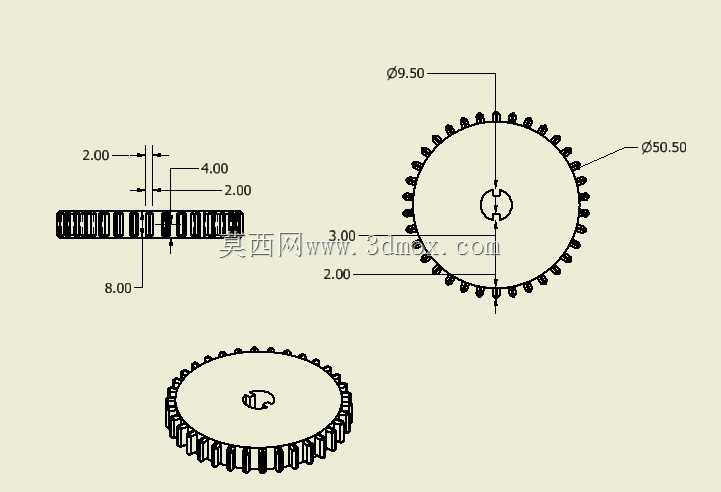

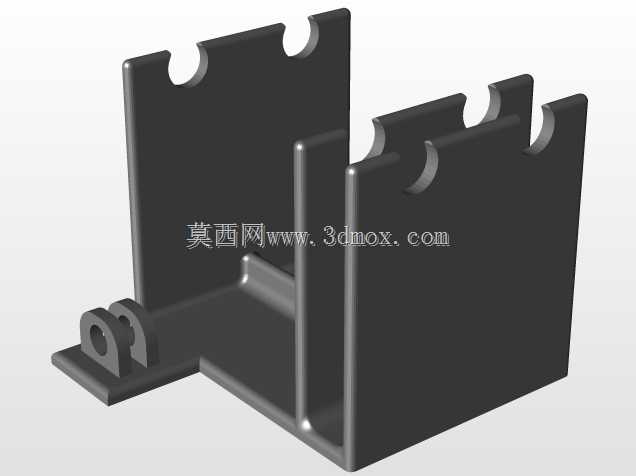

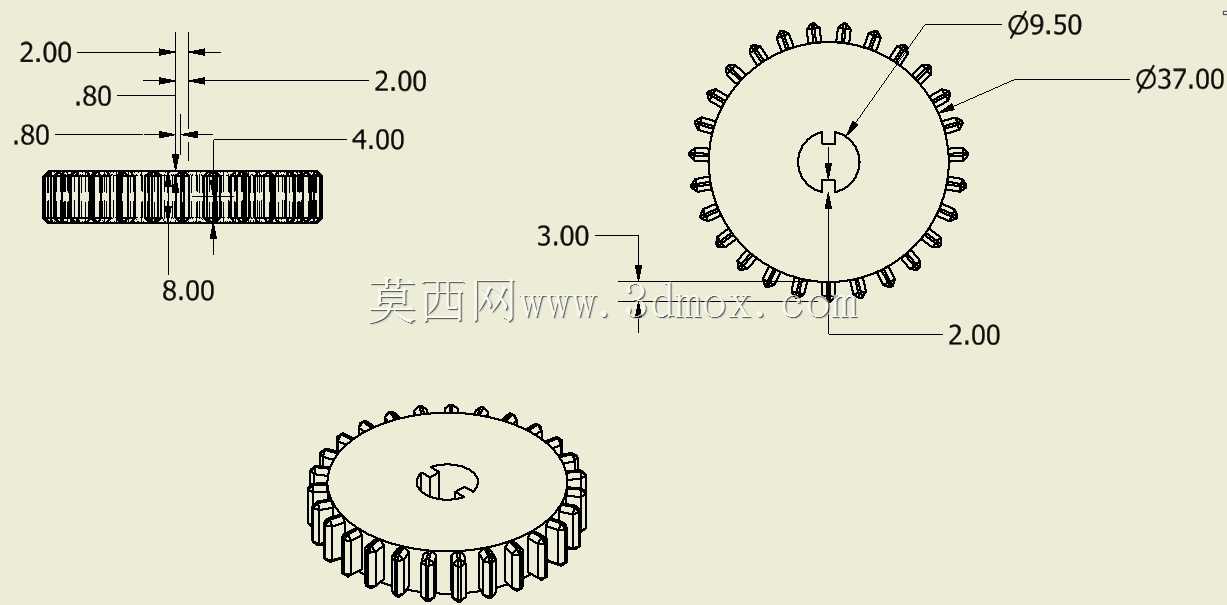

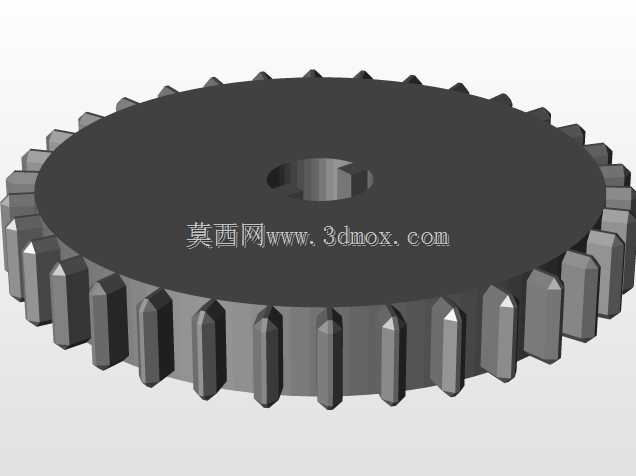

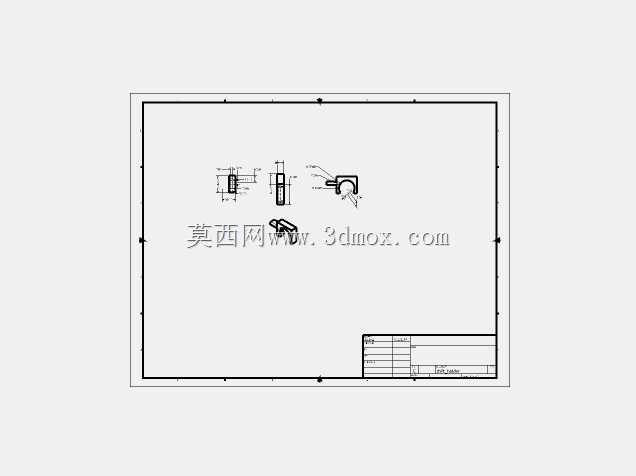

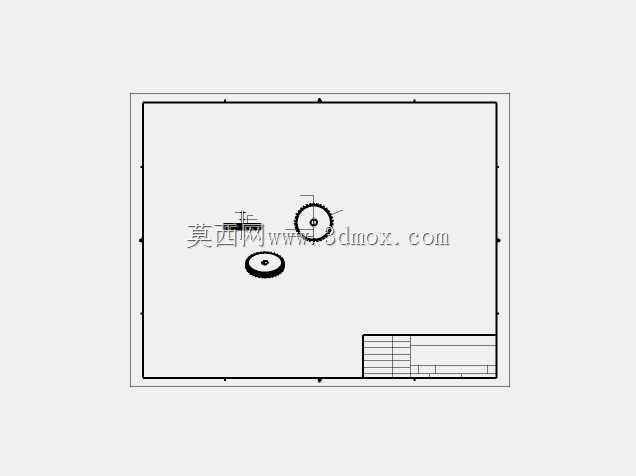

这款两速恒啮合手动变速装置，主要面向小型动力传输场景的变速需求设计，可适配手摇动力输入、小型电钻动力输入等多种低功率动力源，常见于教学演示教具、小型DIY机械设备、轻型实验传动平台等场景，能够帮助使用者直观理解手动变速器的换挡逻辑与动力传递路径，也可作为小型非标设备的变速单元完成动力转速与扭矩的转换输出。装置整体采用框架式安装结构，底部为平整的安装底板，两侧设置立式支撑墙板，所有传动轴系均通过支撑墙板上的轴承座完成定位，整体安装边界规整，可直接通过底板上的预留安装孔固定在设备基座或实验台面上，无需额外设计复杂的安装转接结构，适配性较强。功能层面，装置设置有两个前进挡位与一个空挡状态，通过侧边的换挡杆操作即可完成挡位切换，换挡杆末端配备爪形齿套结构，换挡时齿套与对应挡位的齿轮结合齿啮合，完成动力的传递路径切换，由于采用恒啮合齿轮设计，所有常啮合齿轮始终保持啮合状态，仅通过齿套的结合与分离完成挡位切换，相比滑动齿轮换挡结构，换挡冲击更小，齿轮磨损更低，传动运行的平稳性更优。设计思路上，整套结构采用开放式布局，所有传动部件均直观外露，既方便观察齿轮啮合状态与换挡动作过程，也便于日常的维护保养与结构调试；齿轮参数经过匹配计算，两个挡位分别对应不同的传动比，可实现高低两档转速输出，低挡位可输出更大扭矩适配重载作业需求，高挡位可输出更高转速适配快速作业场景，空挡状态下可切断输入轴与输出轴的动力连接，方便动力端的空载启动或设备调试。轴系布局采用平行轴设计，输入轴与输出轴平行布置，各挡位齿轮通过轴承空套在轴体上，仅在挡位结合时随轴同步转动，结构紧凑，传动路径清晰，换挡操作的行程与力度经过优化，操作手感顺畅，同时整套结构的零部件均采用常规机械加工工艺即可生产，也可通过3D打印完成非承力版本的快速制作，适合教学场景下的原理演示与结构组装练习，帮助学习者快速掌握手动变速器的核心结构与工作原理，理解机械传动系统中转速与扭矩的转换逻辑。
