越野车辆传动系统齿轮箱壳体结构设计

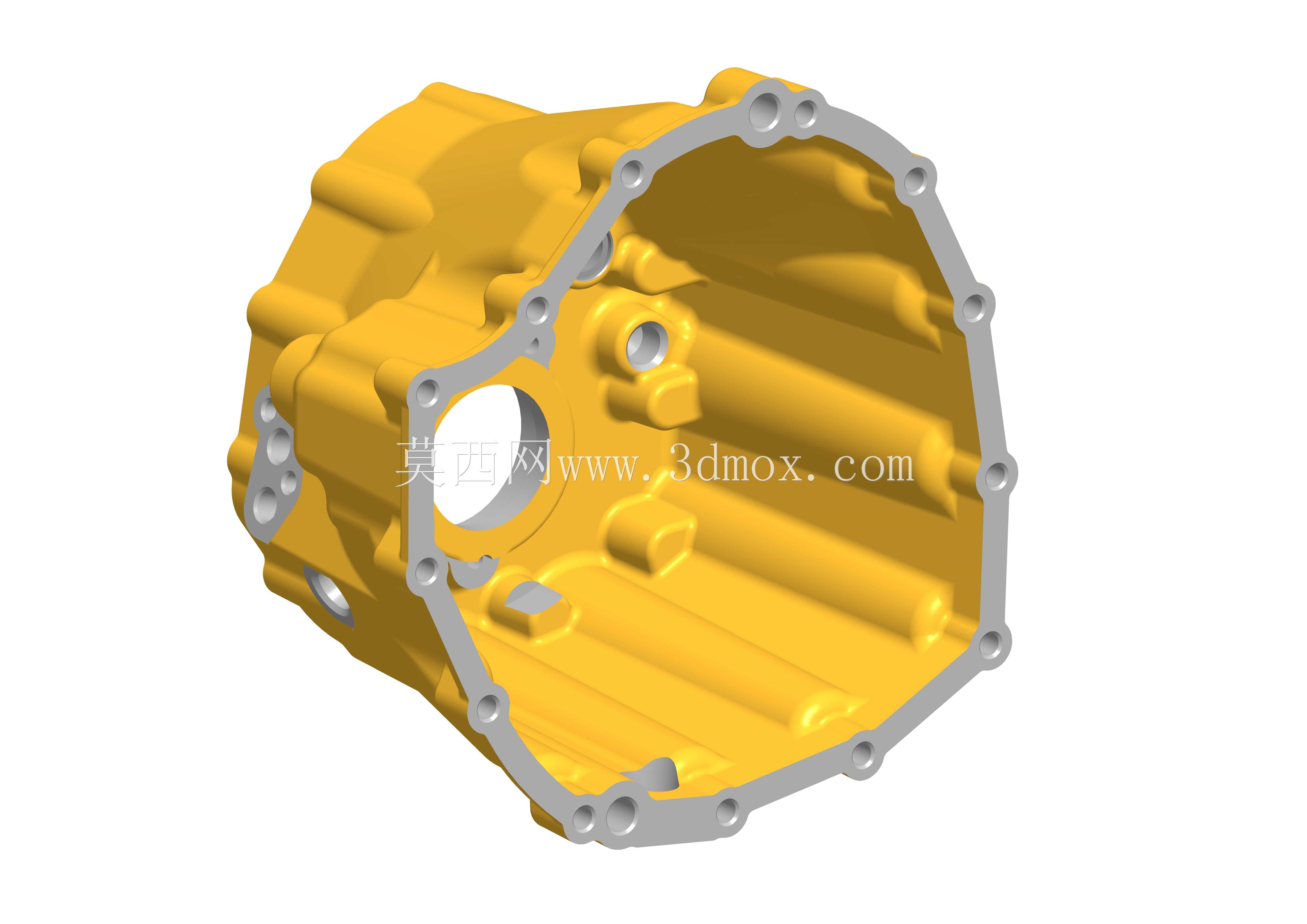

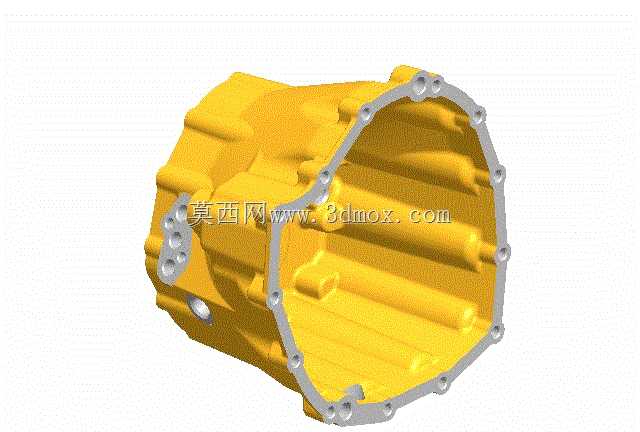

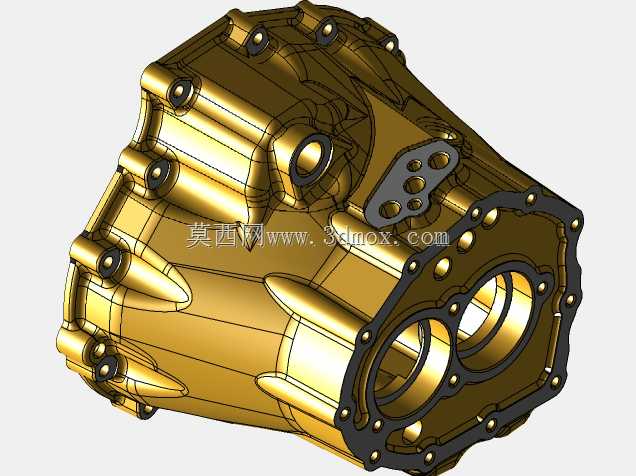

该齿轮箱壳体作为越野车辆传动系统的核心承载防护部件，主要应用于非铺装路面行驶的越野车型传动总成中，承担着容纳齿轮传动组、支撑传动轴系、密封传动腔体、隔绝外界泥水沙尘侵入的核心作用，是保障越野场景下传动系统稳定运行的关键结构件。在实际越野行驶工况中，车辆需要频繁应对大扭矩输出、颠簸冲击、温差变化以及涉水、泥沙侵袭等复杂环境，壳体需要为内部的齿轮、同步器、轴承等精密传动部件提供稳定的安装基准与可靠的防护屏障，避免外界杂质进入传动腔造成齿轮磨损、卡滞，同时承受传动过程中齿轮啮合产生的反作用力与路面颠簸带来的交变载荷，保障传动系统在极限工况下的结构强度与运行稳定性。从功能特性来看，该壳体采用一体化铸造成型的主体结构，结合法兰边的多螺栓孔位设计，能够实现与发动机端、传动输出端的紧密刚性连接，周向均匀分布的螺栓安装位可保证连接面的密封压力均匀，避免传动润滑油渗漏，同时壳体侧壁预留的各类接口位可适配换挡机构、传感器、油路管路的安装需求，满足变速箱的操控、监测与润滑系统布置要求。在设计思路上，该壳体充分考虑越野场景的载荷特性，主体壁厚根据受力分布做差异化设计，在轴承安装位、齿轮啮合对应的承载区域做局部加厚处理，提升局部结构刚度，避免大扭矩传动下的壳体变形，而在非承载区域做适度的壁厚优化，在保证整体结构强度的前提下控制部件自重，降低整车簧下质量，提升越野行驶的操控响应性。壳体内部的型腔轮廓完全匹配内部齿轮组、换挡机构的运动包络，在保证部件运动无干涉的前提下尽可能压缩腔体冗余空间，让整体结构更加紧凑，适配越野车底盘有限的布置空间。从安装边界来看，壳体连接法兰的轮廓尺寸、螺栓孔位的分布间距完全匹配对应越野车型的动力总成对接标准，侧壁的安装凸台位置预留了足够的操作空间，方便整车装配过程中的螺栓紧固与管路对接，壳体外部的加强筋结构沿着载荷传递方向布置，既能够提升壳体整体的抗冲击、抗变形能力，也能够在车辆运行过程中辅助散发传动系统产生的热量，避免腔体内润滑油温度过高影响传动效率与润滑性能。
