带球形防护笼的室内滚动四旋翼飞行器

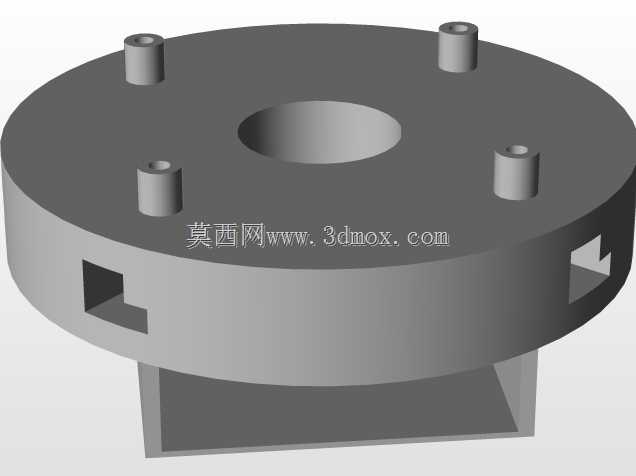

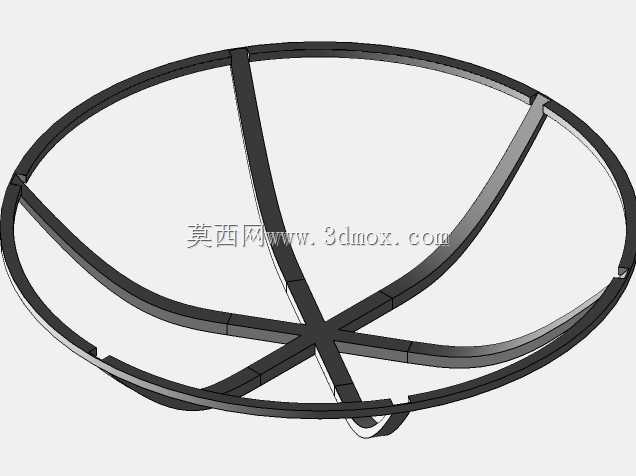

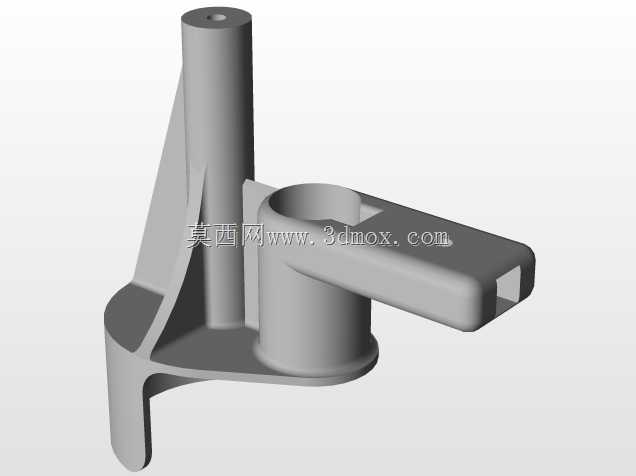

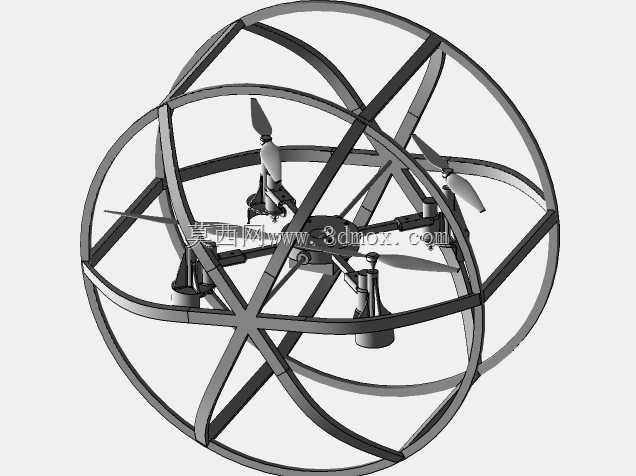

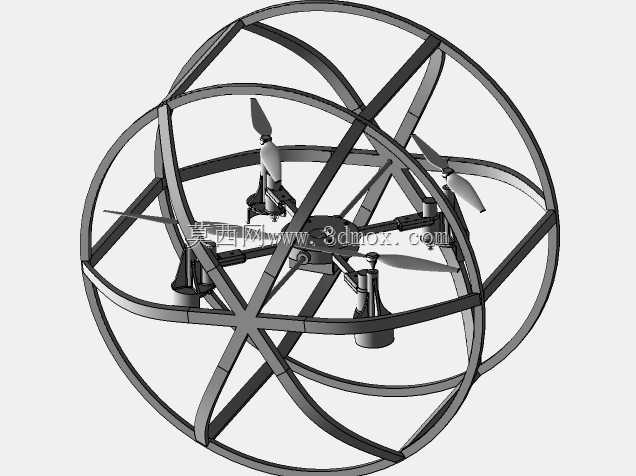

这款带球形防护笼的四旋翼飞行器，核心定位是室内场景的安全飞行作业与娱乐使用，区别于常规无防护的航拍无人机，其外围的球形笼式框架从根源上解决了室内飞行时桨叶剐蹭家具、碰伤人员的风险，哪怕飞行过程中直接撞击墙面、柜体或者人体，外露的桨叶都不会直接接触碰撞物体，完全可以在狭小的居家、办公空间内稳定飞行，不用担心操作失误带来的财物损坏或者人身划伤问题。从结构设计逻辑来看，外围防护笼采用多组环形肋条交叉拼接的球形构型，所有肋条的交汇节点都做了平滑过渡处理，没有尖锐外凸的棱角，既保证了球形轮廓的完整性，让飞行器接触障碍物时可以顺着球面滚动卸力，不会出现卡滞、侧翻坠机的情况，也能在坠地时通过框架的形变吸收冲击能量，保护内部的飞控、电机与电池组件。内部的四旋翼动力布局采用中心对称分布，四个电机安装座通过径向支撑臂与中心飞控舱连接，支撑臂的长度经过反复校核，既保证桨尖与防护笼内壁留有足够的安全间隙，避免高速旋转的桨叶剐蹭框架产生振动，也尽可能缩小了整体结构的冗余尺寸，让整机外轮廓保持紧凑的球形状态，在狭窄空间穿行时不会因为突出的结构卡住。整个框架的杆件截面采用等厚的矩形设计，所有连接位置的公差都符合FDM3D打印的工艺要求，不需要额外添加支撑结构就可以完成单个零件的打印，拼接时采用定位卡槽加胶粘的固定方式，不需要额外的金属紧固件，普通爱好者也可以自行完成组装。动力组件的安装座预留了标准的微型电机安装孔位，飞控舱的内部空间可以容纳常规的微型飞控板、锂电池与电调组件，走线槽沿着支撑臂内壁布置，不会外露干扰桨叶旋转。实际使用时，这款飞行器不仅可以完成常规的垂直起降、悬停、前后飞行动作，还可以借助球形外框直接在地面、墙面滚动行进，哪怕碰撞到障碍物也不需要手动调整姿态，飞控的自稳程序可以快速修正飞行状态，特别适合室内新手练习飞行操作，也可以作为室内巡检、小型空间环境探测的载体，通过在中心舱体加装微型摄像头或者传感器，完成狭小管道、室内仓储区域的巡检作业，不需要担心桨叶剐蹭管壁或者货架。设计过程中特意校核了整体的重量分布，将电池、飞控等重量较大的组件布置在球体中心位置，保证整机的重心与几何球心重合，不管是飞行状态还是滚动状态都能保持稳定的姿态，不会出现头重脚轻导致的侧翻问题，防护笼的杆件间距经过计算，既保证足够的结构强度，也尽可能降低框架本身的重量，减少动力负载，延长续航时间。
