Nema17步进电机高精度结构设计

这款Nema17规格步进电机是工业自动化传动场景中应用极为广泛的动力执行元件，常见于桌面级3D打印机进给轴驱动、小型数控雕刻机位移传动、自动化流水线分拣模组动力输出、智能仓储小型搬运机构动力供给、实验室精密检测仪器位移调节等场景，能够在开环控制条件下实现精准的角位移输出，无需额外加装位置反馈装置即可完成稳定的步距角传动，大幅降低小型自动化设备的电控成本与结构复杂度。

从实际使用功能来看，该款步进电机可通过接收脉冲信号实现固定角度的步进转动，通过控制脉冲数量即可精准控制转轴的转动角位移量，通过调控脉冲频率即可灵活调整转轴转动转速，搭配对应的丝杆、同步轮、齿轮等传动副，即可将旋转运动转化为直线往复运动或是定角度摆动，适配各类小型设备的精密传动需求，其本身具备低速扭矩充足、启停响应迅速、正反转切换无累计误差、运行可靠性强的特点，能够在长时间连续运行工况下保持稳定的输出特性，适配多数中小型自动化设备的动力需求。

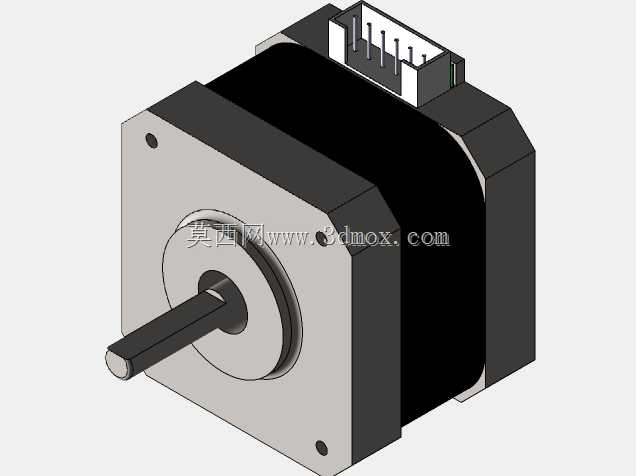

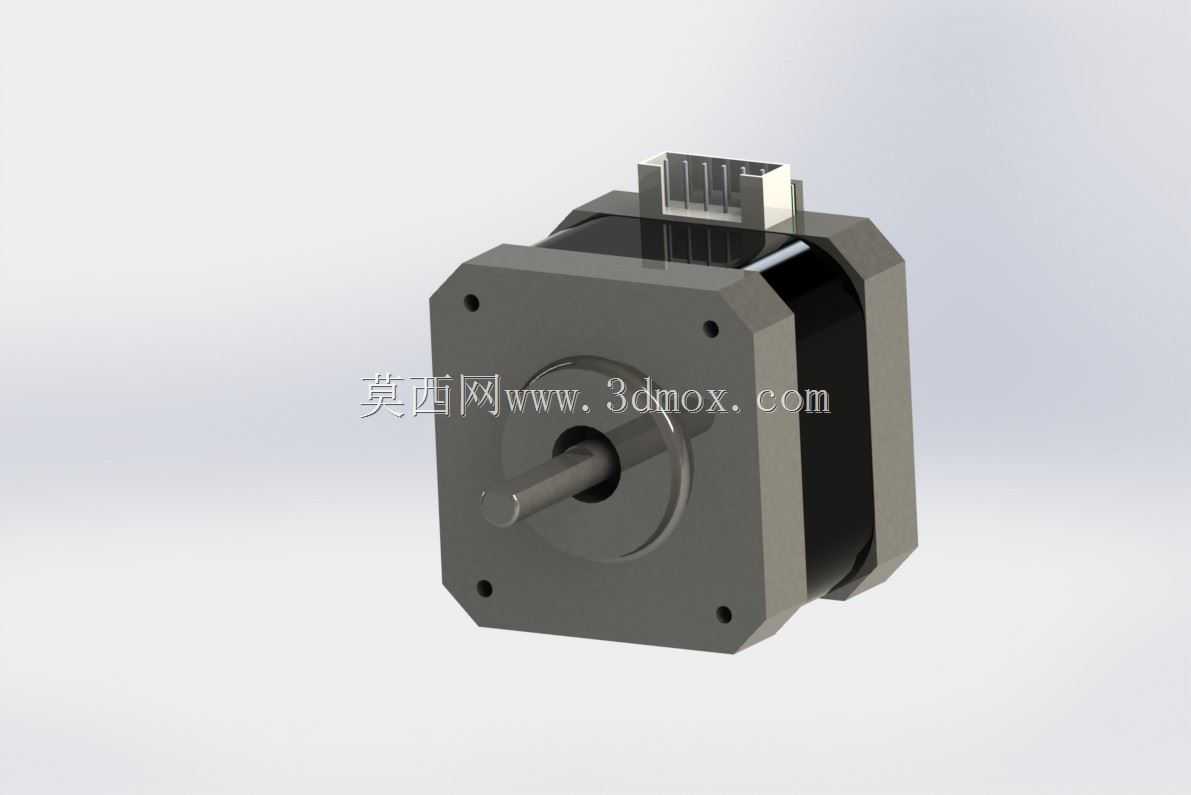

在产品设计思路上，本次设计针对常规Nema17电机安装孔位适配性做了优化调整，将安装面水平方向孔间距设定为31mm，垂直方向孔距从常规的33mm调整为31mm，形成正方形安装孔位布局，能够适配更多紧凑型安装空间的固定需求，无需额外设计转接板即可直接匹配多数标准42系列电机安装支架，进一步压缩设备的整体安装空间。电机本体采用方形法兰结构设计，前端法兰面设置四个沉头安装孔，能够通过内六角螺丝直接固定在设备安装面上，保证安装后的同轴度与结构稳定性；转轴采用标准圆柱输出轴设计，可直接搭配联轴器、同步轮、齿轮等传动连接件，无需额外做轴型改装即可快速完成装配；尾部集成标准接线端子座，可直接对接对应规格的步进驱动器接线端口，减少接线工序的同时降低接线错误概率。

从外形尺寸与安装边界来看，该款电机整体为方正结构，法兰面尺寸适配标准42步进电机安装规范，优化后的31mm等距安装孔位能够兼容更多紧凑型设备的安装空间，电机本体轴向长度适配常规小扭矩输出需求，安装时仅需预留对应轴向长度的容纳空间即可，径向尺寸不会超出法兰面边界，能够在狭小的设备内部空间中完成布置，不会与周边其他结构件产生干涉。电机外壳采用金属材质包覆，既能够保证内部定子、转子结构的防护强度，也可在运行过程中辅助散出绕组产生的热量，提升长时间运行的稳定性；输出轴伸出长度适配常规传动件的安装深度，搭配紧定螺丝即可完成传动件的轴向固定，保证传动过程中不会出现轴向窜动问题。
